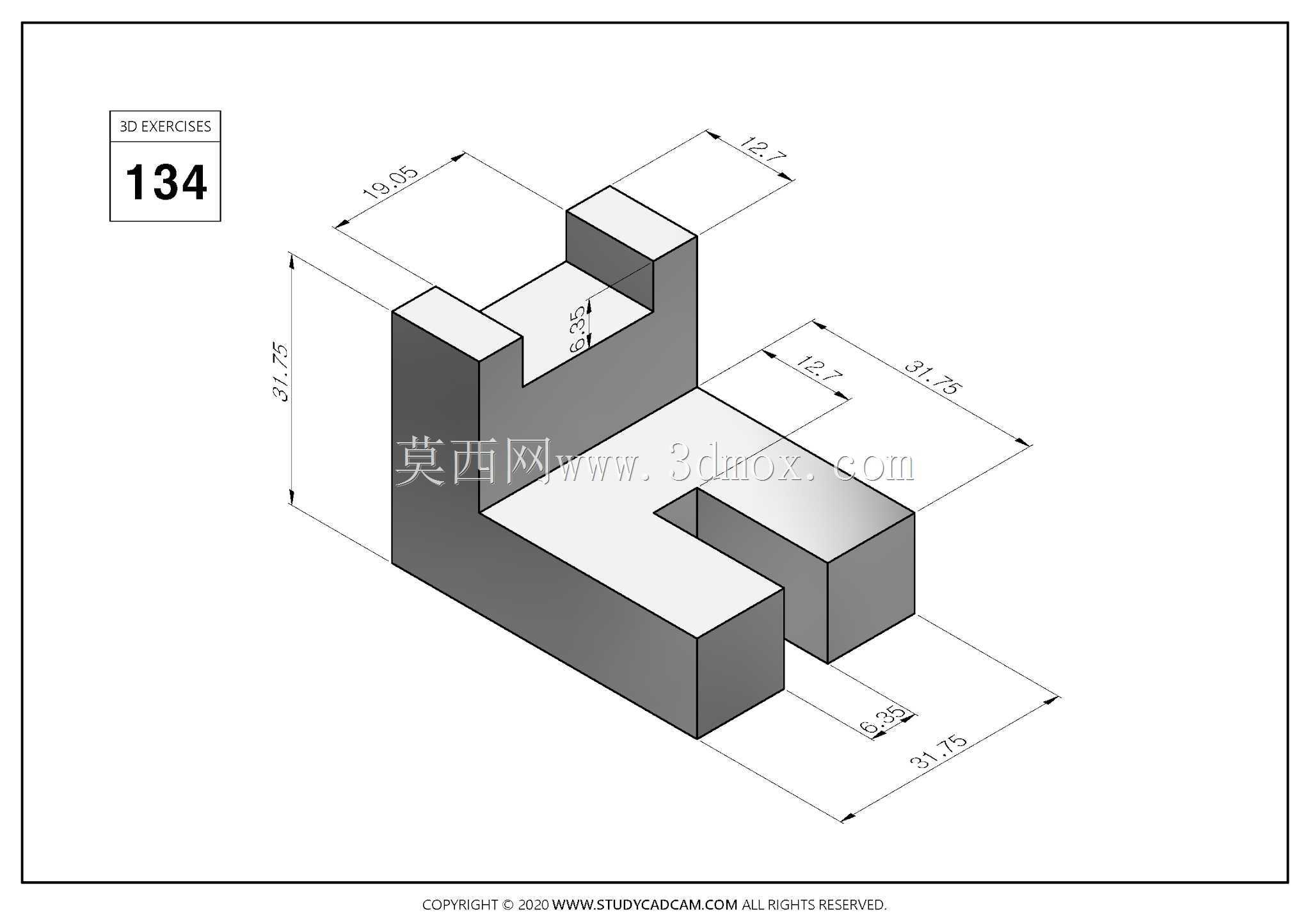

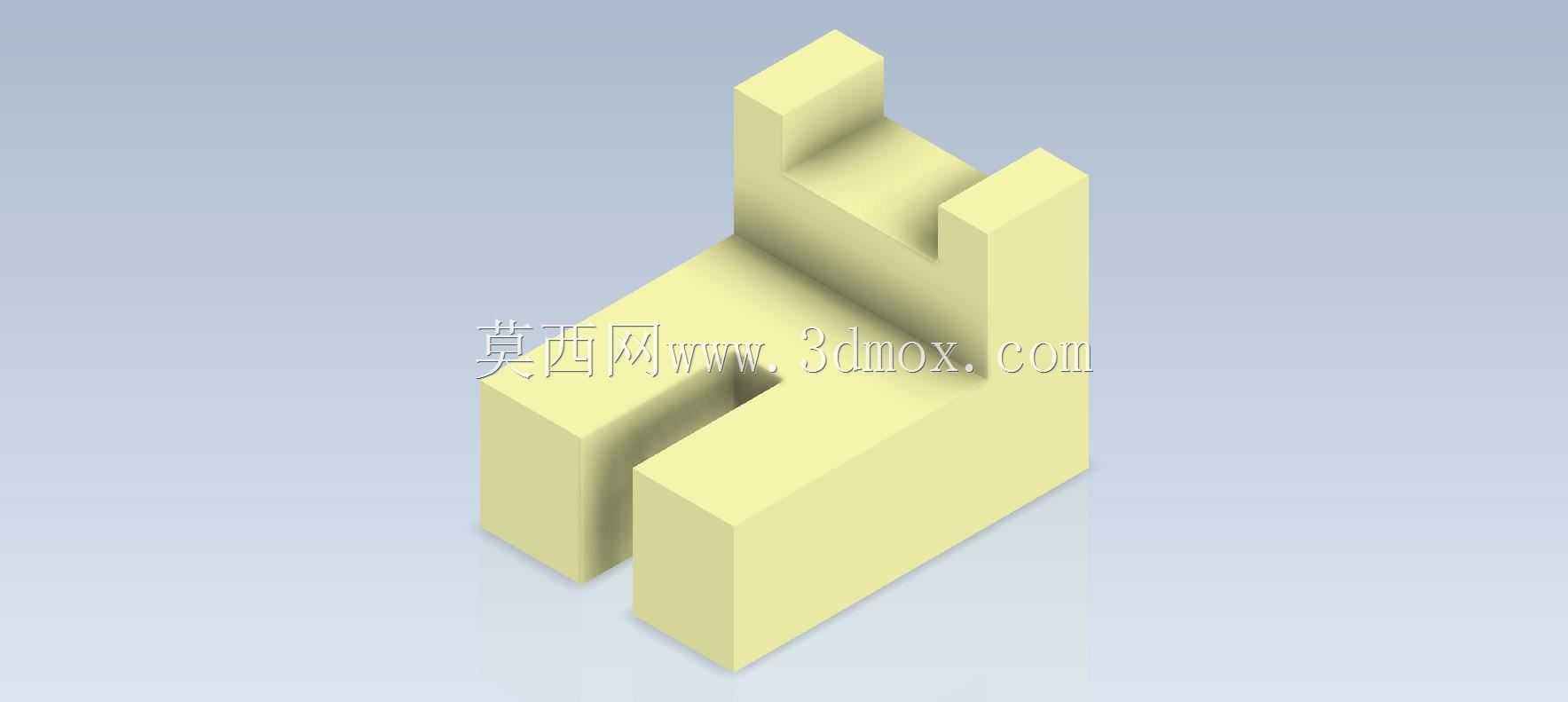

对称开槽凸台结构机械练习构件

　　这类对称开槽凸台结构的构件，常出现在工装夹具的定位模块、小型输送线的挡停块、以及教学实训的拆装组合件场景中，作为机械结构入门阶段的典型练习载体，其结构逻辑覆盖了实体建模中最常用的拉伸、切除、对称约束等核心操作，也对应了实际工业场景里大量存在的块状定位、嵌合连接类零件的设计逻辑。从实际用途来看，这类构件多作为相邻部件的嵌合定位基准，依靠两侧凸起的立臂与中间的开槽形成卡合空间，可嵌入对应厚度的板状零件实现横向限位，底部的平整基面可直接通过螺栓固定在安装基板上，不需要额外设计复杂的安装座，在小型自动化设备的料道挡停、工装板定位、手动夹具的固定卡座场景中十分常见，加工难度低，装拆便捷，定位重复精度可满足常规轻载装配的需求。从功能特性上看，

　　该构件采用完全对称的结构设计，两侧立臂的厚度、高度完全一致，中间开槽的宽度与立臂厚度保持对应比例，受力时两侧立臂可均匀承受来自嵌合零件的侧向推力，不会出现单侧应力集中导致的变形问题；构件所有棱边均做了微小的工艺倒角处理，既可以避免加工后锐边划伤操作人员，也能在嵌合装配时起到导向作用，降低零件对位的难度；整体为实心块状结构，刚性充足，在承受常规的侧向挤压力时不会出现明显形变，可长期保持定位尺寸的稳定性。设计这类构件时，首先要确定安装边界的尺寸约束，底部安装面的长宽尺寸需要匹配安装基板上的螺栓孔位间距，通常会在底部基面预留两个对应规格的沉头孔，保证螺栓锁紧后头部不会突出基面影响安装平整度；

　　中间开槽的宽度尺寸需要根据待嵌合零件的厚度做公差匹配，常规定位场景下开槽宽度取待嵌合零件厚度加0.1-0.2mm的间隙，既保证嵌合顺畅，又不会出现过大的旷量影响定位精度；两侧立臂的高度需要根据嵌合深度要求确定，通常立臂高度不小于开槽宽度的1.2倍，保证嵌合后有足够的接触面积承受侧向力，避免受力后立臂出现掰弯变形。外形尺寸方面，这类练习构件的整体比例通常控制在长宽高3:2:2.5左右，底部基座的厚度占总高度的三分之一，保证整体重心偏低，固定后稳定性更好；立臂的外侧与基座的外侧保持齐平，没有额外的突出结构，可减少加工时的走刀次数，也能避免安装时与相邻部件产生干涉；开槽的深度从基座顶面向上延伸至立臂顶部下方2-3mm处，不会切穿立臂顶部，

　　保证两侧立臂的顶部仍有实体连接，提升整体结构的刚性。建模过程中需要优先绘制对称中心的基准面，所有轮廓都以该基准面做对称约束，避免后续修改尺寸时出现两侧结构不对称的问题；拉伸特征的草图需要完全闭合，切除开槽时要注意拉伸深度的终止位置，避免出现切穿基座或者切除深度不足的问题；所有工艺倒角的尺寸要保持统一，通常取0.5-1mm即可，不需要过大的倒角破坏结构的定位面。在实际生产中，这类零件多采用45号钢或者铝合金加工，45号钢材质的构件经过调质处理后可用于有一定冲击力的挡停场景，铝合金材质的构件重量轻，拆装方便，多用于手动工装或者教学实训场景；加工时优先采用铣床一次装夹完成所有面的加工，保证各个面的垂直度与平行度符合要求，开槽的两个侧面需要保证粗糙度达到Ra3.2以上，减少嵌合时的摩擦阻力。这类结构看似简单，实则涵盖了机械零件设计中最基础的对称设计、公差匹配、工艺性考量等核心知识点，是三维建模入门阶段必须掌握的典型结构，很多复杂的箱体类、夹具类零件的局部定位结构，都是从这类基础凸台开槽结构演变而来，掌握这类结构的设计逻辑，能为后续复杂机械结构的设计打下扎实的基础。
