带加强筋折角式铰接安装支座结构

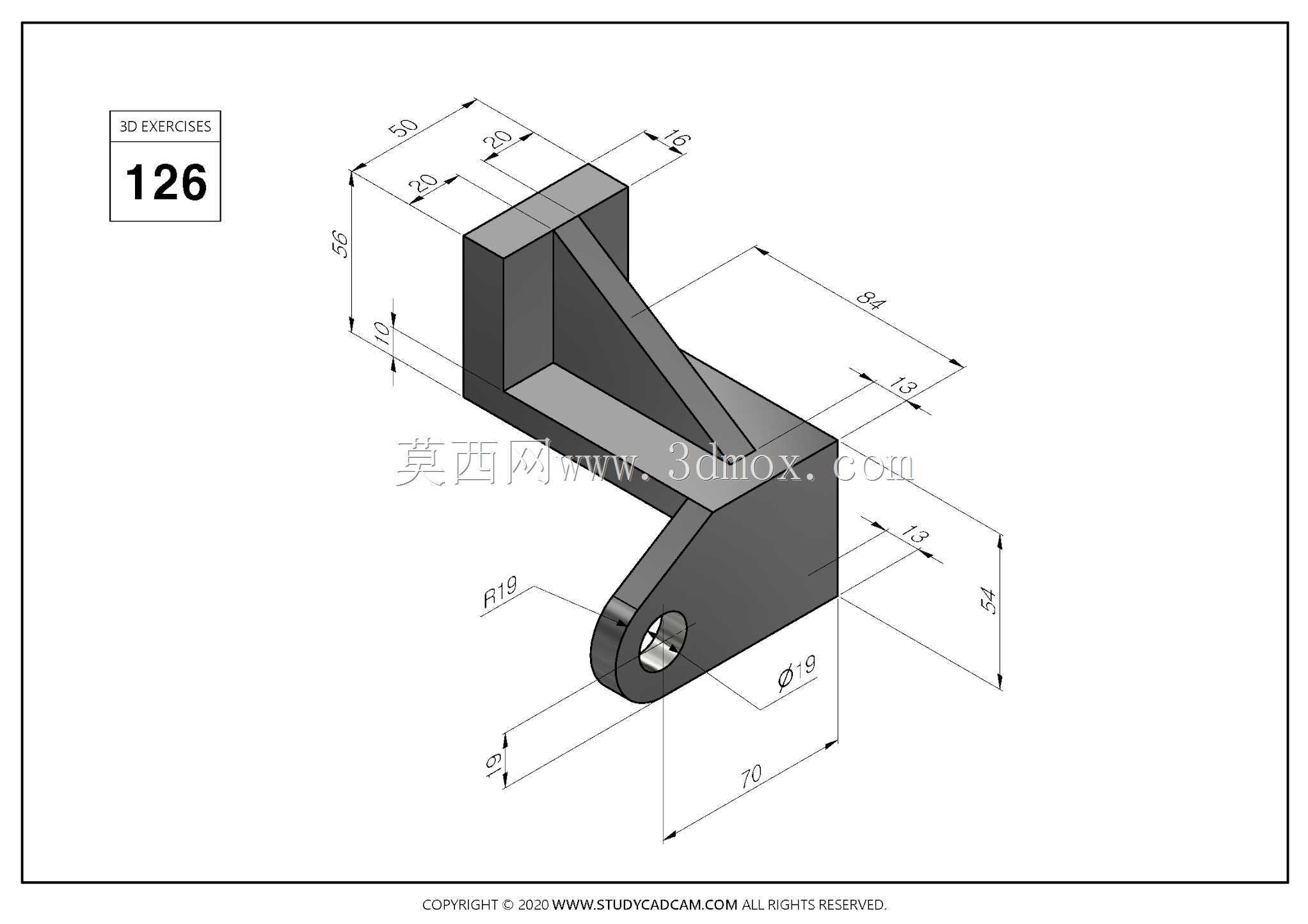

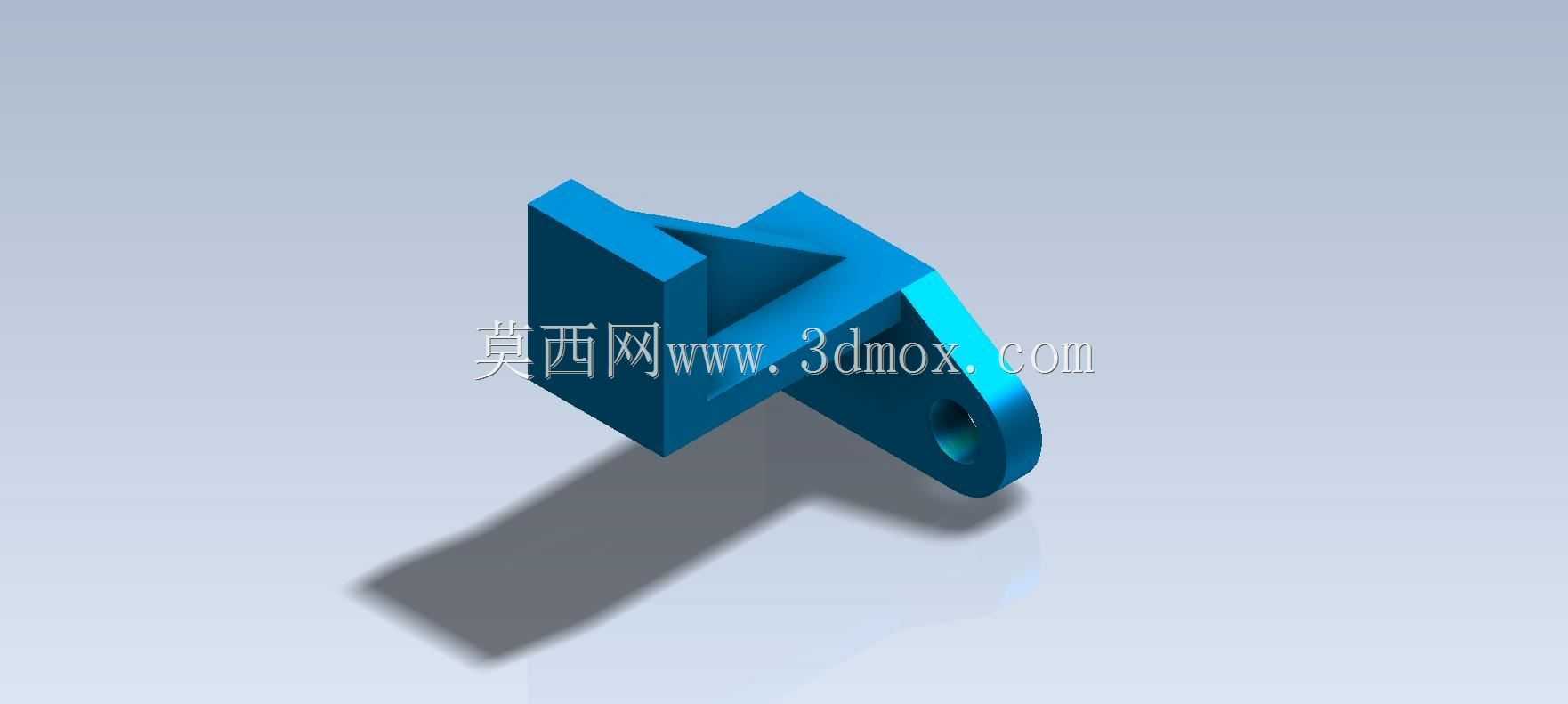

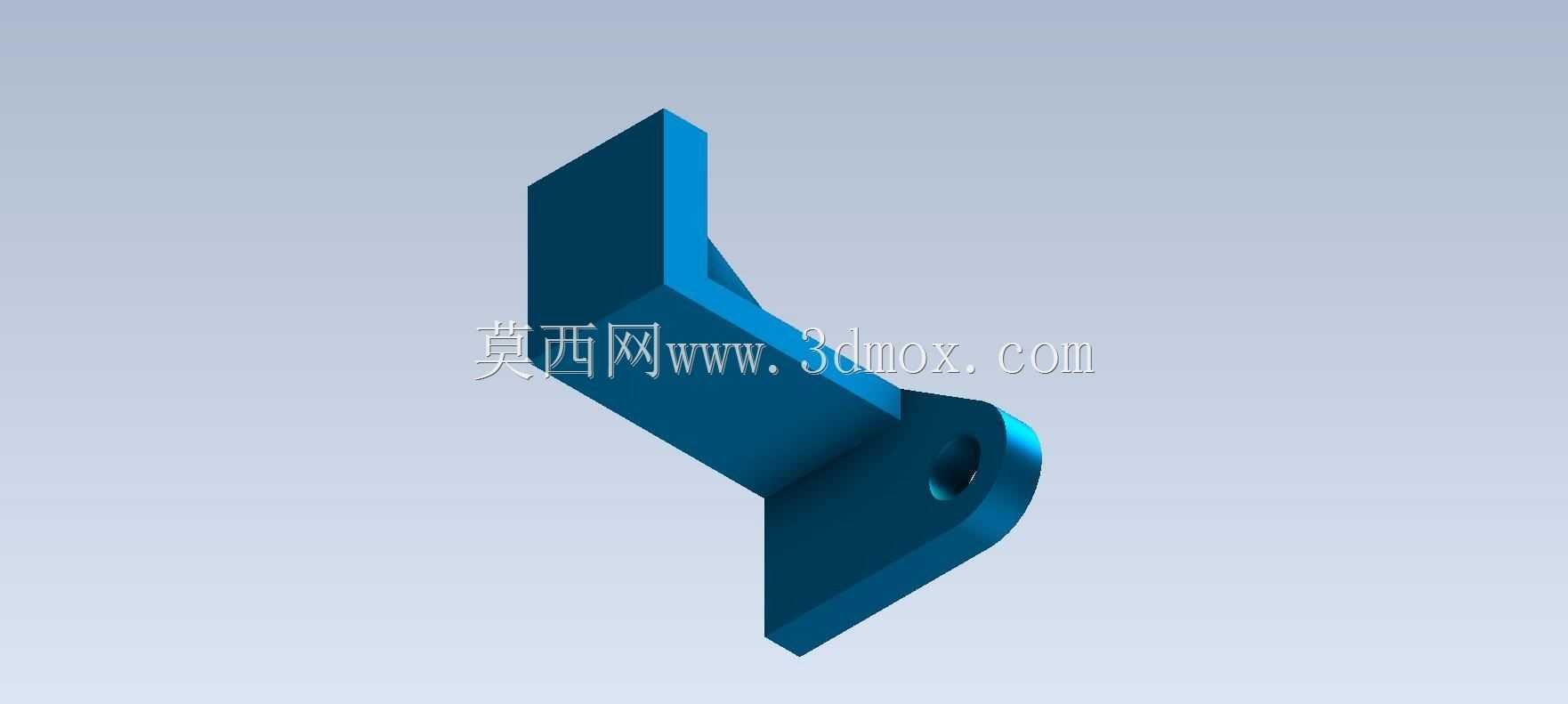

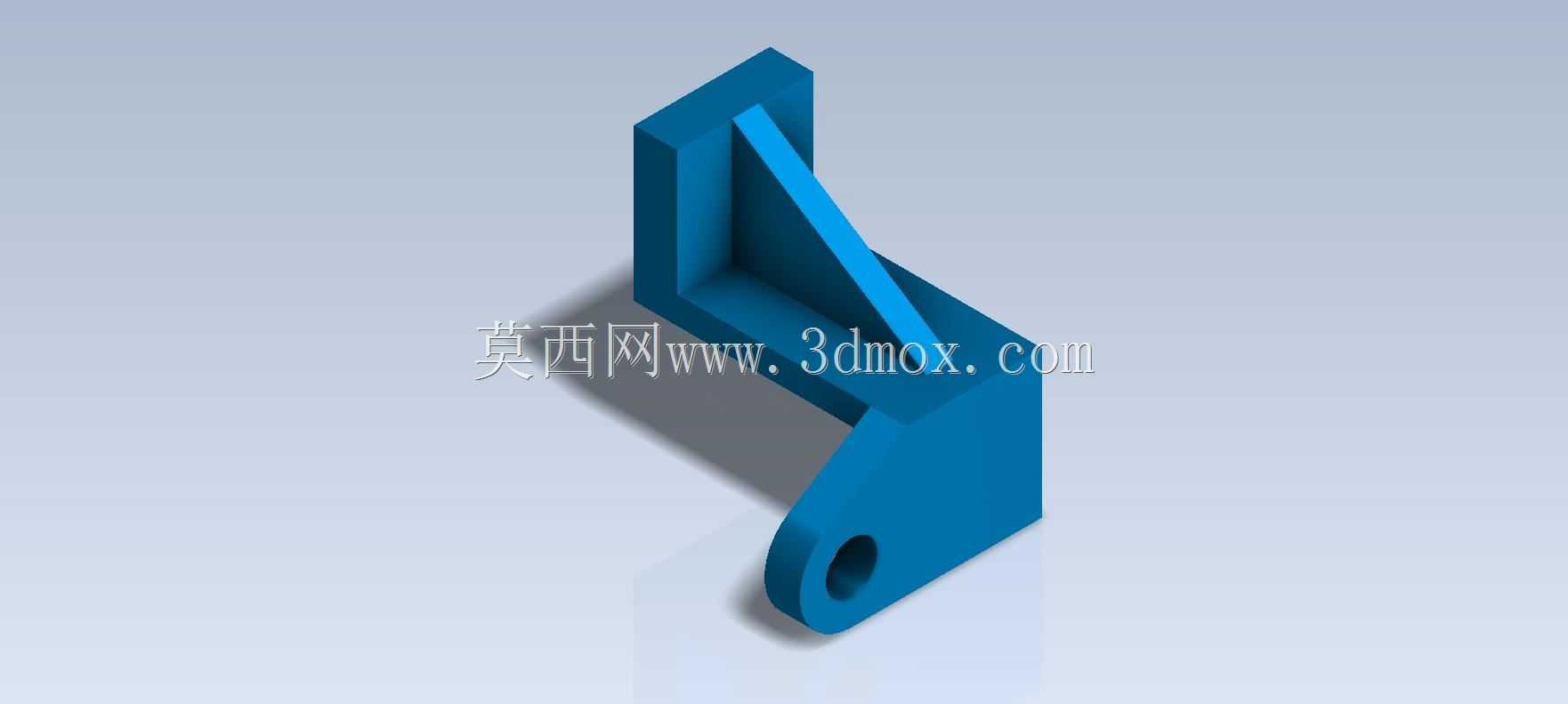

　　这类带加强筋的折角铰接支座，在轻工自动化输送线、小型工装夹具的定位模块里应用十分普遍，很多时候会作为侧装导向组件的承载基座，连接竖向安装面和横向摆动的执行件，比如挡料拨杆、小型压头的铰接端都能用到这类结构。从结构本身来看，整体采用L型折角的主体构型，竖向段是平直的安装贴合面，用来贴紧设备的型材立板或者机架侧壁，横向段末端做了带通孔的铰接耳结构，通孔用来穿装铰接销轴，连接需要绕轴小角度摆动的功能件。折角的内角位置加了一块三角形的加强筋，筋板分别和竖向立壁、横向底板连为一体，这个设计是为了抵消横向段承受偏载时产生的弯矩，避免折角位置出现应力集中导致的变形，尤其是在执行件频繁摆动、存在反复冲击载荷的工况下，加强筋能把横向段的受力顺畅传递到竖向安装面，大幅提升整体的结构刚性，不会因为长期受载出现折角处开裂或者横向段下挠的问题。

　　设计这类结构的时候，首先要明确安装边界：竖向安装面的平面度需要控制在0.1mm以内，保证和机架贴合时没有间隙，避免锁紧安装螺栓后零件产生内应力；铰接耳的通孔需要做同轴度公差约束，保证销轴穿装后没有卡滞，摆动过程中不会出现别劲的情况。加强筋的厚度不需要和主体壁厚完全一致，通常取主体壁厚的0.7-0.8倍即可，既可以满足强度要求，也能避免注塑或者3D打印成型时筋位位置出现缩痕，要是采用金属切削加工的方式制作，筋板和主体连接的位置要做R2左右的圆角过渡，减少应力集中点。尺寸匹配上，竖向段的安装孔位需要和常用的工业铝型材槽距对应，比如适配4040型材的话，安装孔中心距要符合40mm的模数，不用额外做转接板就能直接固定；铰接孔的直径可以根据承载需求选6mm或者8mm的常规销轴规格，耳板的厚度要比配套的铰接件单边宽0.5mm，给装配留出调整间隙，同时保证铰接处的抗剪切能力足够。

　　实际使用中，这类支座的受力方向主要是横向段承受向下的载荷以及沿铰接轴轴向的少量侧向力，加强筋的走向刚好顺着主受力方向布置，能最大化发挥筋板的承载作用，不会出现筋板不受力的冗余设计。如果是用在有防尘要求的工况里，铰接孔位置还可以预留加装轴套的余量，镶嵌铜套或者自润滑轴套后，能减少销轴和耳板的磨损，延长零件的更换周期，不需要频繁拆卸维护。折角的外角位置做了小倒角处理，避免安装时锐角划伤操作人员，也不会和周边的管线、其他零件产生干涉。在建模过程中，这类结构需要注意拔模角度的设置，如果是开模注塑生产，竖向壁和横向壁的拔模方向要保持一致，筋板的拔模角度可以适当放大，方便脱模；如果是用于机加工的模型，要注意刀具可达性，加强筋和主体连接的圆角不能过小，避免小直径刀具加工时出现断刀的问题。很多新手在做这类支座设计的时候，容易忽略加强筋的受力方向，把筋板做在折角的外侧，那样不仅起不到加强作用，还会额外占用安装空间，甚至和周边的运动部件产生碰撞，正确的筋板布置一定是在折角的内角侧，顺着载荷传递的路径延伸，才能用最少的材料实现最好的刚性提升。另外铰接耳的位置，要注意孔中心到横向段底面的距离，保证铰接的零件摆动时不会和横向段的表面产生摩擦，需要留出足够的摆动间隙，通常这个间隙留2-3mm就足够，既不会因为间隙过大导致结构松散，也能避免运动干涉。
