带腰型通槽的六孔安装轨道法兰结构件

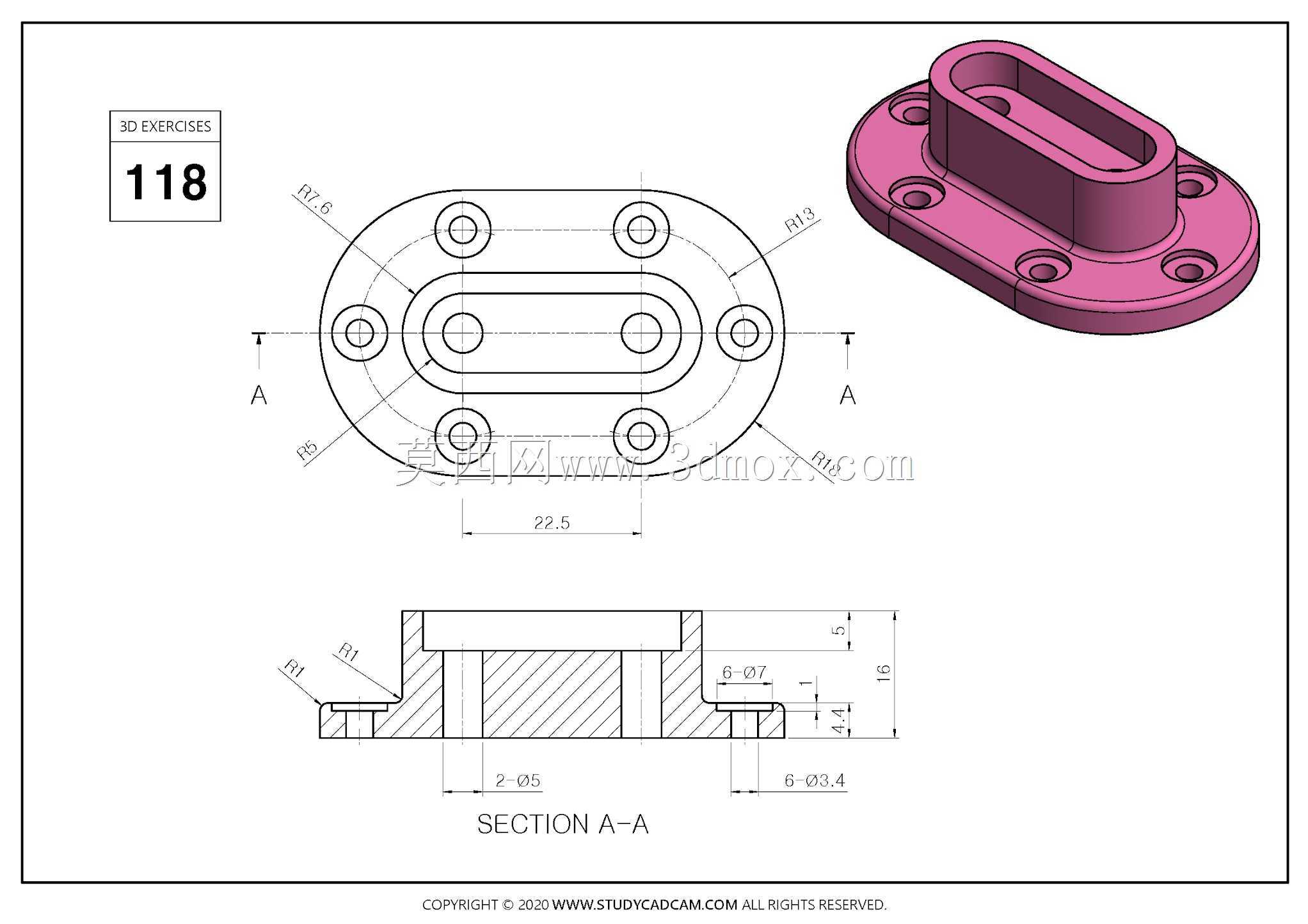

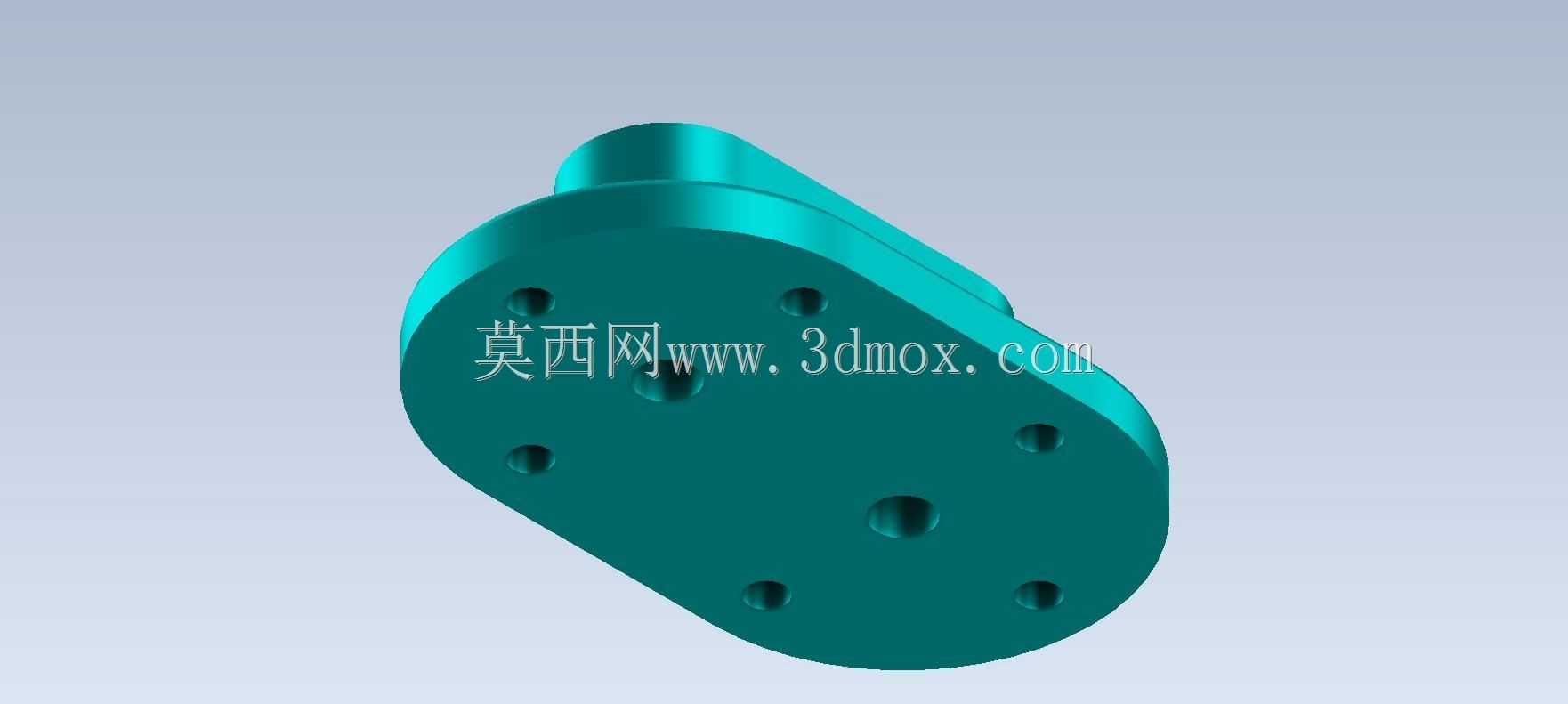

　　这类带腰型通腔的法兰结构，常出现在轻工输送线、小型自动化工作站的导向工位中，作为轨道端部的衔接固定载体，承担轨道定位、载荷传递、侧向限位的多重作用。从结构细节来看，底部法兰盘为类椭圆跑道形轮廓，沿盘体周向均匀布置6个沉头安装孔，孔位的分布半径经过匹配计算，既保证安装后螺栓的预紧力均匀覆盖盘体接触面，又避开了上方立腔的壁厚区域，不会出现安装时螺栓与立腔侧壁干涉的问题。沉头孔的深度设计刚好容纳内六角圆柱头螺栓的头部，安装后螺栓头完全没入盘体表面，不会突出平面影响法兰与安装基面的贴合度，也不会在后续轨道滑移过程中剐蹭运动部件。

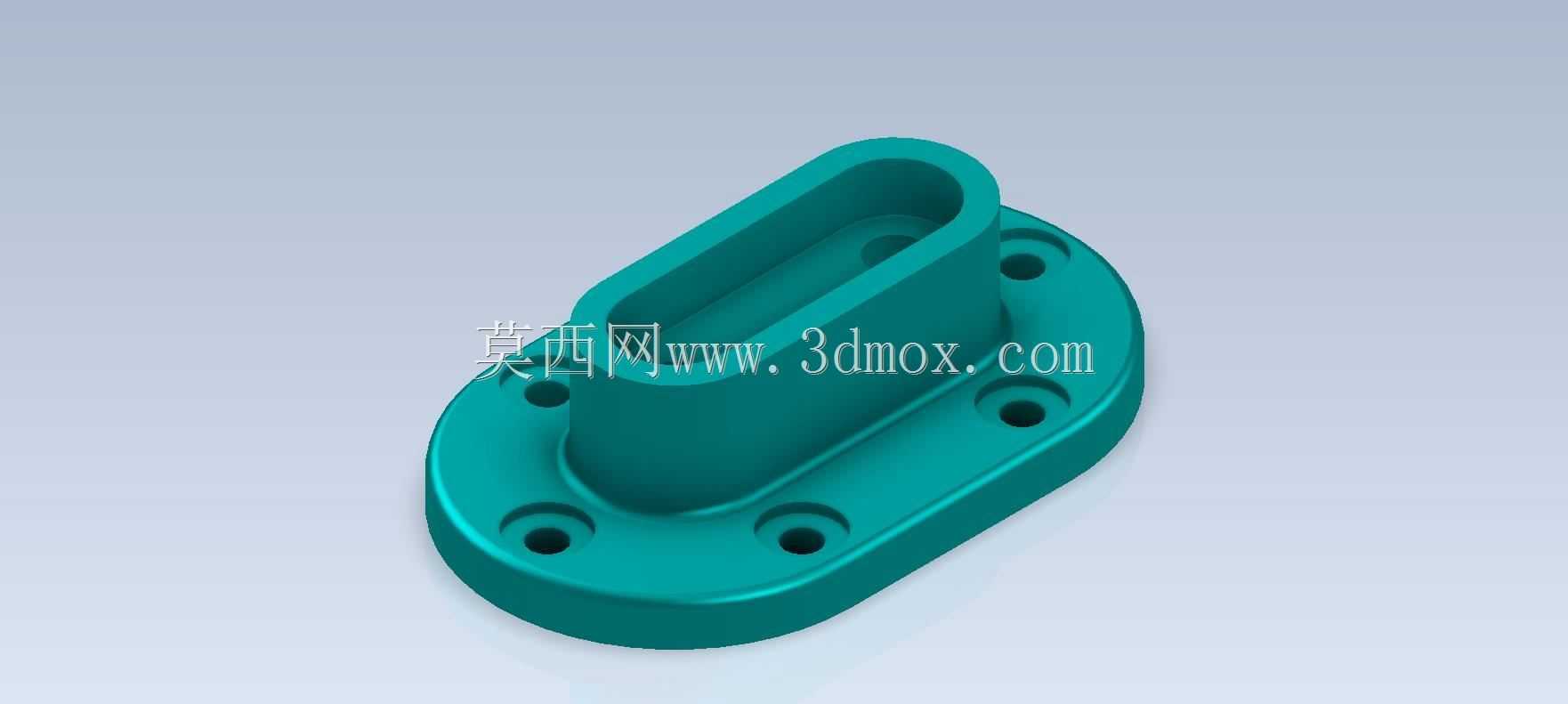

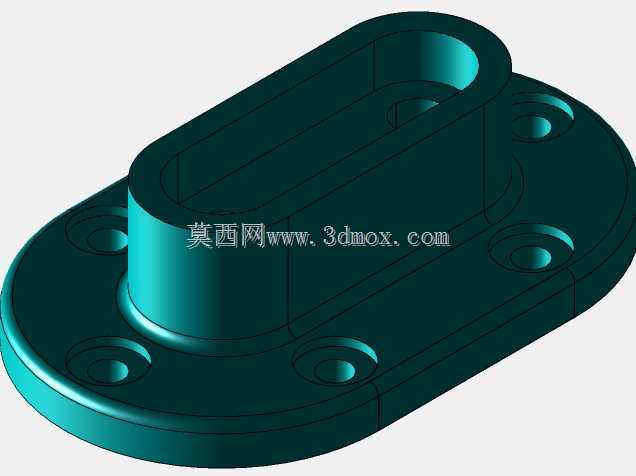

　　上方的立腔为腰型贯通结构，内腔的轮廓尺寸与配套的直线轨道截面完全适配，轨道插入后可通过立腔侧壁的紧定螺钉孔完成锁紧固定，立腔的壁厚经过受力校核，在承受轨道传递的径向载荷、运动部件的冲击载荷时，不会出现侧壁变形导致轨道卡滞的问题。立腔与底部法兰盘的衔接处做了均匀的圆角过渡，避免直角连接处的应力集中，在设备长期运行产生振动的工况下，过渡区域不会出现疲劳裂纹，有效提升结构的使用寿命。

　　从安装边界来看，法兰盘的整体外轮廓尺寸适配多数小型输送线的型材安装面，不需要额外加工转接板即可直接固定在铝型材机架或者钢制安装基板上，6个安装孔的孔距符合通用的安装孔位规范，现场安装时不需要重新配打孔位，可直接替换同规格的老旧法兰件，降低设备维护的改造成本。立腔的高度尺寸经过优化，既保证轨道插入后有足够的配合长度，不会出现轨道晃动的问题，又不会因为立腔过高导致整体结构占用过多的安装空间，在紧凑布局的自动化设备中也能顺利布置。

　　在实际应用场景中，这类法兰件除了用于直线轨道的端部固定，还可作为滑动导向杆的支撑座使用，腰型腔体可适配矩形截面的导向杆，相比圆形法兰的圆孔结构，腰型腔体可承受更大的扭转力矩，在导向部件需要承受侧向偏载的工况下，不会出现导向杆转动移位的问题。设计过程中，法兰盘的底面平面度有严格要求，安装后与基面的贴合间隙控制在0.05mm以内，保证立腔的垂直度偏差在允许范围内，避免轨道安装后出现倾斜，导致运动部件运行阻力增大、磨损加快的问题。立腔的内腔表面粗糙度要求达到Ra1.6，减少轨道插入时的摩擦阻力，也能保证紧定螺钉锁紧时轨道与腔壁的贴合紧密，长期运行不会出现松动移位。

　　从受力角度分析，这类法兰件在工作时主要承受三个方向的载荷：垂直方向的运动部件自重载荷、水平方向的运动冲击载荷、以及轨道热胀冷缩产生的轴向微量位移载荷，法兰盘的6个螺栓安装位可均匀分散这些载荷，单个螺栓承受的剪切力远低于许用值，配合沉头孔的定位作用，即使在频繁启停的输送工位，法兰也不会出现位置偏移。立腔与法兰盘的连接根部做了加厚处理，相比等壁厚的结构，根部的抗弯曲强度提升40%以上，在承受偏载时不会出现立腔弯折的问题。
