带双安装耳的立式限位支撑结构件

　　在小型自动化输送线的侧边挡停机构、桌面级工装夹具的定位模块、教学类机械拆装实训台的功能组件中，这类带双安装耳的立式支撑结构件有着非常广泛的适配场景。日常做结构选型时，这类零件往往不需要承担大吨位的重载载荷，更多是作为辅助定位、小型功能模块的安装载体来使用，比如在皮带线侧边安装光电传感器的固定支架、小型气动推杆的端部挡块，或是实验台面上用来固定导线槽、小型滑轨的转接座，都能看到这类结构的身影。

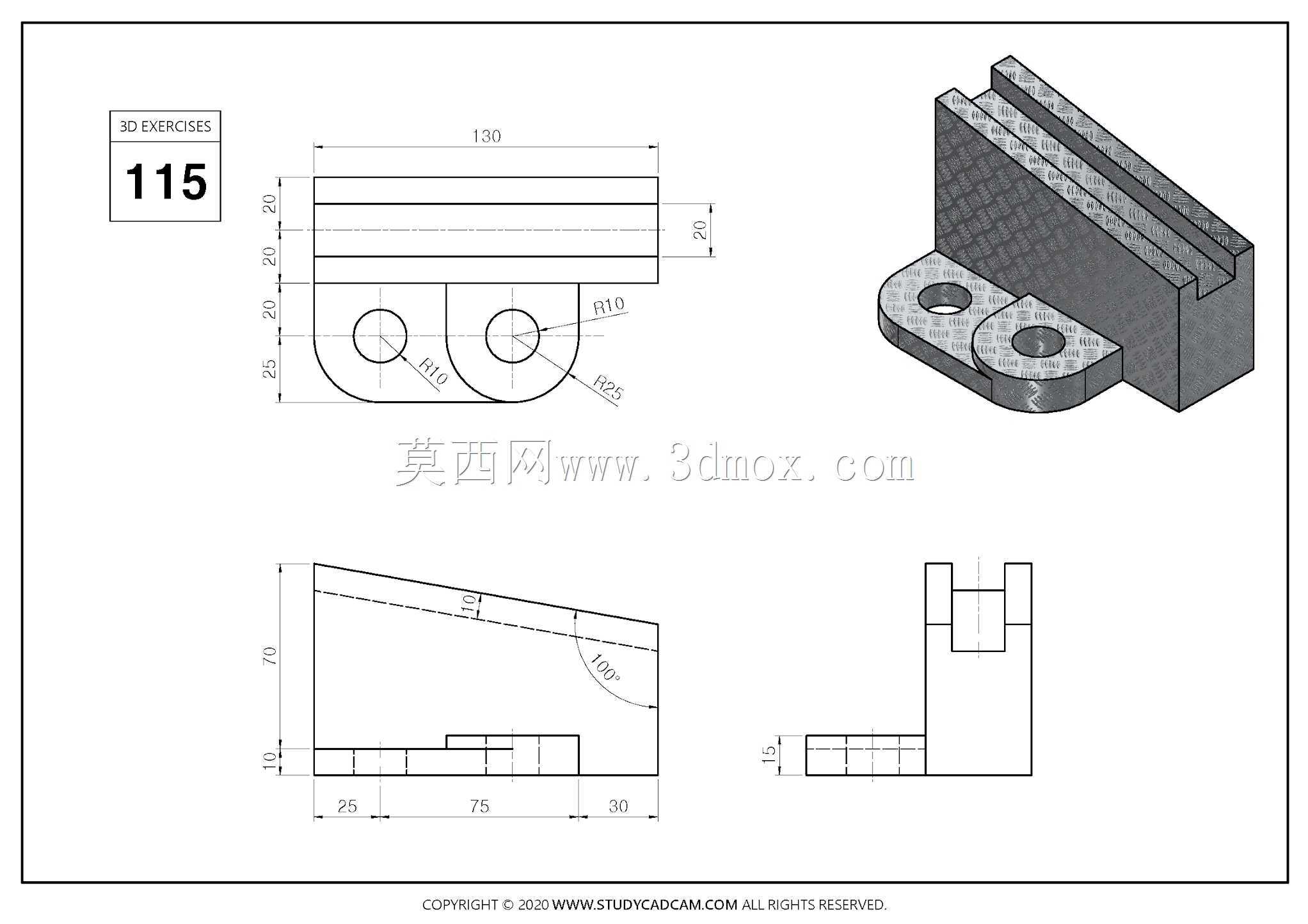

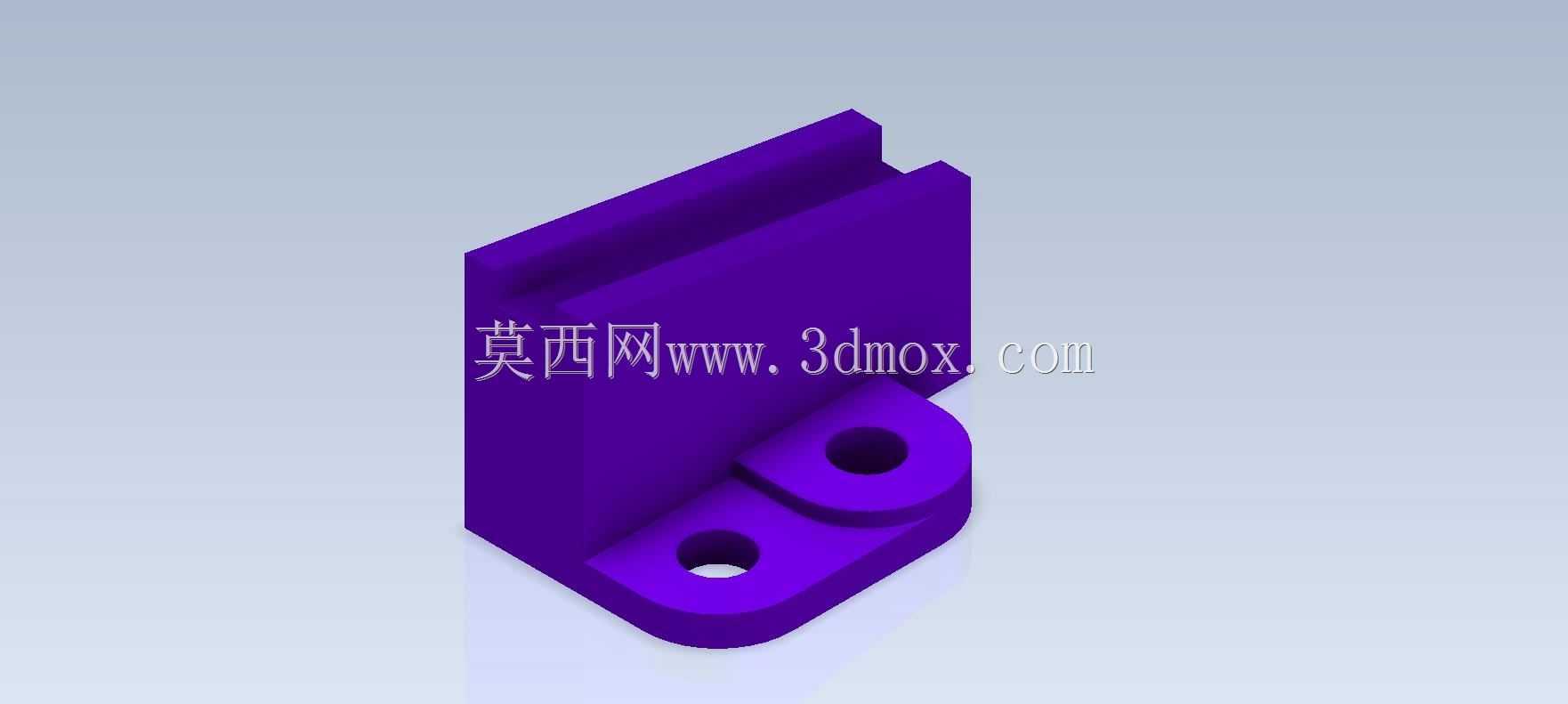

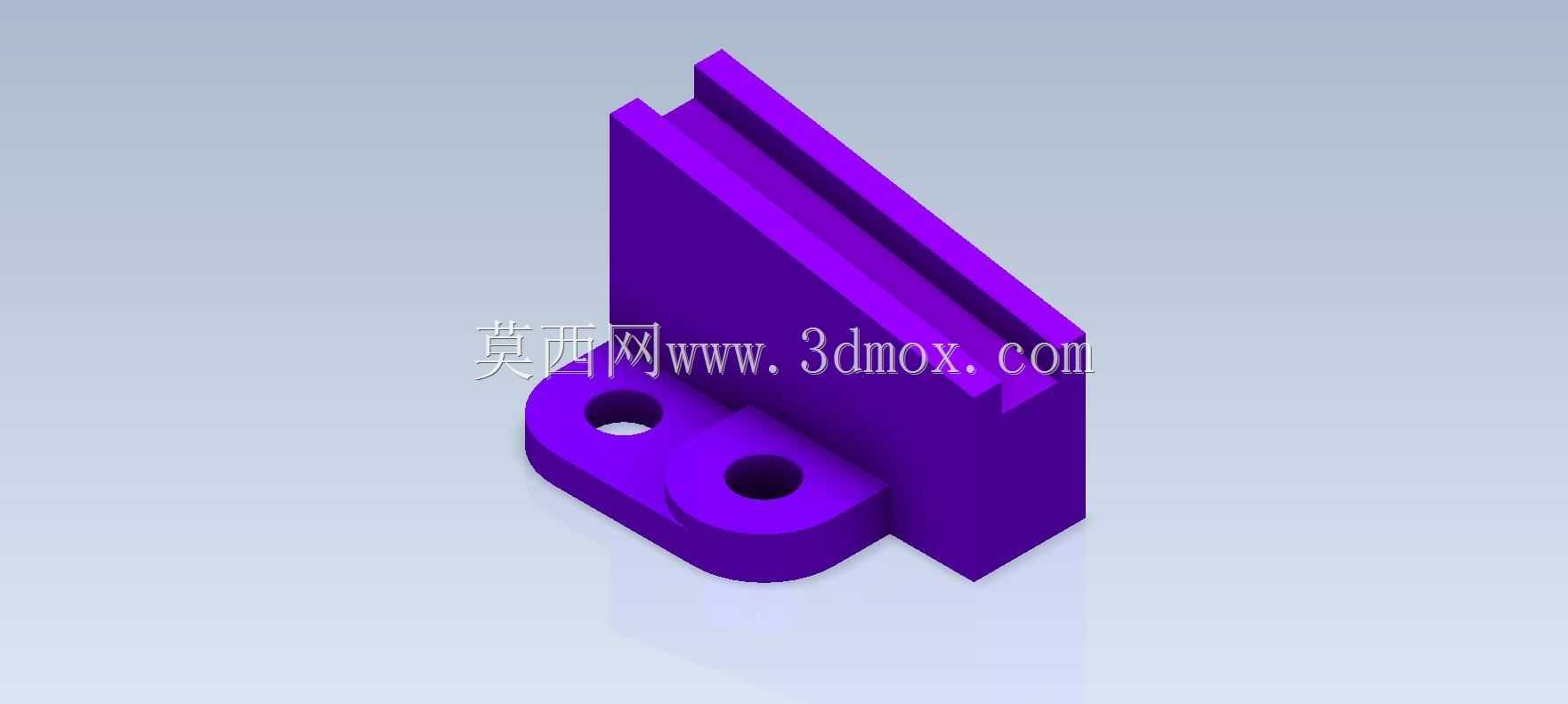

　　从实际功能特性来看，这个零件的结构逻辑非常清晰：主体部分是带单侧开口槽的立式立板结构，槽口的作用是给配套的滑动件、或是需要卡接安装的功能件提供滑动与限位空间，槽壁的厚度经过均匀化处理，既保证了立板受侧向推力时不会出现明显形变，也不会因为壁厚过大造成材料浪费，在注塑或是机加工场景下都能很好地控制成型成本。底部延伸出的两个带通孔的安装耳，是整个零件的安装基准面，两个安装孔的中心距经过标准化设计，能够直接适配市面上常见的20系列、30系列铝型材的安装孔位，不需要额外做转接板就能直接固定在型材框架上，安装耳的圆角过渡处理，既避免了安装时锐边划伤操作人员，也能有效降低安装孔位置的应力集中，在设备长期运行产生振动的工况下，不会出现安装耳根部断裂的问题。

　　做这类零件的三维建模时，首先要确定的是底部安装面的平面度要求，作为整个零件的装配基准，安装面的平面度公差需要控制在0.1mm以内，才能保证零件固定后不会出现歪斜，进而影响立板槽口的位置精度。建模过程中要优先处理安装耳与立板的过渡圆角，这个位置的圆角半径不能小于安装耳的壁厚，否则在3D打印或是注塑成型时容易出现缩痕，机加工时也会因为刀具转角过小造成加工应力残留。立板上的开口槽宽度公差需要根据实际适配的滑动件来确定，如果是用来做导向滑动，槽宽需要取H7的间隙配合公差，如果只是做卡接固定，公差可以适当放宽到H9，降低加工难度。

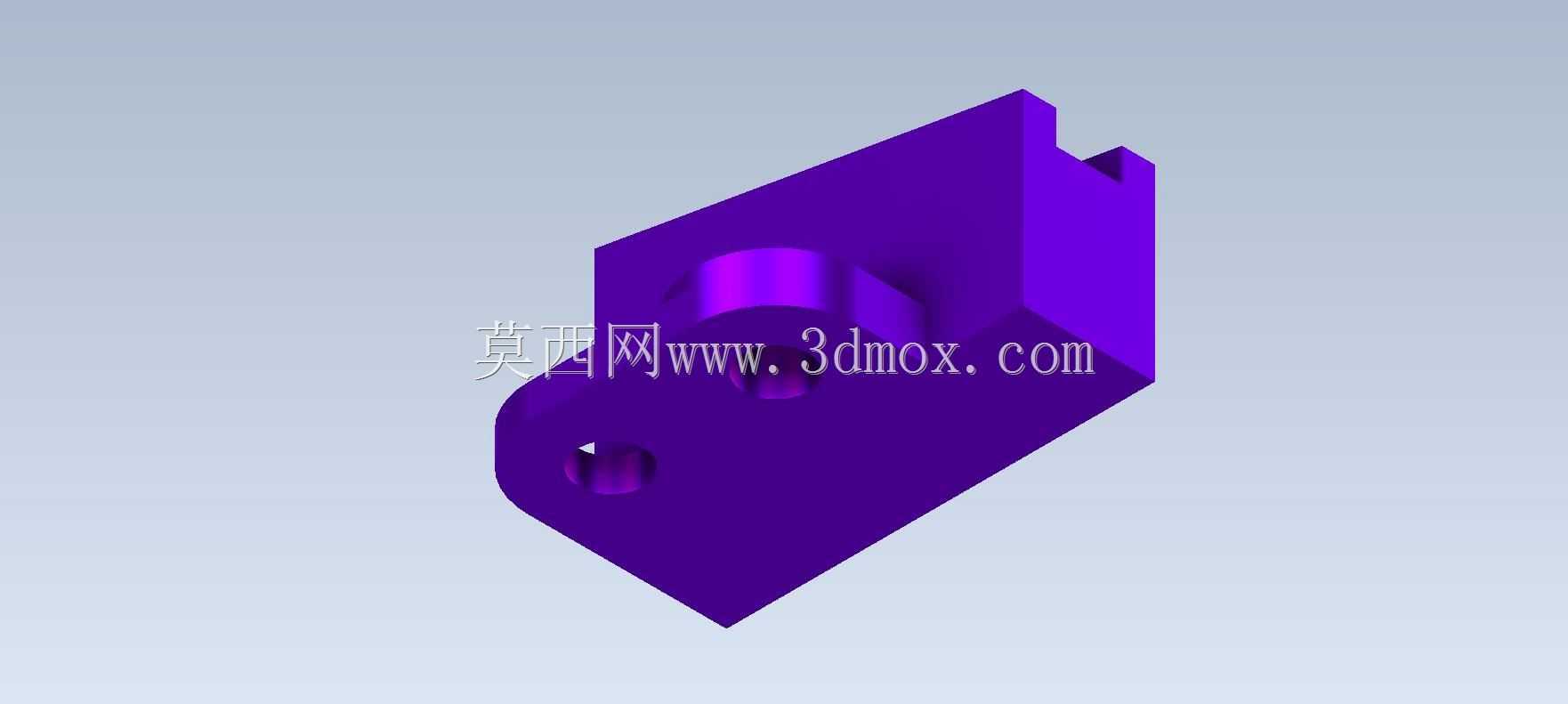

　　从安装边界来看，这个零件的整体高度不高，属于矮型支撑座，安装后不会占用过多的垂直方向空间，适合在设备内部空间紧凑的场景下使用，两个安装孔的沉头深度设计刚好适配M4规格的内六角螺丝，安装后螺丝头不会高出安装耳表面，不会和周边移动的部件产生干涉。立板的背面是完整的平面，必要时也可以作为安装基准面，把零件反向固定在垂直的安装板上，拓展了零件的使用场景。在实际装配调试时，只需要把两个安装孔对准型材上的预设T型螺母位置，锁紧螺丝就能完成固定，不需要复杂的找正过程，非常适合快速搭建的实训设备、模块化组装的小型自动化装置使用。

　　这类结构虽然看起来简单，但在设计时很容易忽略细节问题：比如不少新手建模时会把安装耳的厚度做的过薄，实际锁紧螺丝时很容易把安装耳压裂；或是立板和安装耳的连接位置没有做圆角过渡，设备运行一段时间后就会在应力集中位置出现裂纹；还有的设计会把安装孔的位置做的过于靠近立板根部，导致安装时扳手没有操作空间，螺丝无法锁紧。这个练习模型把这些常见的设计细节都做了规范化处理，不管是用来做建模练习的参考，还是作为小型设备结构设计的基础件参考，都有很强的实际参考价值，能够帮助初学者快速掌握这类支撑类零件的设计要点，规避常见的结构设计错误。
