锥齿轮传动配套安装支撑支架结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611820
  • 锥齿轮传动配套安装支撑支架结构
  • 锥齿轮传动配套安装支撑支架结构
  • 锥齿轮传动配套安装支撑支架结构

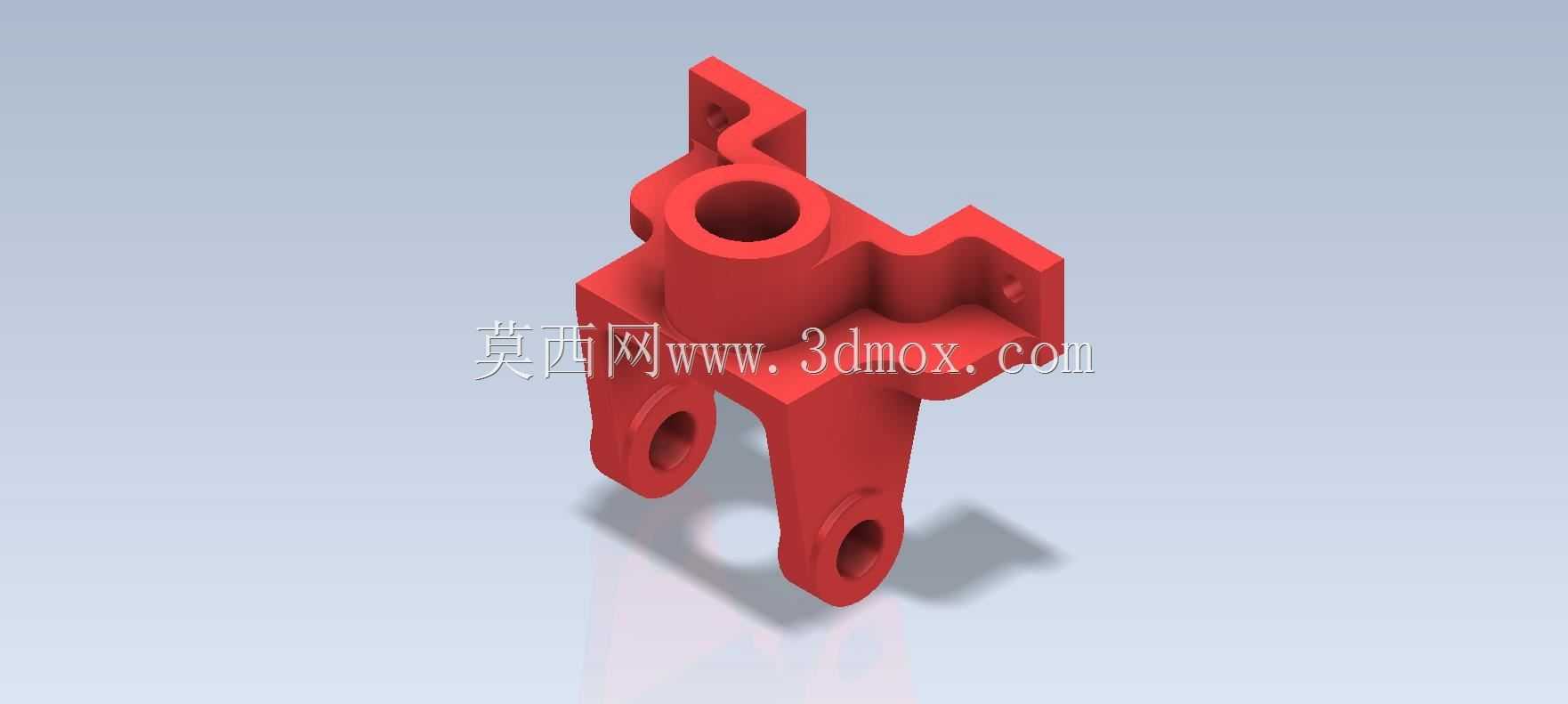

  在小型传动机构的装配场景中,这类伞齿轮配套支架的核心作用是为相交轴传动的锥齿轮副提供稳定的安装基准,保证两啮合齿轮的轴交角精度,避免传动过程中出现偏载、打齿、异响等问题。从结构细节来看,支架主体采用一体化铸造成型后机加工的工艺路线设计,主体立柱部分做了等壁厚的加强处理,避免长期受交变载荷出现应力变形,顶部的同轴通孔是主动锥齿轮的轴承安装位,孔内壁预留了轴承挡圈的卡槽位,装配时可以直接卡入孔用弹性挡圈实现轴承的轴向定位,不需要额外加工螺纹孔做压盖固定,能有效压缩装配工序的耗时。

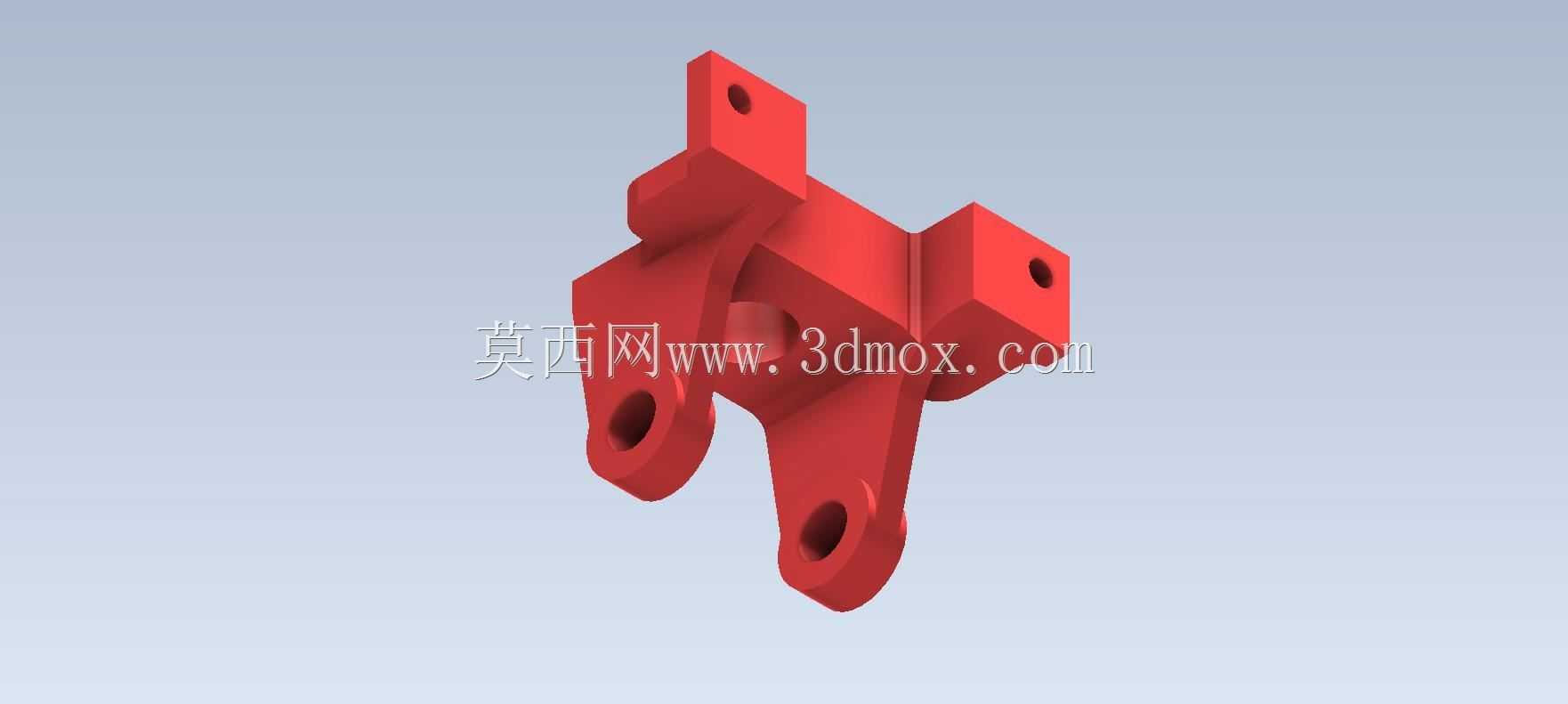

  支架下部伸出的两个带孔支脚,是从动锥齿轮轴的双侧支撑位,两个支脚的安装孔保持严格同轴度,孔位的中心距与顶部主安装孔的中心距严格匹配锥齿轮副的啮合中心距要求,支脚与主体立柱的连接位置做了三角形的加强筋过渡,能抵消齿轮传动时产生的径向分力,避免支脚受载外张导致啮合间隙变大。侧面延伸出的两个带安装孔的凸耳,是整个支架与设备基体连接的固定位,凸耳的安装面与主安装孔的轴线保持平行,凸耳上的通孔做了沉头处理,装配时可以将内六角螺栓完全沉入孔内,不会突出安装面干涉周边其他零部件的布置。

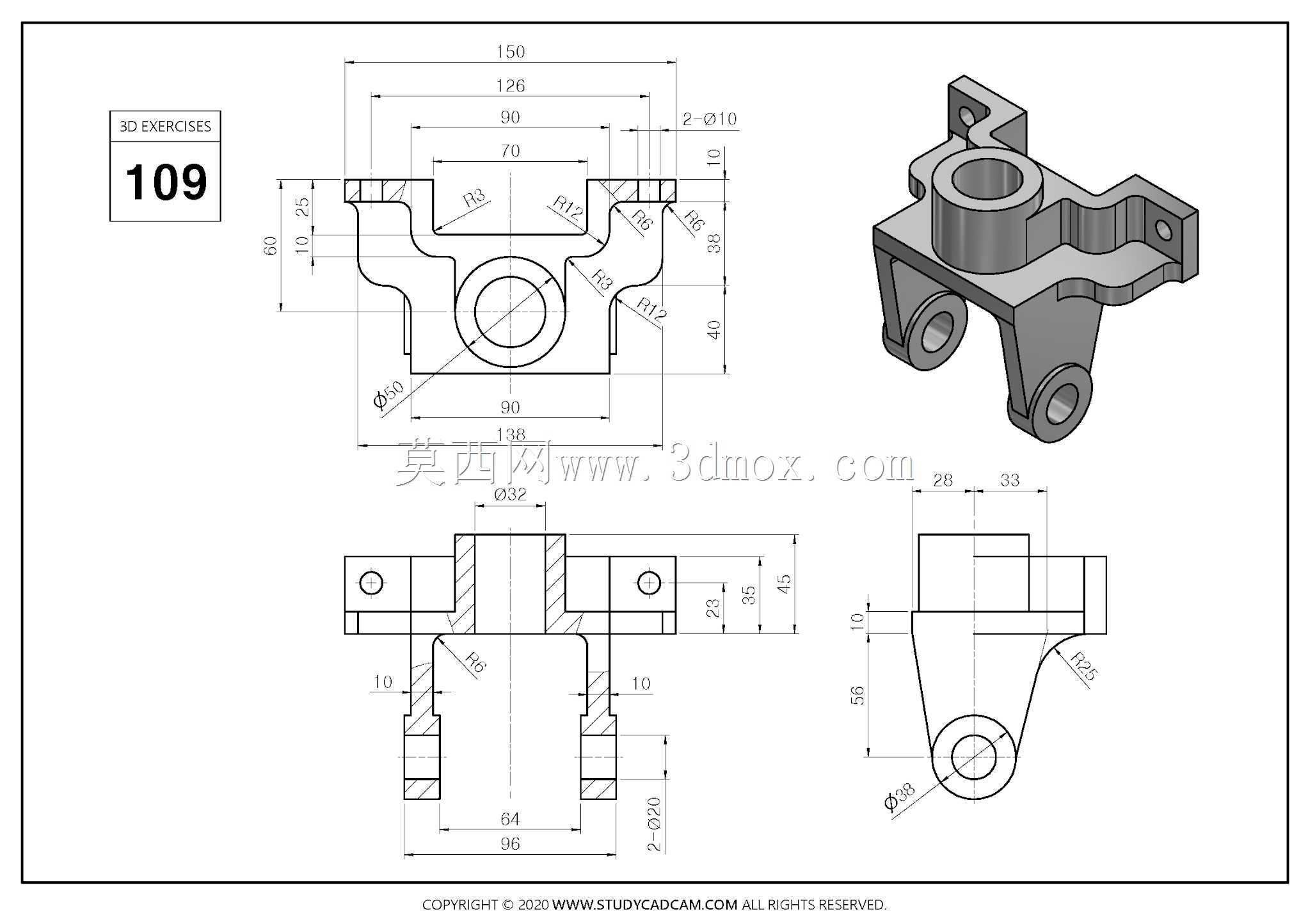

  做这类支架的三维建模时,首先要确定的是三个安装孔的空间位置关系,先以顶部主安装孔的轴线为基准建立坐标系,再根据锥齿轮的传动参数算出从动轴安装孔的坐标,保证两轴的交点正好落在锥齿轮的节锥顶点位置,这是保证齿轮正确啮合的核心前提。建模过程中要注意壁厚的均匀性,所有转角位置都要做不小于R2的圆角过渡,避免铸造时出现应力集中或者冷隔缺陷,安装孔的端面都要预留0.2mm的机加工余量,保证装配时的贴合精度。

  从安装边界来看,这类支架的整体外轮廓尺寸适配小型台式传动设备的内部安装空间,固定凸耳的孔距符合常规小型设备的安装基板孔位标准,不需要额外做转接板就可以直接固定在10mm厚的铝合金安装基板上。支架的所有安装孔的孔径都适配标准深沟球轴承的外径尺寸,用户选型时不需要额外定制非标准轴承,直接采购标准件即可完成装配,能有效降低整机的物料采购成本。在实际使用场景中,这类支架多用于小型自动化设备的转角传动工位、教学实验用传动演示台、小型木工机械的动力传输部位,因为结构紧凑、安装便捷,不需要复杂的调整就可以保证锥齿轮的啮合精度,很适合批量应用在对装配效率要求较高的小型设备生产线上。

  设计这类支架的时候还要注意动平衡的校核,因为支架本身是固定件,但支撑的齿轮轴是高速旋转件,所以支架的自身重心要尽量落在两个固定凸耳的连线中心位置,避免设备运行时产生附加的振动。另外支架的内壁要预留足够的润滑脂存储空间,不需要额外加装润滑管路,装配时在齿轮啮合部位涂抹润滑脂就可以满足长期运行的润滑需求,减少后期的维护工作量。支脚部分的通孔外侧也预留了油封的安装槽位,可以加装标准骨架油封,避免润滑脂泄漏污染设备内部的其他元器件。
