同轴定位式多层台阶传感安装基座结构

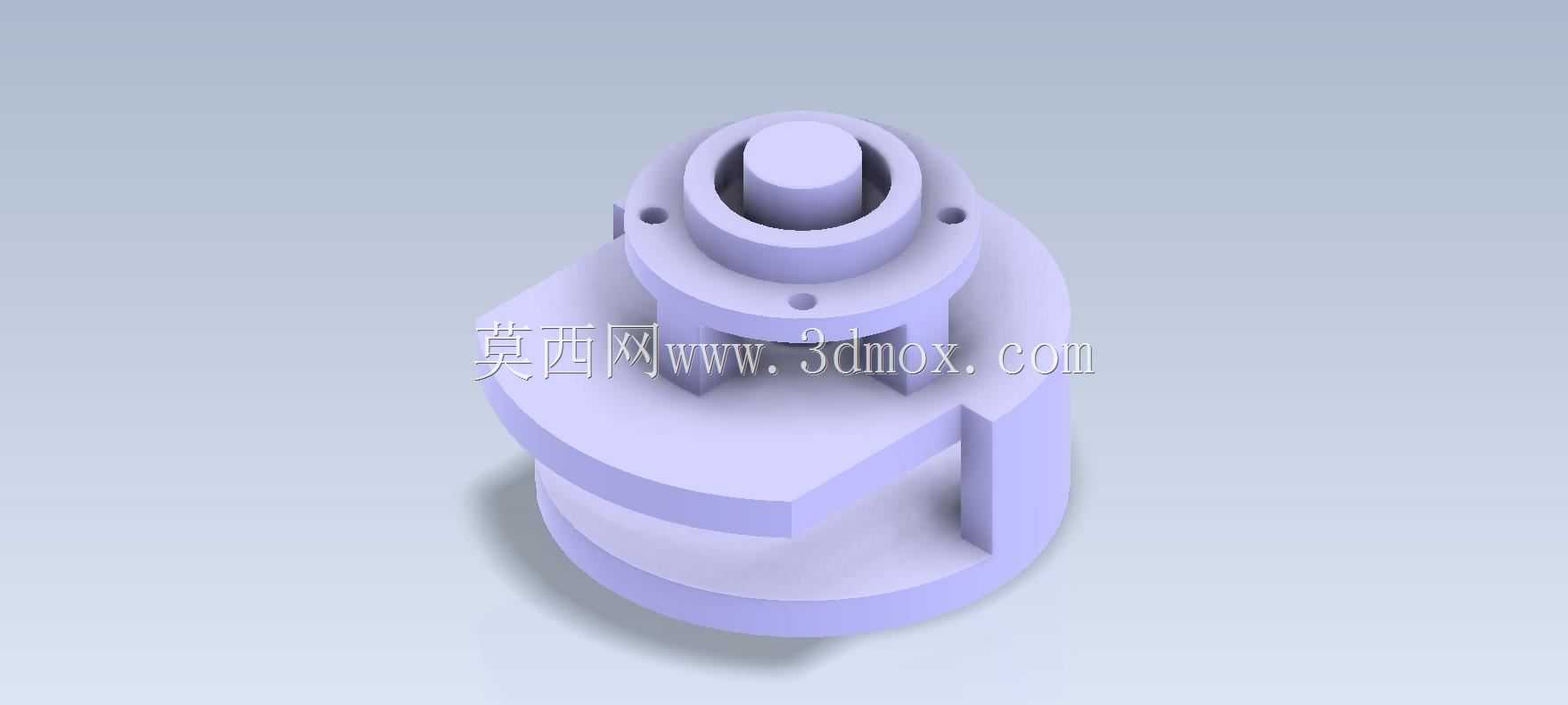

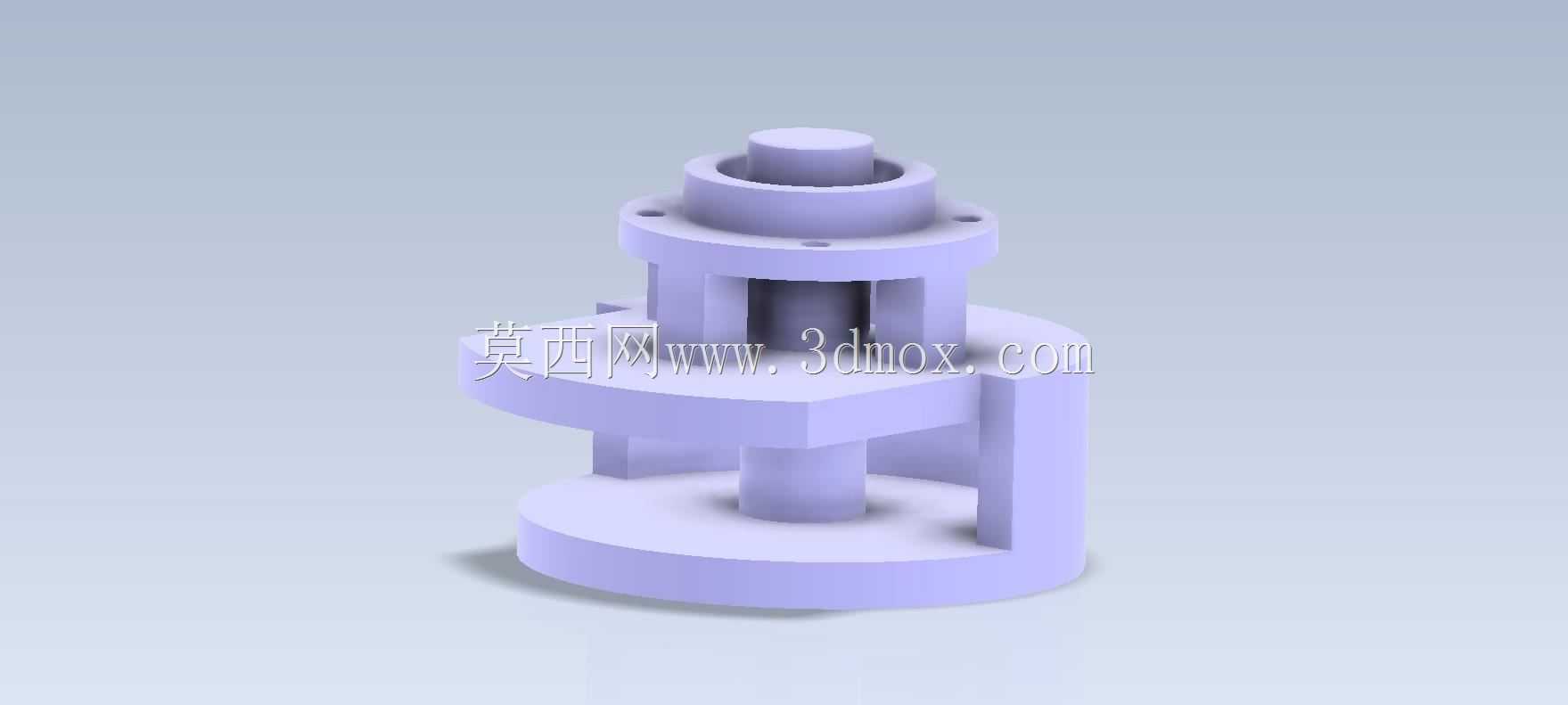

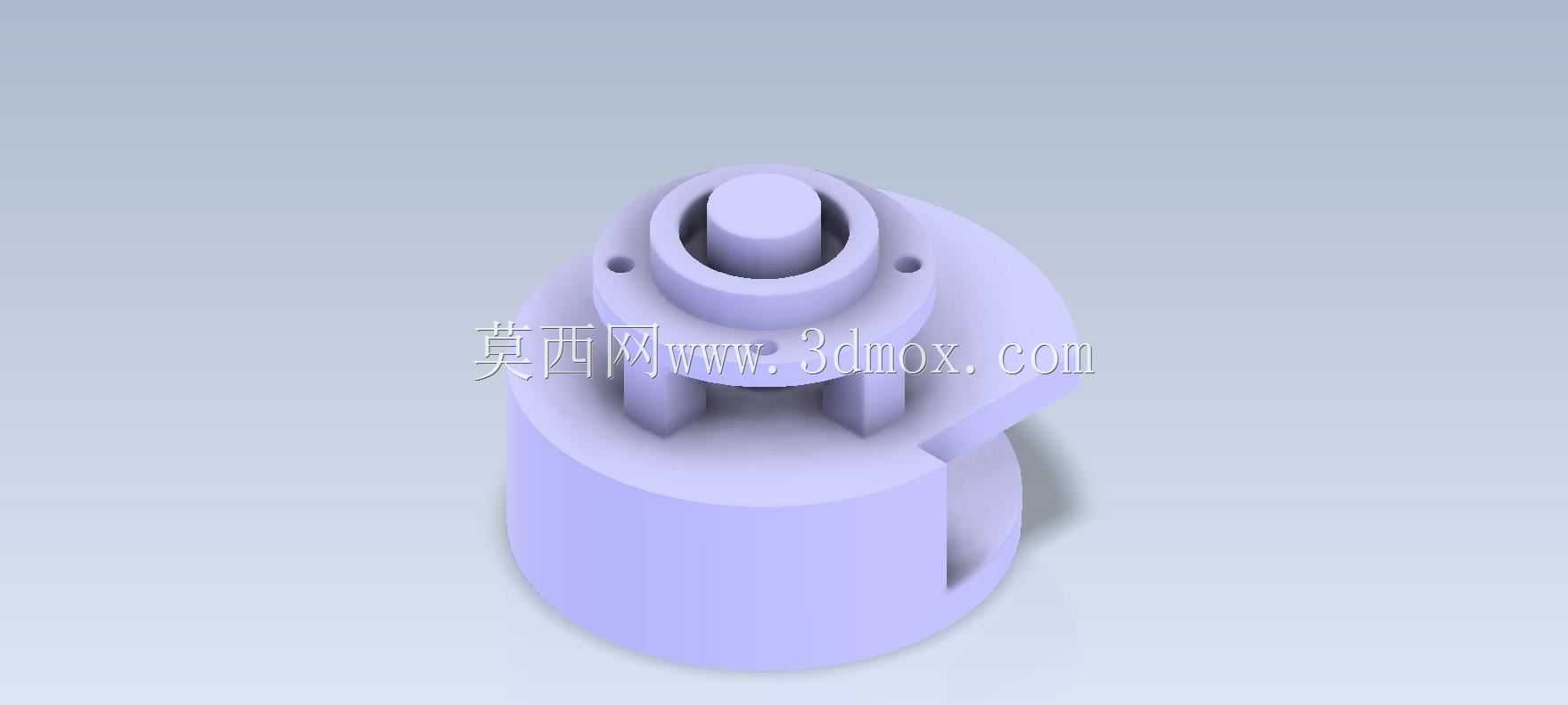

　　这类带同轴定位凸台的多层台阶式基座，核心应用场景集中在工业传感检测单元的安装适配环节，常见于自动化产线的位置检测模块、流体管路的参数监测组件、小型精密设备的信号采集端固定场景，承担传感元件的定位承载、安装对接、空间避让三类核心作用。从实际设备用途来看，该结构并非独立功能件，而是传感检测系统中的安装适配载体，顶部的圆柱凸台用于插入传感元件的内孔定位，保证传感探头的检测方向与被测对象保持精准同轴，避免安装偏斜带来的检测误差；中层带安装孔的法兰盘结构，用于通过紧固件将整个基座固定在设备安装面板上，四个均匀分布的小孔可适配M3-M4规格的内六角螺丝，安装时可根据现场布线方向调整90度整数倍的安装角度，适配不同走线需求；下层的偏心台阶与侧方开槽结构，主要用于避让设备内部的走线、相邻零件的凸起结构，同时预留传感元件尾部接线的出线空间，避免安装后线缆被挤压弯折，影响信号传输稳定性。

　　从设计思路层面拆解，该结构采用同轴分层的设计逻辑，所有回转面均以顶部圆柱的中心轴线为基准，保证各层台阶的同轴度控制在0.02mm以内，满足精密传感元件的安装定位精度要求。顶部凸台的直径公差取h7级，与传感元件内孔采用间隙配合，装配时无需额外工装即可顺利插入，同时配合面的长度控制在凸台直径的1.2倍，保证足够的定位接触面积，避免传感元件安装后出现晃动。中层法兰盘的厚度设置为6mm，既保证足够的结构强度，避免螺丝锁紧时法兰出现变形，又不会过度占用安装空间；四个安装孔的中心圆直径比法兰外径小8mm，孔边与法兰外边缘保留足够的壁厚，防止锁紧时孔位处出现开裂。下层的偏心台阶并非设计失误，而是针对特定安装场景的适配结构：当安装面背后存在凸起的电路元件或管路接头时，偏心结构可将基座主体偏移一定距离，避开干涉区域，同时侧方的开槽可直接让线缆从侧面引出，无需在安装面板上额外加工过大的过线孔，降低现场安装的加工难度。

　　关于外形尺寸与安装边界，该结构整体最大外圆直径为68mm，总高度为52mm，属于小型安装基座范畴，适配安装面板的开孔直径不小于30mm即可满足穿线需求。安装时需注意，法兰盘与安装面板的贴合面平面度需控制在0.05mm以内，若安装面存在焊接凸起或加工毛刺，需提前打磨平整，避免基座安装后出现倾斜，导致顶部传感元件的检测方向偏移。下层台阶的最大偏心距离为12mm，选型时需提前核对安装面背后的干涉区域尺寸，确认偏心方向与干涉区域对齐，侧方开槽的宽度为15mm，可容纳直径不超过12mm的线缆或气管穿过，若配套的传感元件线缆直径超过该尺寸，可适当扩展开槽宽度，但需注意开槽边缘与下层台阶外圆的保留壁厚不小于3mm，避免结构强度下降。

　　在实际建模与生产适配过程中，这类结构的圆角处理也有明确的工程逻辑：所有台阶的过渡处均设置R1的圆角，避免加工时出现应力集中，同时去除锐边防止安装时划伤操作人员；安装孔的上下两端均设置0.5mm的倒角，方便螺丝导入，也避免孔边的毛刺影响法兰与安装面的贴合度。顶部凸台的顶端设置C1的倒角，方便传感元件的装配导入，装配时可在配合面涂抹少量硅脂，既可以填充微观间隙提升定位稳定性，也能在后期维护拆卸时避免配合面锈蚀粘连。这类结构通常采用POM或铝合金材质加工，POM材质具备自润滑特性且绝缘性好，适用于弱电类传感元件的安装；铝合金材质重量轻强度高，适用于有一定振动的工业设备场景，可根据实际使用环境选择对应材质，建模时无需调整结构尺寸，仅需更改材质对应的密度参数即可完成重量核算。
