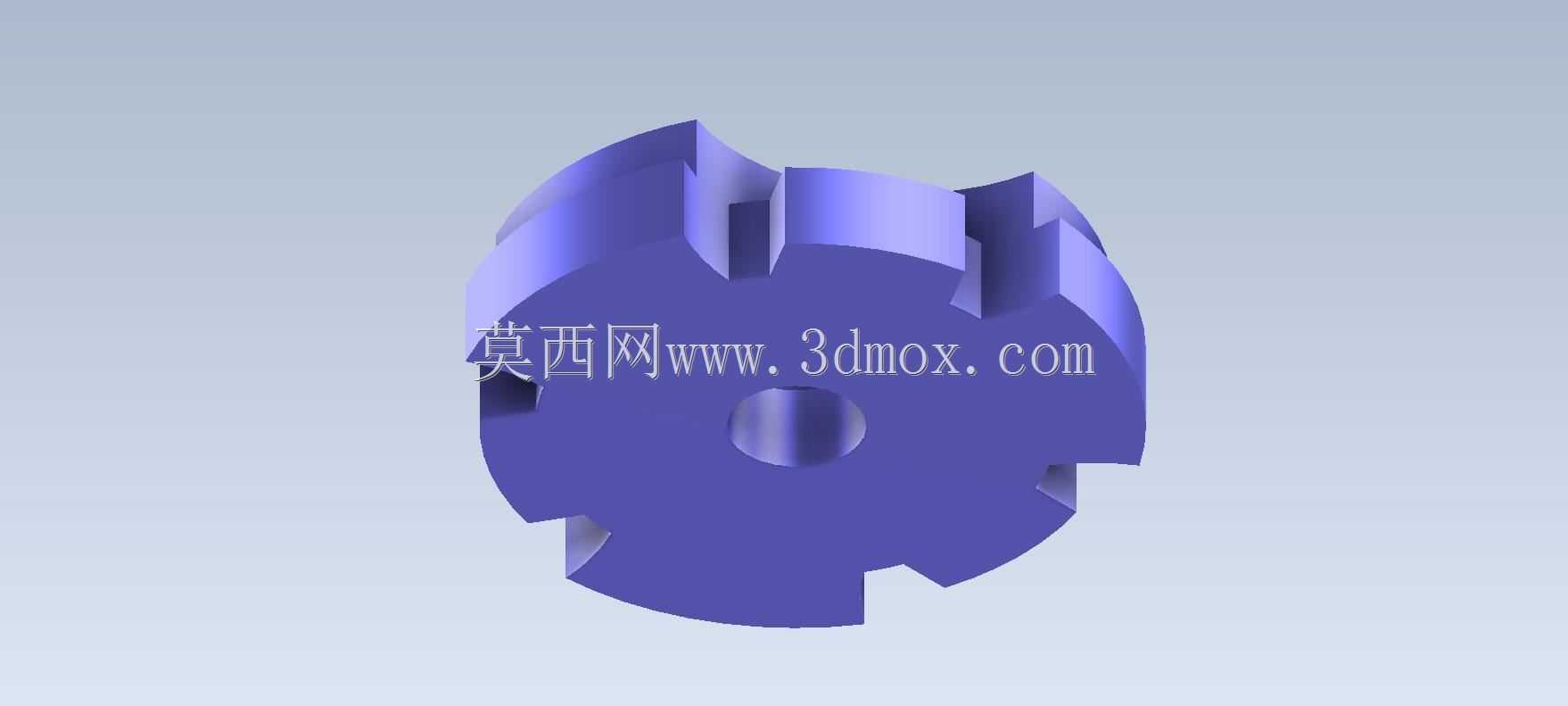

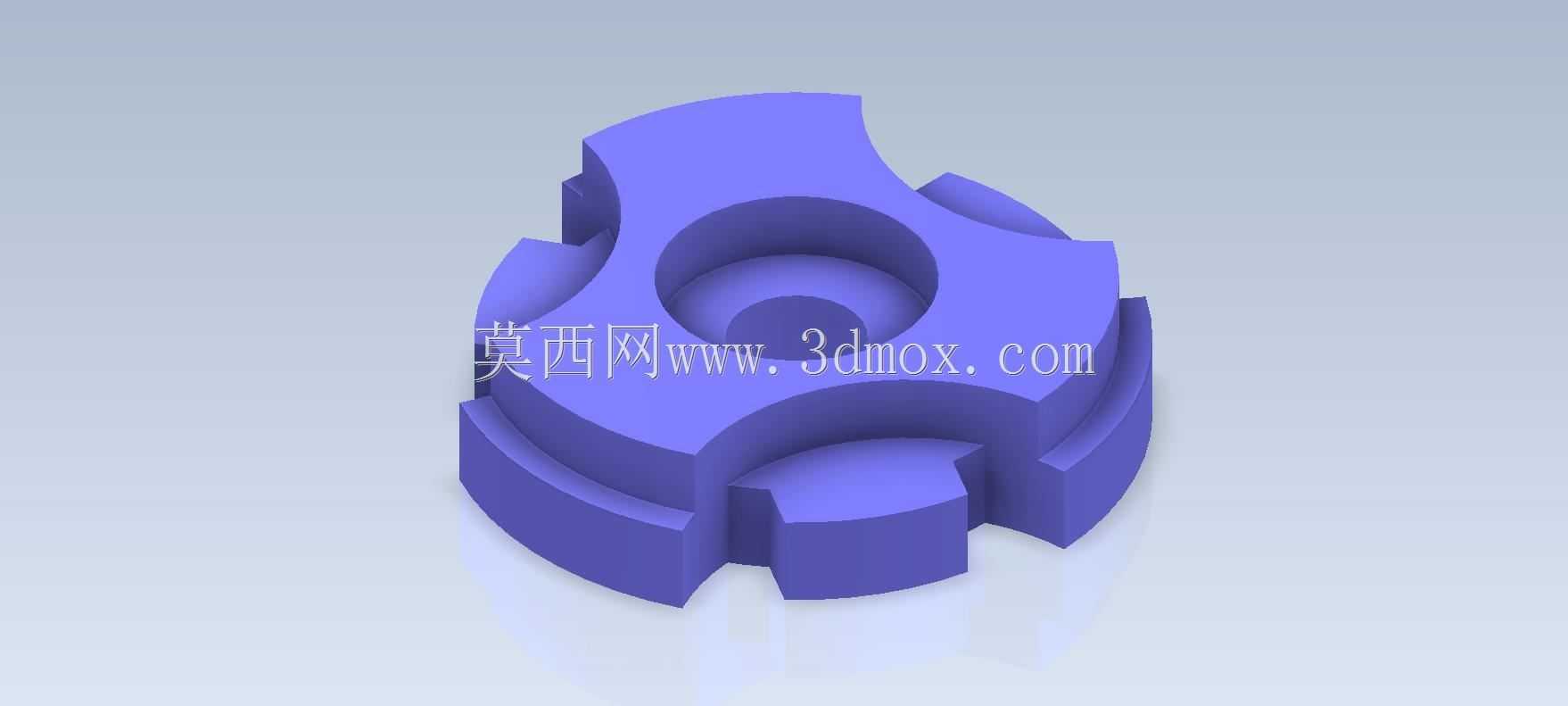

多凸耳式中空回转类机械练习构件

　　这类带周向凸耳的中空回转构件，常见于间歇传动机构、定位锁紧组件以及小型工装的转位模块中，日常接触到的自动化转台分度卡位、小型设备的旋钮定位结构里，都能看到同构型零件的身影。从结构本身来看，中心的阶梯通孔是核心的装配基准，大直径内孔用于穿装主轴或者定位芯轴，小直径的内台阶可以用来容纳轴端挡圈、止推垫片这类限位零件，避免轴向窜动，孔壁的同轴度公差一般会控制在IT7级以内，保证回转过程中不会出现偏心卡滞的问题。周向均匀分布的四个凸耳结构，是整个零件的功能核心，每个凸耳的外侧弧面和主体外圆保持同曲率过渡，不会出现突兀的棱角，既减少了回转过程中的风阻，也能避免和周边配合件发生刮碰；凸耳之间的内凹弧面是卡位工作面，工作时和定位销、

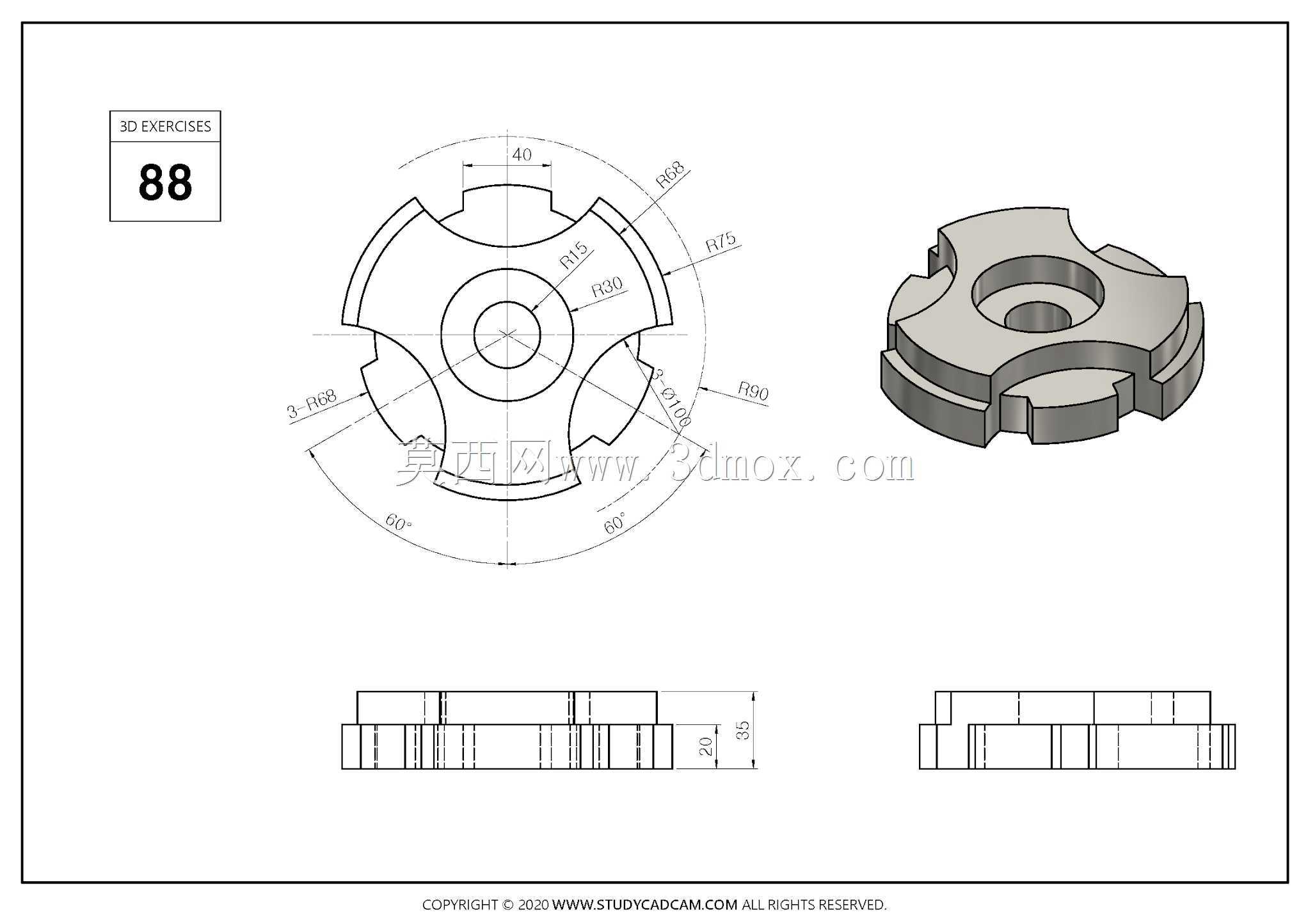

　　滚柱这类锁紧件配合，实现固定角度的转位停顿，每个凸耳的端面都做了等厚设计，和主体的下层台阶形成高度差，这个台阶面可以作为轴向定位面，装配时贴紧轴承端面或者机架的安装面，不需要额外调整轴向间隙。做这类零件的三维建模时，首先要确定中心孔的基准轴线，先绘制主体的回转截面，通过旋转特征做出基础的中空盘体，再绘制单个凸耳的截面轮廓，通过圆周阵列得到四个均布的凸耳结构，最后对所有的棱边做统一的圆角过渡，避免应力集中——要注意凸耳和主体衔接处的圆角半径不能过小，否则受侧向推力的时候容易在根部出现应力断裂，实际生产中这个位置的圆角一般会取壁厚的1/5到1/4，兼顾强度和装配空间。从安装边界来看，这类零件的最大外圆尺寸一般根据配套的机构空间设定，

　　下层台阶的直径要小于凸耳的最大回转直径，装配时下层台阶嵌入机架的安装沉孔内，凸耳的下表面和沉孔端面保留0.1到0.2mm的间隙，避免转动时出现摩擦阻力；中心通孔的尺寸要和配合的主轴保持间隙配合，公差带选H7/g6即可，既保证转动灵活，又不会出现过大的径向晃动。在实际应用场景里，这类构件如果用在手动旋钮的定位结构上，凸耳的内凹面会和弹簧顶紧的钢珠配合，转动时钢珠落入凹面就会产生段落感，给操作者明确的档位反馈；如果用在自动化的间歇分度机构上，凸耳的侧面会和摆杆的驱动头配合，把摆杆的往复摆动转换成构件的间歇回转，每次转动90度完成一个工位的切换，这时候凸耳侧面的形位公差就需要严格控制，保证每次转位的角度误差在允许范围内，

　　不会出现工位偏移的问题。设计这类零件的时候还要考虑材料的选择，如果是轻载的手动机构，用POM或者尼龙材质就可以满足需求，运转噪音小，不需要额外润滑；如果是自动化设备上的传动构件，一般选用45号钢做调质处理，表面做发黑防锈，受冲击载荷比较大的场景还可以选用合金结构钢做表面淬火，提高凸耳工作面的耐磨性，延长零件的使用寿命。建模过程中还要注意各个特征的参数化关联，比如凸耳的数量、中心孔的直径、整体的厚度这些参数都要设置成可变量，方便后续根据不同的安装需求调整尺寸，不需要重新绘制整个模型，提高设计迭代的效率；另外所有的配合面都要明确标注粗糙度要求，和轴配合的内孔、和机架贴合的台阶面粗糙度要达到Ra1.6，非配合的外表面粗糙度达到Ra3.2就可以满足使用要求，不需要过高的加工精度造成成本浪费。
