机械基础练习用异形支撑连接结构

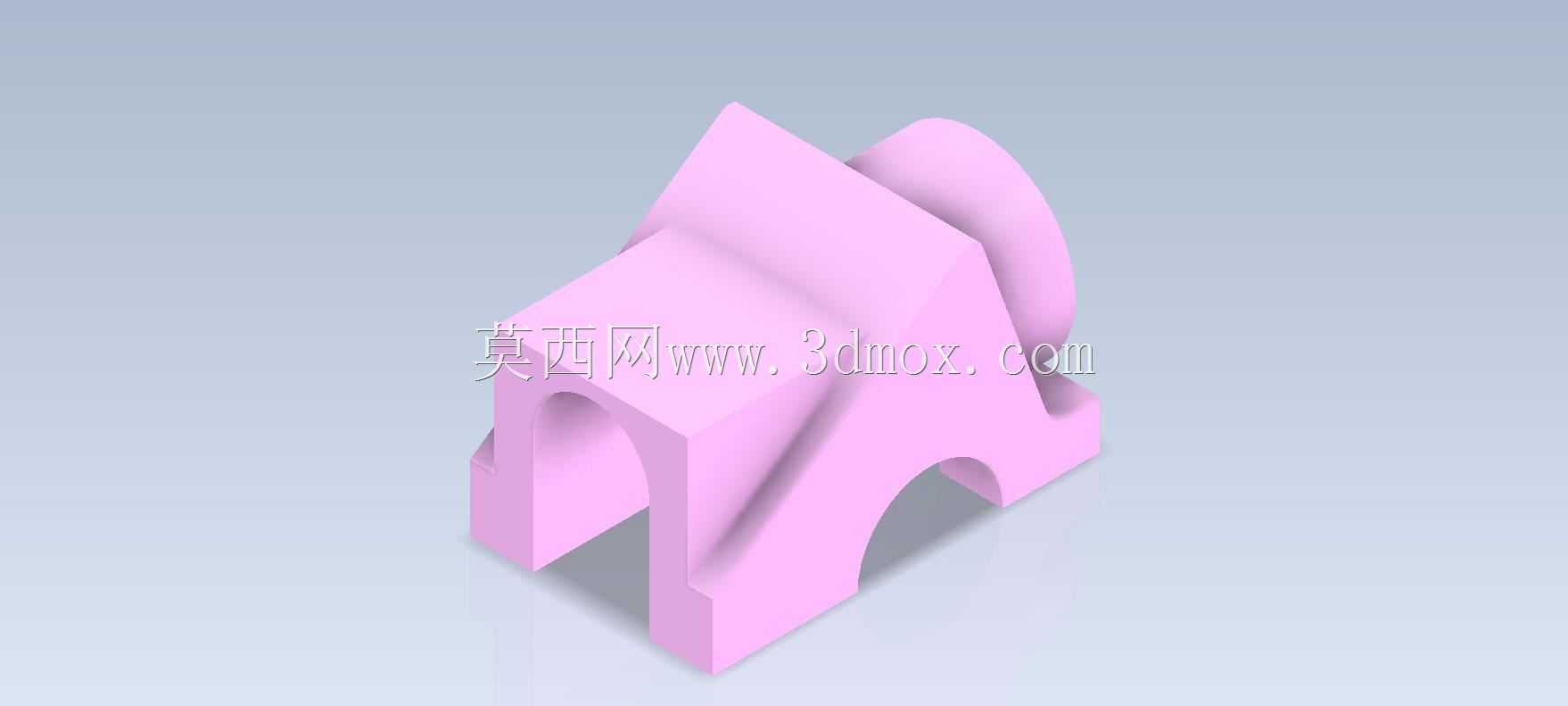

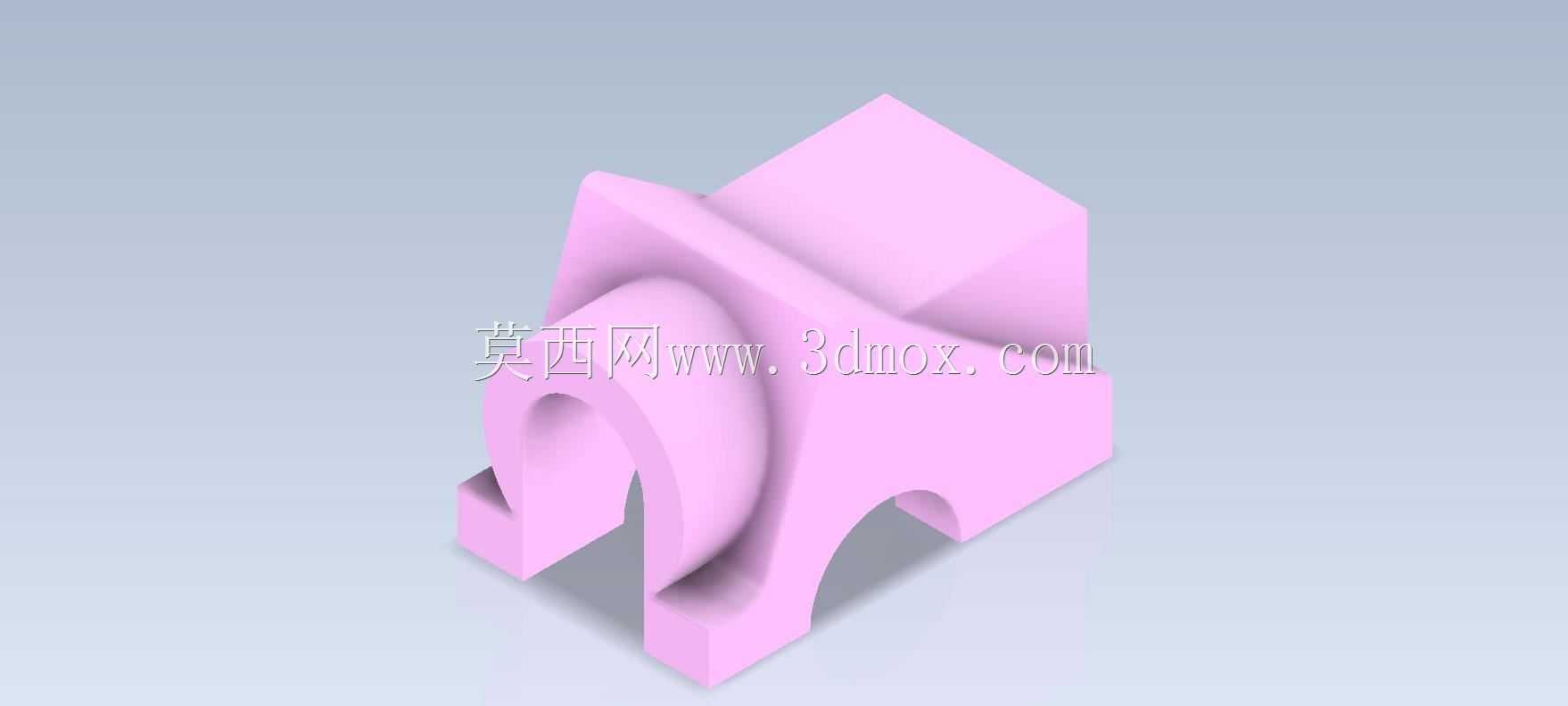

　　这类异形支撑连接结构常见于小型自动化设备的机架接驳位、检测工位的定位支撑组件，以及教学实训类的机械装调平台中，主要承担相邻功能模块的载荷传递、位置限定作用，部分同构型零件也会作为工装夹具的基体连接件，在小载荷、多安装面的工位场景中适配性较强。从结构功能来看，该零件采用对称式拱形镂空设计，两侧的拱形槽一方面可以规避相邻装配组件的凸起结构，避免装配干涉，另一方面能在保证整体结构刚度的前提下降低零件自重，减少材料消耗，适合采用注塑或3D打印工艺快速制作，也可通过铝块铣削加工制作金属材质的功能件。零件上部的斜向支撑肋从顶部安装面延伸至侧部立板，能有效抵消垂直方向载荷带来的侧向弯矩，避免立板受力后出现形变，

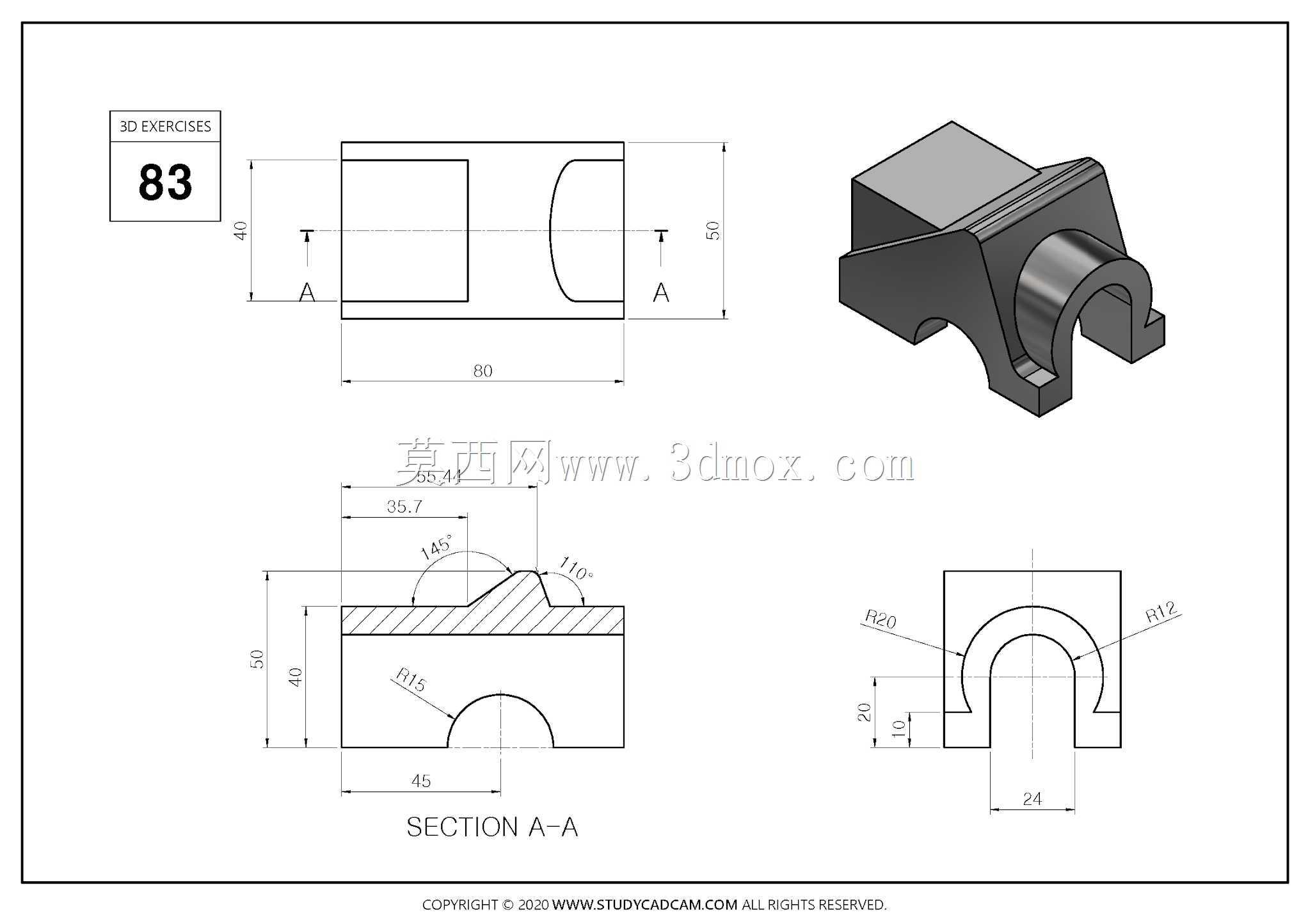

　　侧部附带的半圆柱凸台可作为铰接位或轴套安装位，用来连接摆杆、滚轮这类需要转动配合的附属零件，凸台的端面与主体立板保持齐平，能保证轴类零件装配后的同轴度，减少装配时的调整工作量。设计这类练习零件时，首先要确定各安装面的位置公差要求，底部的两个支撑脚底面需要保证共面，平面度控制在0.02mm以内，才能保证零件安装后不会出现翘曲，上部的安装平面与底面的平行度需要根据实际承载需求设定，常规实训场景下控制在0.05mm即可满足使用要求。拱形槽的内圆弧需要与相邻装配零件的外轮廓保留0.5-1mm的间隙，避免加工误差导致装配卡滞，侧部半圆柱凸台的中心高度需要与对接的转动件中心高保持一致，公差控制在±0.03mm范围内，

　　防止转动件装配后出现别劲问题。从安装边界来看，该零件的整体外轮廓尺寸适配小型工位的安装空间，底部支撑脚的宽度可适配M4-M6规格的内六角螺栓安装，安装孔位可根据实际需求在支撑脚平面上加工，不需要额外增加凸台结构，上部安装面预留的平面区域可安装小型传感器支架、挡片或者定位块，不需要额外加装转接板。建模过程中需要注意各特征的过渡圆角处理，立板与支撑肋的连接处采用R2-R3的圆角过渡，能有效减少应力集中，避免零件受冲击时出现开裂，拱形槽的棱边做0.5mm的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用。这类结构虽然是CAD练习用模型，但所有特征都贴合实际工业零件的设计逻辑，没有冗余的非功能性特征，每个曲面、

　　每个槽位都对应实际装配或受力需求，对于初学者掌握实体建模中的拉伸、切除、肋特征、圆角命令的组合使用有很强的训练作用，同时也能帮助初学者建立“结构服务于功能”的设计思维，避免建模时只追求外观效果而忽略实际工程需求。在实际工业场景中，同类型的支撑件还会根据使用场景调整壁厚，比如用于重载工位的金属件会将立板壁厚增加2-3mm，拱形槽的圆弧半径适当加大，用于轻量化场景的塑料件则会在肋板上做减重孔处理，进一步降低零件重量，而这个练习模型的参数设置刚好处于通用场景的中间值，可作为同类型零件设计的基础模板，根据实际工况调整参数即可快速生成适配不同场景的零件模型。
