带法兰连接的90度弯管管路构件

　　在流体输送管路系统的布设场景中，这类带法兰的弯管构件是改变管路走向的核心连接部件，常见于化工流体输送、市政给排水、暖通空调循环、工业设备液压与气动回路等场景，用来在管路需要转向的位置完成两段直管的对接，避免管路硬弯折造成的流体阻力激增、管路应力集中开裂等问题。不同于焊接式弯管，法兰连接的形式让该构件具备可拆卸特性，后期管路检修、阀件更换、管路改向时无需切割破坏原有管路，仅需拆卸法兰螺栓即可完成拆装作业，大幅降低现场运维的工作量。

　　从功能特性来看，该弯管两端采用标准法兰盘结构，法兰盘上均匀分布螺栓过孔，安装时通过螺栓配合密封垫片即可实现与两端带配对法兰的直管、阀件、设备接口的刚性密封连接，连接强度可靠，可承受管路内一定的流体压力与管路振动载荷，密封性能可满足常规工业流体输送的无泄漏要求。弯管段采用平滑圆弧过渡结构，内壁无明显折角，流体经过转向位置时的流态更平稳，可有效降低局部水头损失，减少输送过程中的能耗，同时避免直角弯管处容易出现的介质沉积、流道冲刷磨损过快的问题，尤其适合输送含少量固体颗粒的流体介质时使用，可延长管路构件的使用寿命。

　　设计这类弯管构件时，首先需要根据管路系统的公称通径确定弯管的内径尺寸，保证弯管通流面积与连接管路一致，避免通径变化造成的节流效应。弯管的弯曲半径需要结合安装空间与流体阻力要求综合确定，弯曲半径过小时流体转向过于急促，局部阻力系数会大幅升高，弯曲半径过大则会占用过多安装空间，不利于紧凑布设的管路系统使用，常规工业应用中该类弯管的弯曲半径多取1.5倍公称通径，兼顾阻力特性与空间占用需求。两端法兰的尺寸需要匹配对应压力等级的标准法兰规范，螺栓孔的分布圆直径、孔数、孔径都要符合配对法兰的标准要求，保证现场安装时的互换性，避免出现螺栓孔错位无法对接的问题。法兰与弯管段的连接位置需要做圆弧过渡处理，减少焊接或成型过程中的应力集中，避免管路承压时在连接位置出现开裂失效。

　　从安装边界来看，该弯管的安装占用空间由弯管的弯曲半径、两端法兰的外径共同决定，布设管路时需要在转向位置预留出对应弯管的安装空间，同时预留足够的螺栓拆装操作空间，保证法兰螺栓可以顺利穿入与紧固。安装时需要注意法兰密封面的清洁，配合对应压力等级的密封垫片，螺栓紧固时要采用对角分次紧固的方式，保证法兰面受力均匀，避免因垫片压偏或受力不均造成的泄漏问题。弯管安装完成后需要根据管路系统的设计压力做耐压试验，确认连接位置无渗漏后才可投入正常使用。在有振动的管路场景中，还可在弯管附近加装管路支撑，减少管路振动对法兰连接位置的交变载荷，提升连接结构的长期可靠性。

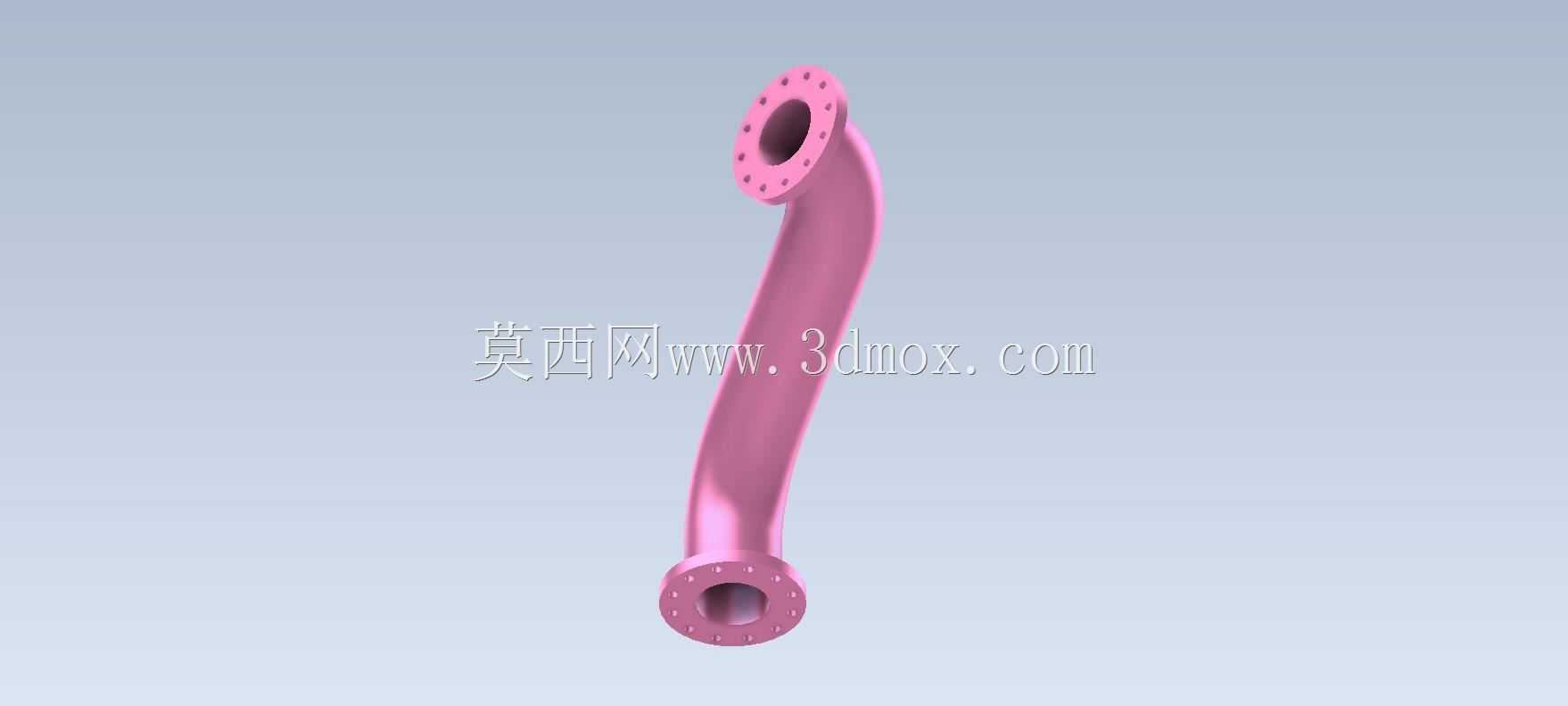

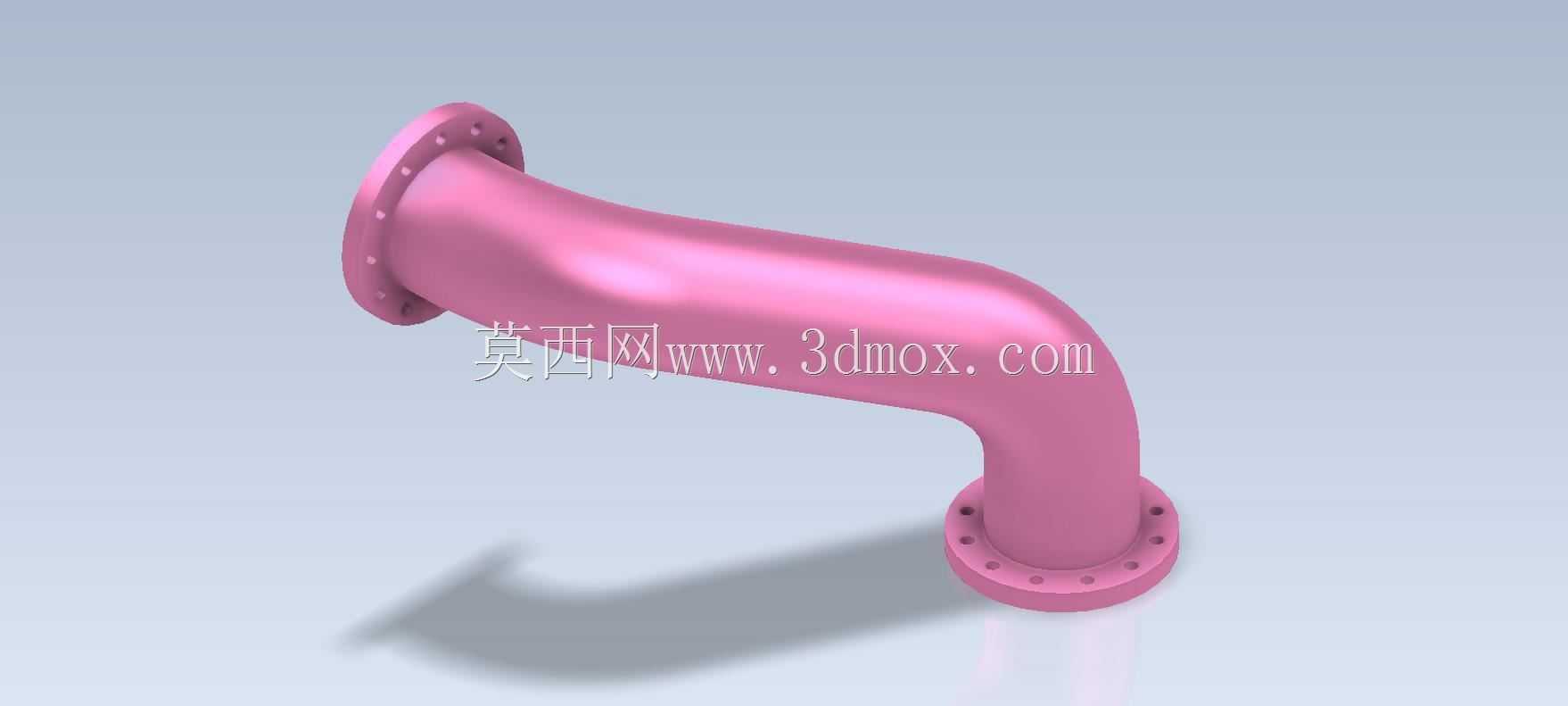

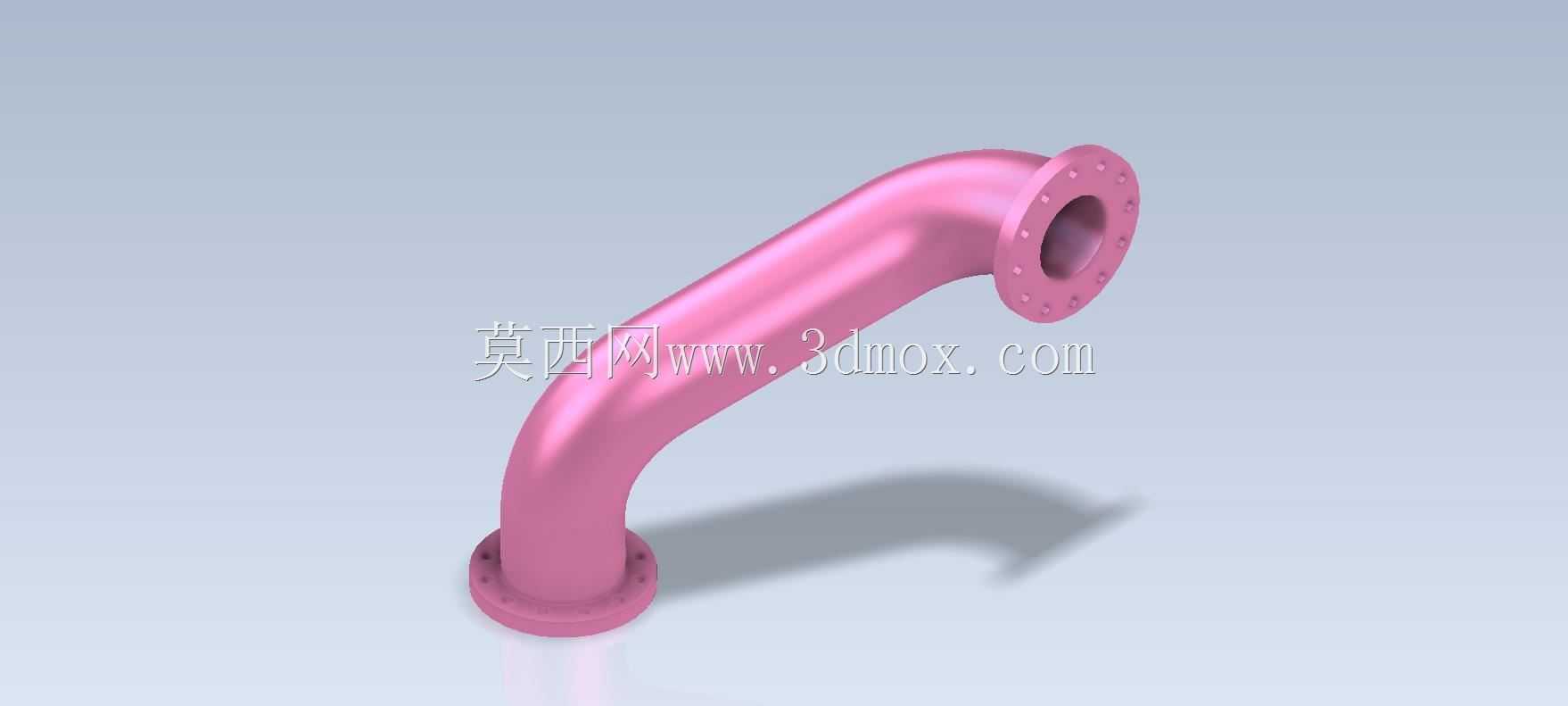

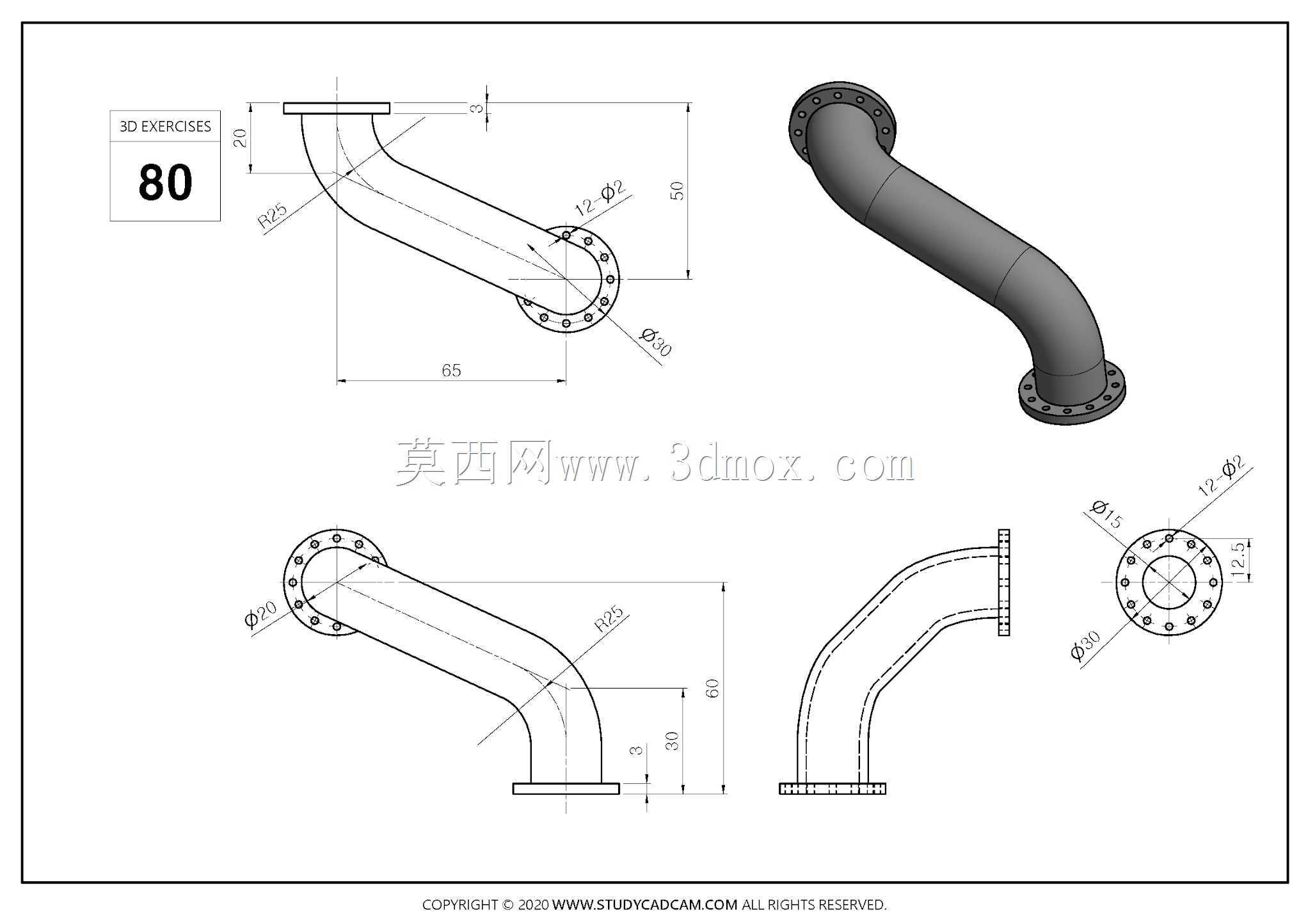

　　这类弯管构件的建模过程需要重点关注弯管段的平滑过渡与法兰特征的参数化匹配，建模时可先绘制弯管的中心轨迹线，通过扫掠特征生成弯管的主体结构，再在两端添加匹配标准的法兰特征，对螺栓孔、法兰密封面等细节做精细化处理，保证模型的尺寸参数可直接对接后续的工程图生成、数控加工或3D打印验证流程。对于不同压力等级、不同通径的同类型弯管，可通过参数化驱动的方式快速调整尺寸参数，生成符合不同设计要求的构件模型，提升管路系统的设计效率。
