U形夹吊环螺栓连接固定支架结构

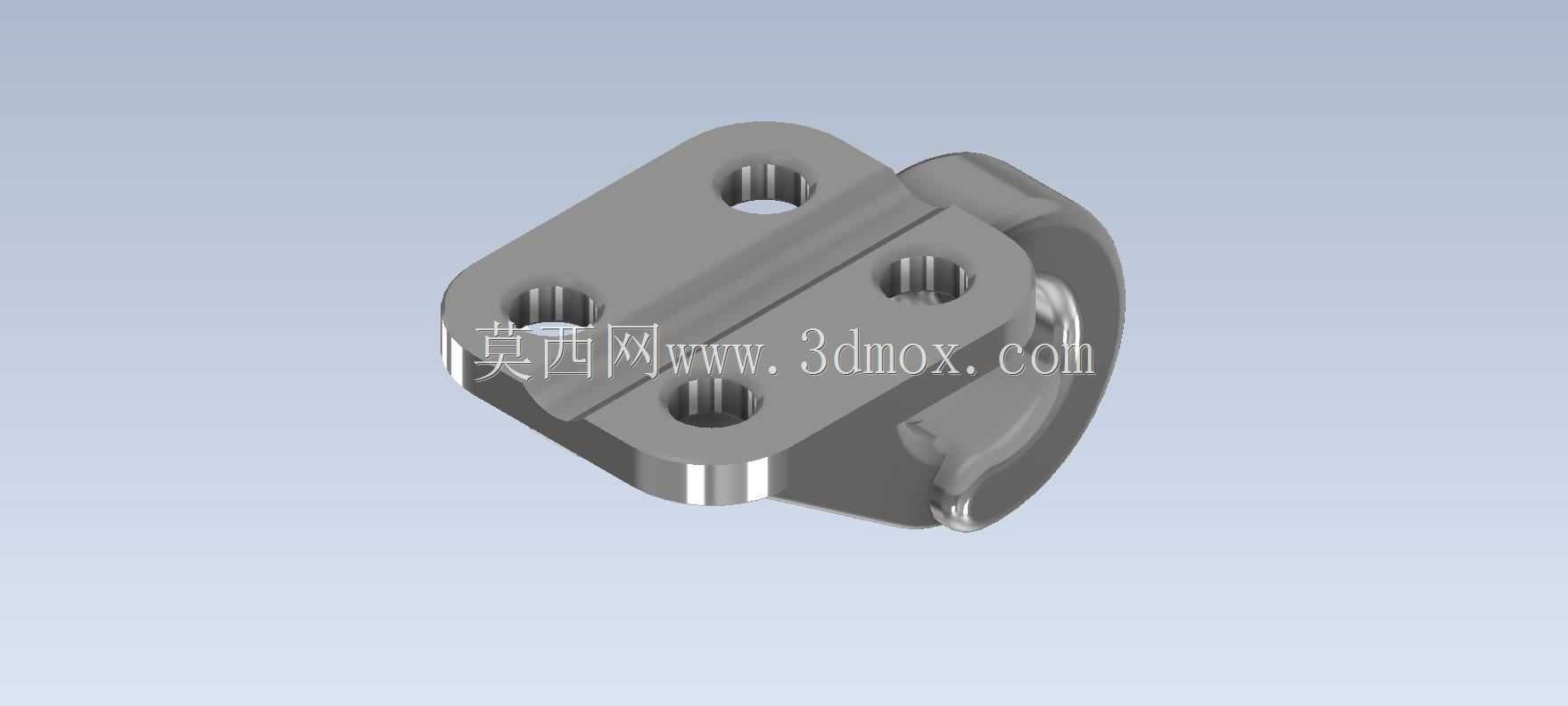

　　这类带U形夹结构的吊环螺栓支架，在工业现场的应用场景覆盖范围极广，从车间内的小型工装夹具挂载、轻型设备的起吊定位，到自动化产线旁的线缆拖链悬挂、气动管路的固定支撑，都能见到同结构类型零件的身影。区别于普通的平板吊耳，这款支架在结构设计上做了针对性的受力强化，底座采用带圆角的矩形法兰结构，四个安装孔呈对称分布，安装时可通过螺栓穿过孔位将整个支架牢牢固定在设备基体或者安装面之上，法兰面与安装面完全贴合，能有效分散挂载时的压应力，避免局部应力集中导致的基体变形。

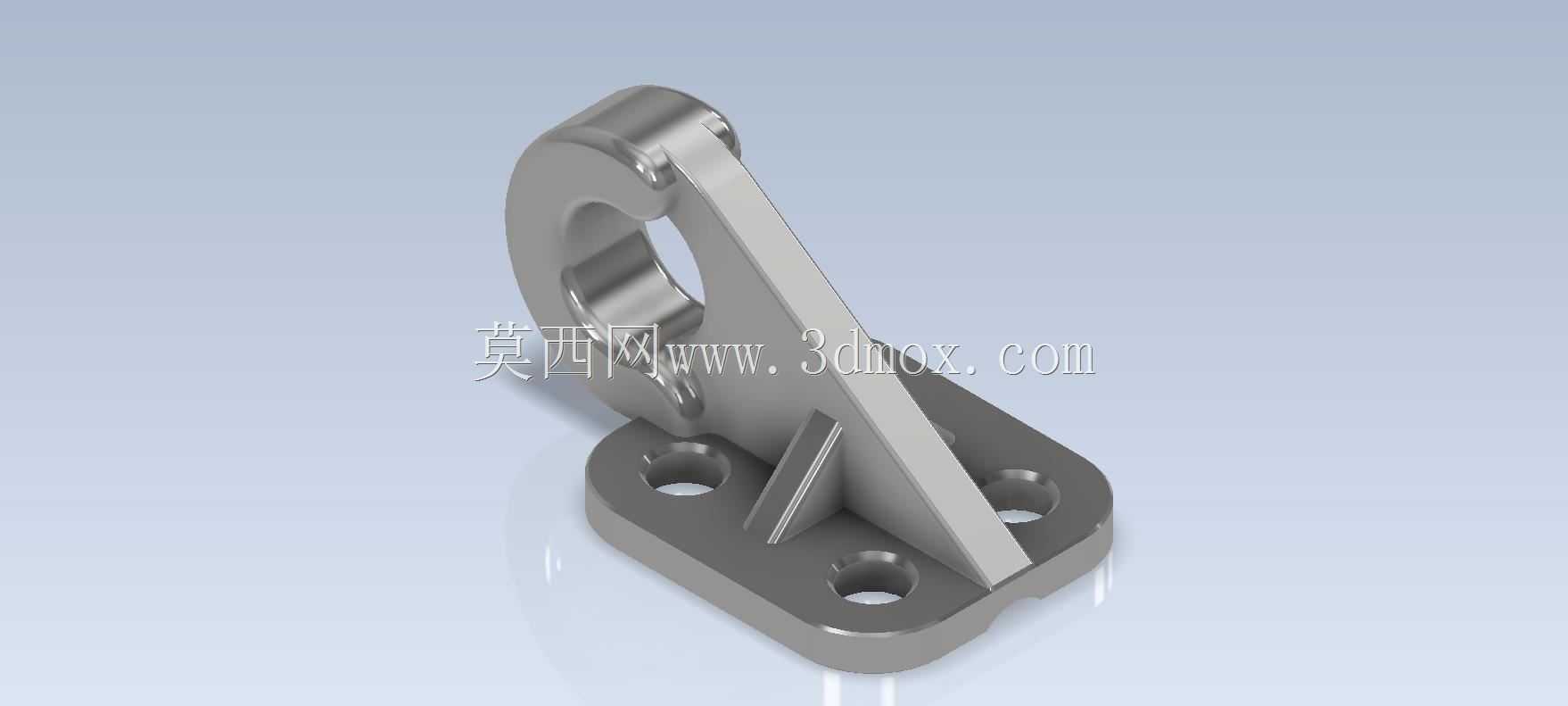

　　从受力路径来看，U形夹的吊环部分是主要的载荷承载区，设计时特意在吊环与底座的连接位置增加了三角形加强筋，筋板从吊环侧壁一直延伸到底座法兰的上表面，刚好衔接两个垂直方向的受力面，当吊环部位承受垂直方向的拉力或者斜向的拉扯力时，筋板可以将载荷快速分散到底座的整个法兰面，而不是让连接位置单独承受弯矩，这一设计能大幅提升支架的额定承载能力，避免长期受载后连接位置出现疲劳裂纹。吊环的内孔做了圆弧过渡处理，没有尖锐的棱角，不管是穿入卸扣、吊环螺栓还是直接挂载钢丝绳，都能减少对索具的磨损，同时内孔的孔径尺寸经过匹配设计，能适配常用规格的标准连接件，不需要额外做扩孔或者衬套加工就能直接使用。

　　安装边界方面，这款支架的底座厚度、吊环的伸出高度都经过合理匹配，安装后吊环内孔的中心距离安装面的高度预留了足够的操作空间，不管是用工具拧紧紧固件还是穿入索具，都不会和安装面发生干涉。四个安装孔的孔位间距遵循通用的安装规范，和常见的设备安装预留孔位能直接适配，不需要在安装基体上重新打孔调整位置。U形夹的开口宽度也做了尺寸优化，既能保证足够的连接强度，又不会因为开口过宽导致连接件在内部出现过大的窜动间隙，减少挂载后出现的晃动问题。

　　在实际设备使用中，这类支架往往不是单独受力，很多时候会成对或者成组使用，比如在小型料箱的起吊点位、设备检修门的开启支撑结构、轻型机械手的管线挂载点上，都需要这种结构紧凑、安装便捷的固定支架。设计时没有采用多余的复杂曲面，所有的加强结构都贴合受力方向布置，既不会额外增加零件的整体重量，又能把材料的利用率提到最高，加工时不管是采用铣削加工还是铸造成型，都能快速完成生产，不需要复杂的工装夹具。零件的所有外边缘都做了倒角处理，没有锋利的飞边，安装操作时不会划伤操作人员，也能减少应力集中导致的零件断裂风险。

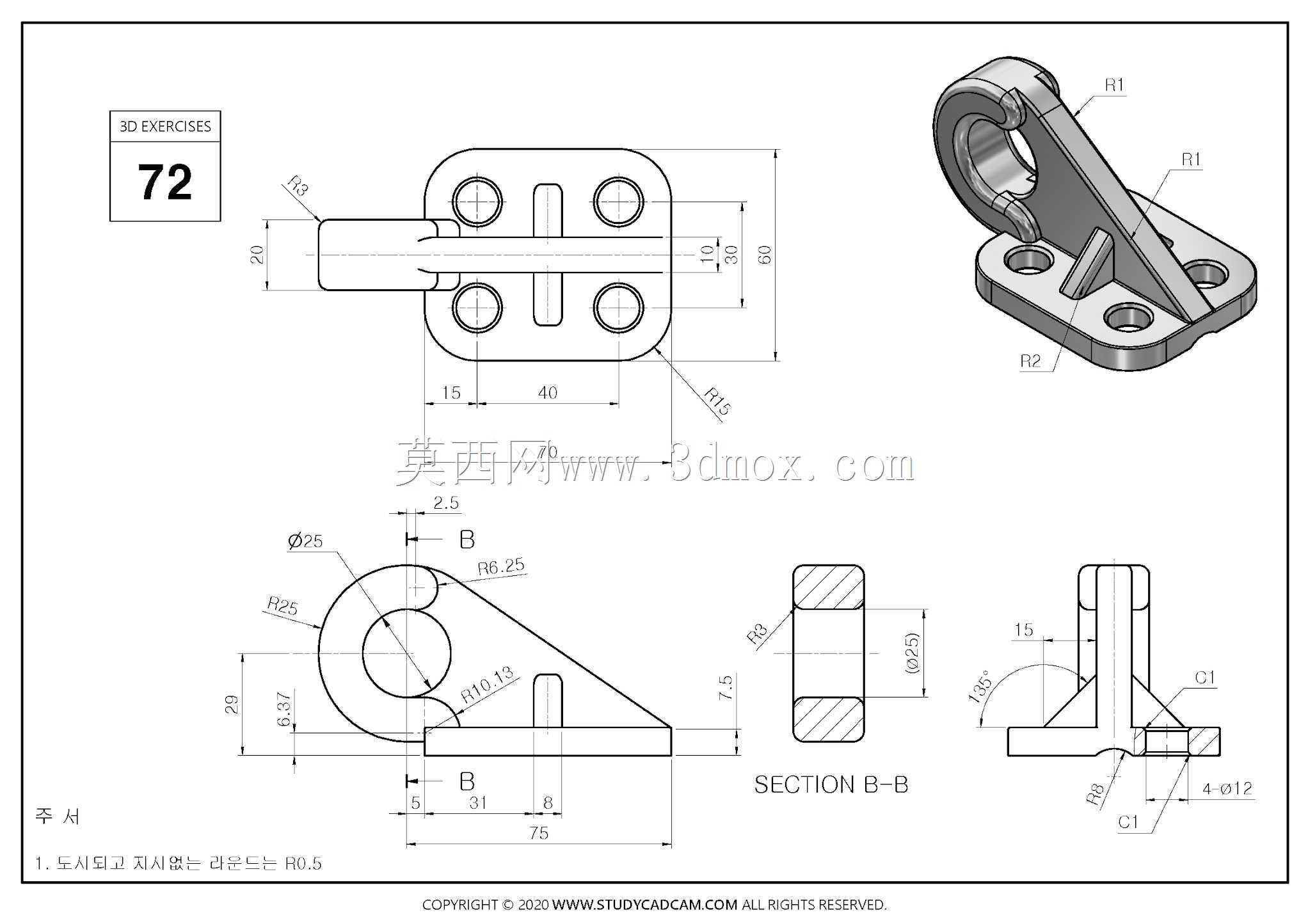

　　从结构设计的逻辑来看，这款支架没有追求花哨的外观，所有的结构特征都服务于实际的承载需求：底座的法兰结构保证安装稳定性，加强筋提升连接位置的结构强度，U形吊环的内孔尺寸适配通用连接件，整体的外形尺寸控制在紧凑的范围内，不会占用过多的安装空间，不管是在狭小的设备内部安装，还是在开阔的车间工位上使用，都能很好地适配安装环境。在做三维建模的时候，这类零件需要重点关注安装孔的位置度、吊环内孔的同轴度以及加强筋与两个连接面的衔接过渡，这些尺寸公差会直接影响后续的安装适配性和实际承载能力，如果孔位偏差过大，安装时就会出现螺栓无法穿入的问题，如果加强筋的过渡圆角处理不到位，受载时就容易在应力集中位置出现断裂。
