星型底座铰接式机械连接支座结构设计

　　这类带星型安装底座的铰接支座，在轻工自动化输送线、小型检测设备的角度调节机构中十分常见，核心作用是实现两个构件之间的可调角度铰接连接，同时保证安装后的连接刚性，避免设备运行过程中出现连接位晃动、角度偏移的问题。从实际应用场景来看，这类零件常被用在光电传感器安装支架、小型气动执行件的铰接固定位、物料导向挡板的角度调节支座上，相比普通的平板式铰接座，星型底座的设计能在不增加整体安装占用面积的前提下，分散螺栓连接的受力点，降低单个安装螺栓承受的剪切载荷，尤其适合有小幅振动的设备安装位，能有效避免长期运行后螺栓松动导致的连接失效。

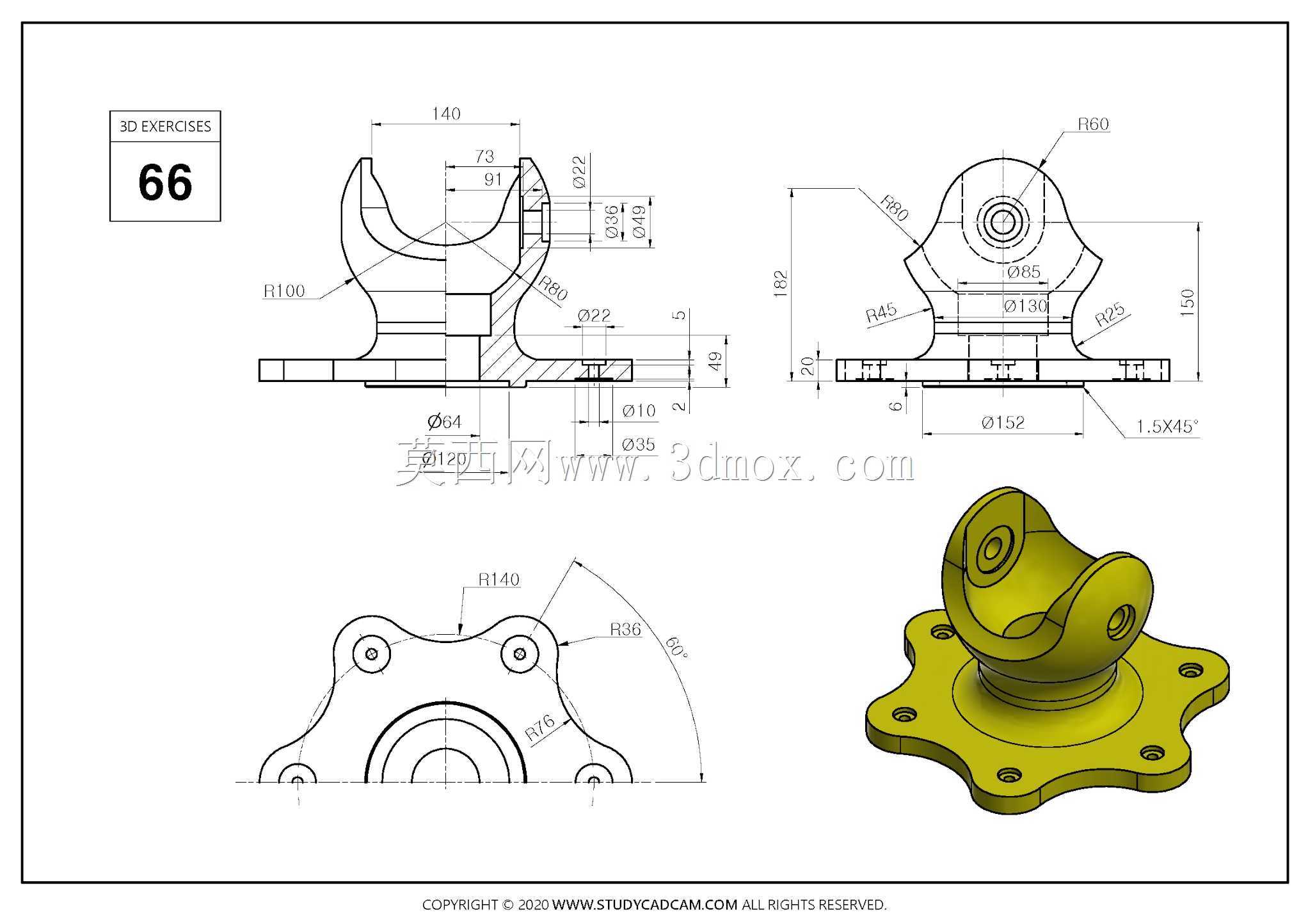

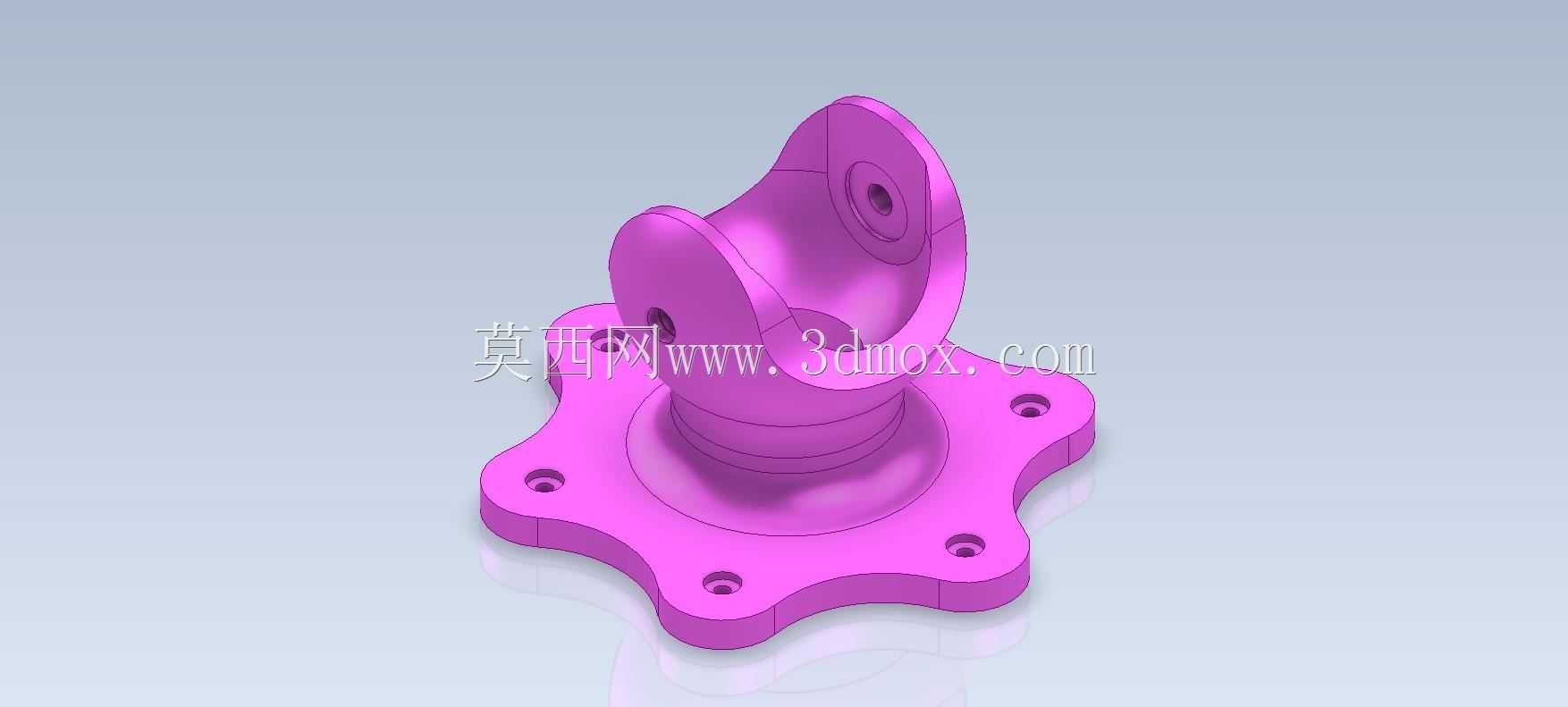

　　从功能特性上看，该零件分为上下两个功能区段，下部的星型法兰底座为安装固定段，六个均匀分布的安装孔沿法兰外沿的花瓣凸台布置，每个安装孔位都做了局部加厚的凸台设计，一方面能保证螺栓拧紧时的接触面压强足够，避免薄法兰面被螺栓压溃变形，另一方面凸台结构也能增加底座的整体抗弯截面模量，当上部铰接段承受侧向载荷时，底座不会因为根部应力集中出现断裂。上部的双耳铰接段为功能连接段，两个对称布置的铰接耳板上预留了同轴的销轴安装孔，耳板与下部底座之间通过渐变的锥形过渡段连接，过渡段的壁厚从底座位置向上逐步收窄，既保证了力流传递的平顺性，避免直角连接处的应力集中，也能在满足结构强度的前提下减少零件的整体重量，降低材料消耗。

　　设计这类零件的时候，首先要确定的是安装边界尺寸，也就是星型底座的最大外圆直径，这个尺寸直接决定了安装时需要预留的操作空间，通常要根据配套的安装螺栓规格来确定每个花瓣凸台的外伸长度，保证螺栓安装时扳手有足够的操作空间，不会和相邻的设备构件产生干涉。其次是铰接段的销轴孔中心高度，这个尺寸直接关系到被连接件的调节行程范围，中心高度过低会导致被连接件在角度转动时和底座表面产生磕碰，过高则会增加整个支座的力臂长度，放大连接处的弯矩载荷，提升对零件结构强度的要求。在细节结构处理上，铰接耳板的内侧要做适当的倒角处理，方便销轴的装配导入，同时耳板的外侧端面要和销轴孔保持垂直，避免销轴安装后出现偏载，导致铰接转动卡滞。底座上的安装孔通常设计为光孔，适配普通的内六角圆柱头螺栓，孔位的位置度公差要控制在合理范围内，保证和安装基板上的螺纹孔能顺利对齐，不会出现螺栓无法穿入的问题。

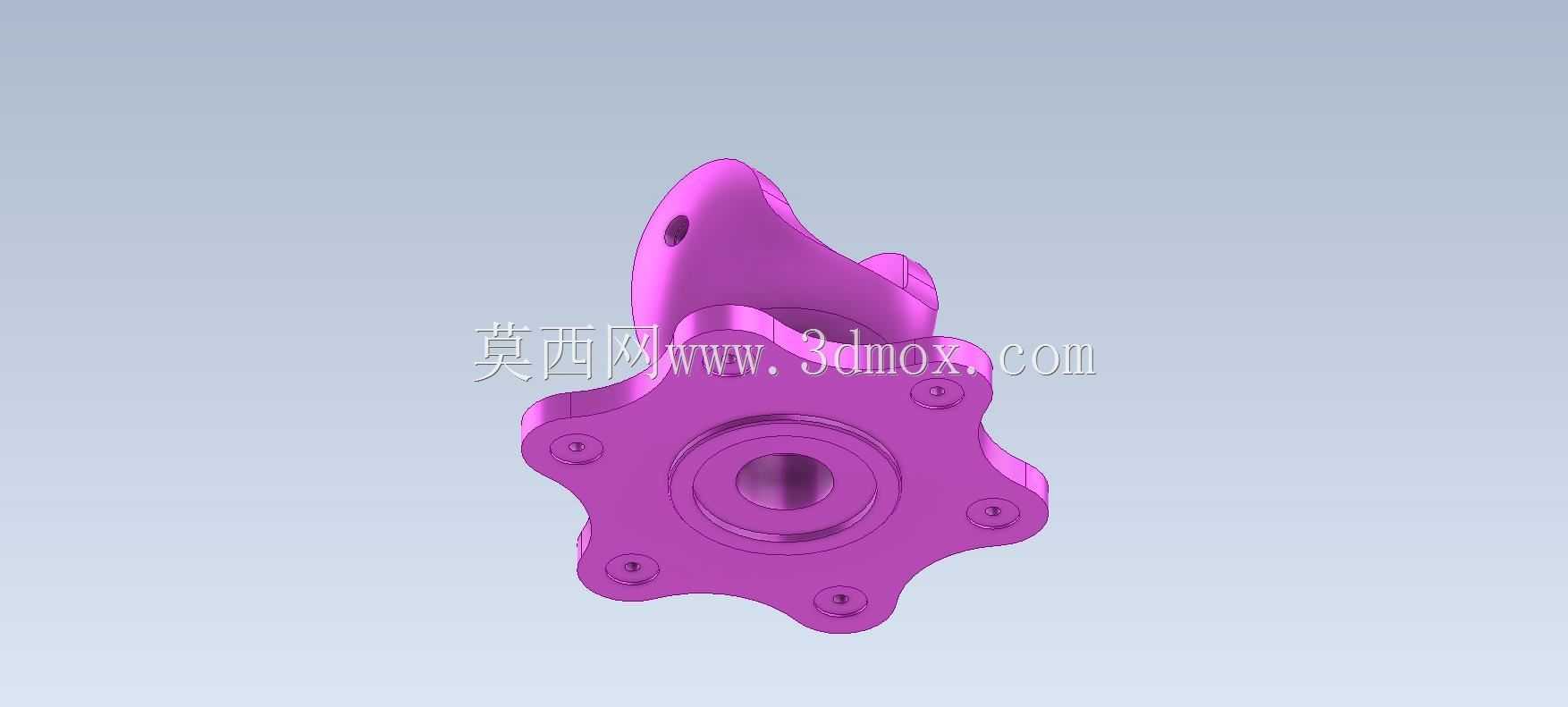

　　从建模逻辑来看，这类零件适合采用多特征组合的方式构建，首先绘制下部星型底座的截面草图，通过拉伸生成底座的基础实体，之后绘制上部铰接段的旋转截面，通过旋转生成锥形过渡段和双耳铰接的基础结构，再对两个特征进行布尔合并，之后依次切除安装孔、销轴孔，最后对所有的锐边做倒圆角处理，倒圆角的半径要根据相邻壁面的厚度来确定，避免出现圆角过大导致的局部壁厚不均，或者圆角过小无法有效缓解应力集中的问题。在实际生产中，这类零件如果用于小载荷场景，可以采用增强尼龙注塑成型，成本低重量轻，适合批量配套在轻工设备上；如果用于载荷较大、有冲击的场景，则可以采用铝合金压铸或者碳钢切削加工，表面做氧化或者喷塑处理，提升防锈能力。需要注意的是，当采用金属材质加工时，铰接耳板的销轴孔内壁可以做适当的表面硬化处理，避免长期铰接转动导致孔壁磨损，出现间隙过大影响连接精度的问题。在装配环节，安装底座的六个螺栓要采用对角分次拧紧的方式，避免单个螺栓受力过大导致底座安装倾斜，保证铰接段的销轴轴线和安装基准面保持平行，让被连接件的角度调节能顺畅进行，不会出现卡滞或者别劲的情况。
