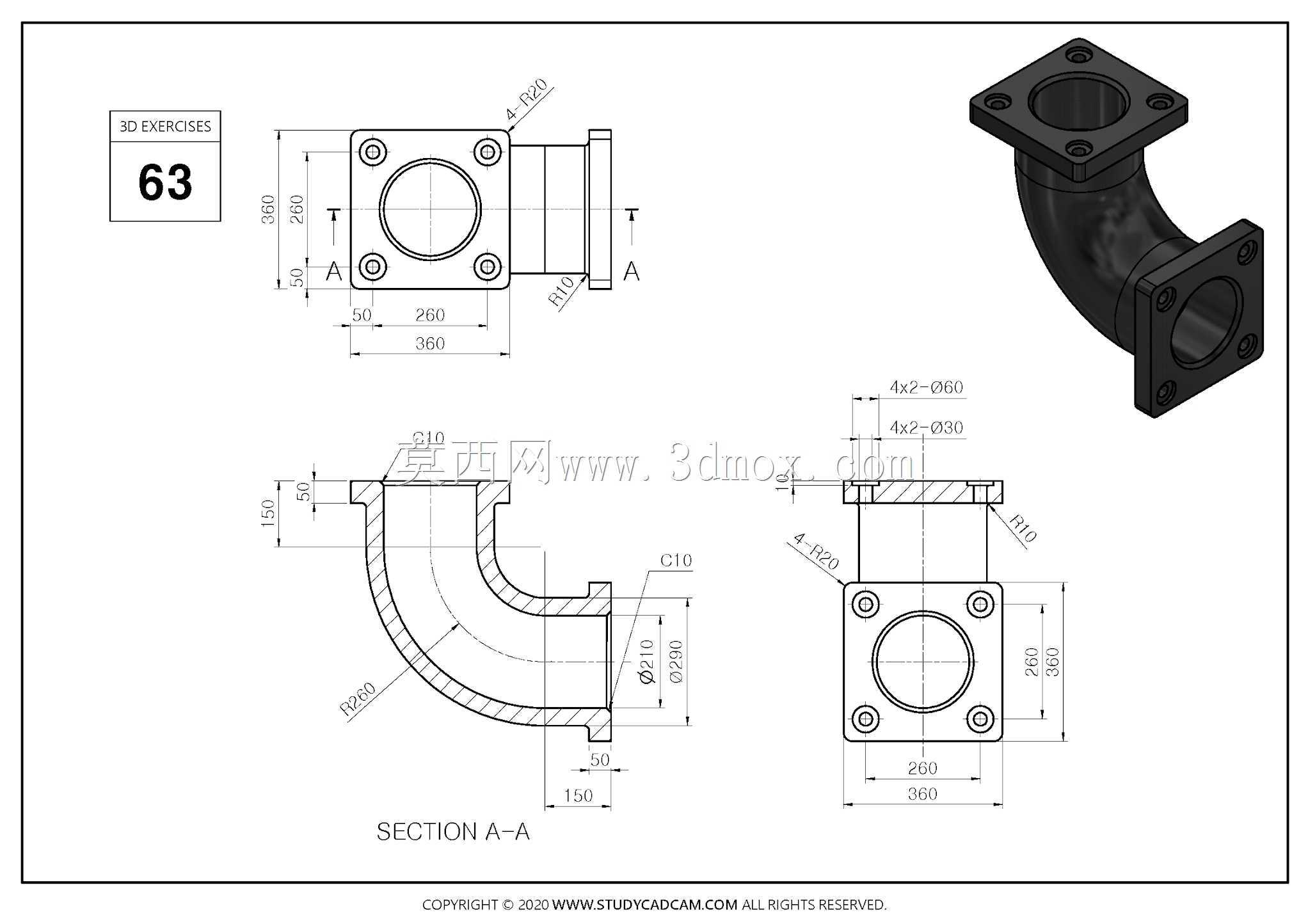

90度弯通方形法兰连接管道接头结构

　　这类90度弯通方形法兰接头，在流体输送管路系统里属于转向连接的核心部件，常见于液压站油路排布、工业冷却水循环管路、低压气动输送管线、小型化工介质输送支路等场景，主要作用是在有限安装空间内完成管路直角转向，同时通过两端法兰结构实现与阀组、泵体出口、设备腔体接口的刚性密封连接，避免管路弯折带来的流阻陡增与应力集中问题。

　　从功能特性来看，该接头采用等通径弯转结构，流道内壁做圆弧过渡处理，转向段曲率半径经过匹配通径的优化，能大幅降低介质转向时的局部阻力损失，减少流体在弯角处形成涡流的概率，既可以降低输送过程中的压力损耗，也能避免含颗粒介质在弯角处沉积堵塞。两端的方形法兰结构相比圆形法兰，在小通径、低压力等级的应用场景下，安装对位更便捷，四个角的安装孔位对称分布，拧紧螺栓时受力均匀，密封面的平面度更容易保证，适合安装空间紧凑、无法容纳大尺寸圆形法兰的设备内部布管场景。

　　设计过程中，首先要匹配对接管路的通径尺寸，确定弯管段的内径与壁厚：壁厚需要根据应用场景的额定工作压力、输送介质的腐蚀特性选取，常规低压水循环场景下壁厚满足结构刚性即可，若用于液压油路则需要适当增加壁厚以承受脉冲压力。弯段的曲率半径不能过小，否则不仅流阻会大幅上升，注塑或铸造加工时也容易出现内壁壁厚不均、转角处缩孔等缺陷；曲率半径过大则会占用过多安装空间，失去紧凑转向的优势。两端方形法兰的尺寸需要和对接接口完全匹配，法兰上的安装孔位要保证位置度公差，避免安装时出现螺栓无法穿入的问题，法兰密封面需要设计合理的粗糙度要求，若采用垫片密封则要预留垫片放置的沉台或平面区域，保证密封压紧力均匀分布。

　　安装边界方面，该接头两端法兰的安装面呈90度垂直分布，安装时需要先确认两端对接接口的同轴度与平面平行度，避免强行对接导致接头弯段产生附加安装应力，长期运行下出现疲劳开裂。四个安装螺栓需要采用对角分步拧紧的方式，单次拧紧力矩不能过大，防止方形法兰边缘受力不均出现翘曲，导致密封失效。接头的整体外形尺寸需要提前纳入管路排布的空间校核，弯段的外侧圆弧不能和周边的设备结构、其他管线产生干涉，尤其是在设备内部密集布管的场景下，要预留足够的扳手操作空间用于拧紧法兰螺栓，同时要考虑后续维护拆卸的操作余量，避免安装后无法进行密封件更换、螺栓复紧等维护操作。

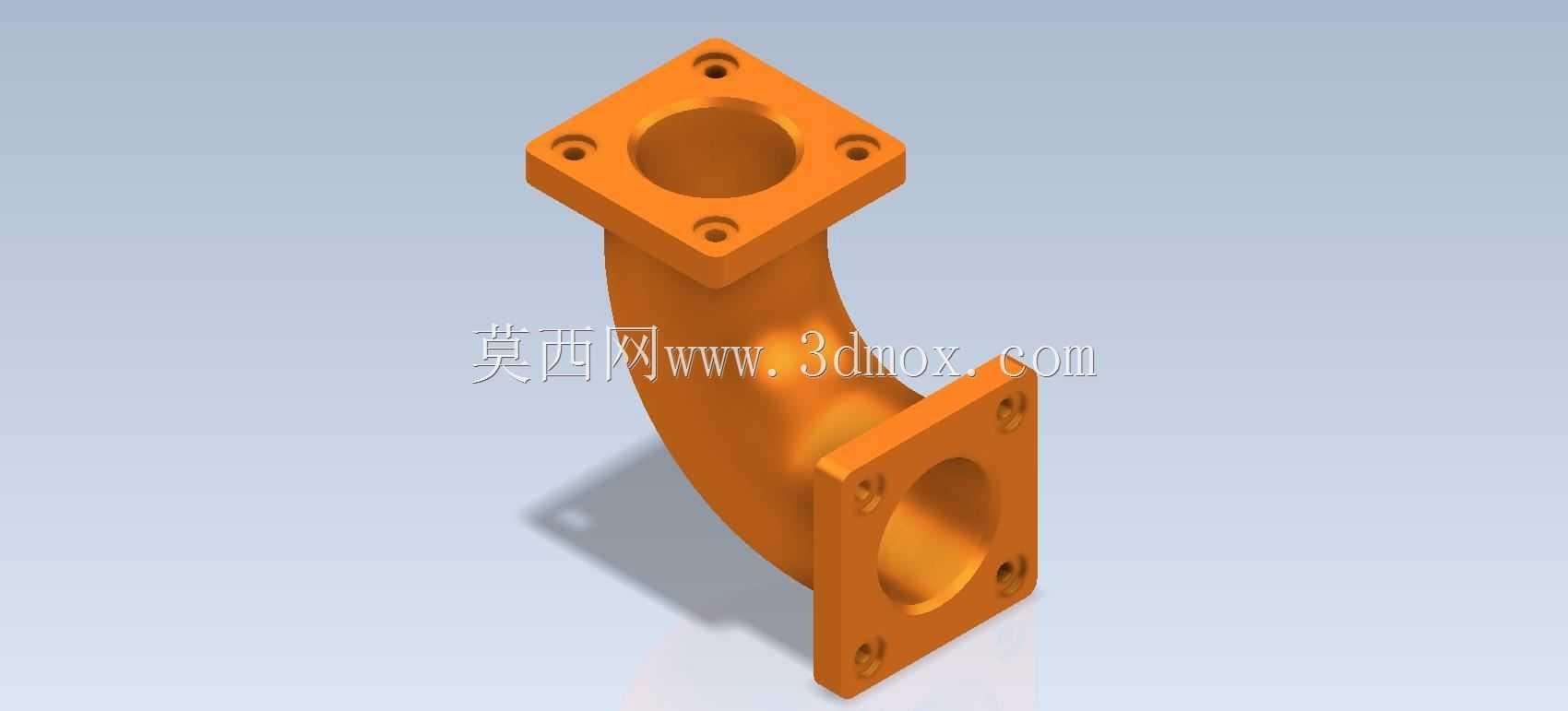

　　从建模逻辑来看，构建该结构时优先采用扫掠特征生成弯管主体，保证流道内壁的圆弧过渡连续顺滑，两端的法兰结构通过拉伸凸台生成后，再阵列安装孔位，最后对所有锐边做倒圆角处理，既可以去除加工毛刺，也能降低应力集中系数，提升接头的承压能力。对于需要铸造加工的场景，还要在建模时预留拔模斜度，法兰与弯管段的衔接处做加强圆角，避免铸造时出现应力集中导致的开裂缺陷。
