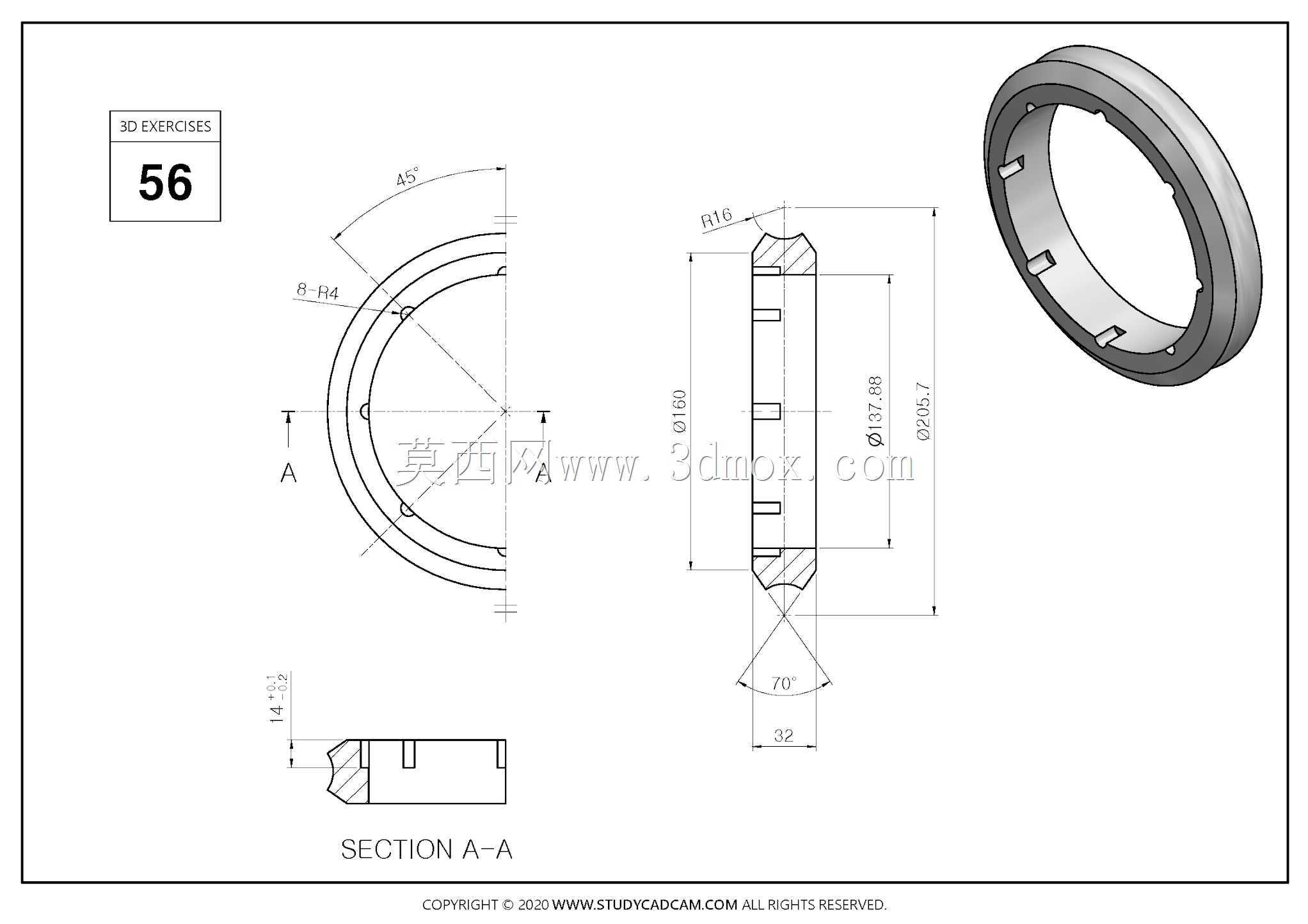

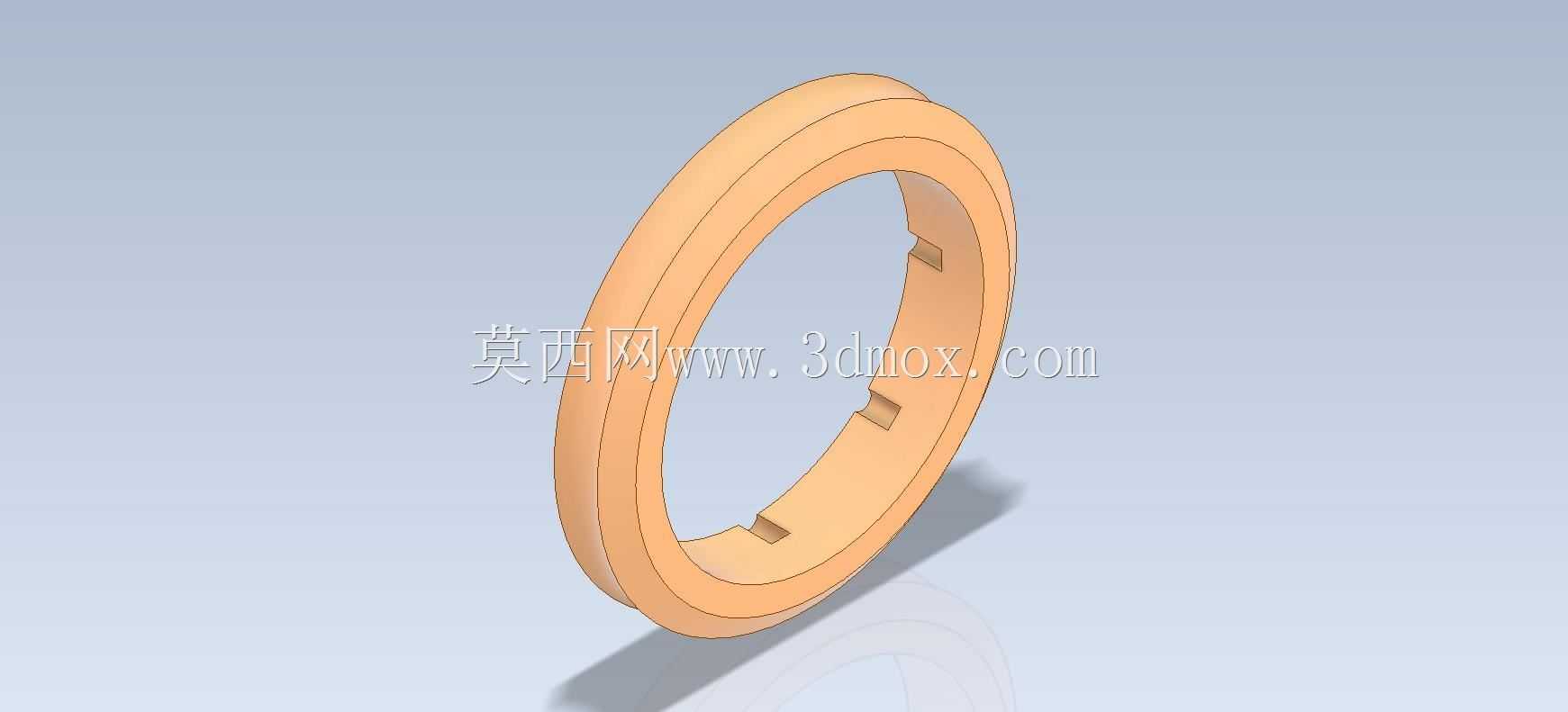

带内凸键定位薄壁环形机械零件结构

　　这类带内凸键的薄壁环形零件，常应用在回转类机构的轴向限位、周向定位场景中，比如小型精密传动的轴系组件、仪器仪表的转动限位环节，或是轻载工况下的隔套定位结构，区别于普通平键连接的厚重轮毂结构，这类薄壁环的设计核心是在极小的安装空间内实现周向防转与轴向卡位，不需要额外加工长键槽来削弱轴的整体强度，靠环体内壁均匀分布的三个凸键嵌入轴上对应浅槽，就能完成周向的扭矩传递限制，避免相邻回转部件出现相对转动错位。从结构设计逻辑来看，整体采用等厚薄壁环形基体，壁厚控制在环体内径的八分之一左右，既保证足够的结构刚度避免安装时出现翘曲变形，又能最大限度压缩轴向占用空间，适配仪器仪表内部紧凑的装配布局；内壁的三个凸键采用等圆心角分布，

　　相邻键之间夹角120度，这种均布设计能让周向受力均匀分散，避免单侧受力导致的环体偏磨或是局部应力集中，凸键的径向突出高度控制在壁厚的二分之一，键的两侧做了微小的倒角过渡，既方便装配时快速对准轴上的键槽，又能减少装配过程中键边的磕碰划伤，不会因为锐边刮蹭破坏轴表面的镀层或是加工精度。在实际安装边界上，这类零件的轴向定位通常靠轴肩与相邻套筒的端面夹紧，环体的两个端面都做了平面度管控，端面与环体内孔的垂直度公差控制在0.02mm以内，保证夹紧后不会出现环体偏斜，避免影响相邻回转部件的回转同轴度；环体外圆为光滑圆柱面，不做额外的卡槽或是螺纹结构，装配时不需要额外的紧固件，靠轴系的轴向预紧力就能完成固定，

　　拆装时只需要松开轴端的锁紧件就能直接取出，维护调整十分便捷。从功能特性来看，这类结构不承担大扭矩的传递任务，主要作用是限制轴上相邻零件的周向转动自由度，同时起到轴向隔套的间距调整作用，在传感器安装定位、精密仪表的转动档位限位、小型光学调整架的回转定位场景中十分常见，相比传统的紧定螺钉定位结构，这种均布键的定位方式不会在轴表面留下顶压痕迹，也不会因为长期振动出现紧定螺钉松动移位的问题，定位可靠性更高，同时薄壁结构的重量更轻，对高速回转的轴系带来的动平衡影响更小，适合转速较高、载荷不大的精密传动场景。设计这类零件时，需要重点关注凸键与轴上键槽的配合公差，通常采用小间隙配合，间隙量控制在0.01-0.03mm之间，既保证装配顺畅，

　　又能避免间隙过大导致的定位空程，环体的材料通常选用耐磨的工程塑料或是表面氧化处理的铝合金，在保证结构强度的同时降低自身重量，同时具备一定的自润滑特性，减少与相邻金属零件接触时的磨损；环体的外圆与内孔保持较高的同轴度，公差等级控制在IT7级，保证安装后环体不会出现偏心，避免与周边固定件出现刮蹭干涉。在实际选型应用时，需要根据轴的实际直径匹配对应的环体内径，同时确认轴上加工的浅槽深度、宽度与环体内凸键的尺寸匹配，三个键槽的位置度公差需要控制在0.05mm以内，避免装配时出现键与槽错位无法安装的问题，轴向的安装空间只需要留出略大于环体厚度的余量即可，不需要额外预留紧固件的操作空间，十分适合空间受限的精密机械内部布局。
