双立耳带安装底座杆类支撑固定座

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611874
  • 双立耳带安装底座杆类支撑固定座
  • 双立耳带安装底座杆类支撑固定座

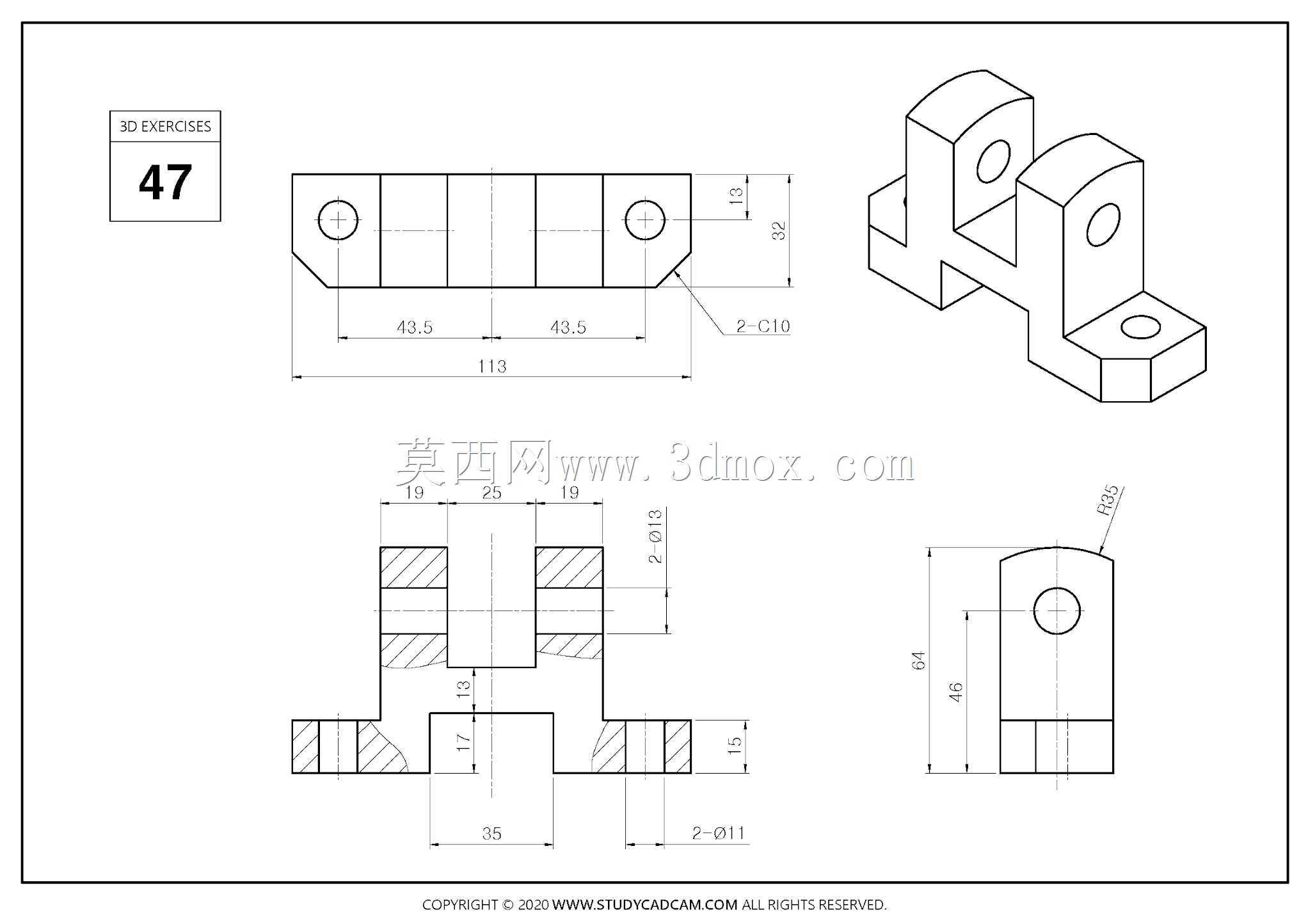

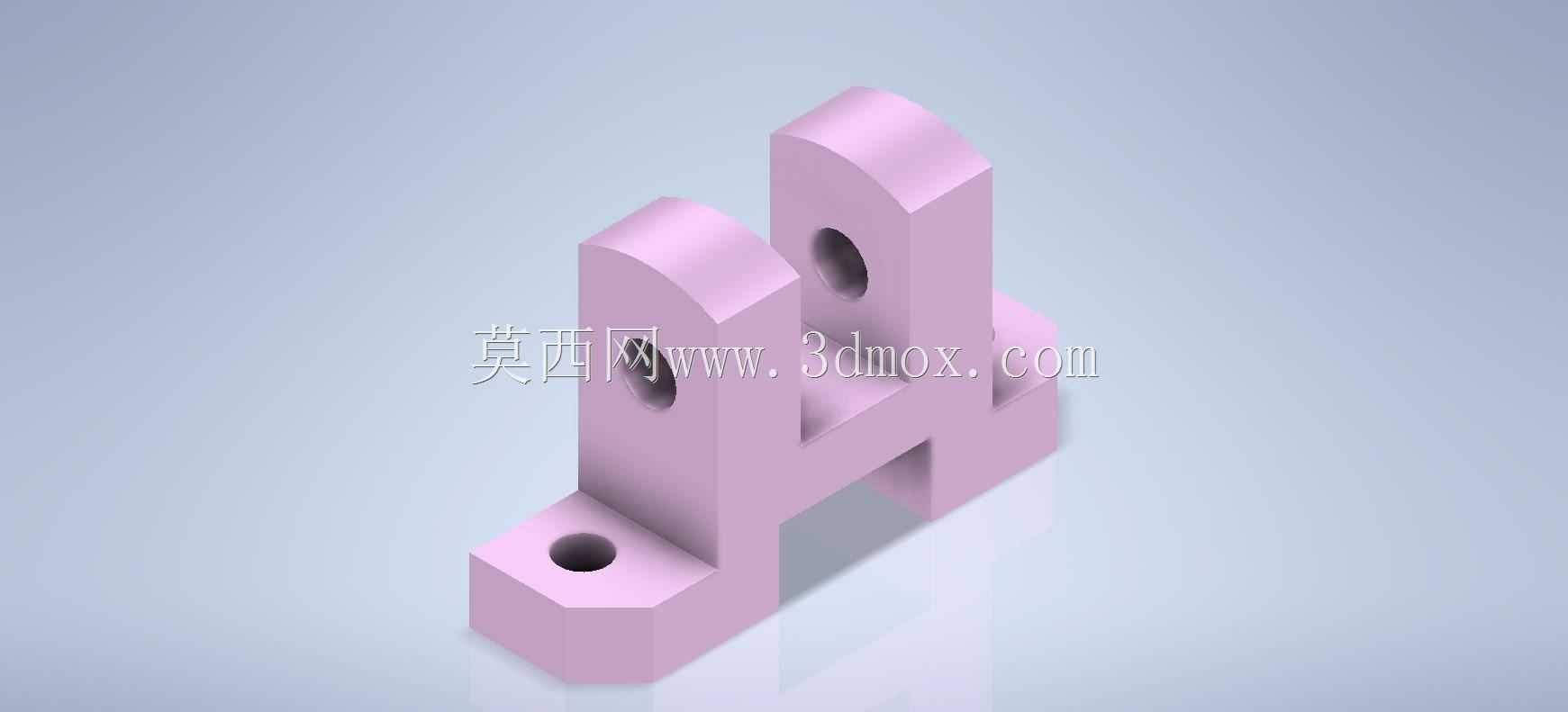

  在轻工自动化输送线、小型实验台架、非标检测设备的杆件布设场景里,这类双立耳结构的支撑固定座是十分常见的连接件,主要承担光轴、导杆、细长检测杆件的径向定位与轴向承托作用,避免杆件在设备运行过程中出现晃动、挠度变形甚至移位的问题,保障杆件上搭载的检测元件、导向组件运行精度稳定。从结构设计逻辑来看,该零件采用一体化切削成型的思路,底部为带切角的矩形安装基座,基座上预留一个沉头安装孔,可通过内六角螺栓直接固定在设备安装面、铝型材台面或者工装基板上,切角设计一方面是为了避让安装位置周边的凸台、螺栓头等干涉结构,另一方面也能减少安装时的对位难度,即使安装面存在小范围的边角凸起,也不会影响支撑座的贴合度。上部的两个平行立耳是核心功能区域,

  每个立耳上都加工有同轴的通孔,用于穿装待支撑的杆件,双立耳的间距经过合理设定,相比单耳支撑能提供更长的支撑跨距,有效降低杆件受径向力时的弯曲应力,同时立耳顶部做了圆弧过渡处理,既可以消除加工后的锐边毛刺,避免装配时划伤操作人员或者杆件表面,也能减少应力集中,提升零件在受交变载荷时的结构强度。立耳与底部基座之间通过横向连接筋实现结构衔接,连接筋的厚度经过受力校核,既不会因为过薄导致支撑刚性不足,也不会因为过厚造成材料浪费、零件整体重量偏大,连接筋与立耳、基座的交接位置都做了小圆角过渡,避免铣削加工时出现应力开裂的隐患,也能减少加工过程中的刀具磨损。从安装边界来看,该支撑座的底部安装孔中心到立耳孔中心的垂直高度,

  决定了被支撑杆件的安装高度,在实际选型应用时,需要提前核算安装面到杆件设计轴线的高度差,确保支撑座安装后杆件的轴线高度符合设备整体的装配公差要求;两个立耳的同轴孔孔径与待支撑杆件的外径采用间隙配合,装配时可根据使用需求添加铜套或者直线轴承,实现杆件的滑动支撑或者固定支撑,若需要固定杆件位置,可在立耳侧面加工顶丝孔,通过紧定螺钉锁紧杆件,防止杆件轴向窜动。在实际设备应用中,这类支撑座常成对使用,分别布置在杆件的两端位置,为长杆件提供两点支撑,若杆件长度超过500毫米,还可在中间位置增加同型号支撑座,进一步提升杆件的整体刚性,避免杆件高速运动或者受外力冲击时产生共振。在三维建模过程中,这类零件需要重点关注两个立耳孔的同轴度公差、

  底部安装面与立耳孔轴线的平行度公差,若同轴度偏差超过0.02毫米,穿装杆件时就会出现卡滞、杆件别劲的问题,长期使用会加剧杆件和支撑孔的磨损,缩短零件使用寿命;底部安装面的平面度也需要控制在合理范围内,若安装面翘曲,螺栓锁紧后会导致支撑座整体变形,进一步影响立耳孔的同轴精度。相比焊接式的杆件支撑座,这种一体化加工的支撑座不需要后续焊接、打磨工序,加工完成后直接做表面氧化或者喷塑处理即可投入使用,装配精度更容易保证,也不会出现焊接变形导致的尺寸偏差,非常适合小批量非标设备的快速装配需求,在教学实验台、小型自动化检测设备、3D打印设备的杆件导向结构中都有广泛的应用空间。
