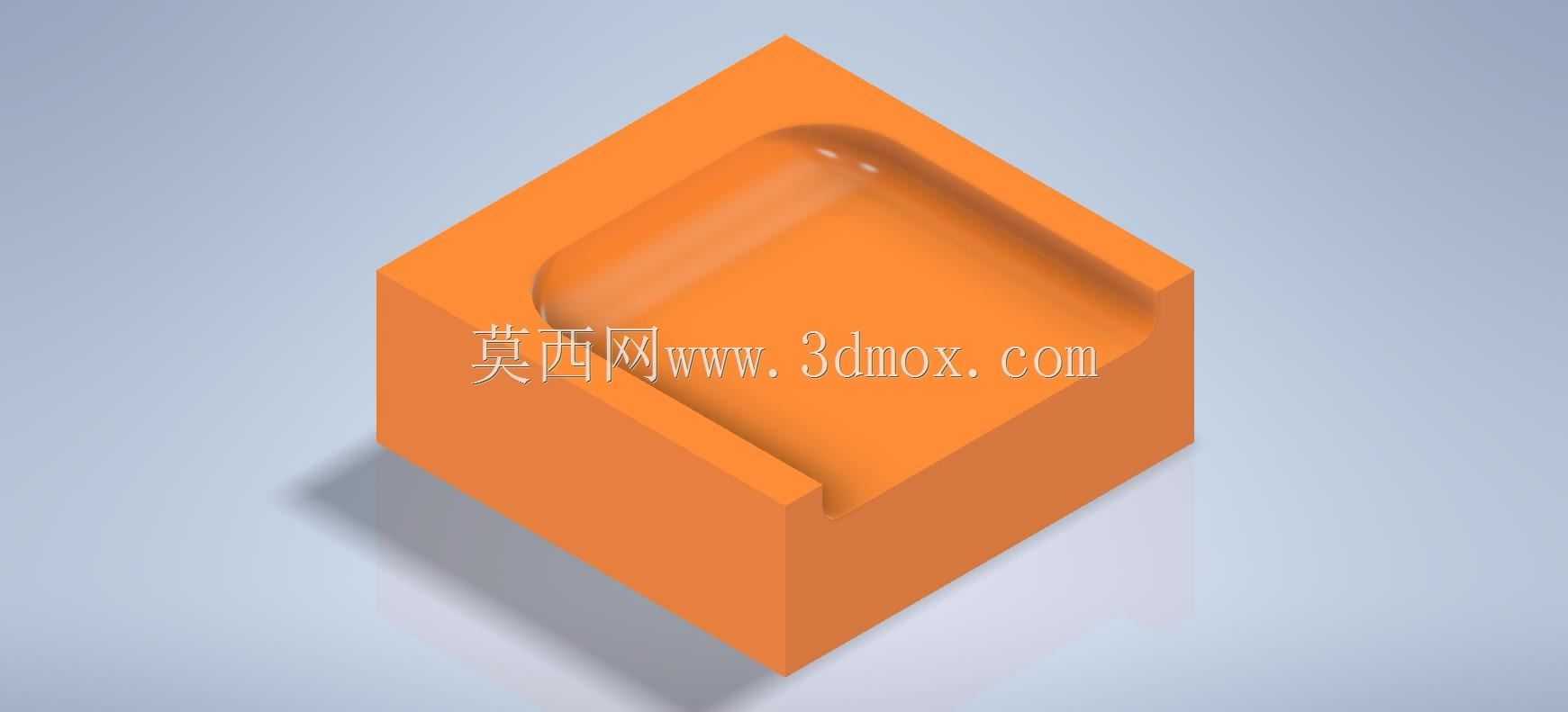

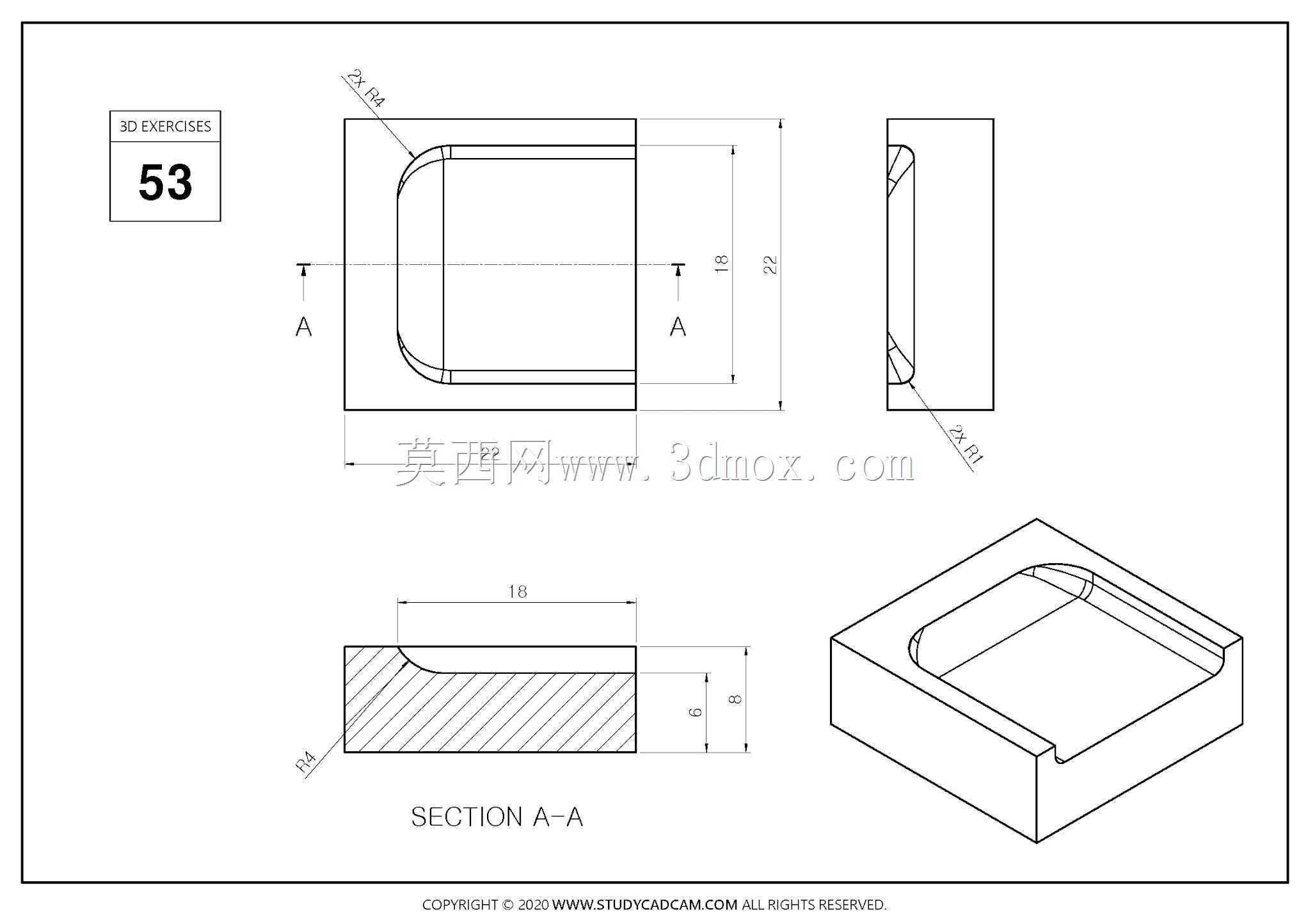

带内凹弧形槽的方块式定位基座结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611876
  • 带内凹弧形槽的方块式定位基座结构
  • 带内凹弧形槽的方块式定位基座结构

  在日常工装夹具设计、小型工位定位结构的开发场景里,这类带内凹弧形槽的方块式基座是非常常见的基础练习构件,很多刚接触三维建模的结构工程师,都会通过这类零件的建模练习,掌握拉伸、倒圆角、曲面切除这类基础特征的操作逻辑,同时理解实体零件在实际装配中的边界约束逻辑。从实际应用场景来看,这类结构常被用在小型自动化生产线的工件定位工位,作为承载小型轴类、盘类零件的临时定位座,内凹的弧形槽可以和圆柱类工件的外圆面形成面接触,相比V型槽的线接触定位,弧形贴合面的接触面积更大,工件放置后的稳定性更好,不会因为工位的轻微振动出现工件偏移的问题,尤其适合小尺寸、轻负载的检测工位、装配工位使用。从功能特性上看,整个零件采用方块式的外轮廓设计,

  六个平面均为平整的加工面,不管是作为基座固定在工作台面上,还是在侧面加装定位销、紧固螺丝,都有足够的平整安装面,不需要额外做凸台或者避让结构,加工时可以直接采用方料铣削成型,加工工序简单,普通的三轴铣床就可以完成全部加工,不需要多轴设备配合,加工成本很低,适合小批量的工位定制使用。设计这类结构的时候,首先要确定的是外部方块的整体尺寸边界,要匹配对应工位的安装空间,通常这类小型定位座的边长不会超过100mm,整体高度控制在边长的二分之一到三分之二之间,保证基座自身的重心足够低,放置后不会出现侧翻的问题;内凹弧形槽的弧度设计,要匹配对应承载工件的外圆直径,槽的深度要控制在工件直径的三分之一左右,太深会导致工件取放不便,

  太浅则会让工件定位不稳,容易从槽内滑脱,槽的两端要做平滑的圆角过渡,避免尖角位置出现应力集中,同时也能避免工件取放时被尖角刮伤表面。从安装边界来看,方块的底面作为主要的安装基准面,平面度要控制在0.02mm以内,保证和工作台面贴合时没有间隙,如果需要用螺丝固定,四个安装孔的位置要距离侧边至少1倍孔径的距离,避免孔位距离边缘太近导致安装时基座边缘开裂;内凹弧形槽的表面粗糙度要达到Ra1.6以上,保证和工件接触时不会划伤工件表面,同时减少工件放置时的摩擦阻力,方便工件快速取放。很多初学者在建模这类零件的时候,容易忽略槽体和方块顶面的过渡圆角,直接做直角切除,实际上在实际加工中,直角的内角位置是无法用普通铣刀加工到位的,

  必须要预留和铣刀半径匹配的过渡圆角,同时这个圆角也能减少槽口位置的应力集中,在长期承受工件放置的冲击载荷时,不会出现槽口崩边的问题。另外这类结构也可以作为注塑模具的模腔镶件基础结构来使用,只需要调整内凹槽的尺寸和弧度,就可以用来成型带弧形外表面的小型塑料件,方块式的外轮廓方便镶件在模架内的定位和固定,不需要额外做复杂的挂台或者定位结构,镶件的更换和维护都很方便。在做结构校验的时候,要重点检查弧形槽的位置度,保证槽的中心和方块的中心基准对齐,偏差控制在0.05mm以内,否则工件放置后会出现位置偏移,影响后续工位的加工或者检测精度;同时要核算基座的整体承重能力,对于铝合金材质的这类基座,边长50mm的规格可以承受5kg以内的静载荷,完全满足小型轻量工件的承载需求,如果需要承载更重的工件,可以更换为45号钢材质,同时适当增加方块的整体壁厚,保证结构强度足够。
