铰接式连杆传动连接结构件

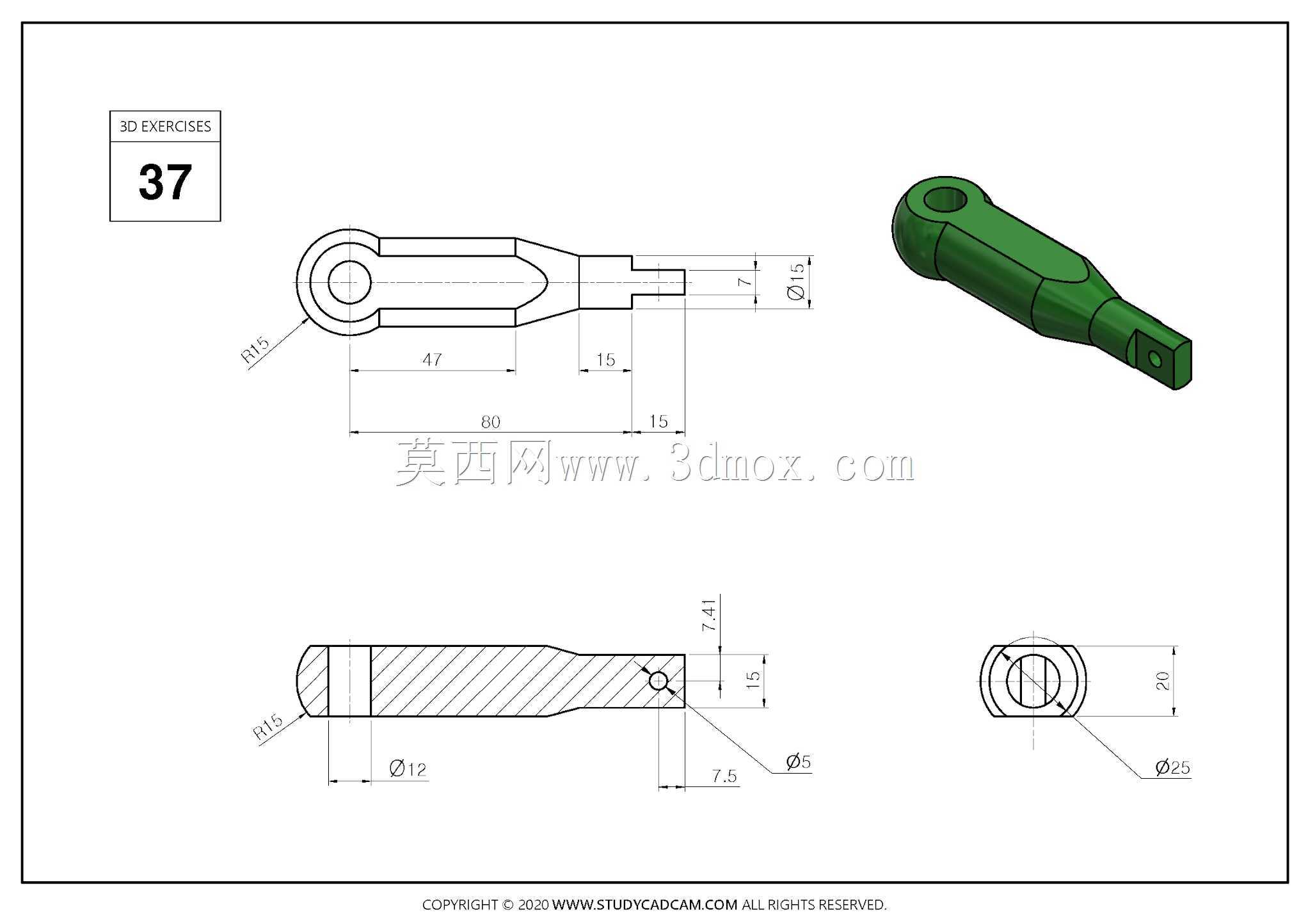

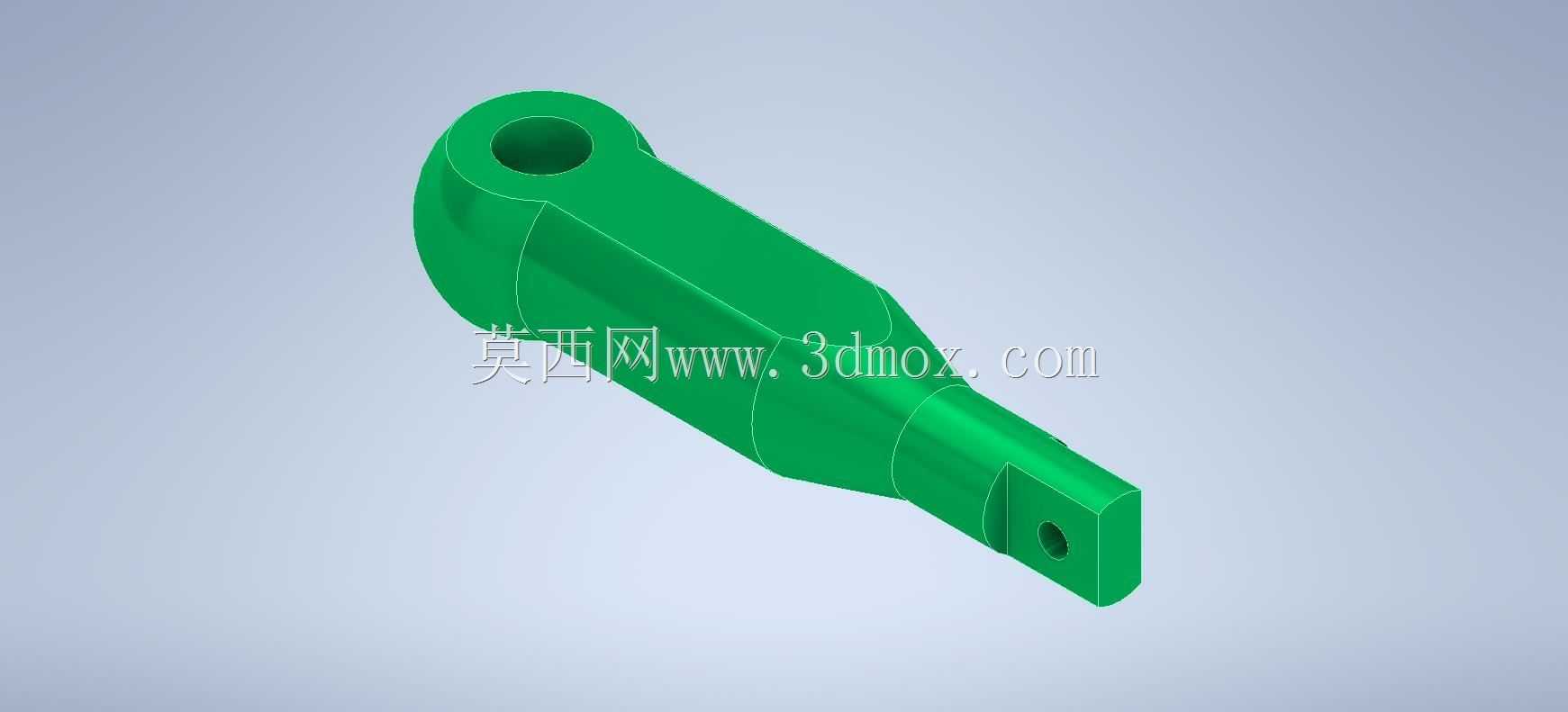

　　该零件属于传动系统中的铰接式连杆构件，在轻工自动化输送线、小型工装夹具的摆臂机构、检测设备的探针驱动模组中应用广泛，主要承担动力传递、运动轨迹约束、铰接点位支撑的核心作用，可将旋转端的动力转化为指定角度的往复摆动，或是将直线驱动端的位移传递至执行末端，适配中低载荷、高频次往复动作的工况场景。从结构设计逻辑来看，零件整体采用变截面长杆构型，一端为带通孔的圆台铰接端，通孔用于穿装铰接销轴，与固定支座或驱动端的摇臂形成转动副，圆台外轮廓做了大圆角过渡，避免摆动过程中与周边安装件发生运动干涉，同时降低应力集中系数，提升交变载荷下的结构疲劳寿命；杆身主体采用三面铣平的棱柱构型，既可以在装配时提供扳手夹持位，方便销轴锁紧螺母的拧紧操作，

　　也能在部分需要导向的工况下，与直线轴承或导向槽配合实现小幅滑移，兼顾转动与滑动的复合运动需求；另一端为收窄的方头连接端，方头端面同样开设同轴通孔，用于与执行末端的构件铰接，方头的两个平行侧面可作为装配定位基准，保证两端铰接孔的轴线平行度控制在0.02mm以内，避免运动过程中出现卡滞、偏磨问题。在安装边界层面，零件的总长度、两端铰接孔的中心距是核心安装尺寸，设计时需严格匹配机构的运动行程计算值，两端铰接孔的孔径公差采用H7级精度，适配标准圆柱销轴的间隙配合要求，保证转动灵活无旷量；圆台端的最大外径需小于安装位的避让空间半径，方头端的截面尺寸需匹配末端连接件的卡槽宽度，杆身的最大截面轮廓需预留至少2mm的周边安全间隙，

　　防止往复摆动时触碰设备内的线缆、气路等辅件。从功能特性上看，该零件采用等强度设计思路，杆身的截面厚度从铰接端向连接端逐步收窄，在保证整体结构刚性、满足1.5倍额定载荷下形变量不超过0.05mm的前提下，尽可能降低零件自身重量，减少运动过程中的惯性冲击，降低驱动端的动力损耗；所有棱边均做了R0.5的倒角处理，既去除加工毛刺避免装配划伤，也能减少应力集中点，提升零件的长期使用可靠性。在实际建模过程中，需重点关注两端铰接孔的同轴度、杆身各平面的平面度、过渡圆角的连续性，避免出现建模特征的断差、碎面，保证后续导出工程图时尺寸标注的准确性，也为后续的数控加工、3D打印验证提供无错的模型基础；这类连杆件在小型自动化设备的凸轮连杆机构、

　　包装设备的料仓拨料机构、检测设备的样品夹持摆臂机构中十分常见，设计时除了结构强度校核，还需结合实际运动仿真验证极限摆动角度下的干涉情况，确保零件在全行程运动中无卡滞、无碰撞，同时根据实际工况载荷选择对应的材质，常规工况下可采用45号钢调质处理，有轻量化需求的场景可采用6061铝合金硬质阳极氧化处理，有耐腐蚀要求的场景可采用304不锈钢加工。
