带圆弧顶边的弯角立板结构件

　　做结构设计这么多年，这类带圆弧过渡的弯角立板其实在小型设备的防护、定位场景里出镜率极高，很多新手建模的时候容易在折弯边的孔位对齐、圆弧段的轮廓公差上踩坑，刚好借这个模型拆解下实际工程里的设计逻辑。先从实际应用场景说，这类构件大多用在小型检测设备的侧边防护、传感器安装支架的侧挡、或者小型工装的定位靠板位置，不像大尺寸的设备护板需要做加强筋，这类薄板弯角件靠自身折弯的结构强度就能满足日常使用，不需要额外焊接加强结构，加工成本能压得很低。

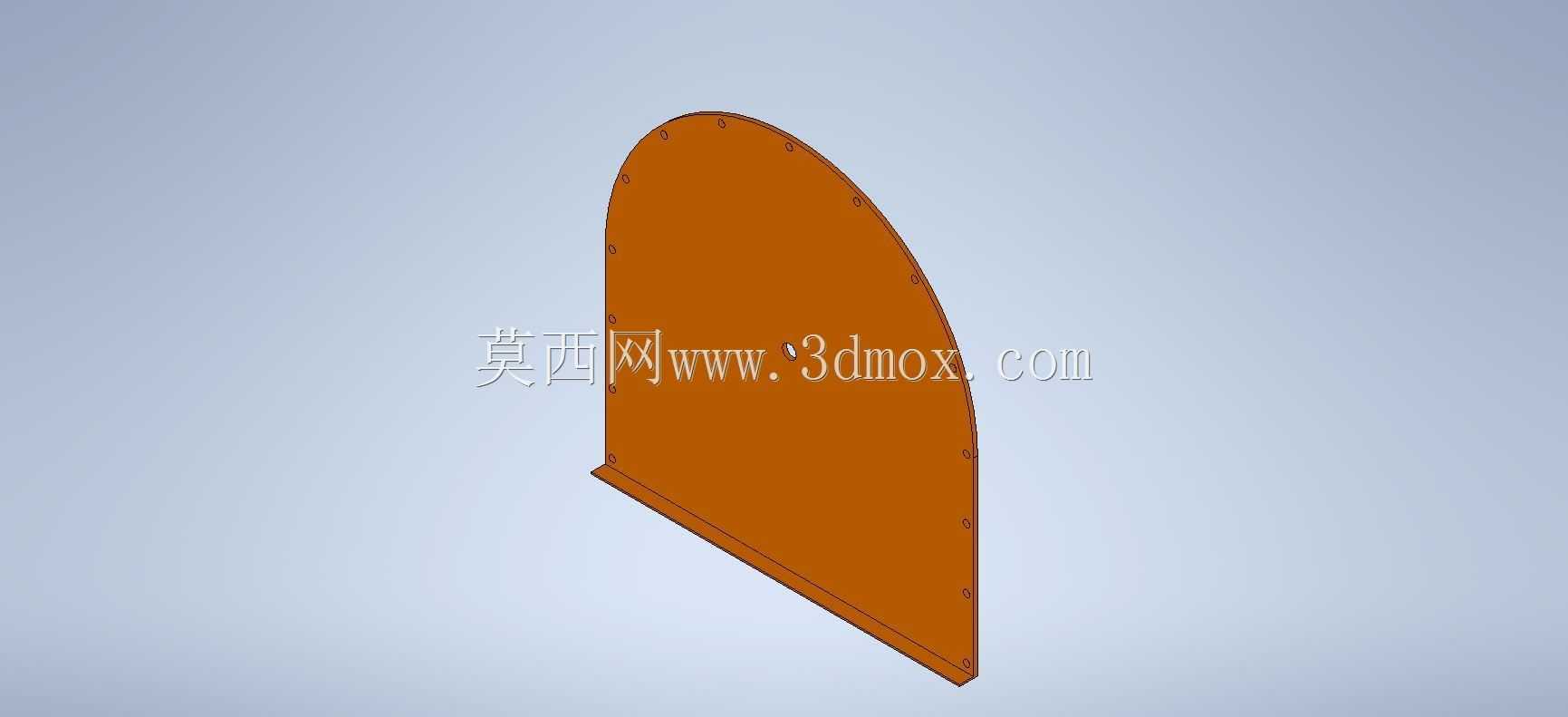

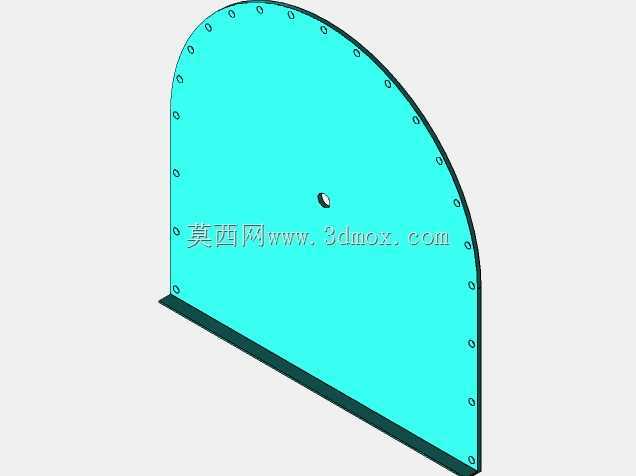

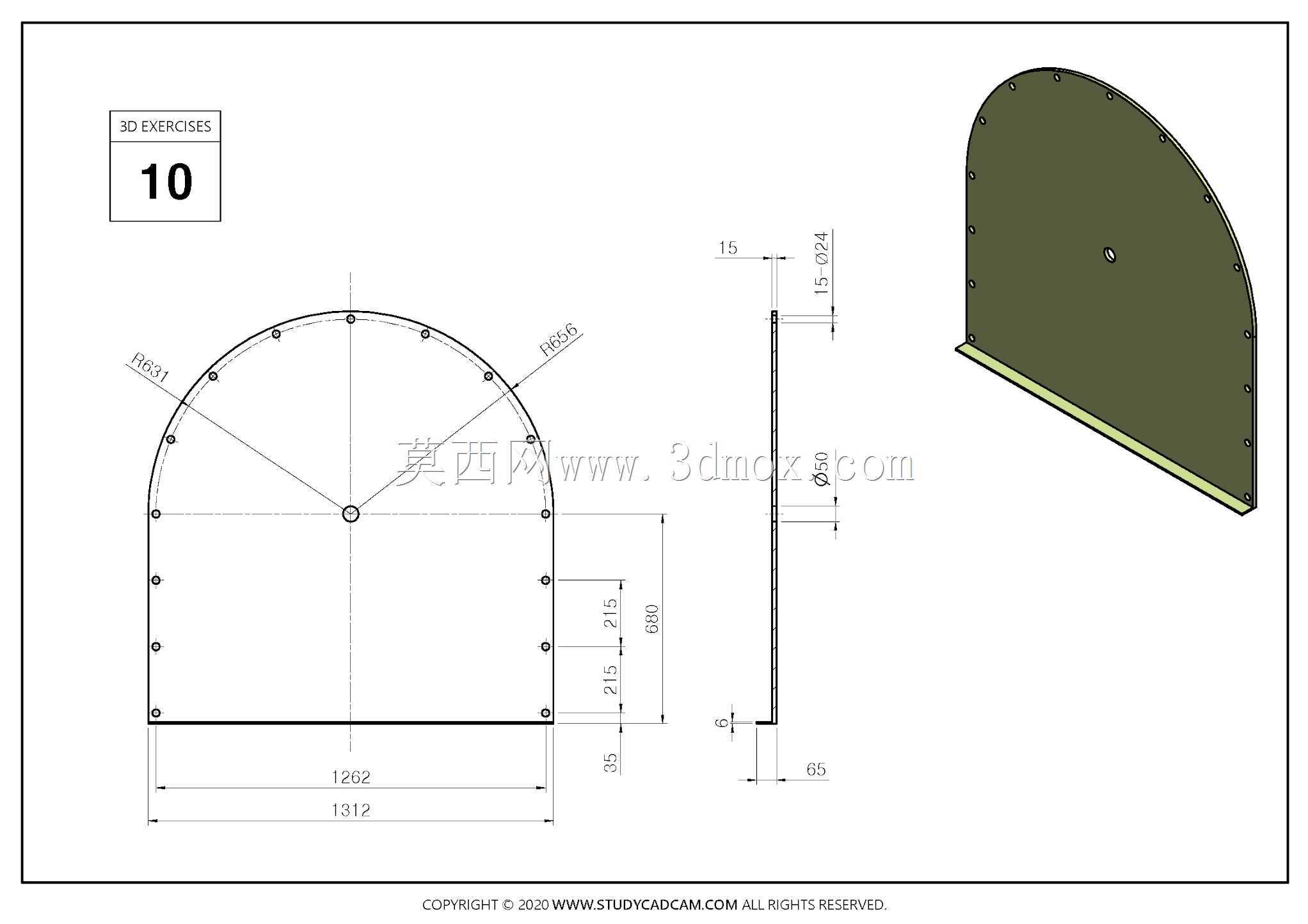

　　先说外形和安装边界的设计考量，这个构件的主体是一块垂直立板，底部带90度向内折弯的安装边，立板的顶部不是常规的直边，而是做了整段的大圆弧过渡，圆弧的两个端点刚好和立板的两个侧边顺滑衔接，没有突兀的折角，这种设计一方面是避免尖锐边角在设备调试、人员操作的时候造成磕碰，另一方面在一些有流体掠过、或者需要减少积灰的工位上，圆弧顶不会像直角边那样积攒杂物，日常清洁维护的难度低很多。立板的两个直侧边以及底部折弯边上，都均匀排布了贯通的安装小孔，孔位的间距是等距设置的，这里要注意，实际加工的时候，折弯边上的孔位必须和折弯线保持足够的安全距离，不然折弯的时候孔位会被拉扯变形，这个模型里的孔位距离折弯边的距离刚好满足常规冷轧钢板折弯的最小边距要求，不会出现折裂或者孔位畸变的问题。

　　再讲功能特性，底部的折弯边是整个构件的安装基准，安装的时候只需要把折弯边贴紧设备的安装基面，穿入对应规格的紧固件就能完成固定，不需要额外做焊接或者粘接，后期拆卸调整也很方便。立板本身的平面度要求是这类零件的核心公差项，如果是作为定位靠板使用，立板的工作面平面度需要控制在0.1mm每百毫米范围内，不然靠在上面的工件会出现定位偏移；如果是作为防护挡板使用，平面度要求可以适当放宽，只要没有明显的凹凸变形就满足使用需求。立板侧边的安装孔主要用来外接附属配件，比如固定小型的走线槽、安装光电传感器的支架、或者粘贴标识铭牌，孔位做等距排布的好处是配件安装的时候不需要重新打孔，直接利用现有孔位就能调整安装位置，适配不同的配件安装需求。

　　说下设计思路里容易被忽略的细节，很多新手做这类圆弧顶立板的时候，会直接把圆弧和侧边做生硬的直线连接，实际加工出来的零件在衔接位置会有明显的棱线，不仅观感差，在做表面喷涂或者阳极氧化处理的时候，棱线位置容易出现漆层堆积或者氧化膜厚度不均的问题，这个模型里的圆弧和侧边是做了相切约束的，整个轮廓顺滑过渡，加工的时候不管是激光切割下料还是数控铣削外形，都能一次走刀完成轮廓加工，不需要额外的接刀工序，加工效率能提升不少。另外折弯边的长度设计也很有讲究，这个模型里的折弯边宽度刚好能容纳紧固件的头部加上垫片的尺寸，不会因为折弯边太窄导致紧固件没法正常锁紧，也不会因为折弯边太宽浪费材料、占用过多的设备内部安装空间。

　　从实际选型的角度说，这类构件如果用在有一定防腐要求的工位，可以选择304不锈钢板材加工，厚度根据受力大小选1mm到2mm就足够；如果是普通室内设备使用，选常规的冷轧钢板加工后做喷塑处理，成本能比不锈钢材质低近一半，完全能满足使用强度要求。建模的时候要注意，圆弧段的孔位排布要顺着圆弧的法向设置吗？不对，这类薄板件的孔都是垂直于立板平面的贯通孔，不管是在直边段还是圆弧段，孔的轴线都是垂直于立板主平面的，这样加工的时候只需要一次装夹就能完成所有孔位的钻削或者激光切割，不需要调整工件角度，加工难度很低。还有一个细节，折弯的内角位置要做微小的工艺缺口吗？这个模型因为板厚不大，折弯半径设置的是和板厚匹配的常规值，不需要额外做工艺缺口也能保证折弯后内角不会出现材料挤压起鼓的问题，如果是板厚超过3mm的同类构件，就需要在折弯线的两端留出小的工艺缺口，避免折弯的时候侧边出现变形凸起。

　　这类零件看起来结构简单，但是在实际设备里的用量很大，每一处尺寸的设置都要兼顾加工便利性、安装便捷性和使用安全性，比如顶部圆弧的半径不是随便设置的，半径太小的话起不到防磕碰和减少积灰的作用，半径太大的话会压缩立板上部的有效使用面积，没法安装尺寸稍大的附属配件，这个模型里的圆弧半径刚好是立板宽度的一半左右，在保证圆弧过渡顺滑的前提下，最大化保留了立板的可用安装面积，是很典型的面向制造和装配的设计案例。
