带安装底座的同轴环形支撑座结构设计

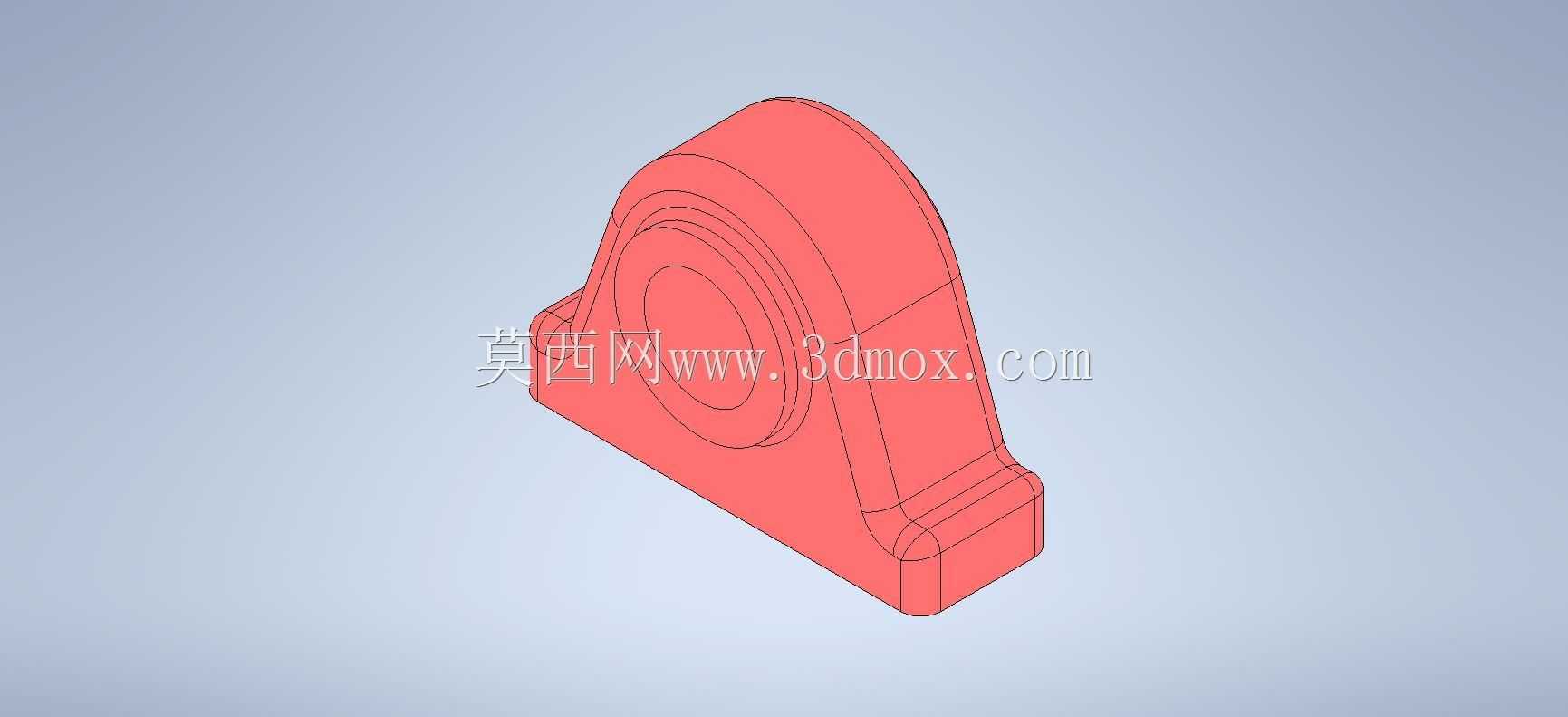

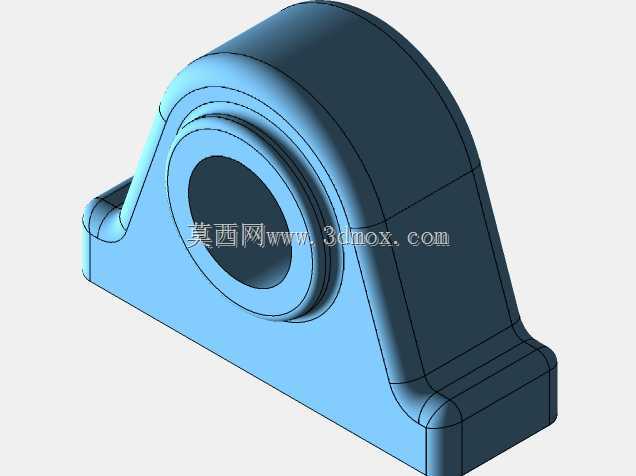

　　在常规的小型传动机构、检测工位的支撑布局中，这类带一体式安装底座的同轴环形支撑结构是十分常见的功能零件，多数时候它承担着轴类零件的径向定位、配套轴承外圈的固定支撑，或是检测端传感元件的安装承载作用，不需要承担过大的冲击载荷，但对安装后的同轴度、底座贴合后的平面度有明确的公差要求。从结构本身来看，主体的环形部分采用了多层同轴台阶设计，不同直径的台阶面分别对应不同的配合需求：最内侧的小孔径台阶一般用来穿装传动轴或是检测探头的杆体，中间的环形台阶面是轴承外圈或者衬套的轴向定位面，最外侧的大直径凸缘则起到加强筋的连接作用，把环形受力部分和下方的安装底座连成一个整体，避免受力时在衔接位置出现应力集中导致的断裂。

　　下方的安装底座采用了带斜角过渡的板式结构，底座的两个安装脚位置预留了螺栓穿装的空间，安装时底座底面需要和安装基板的表面完全贴合，不能出现翘曲，否则环形部分的轴线会出现偏斜，直接影响穿装在内部的轴类零件转动顺畅度，或是检测元件的对准精度。设计这类零件的时候，首先要确定的是环形部分的内孔直径，这个尺寸直接和需要承载的轴径、轴承外径匹配，不能随意设定，台阶的深度要根据配套轴承的宽度或者衬套的厚度来确定，保证装配后轴承外圈不会出现轴向窜动；其次要核算底座的安装孔间距，这个尺寸必须和安装基板上的预留孔位完全对应，否则现场安装时会出现孔位错位无法装配的问题，底座和环形主体衔接位置的圆角不能过小，否则注塑或者铣削加工时容易出现应力集中，

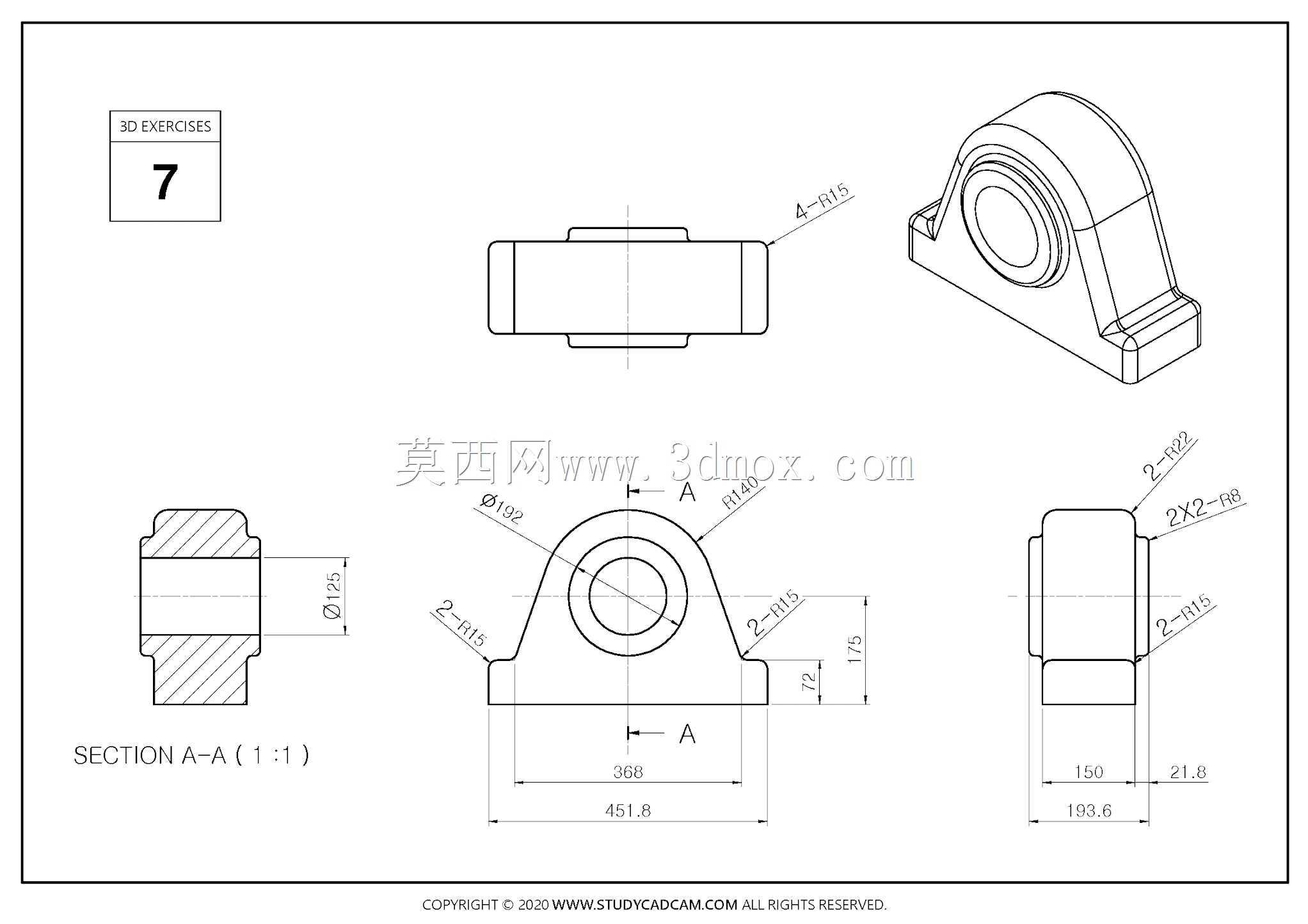

　　零件受侧向力的时候容易从衔接位置开裂。从实际应用场景来看，这类零件常出现在小型输送线的从动辊端支撑、自动化检测设备的探头安装座、小型实验台的转轴支撑位置，因为结构本身没有复杂的曲面和特殊加工要求，不管是采用机加工方式直接铣削成型，还是开模采用工程塑料注塑生产，都能快速实现批量制造，加工成本相对较低。建模过程中需要注意几个容易出错的细节：一是环形部分的所有同轴台阶必须保持严格的同轴度公差，建模时要以同一个基准轴线来绘制所有的环形草图，避免后续生成特征时出现不同轴的问题，导致实际装配时轴承装不进去或者轴穿入后出现卡滞；二是底座的安装面要和环形部分的轴线保持垂直，这个垂直度公差如果超差，装配后轴会出现偏斜，转动时会产生额外的径向力，

　　加速轴承和轴的磨损；三是衔接位置的过渡斜角和圆角要匹配加工工艺，如果是采用3D打印制作原型，圆角可以适当放大减少支撑材料的使用，如果是采用数控铣削加工，圆角半径不能小于加工所用刀具的半径，否则会出现加工不到位的问题。另外，零件的整体厚度也要根据实际受力情况调整，如果是用来支撑转动的轴类零件，环形部分的壁厚不能过薄，否则轴转动时产生的振动会导致环形部分出现形变，影响支撑稳定性；如果只是用来安装固定的检测元件，壁厚可以适当减薄来降低整体重量。安装边界方面，这类零件的底座下方不能有突出的障碍物，要保证整个底座平面都能和安装面贴合，环形部分的前后端要预留足够的装配空间，方便装入轴承或者衬套，同时要预留出锁紧螺栓的操作空间，避免安装时扳手无法伸入拧紧螺栓。在日常的建模练习中，这类零件是非常好的基础训练案例，涵盖了拉伸、凸台、倒角、圆角这些最常用的建模特征，同时需要练习基准统一的建模思路，避免建模过程中频繁更换基准导致后续特征出现关联错误，也能帮助初学者理解机械零件中支撑类结构的设计逻辑，明白每个结构特征对应的实际功能，而不是单纯的绘制几何形状。
