开口式可调夹紧连接座结构设计

　　这类开口式可调夹紧连接座，在轻工自动化输送线、实验室仪器装夹工位、小型非标设备的轴系定位环节应用十分广泛，区别于传统一体式轴套的固定孔径适配逻辑，它依靠本体的开槽结构实现一定范围内的轴径兼容，能在不拆卸整条轴系组件的前提下完成位置调整与锁紧固定，大幅降低现场装调的拆装工作量。从实际使用场景来看，它常被用于固定传感器安装支架、导向杆的位置挡块、小型气动元件的安装基座，在需要频繁调整工位间距的检测设备上，这种结构不用额外加工定位孔，只需要松开锁紧螺钉就能沿轴向滑动调整，到位后拧紧螺钉即可完成固定，适配多规格小批量生产的柔性装夹需求。

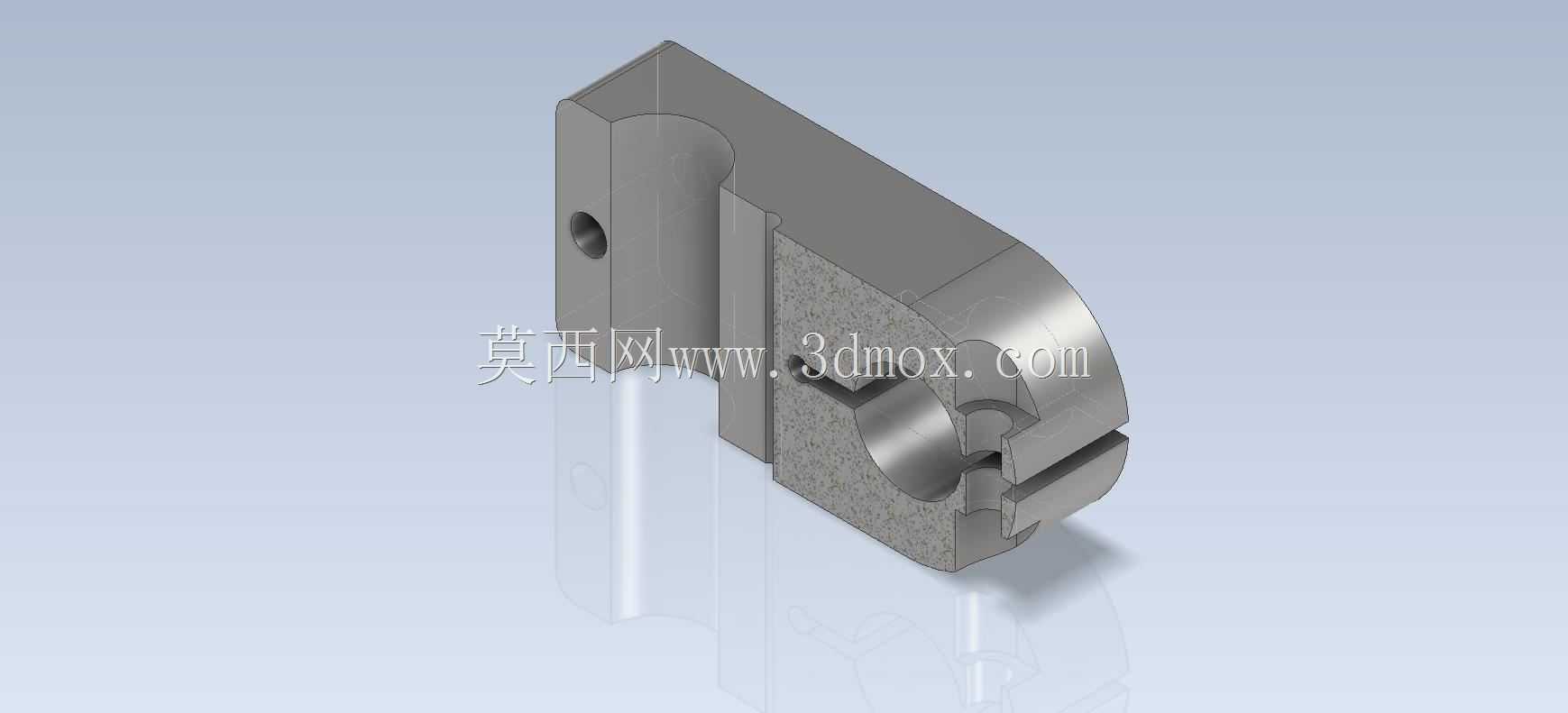

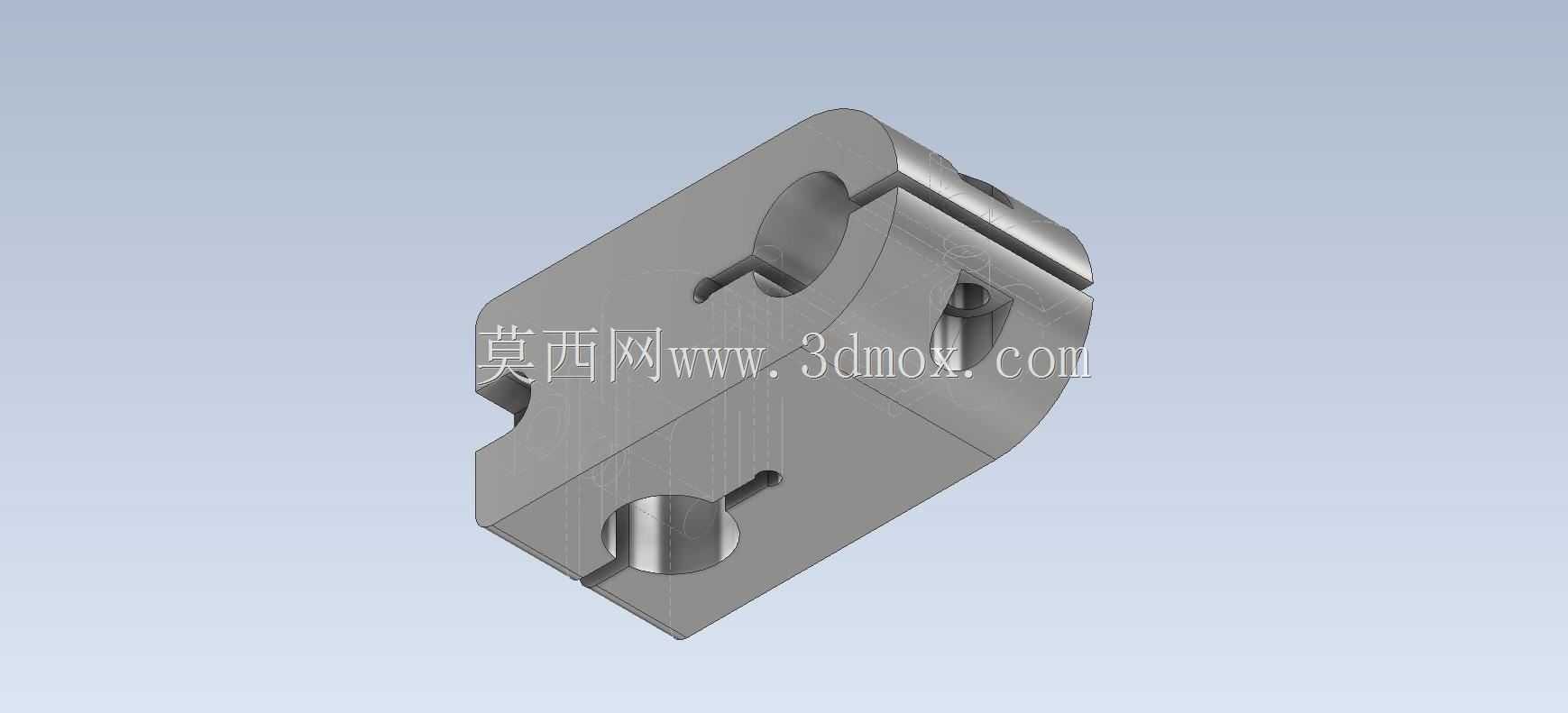

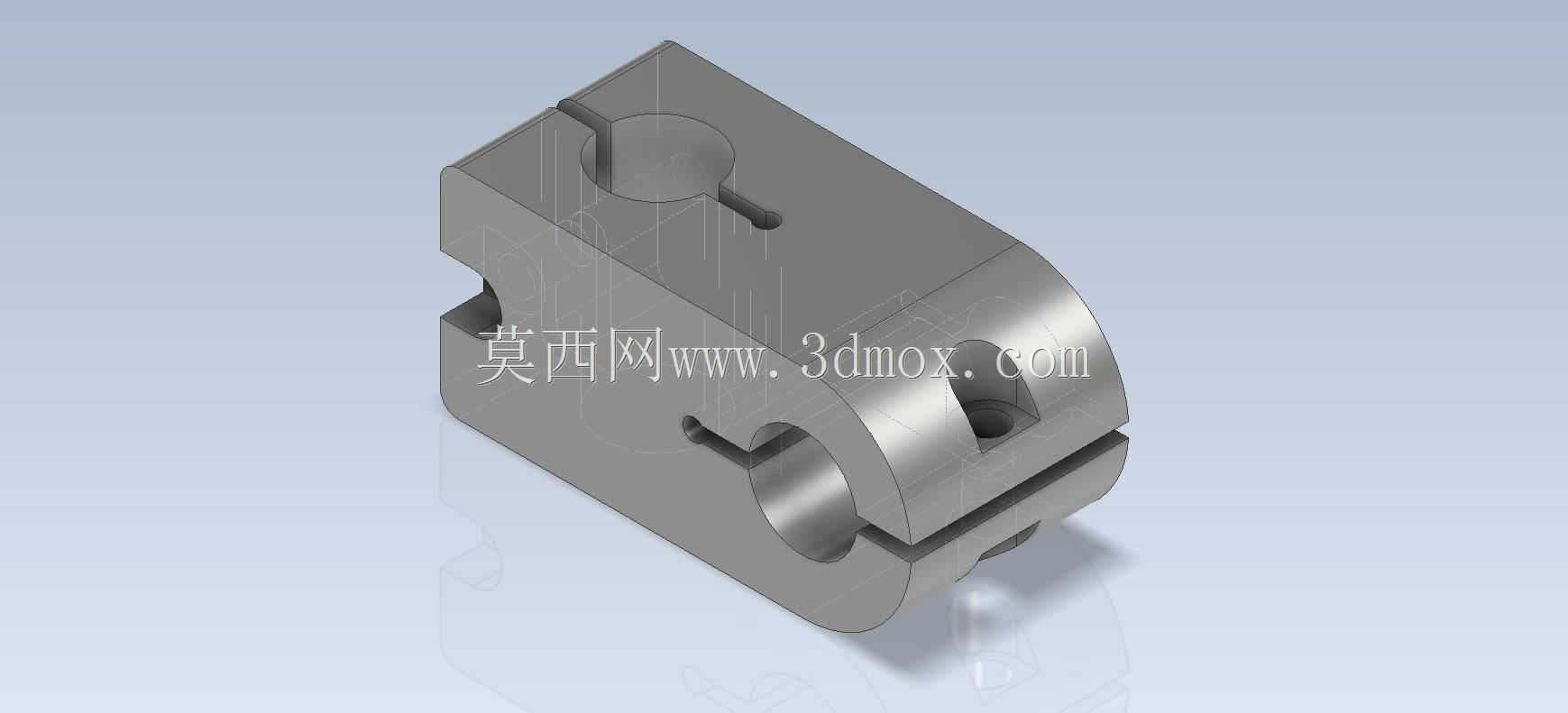

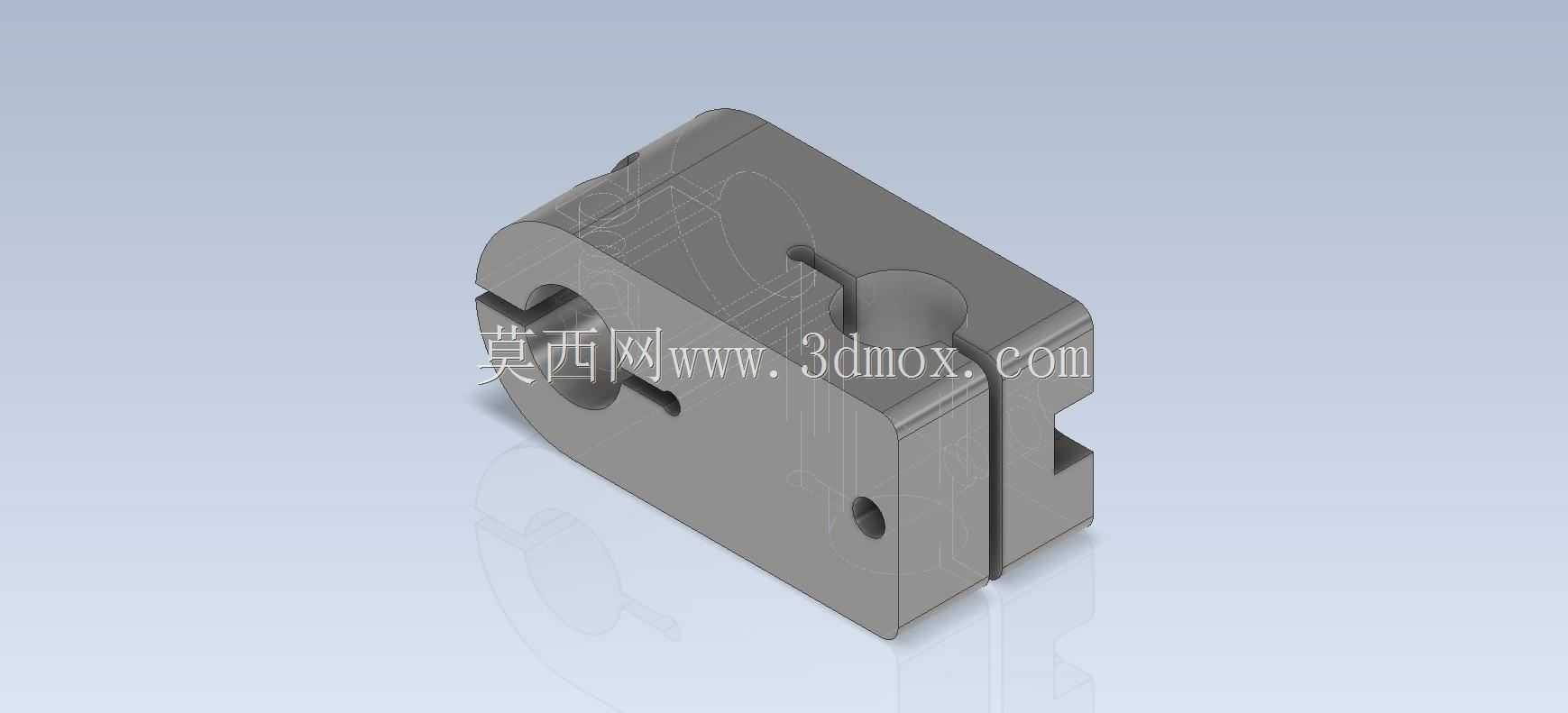

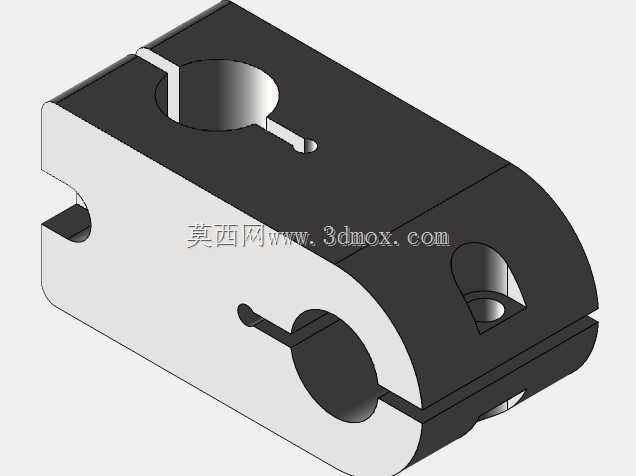

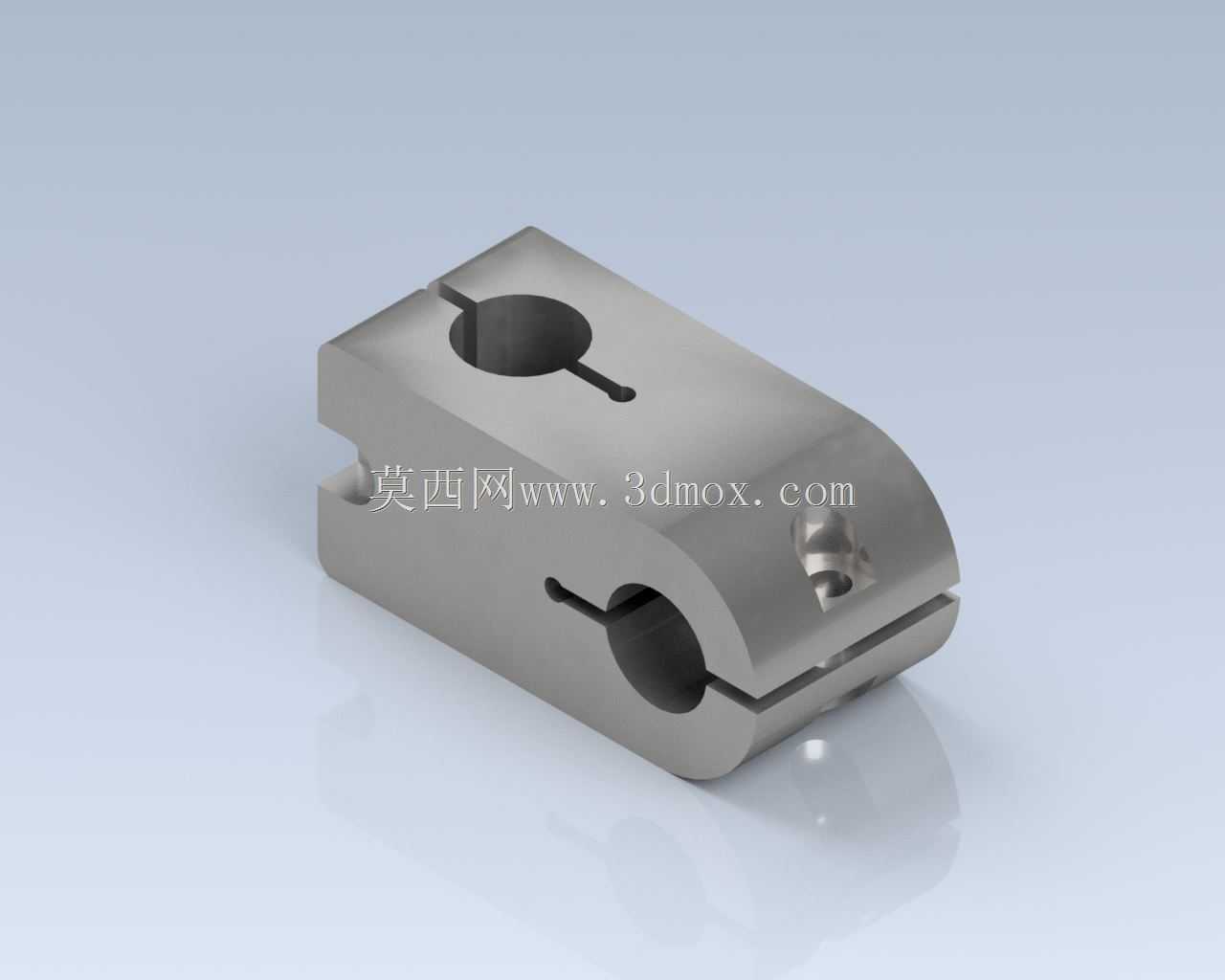

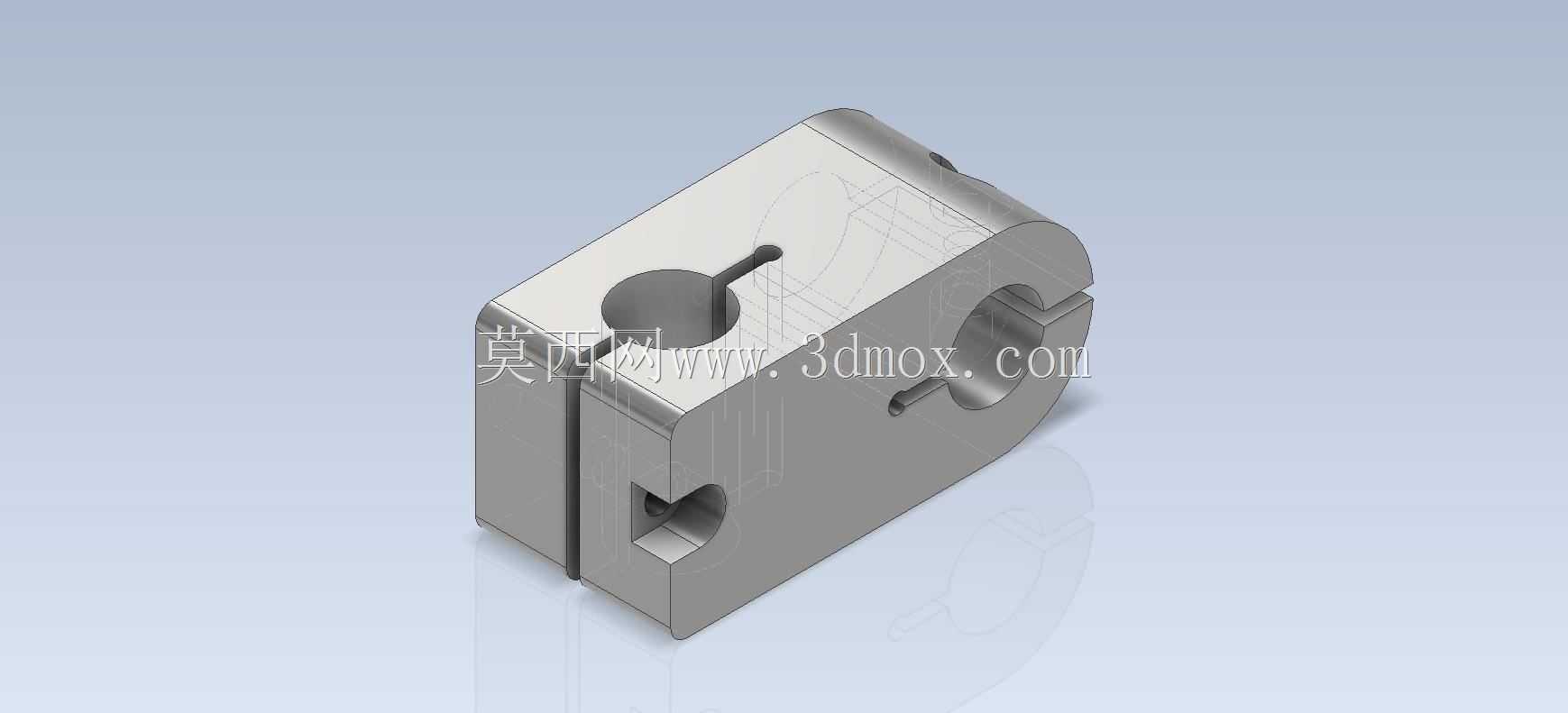

　　从功能特性上看，该构件本体采用方块式基体设计，两个垂直方向的开孔分别对应不同的安装需求：一个方向的通孔用于穿装被固定的光轴或导杆，孔侧的通槽将基体该侧分为两个可弹性形变的夹臂，螺钉锁紧时夹臂产生微变形抱紧穿入的轴件，抱紧力可通过螺钉锁紧力矩控制，既能保证足够的固定强度避免工位偏移，也不会因为夹紧力过大损伤轴件表面镀层；另一个垂直方向的开孔可用于安装固定螺钉、定位销或者穿装另一根垂直布置的杆件，实现两个垂直方向轴件的十字交叉连接，省去了额外的转接角码，减少装配环节的零件数量。

　　设计这类构件时，首先要考虑基体的壁厚与开槽宽度的匹配关系，开槽宽度过大会导致夹臂形变范围过大，反复锁紧松开后容易产生塑性变形失去夹紧力，开槽宽度过小则形变范围不足，无法适配设计公差范围内的轴径偏差，通常开槽宽度控制在1.5-2.5mm区间，根据基体整体尺寸调整，保证夹臂在弹性形变范围内工作。其次要考虑螺钉孔的位置设计，锁紧螺钉的孔位要布置在夹臂的受力中心位置，避免锁紧时夹臂受力不均导致孔轴偏斜，造成穿轴卡顿或者抱紧力不足的问题；两个垂直方向的孔位要保持足够的壁厚间隔，避免孔距过小导致基体应力集中，在反复锁紧受力后出现开裂问题。

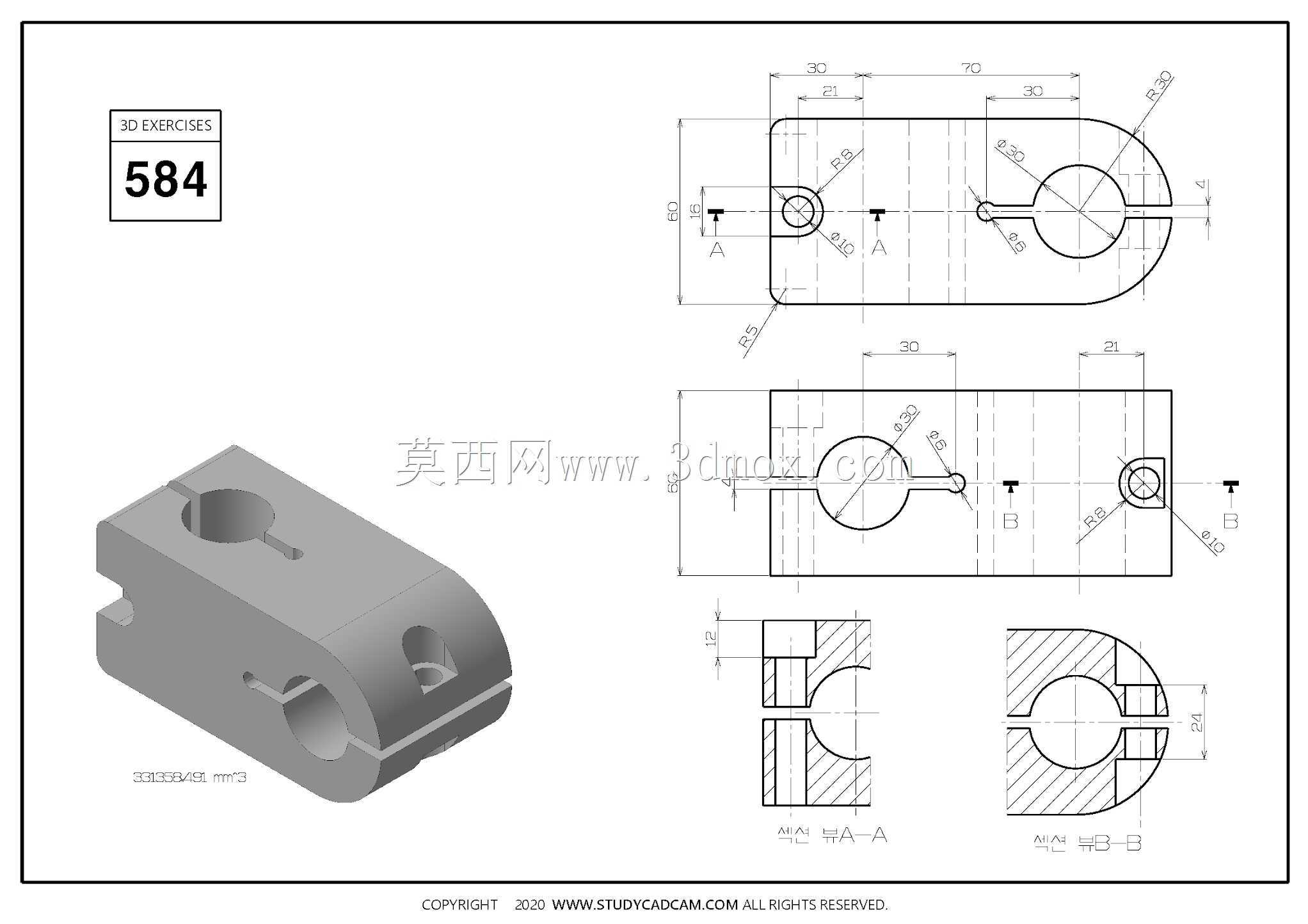

　　外形尺寸方面，这类连接座的安装边界需要适配常规工业铝型材的安装槽间距，基体的侧面平面度要控制在合理范围内，保证安装附属零件时能贴合紧密，不会出现倾斜偏移；开孔的孔径公差通常取H7级，保证穿轴时的间隙适中，既能顺畅滑动调整，也不会因为间隙过大导致锁紧后轴件出现倾斜。基体的边角处做了小尺寸倒角处理，既避免装配时锐边划伤操作人员，也能在装入安装位时起到导向作用，不会因为边角毛刺卡滞在型材槽内。另外，夹臂的开合形变区间要经过核算，保证在适配最大轴径偏差时，夹臂的形变应力不超过材料的屈服强度，通常这类零件采用铝合金或者45号钢加工，铝合金材质重量轻、形变恢复性好，适合对重量有要求的移动工位使用，45号钢材质强度更高，适合夹紧力要求大、负载较重的固定工位使用。

　　在实际选型应用时，需要注意该构件的负载承受范围，它主要承受轴向的定位阻力以及垂直方向的小负载，不能作为主要的承重连接构件使用，在有较大振动的工位上使用时，需要在锁紧螺钉处加装防松垫圈，避免长期振动导致螺钉松动、工位偏移。安装时要注意锁紧顺序，先调整好构件在轴上的位置，再交替拧紧两侧的锁紧螺钉，保证两个夹臂受力均匀，避免单侧受力过大导致孔位变形，影响后续的调整顺畅度。
