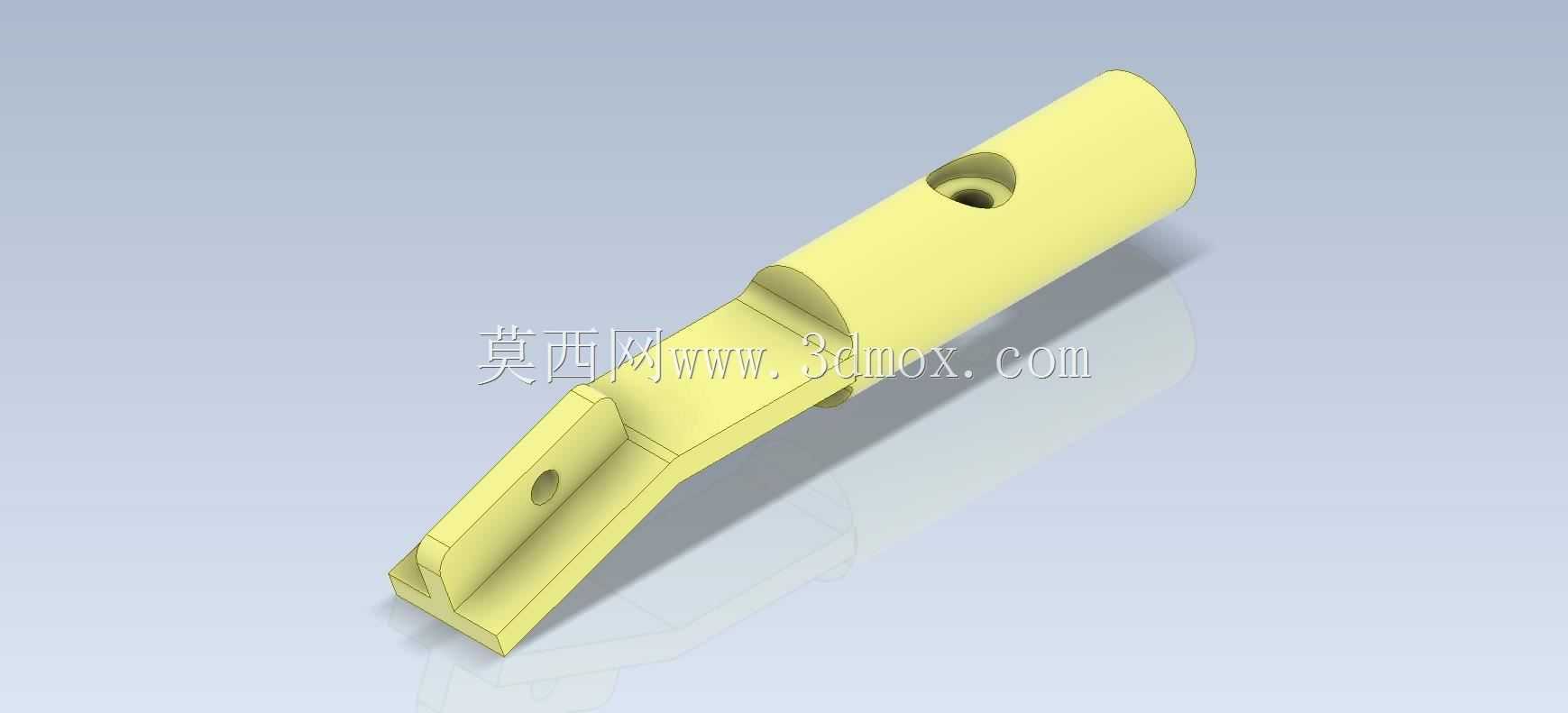

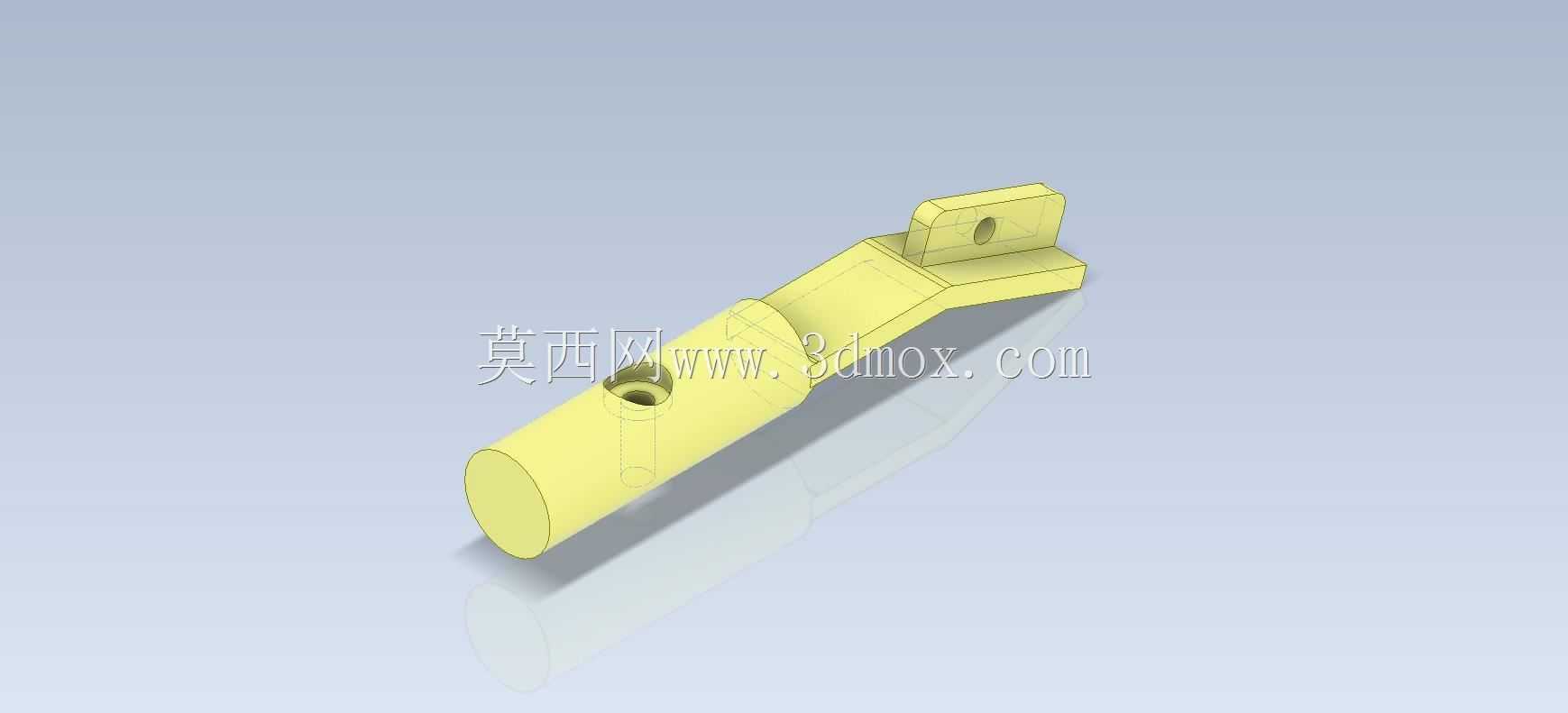

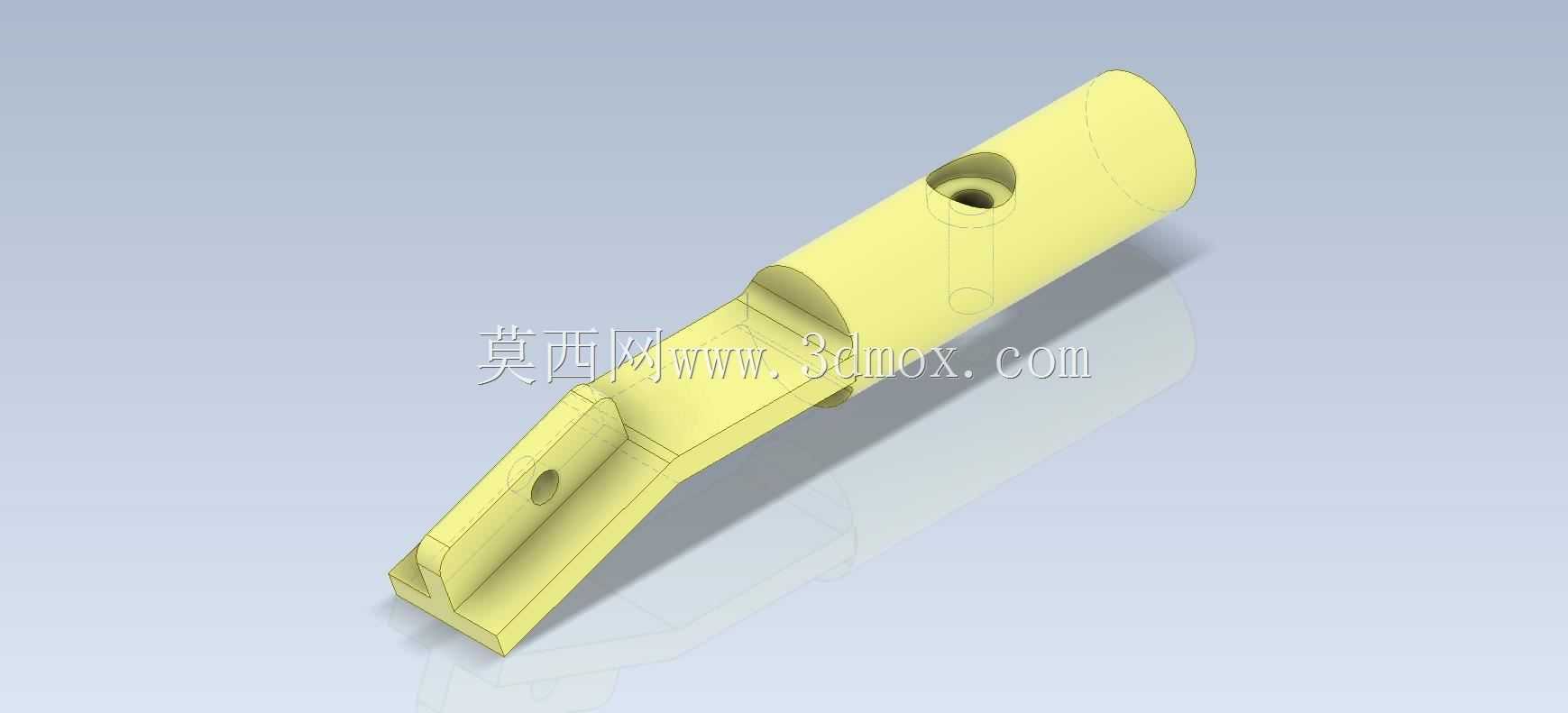

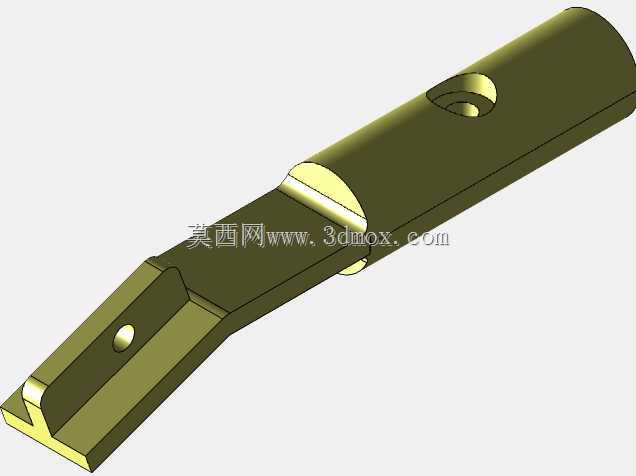

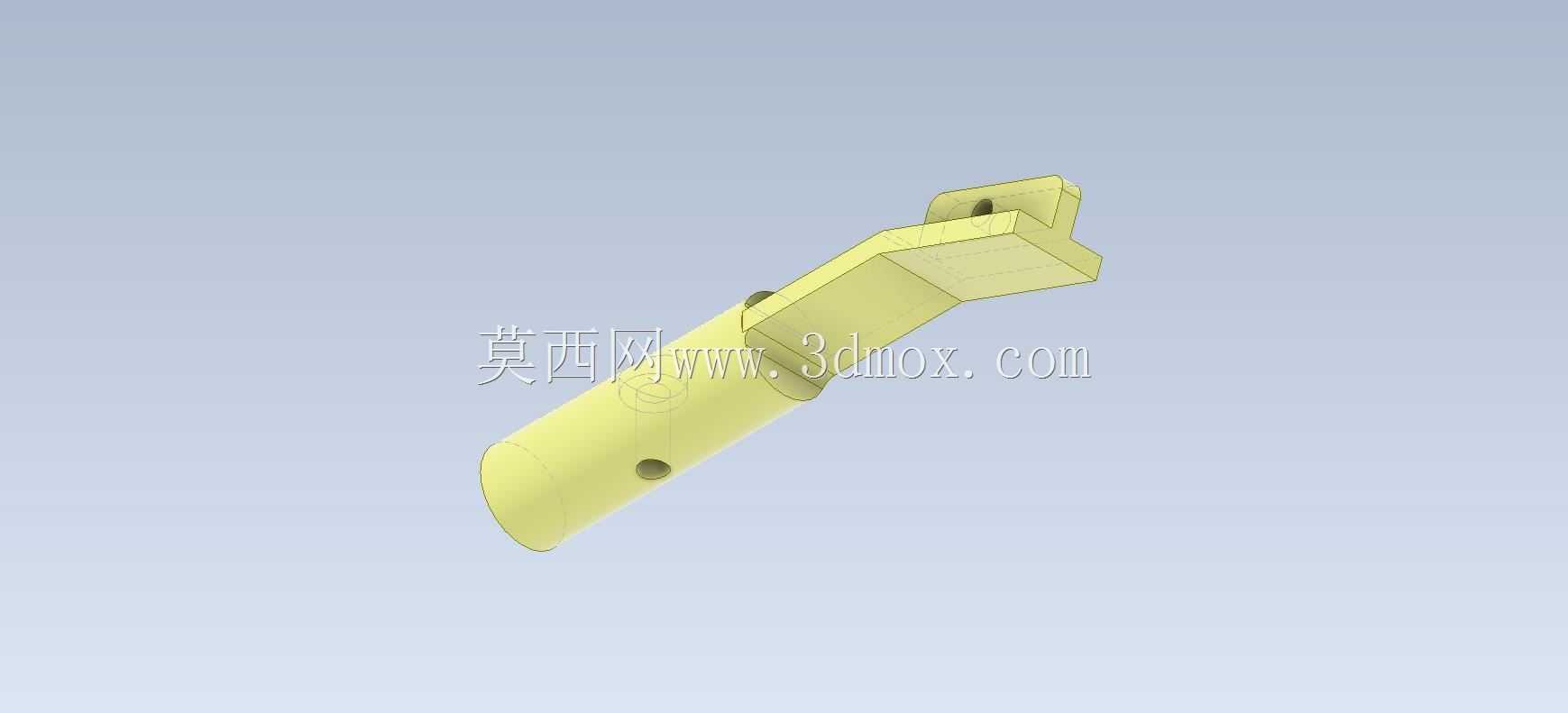

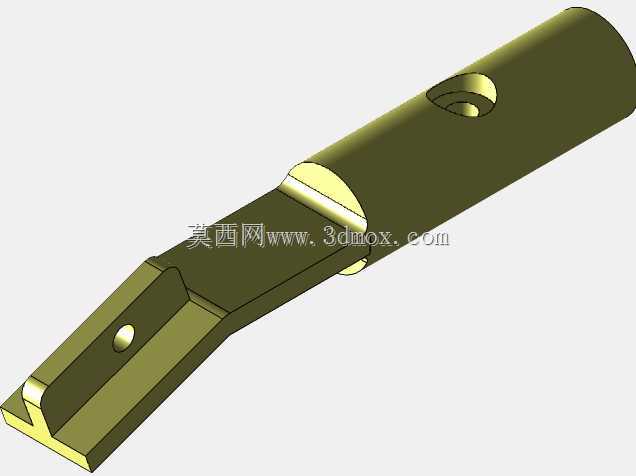

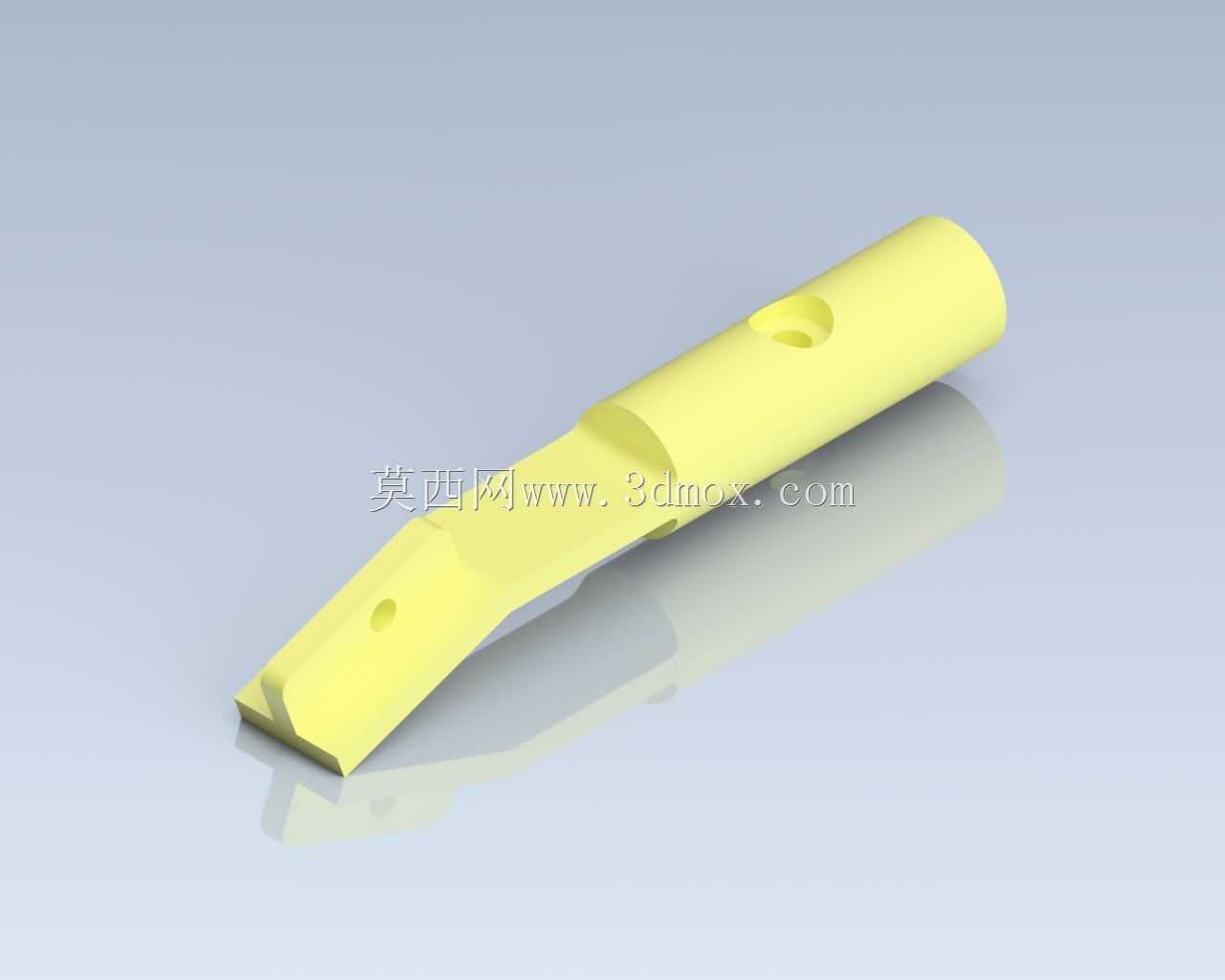

这类带斜头与径向孔的长轴类构件,常见于小型传动机构、工装夹具的定位连接环节,也会作为轻工设备里的拨杆、触发杆件使用,日常在自动化生产线的小件推送工位、检测设备的触发端都能见到同结构原理的零件。从结构上看,主体采用等直径长圆柱作为基础基体,圆柱段承担主要的导向、承载作用,安装时可穿入对应内径的导向套或者安装孔内,依靠圆柱面的配合保证杆件往复运动或者转动时的同轴度,避免运行过程中出现卡滞、偏摆的问题。一端加工的斜切扁头结构,是整个零件的功能作用端,斜切面的角度经过精确计算,可与配套的凸轮、滑块或者触发块接触,将直线运动转化为摆角动作,或者将外部的推力通过斜面分解为沿杆件轴向的传动力,相比平端头结构,斜头在接触传动时的受力更平缓,
能减少接触瞬间的刚性冲击,降低配合面的磨损速率。圆柱基体上开设的径向通孔,主要用于穿装定位销或者连接螺钉,一方面可以锁定杆件与配套传动件的相对位置,避免杆件在长期往复动作中出现轴向窜动,另一方面也可作为行程限位的配合孔,与设备上的限位销配合,精准控制杆件的伸出、缩回行程边界,保证每次动作的行程误差控制在机械配合允许的范围内。设计这类构件时,首先要确定圆柱段的直径与长度,直径尺寸需要匹配安装位置的导向孔内径,一般选用间隙配合公差,保证滑动顺畅的同时不会出现过大的径向晃动,长度尺寸则要覆盖整个工作行程加上两端的安装预留量,避免动作到极限位置时杆件从导向孔中脱出。斜头部分的角度设计需要结合传动行程的需求计算,

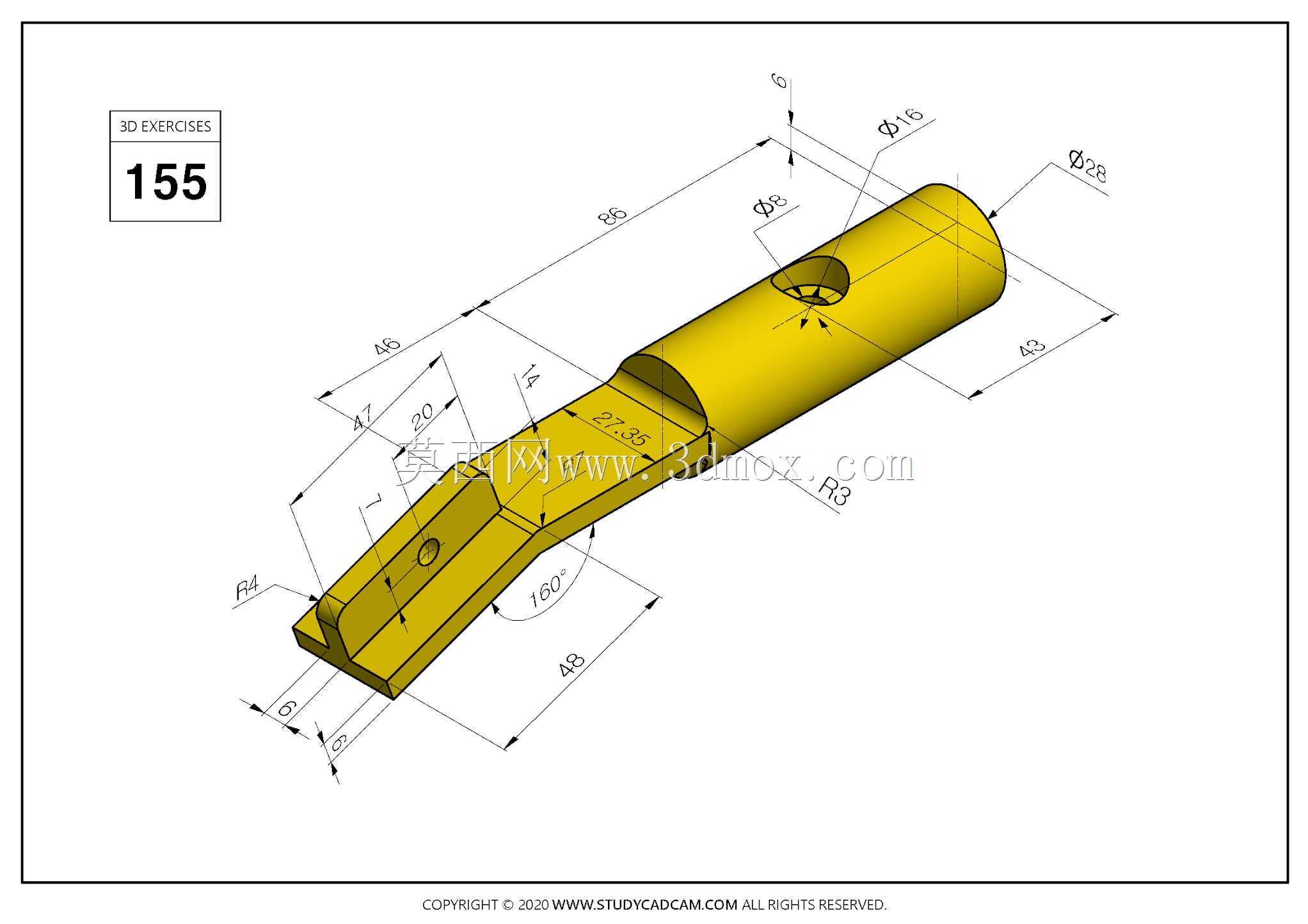

角度过小会导致传动时的轴向分力不足,需要更大的外部推力才能驱动杆件动作,角度过大则会让斜面接触时的自锁倾向增强,容易出现动作回位卡滞的问题,通常这类练习模型里的斜角会选取常用的30度到45度区间,兼顾传动效率与结构强度。径向孔的位置需要避开杆件的应力集中区域,不能设置在斜头与圆柱段的过渡位置,同时要保证孔的轴线与圆柱轴线垂直相交,避免穿装销钉后出现偏载,长期受力导致孔位变形。零件的棱边位置都做了微小的倒角处理,既可以去除加工过程中产生的毛刺,避免安装时划伤操作人员或者配合零件的表面,也能让杆件穿入安装孔时起到导向作用,提升装配效率。从建模逻辑上看,这类零件适合采用拉伸加切除的基础特征完成,先绘制圆柱截面拉伸得到主体基体,
再通过拉伸切除做出一端的斜头结构,之后在对应位置绘制径向孔的截面做切除,最后添加倒角特征完成整体建模,建模过程中需要注意各个特征的尺寸关联,比如径向孔的中心到斜头端面的距离要和实际安装尺寸匹配,斜头的斜面角度要严格按照设计值设定,避免后续出工程图或者加工时出现尺寸偏差。实际生产中这类零件一般选用45号钢作为毛坯材料,经过车削加工外圆柱面,铣削加工斜头平面,钻床加工径向孔,最后做表面发黑处理提升防锈能力,若用于有耐腐蚀要求的工况,也可选用不锈钢材质加工,表面做抛光处理降低摩擦阻力。安装这类构件时,要先清理导向孔内的铁屑与杂物,在圆柱配合面涂抹少量润滑脂,减少滑动时的摩擦阻力,穿入杆件后再装入径向孔内的定位销,确认销钉完全卡入对应连接件的槽位后,手动推动杆件测试全程动作是否顺畅,有没有卡滞或者异响的情况,若存在偏摆问题,需要检查导向孔的同轴度以及斜头与配合件的接触间隙,调整到位后再投入使用。
