L型带安装孔槽式机械固定支座结构

　　这类L型带安装孔的槽式固定支座，在轻工自动化输送线、小型工装夹具定位模块、仪器仪表安装架这类场景里十分常见，属于小尺寸但承担核心定位固定作用的结构件。从实际使用场景来看，这类零件大多用在对安装位置精度有一定要求、同时需要配合滑动件做小幅位置调整的工位，比如小型检测设备的传感器安装支架、流水线侧边的挡料定位座、小型实验装置的构件固定座，它不需要承担大吨位的重载载荷，但对安装的贴合度、定位的重复精度有明确要求。

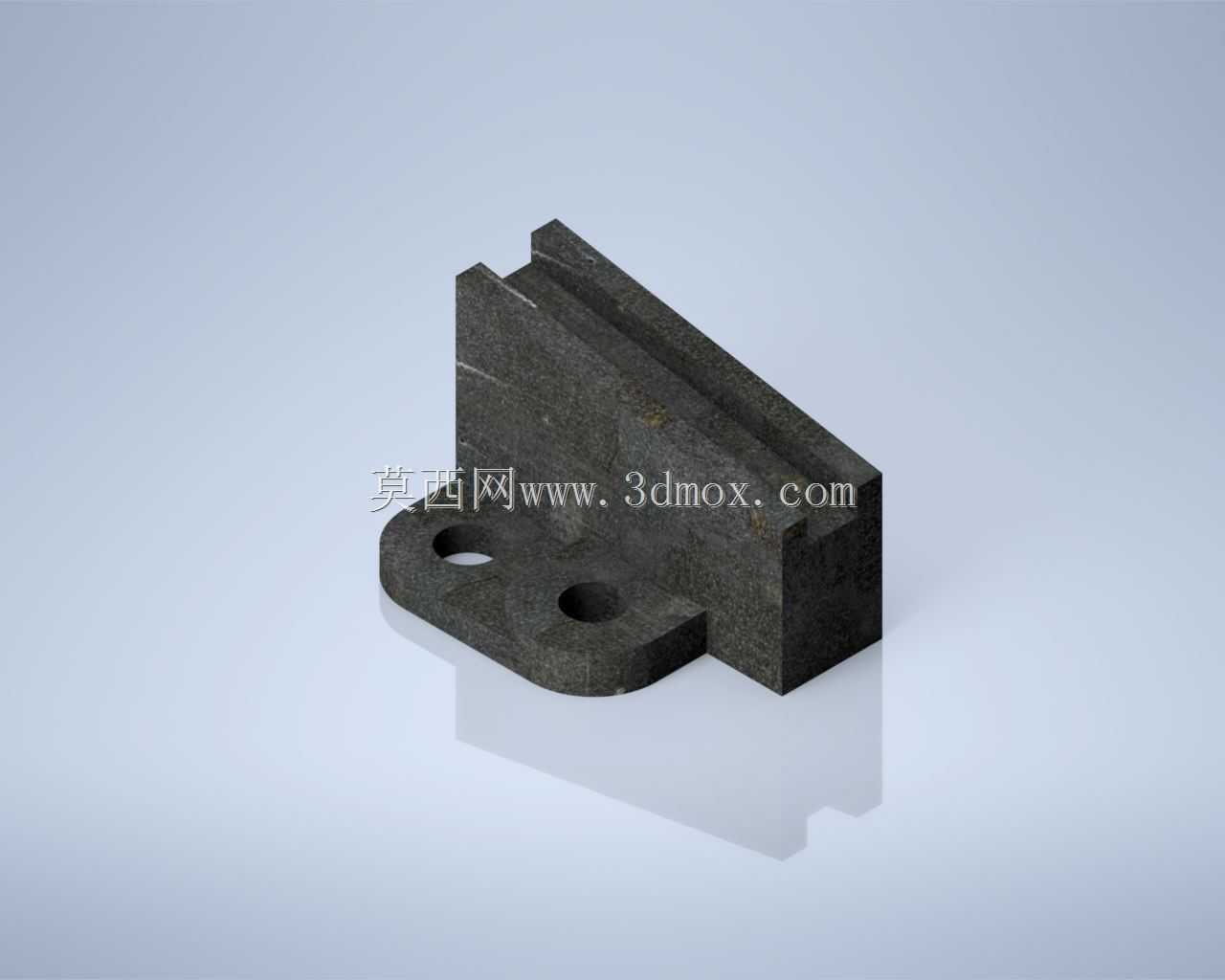

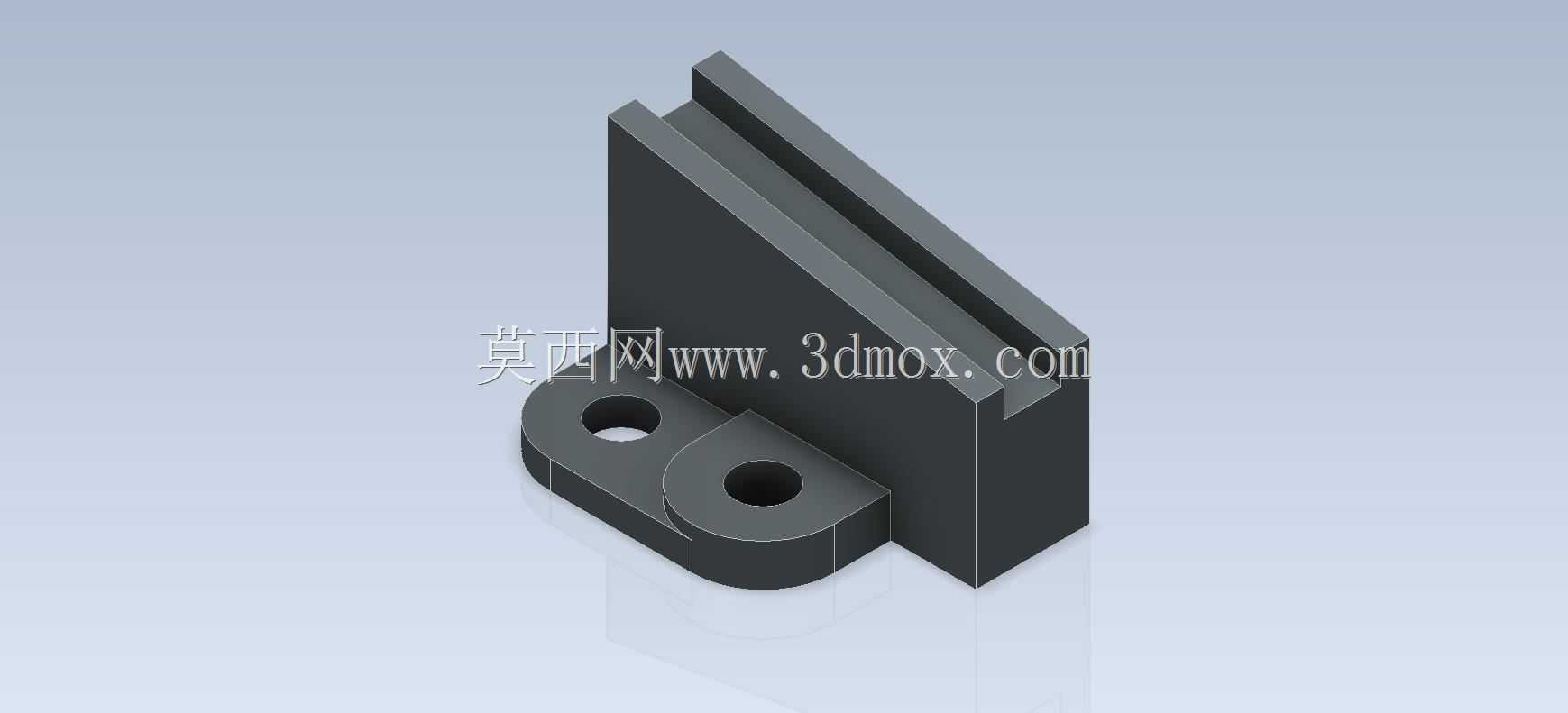

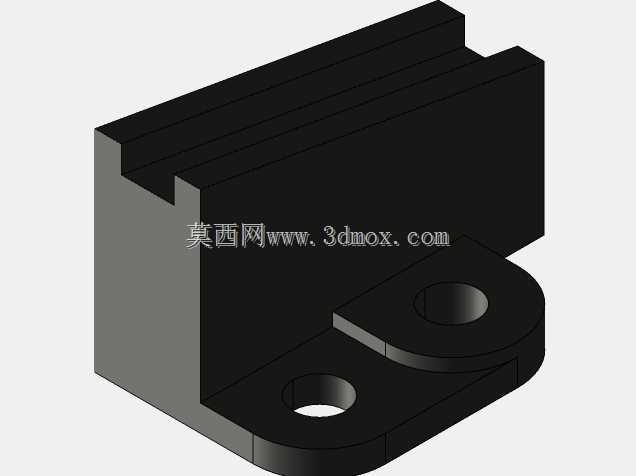

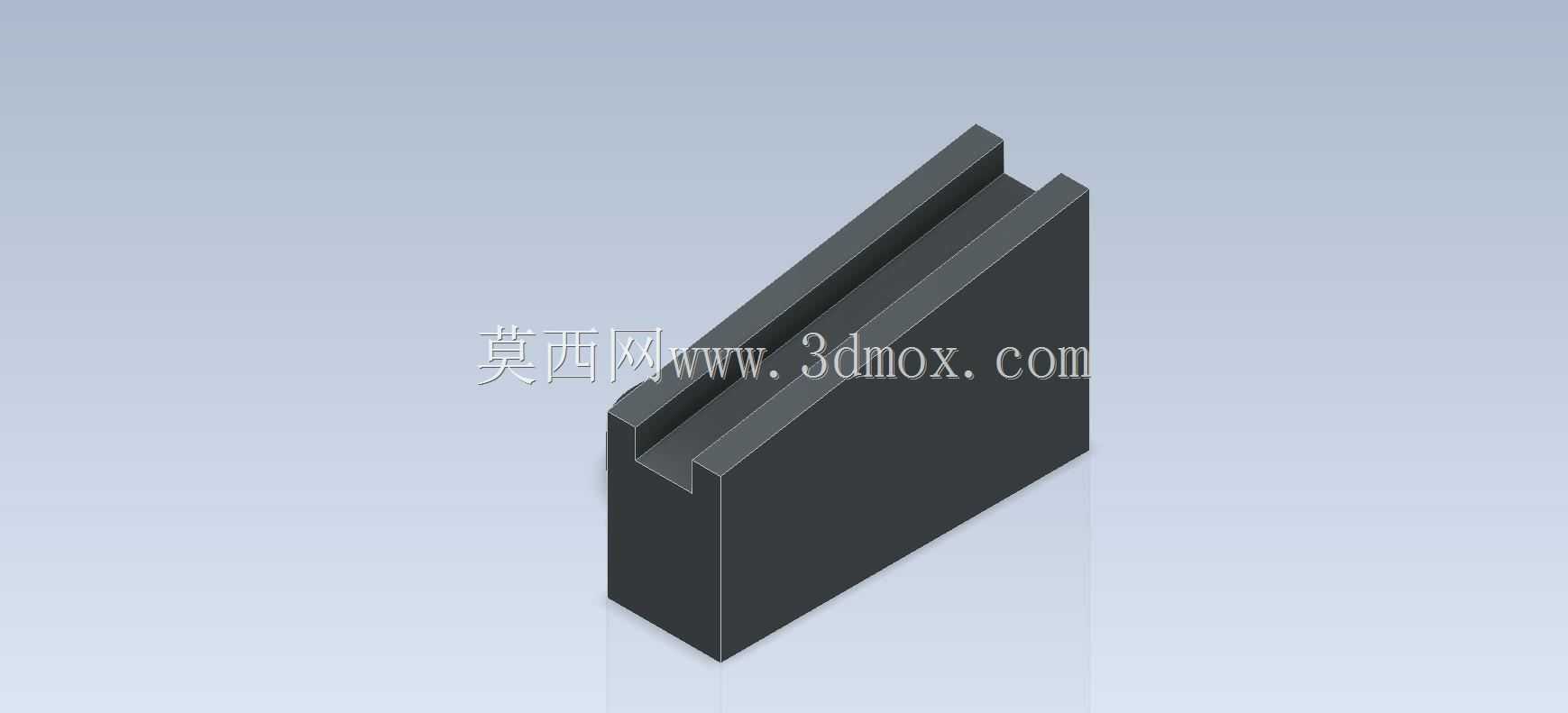

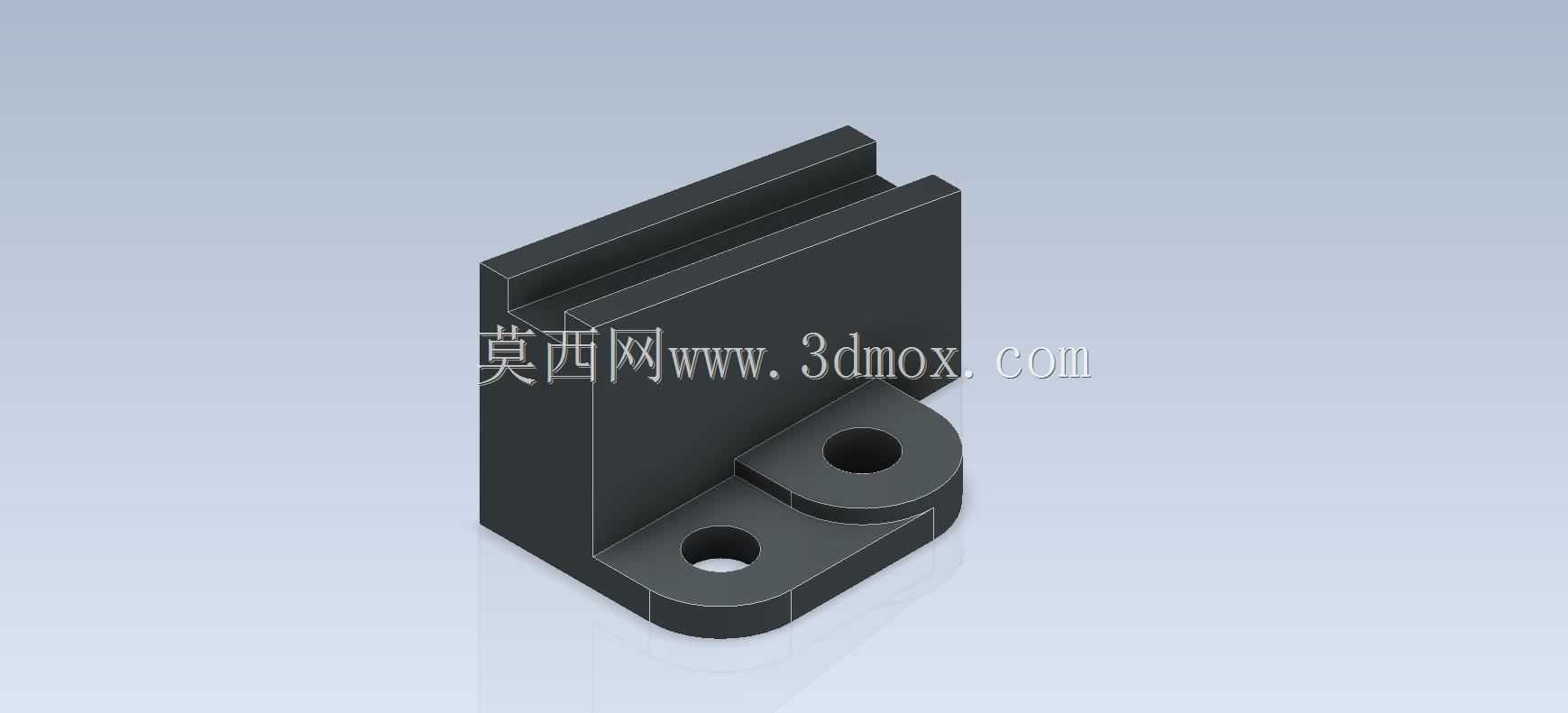

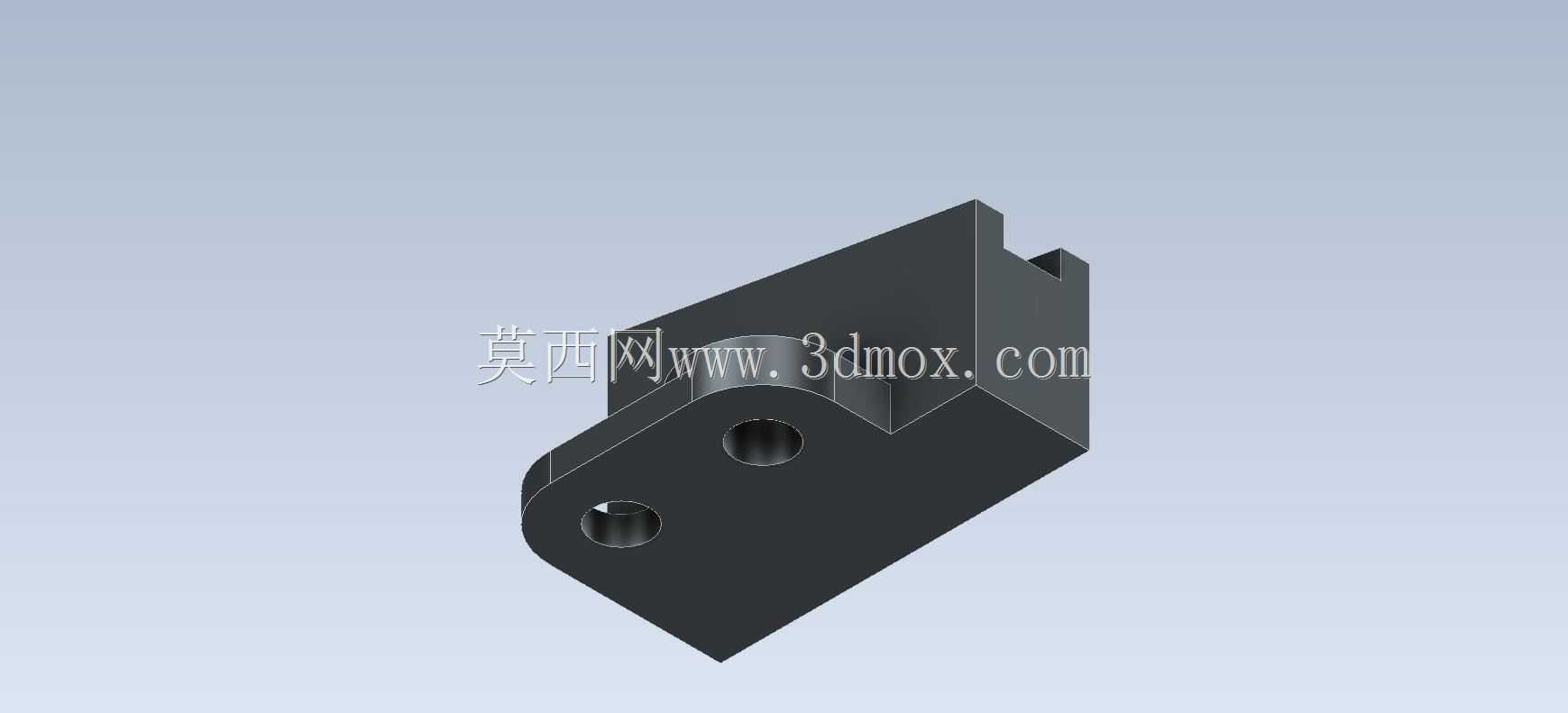

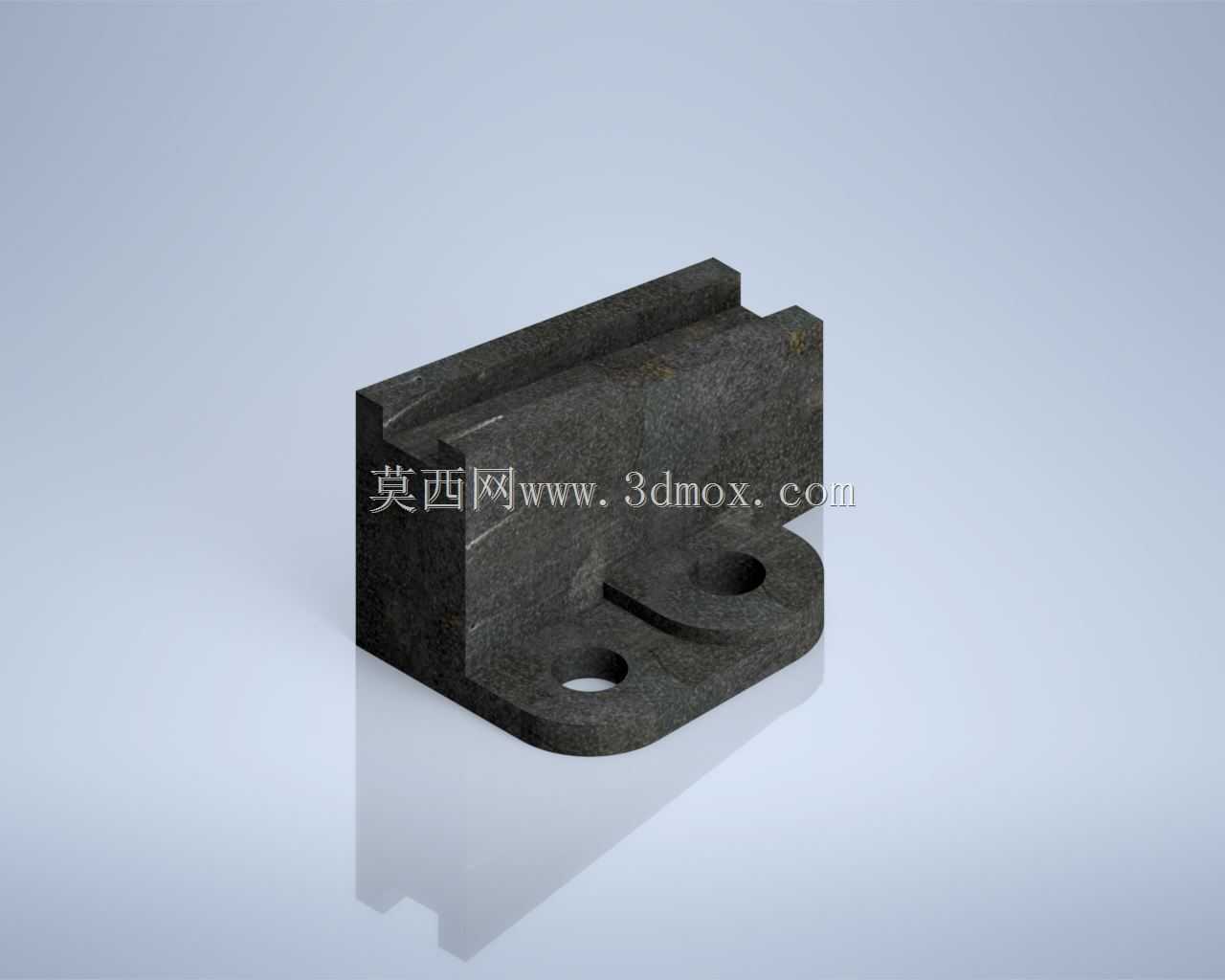

　　从功能特性上拆解，这个零件的结构可以分成两个核心功能段：底部的安装法兰段和上部的立板导向段。底部法兰做了圆角过渡处理，两个沉头安装孔对称布置在法兰的圆弧端，这种设计一方面是避免直角处的应力集中，在设备运行产生小幅振动时，不会因为应力累积出现法兰根部开裂的问题，另一方面沉头孔可以让安装螺栓的头部完全埋入零件表面，不会突出平面干涉后续装配的其他构件，安装完成后支座底面和安装基板可以完全贴合，不会出现翘边、间隙导致的定位偏移。上部立板的顶面开了通长的导向槽，这个槽的作用是给配套的滑动块提供直线导向的行程空间，槽的两侧壁做了等厚设计，保证滑动配合时的间隙均匀，不会出现卡滞；立板侧面延伸出的带孔凸台，是用来安装锁紧构件的，当滑动块调整到目标位置后，可以通过凸台上的孔穿入锁紧螺钉，把滑动件的位置完全锁死，避免设备运行过程中出现位置窜动。

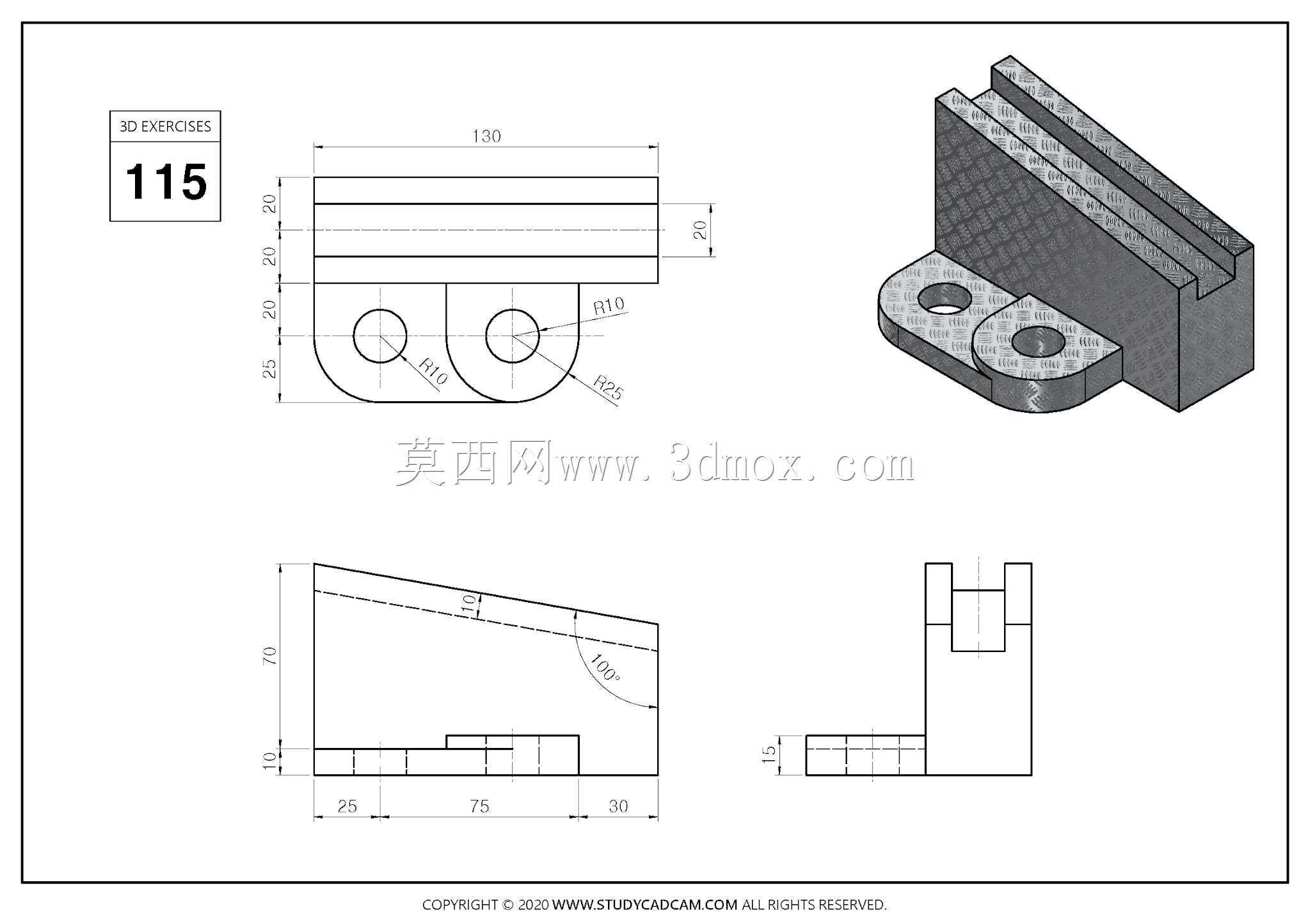

　　做这个零件的三维建模时，首先要锚定安装基准，优先把底部法兰的下表面作为整个零件的装配基准面，所有尺寸都从这个基准面出发做标注，避免后续出工程图时出现基准混乱的问题。建模顺序上可以先绘制底部法兰的轮廓草图，拉伸得到法兰基体，注意两个安装沉头孔的位置要和法兰的圆弧轮廓做同心约束，保证孔边到法兰外缘的壁厚均匀，不会出现局部壁厚过薄导致安装时螺栓拧紧把法兰压裂的情况。之后再绘制上部立板的草图，立板和法兰的衔接处要做圆角过渡，圆角半径不能小于壁厚的三分之一，避免应力集中；立板顶部的导向槽要注意槽宽的尺寸公差，如果是和标准滑块配合，槽宽要按照H7的公差带做预留，保证滑动顺畅又不会有过大的旷量。侧面凸台的建模要注意凸台孔的轴线和导向槽的位置关系，要保证锁紧螺钉拧入时可以垂直顶在滑动块的侧面，锁紧力方向垂直于滑动方向，这样锁紧效果最稳定，不会出现锁紧时把滑块顶偏的问题。

　　从安装边界来看，这类小支座的整体尺寸通常不大，底部法兰的长度一般在60-80mm区间，宽度在40-50mm区间，整体高度在50-70mm区间，安装时需要在基板上预留对应两个沉头孔的安装孔位，孔距要和支座法兰的孔距保持一致，公差控制在±0.1mm以内，避免安装时出现强行螺栓拉拽导致的零件变形。上部导向槽的长度决定了配套滑动件的调整行程，通常这类练习模型的槽长占立板长度的80%左右，预留两端的限位壁厚，避免滑块滑出槽道。零件的壁厚设计上，法兰厚度一般在8-10mm，立板厚度在12-15mm，既可以保证足够的结构刚性，在普通的车间振动环境下不会出现形变，又不会因为壁厚过大造成材料浪费，适合用铝合金或者普通Q235钢做铣削加工，加工时一次装夹就可以完成法兰面、立板、导向槽和各个孔位的加工，不需要二次装夹，能有效控制加工的形位公差。

　　在实际选型使用时，要注意这个支座的承载上限，因为整体尺寸偏小，它适合承受的侧向载荷不超过500N，适合固定小型的检测元件、小型挡块、轻载的导向构件，不能用来作为重型构件的支撑座，如果载荷偏大，可以把立板的厚度适当加大，或者在立板和法兰之间增加加强筋结构，提升整体的抗弯折能力。另外导向槽的表面粗糙度建议控制在Ra1.6-3.2之间，太粗糙会导致滑动阻力大，太光滑则会提升不必要的加工成本，沉头孔的锪平深度要和所选螺栓的头部高度匹配，保证螺栓安装后不突出底面。
