带双孔定位槽式机械连接基座结构

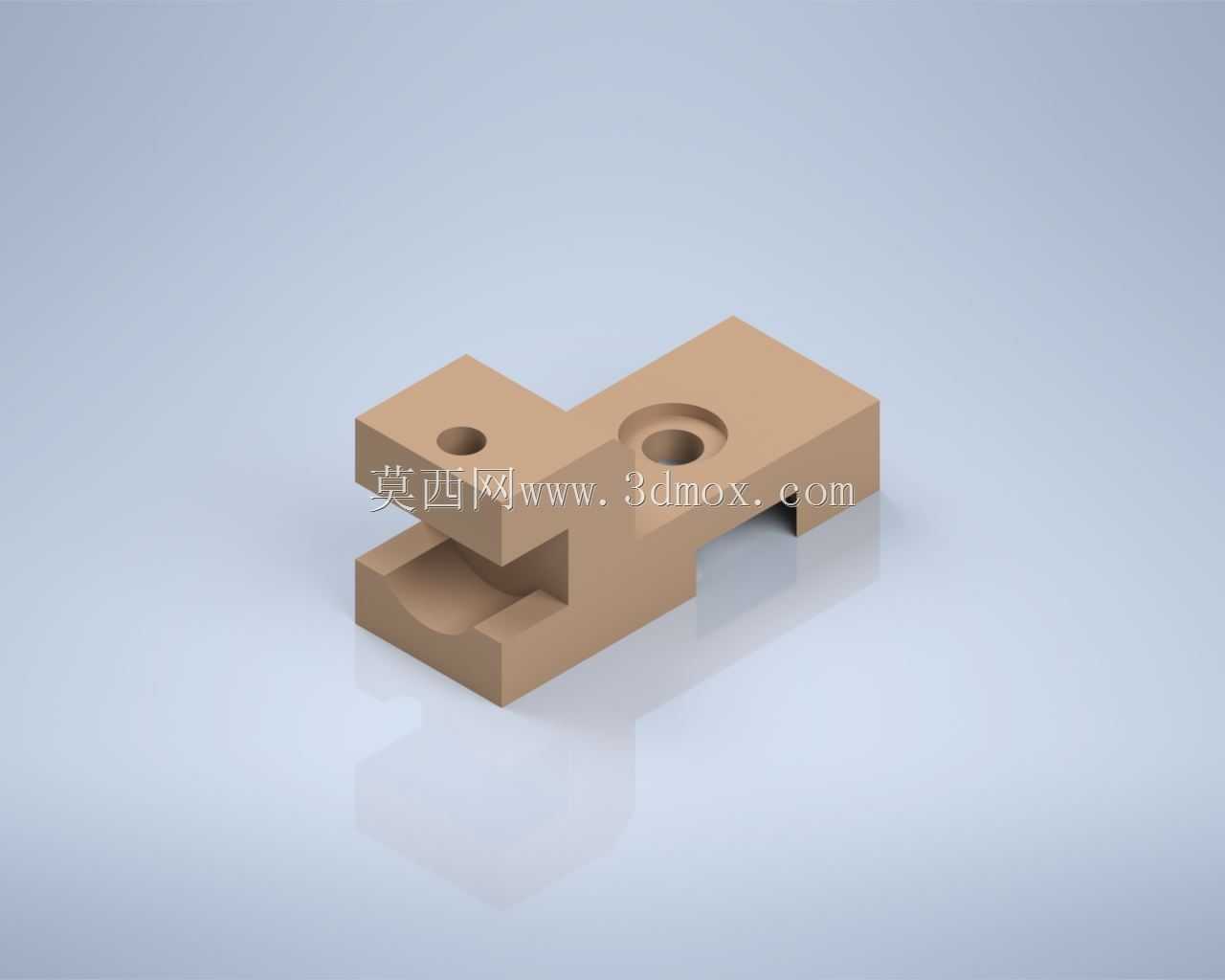

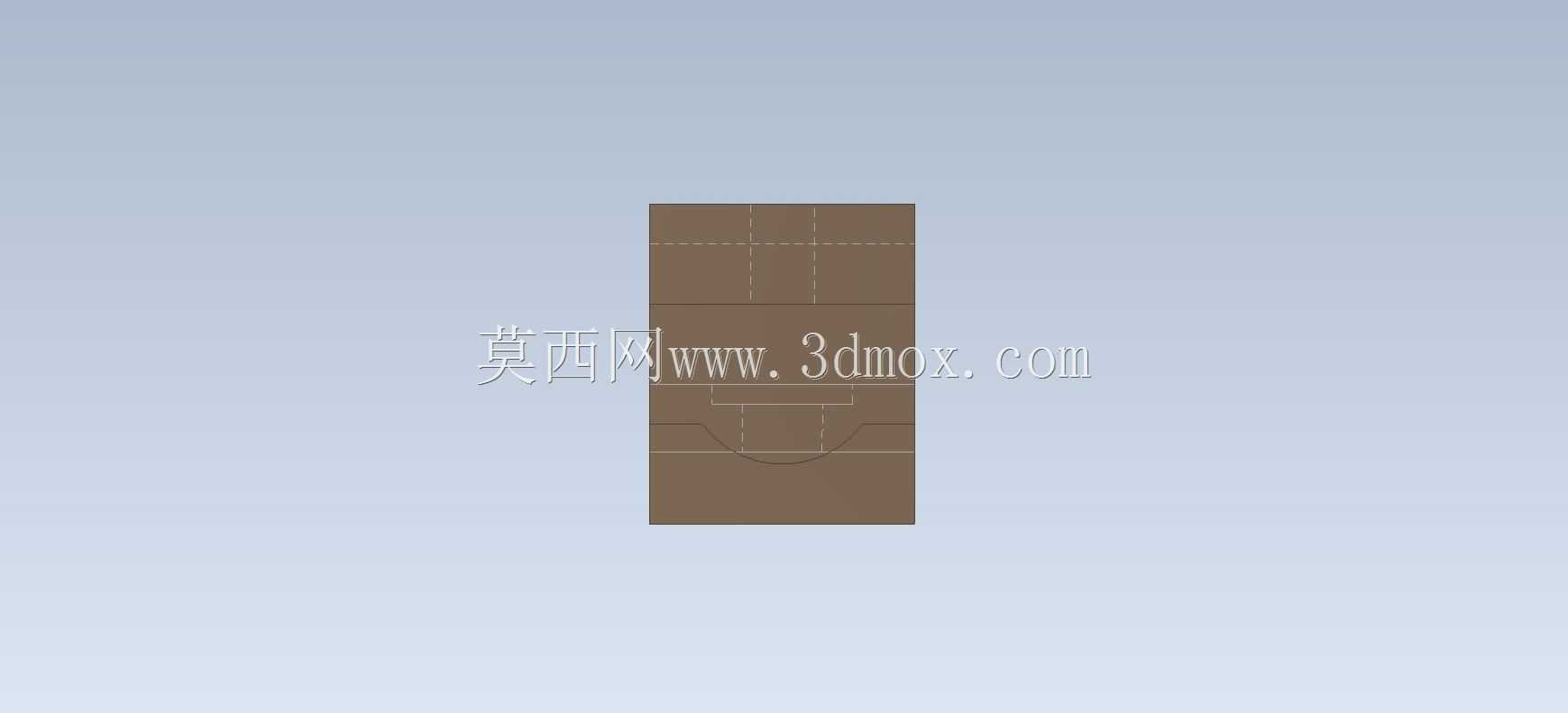

　　在非标自动化生产线的工位定位模块、小型检测设备的传感安装支架、以及教学实训台的模块化装夹单元中，这类带双定位孔与侧向卡槽的块状连接基座是出镜率极高的基础结构件。不同于标准型材拼接的支架，这类一体化铣削成型的基座，核心作用是为小型功能元件提供刚性安装基准，同时通过自身的卡槽结构实现快速装拆与位置微调，无需额外设计复杂的锁紧机构。

　　从实际使用场景来看，这类基座常被用在光电传感器的安装位、小型气动拨指的固定座、或是流水线侧边的挡停块安装基础上。日常产线运行中，这类零件需要承受频繁的小幅冲击与持续的振动，因此设计时首先要保证安装面的平面度公差，通常安装基准面的平面度要求控制在0.02mm以内，避免安装后的元件出现角度偏斜，导致检测信号失准或是执行机构动作不到位。

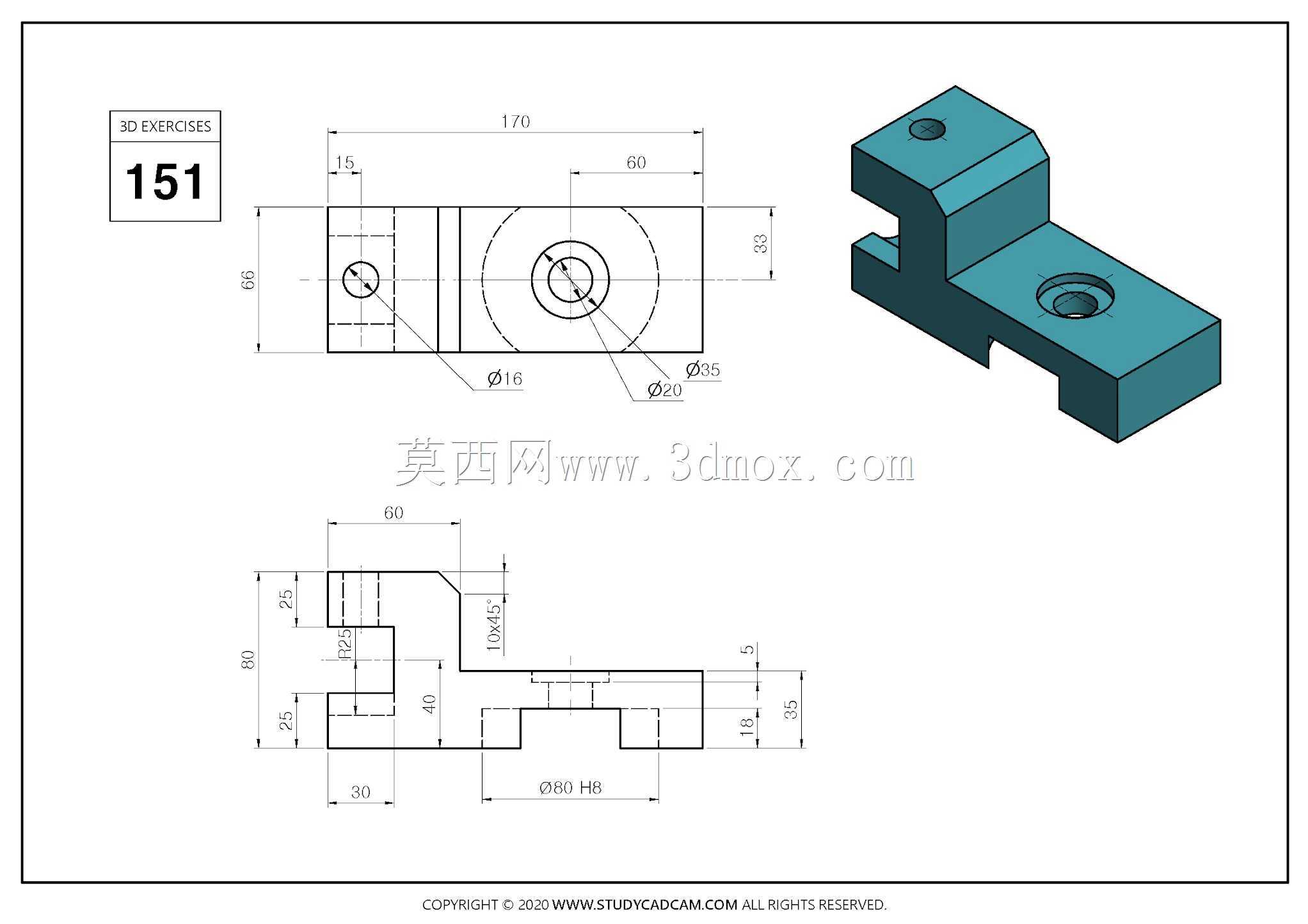

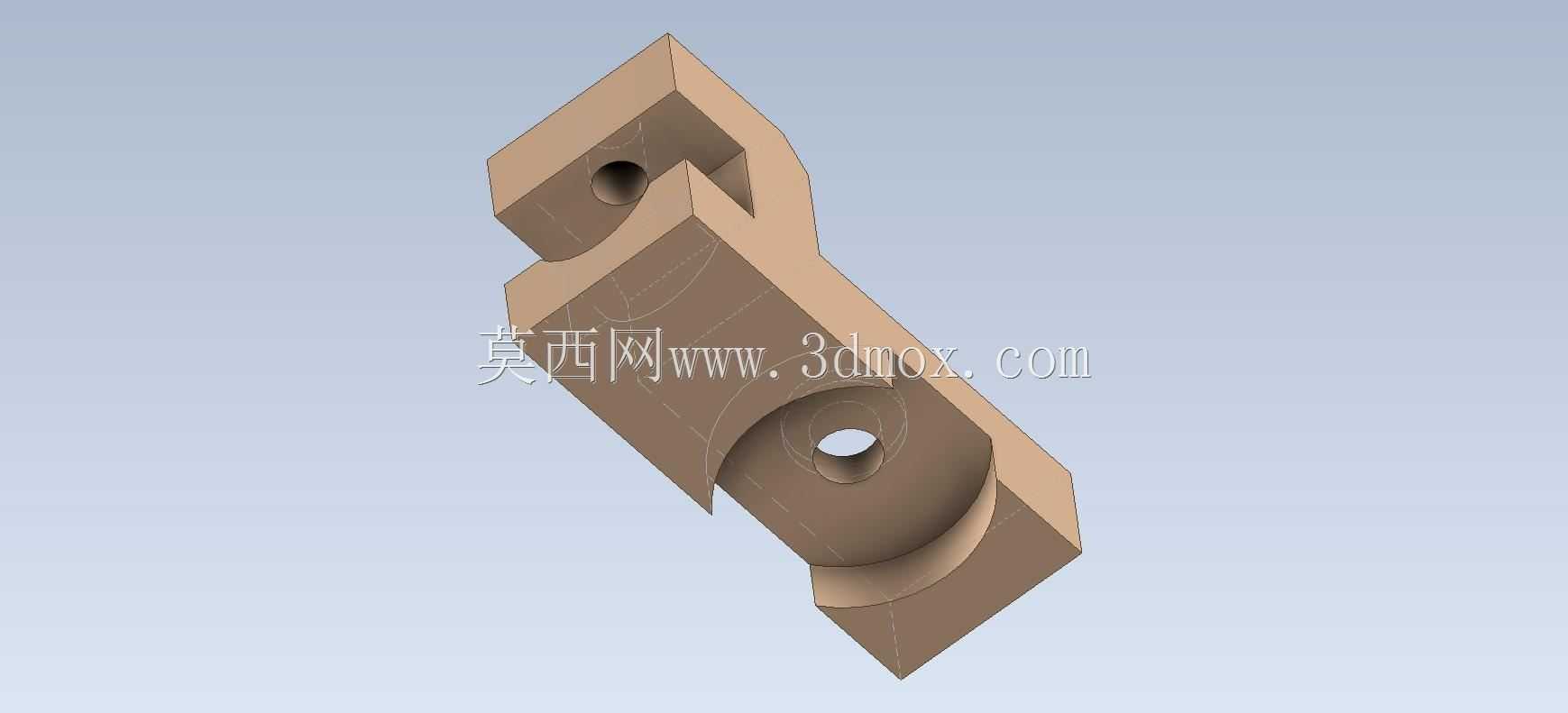

　　设计这类结构时，首先要明确安装边界：基座底部的卡槽是核心的定位特征，卡槽的宽度公差通常取H7级，与配套的导轨或是安装板凸台采用间隙配合，单边间隙控制在0.01-0.03mm之间，既保证滑动顺畅无卡滞，又不会出现过大的晃动间隙。卡槽的深度不宜过深，通常取基座总高度的1/3左右，过深会削弱基座整体的结构刚性，在受侧向力时容易出现根部断裂，过浅则会导致定位不足，受振动时容易脱出导轨。

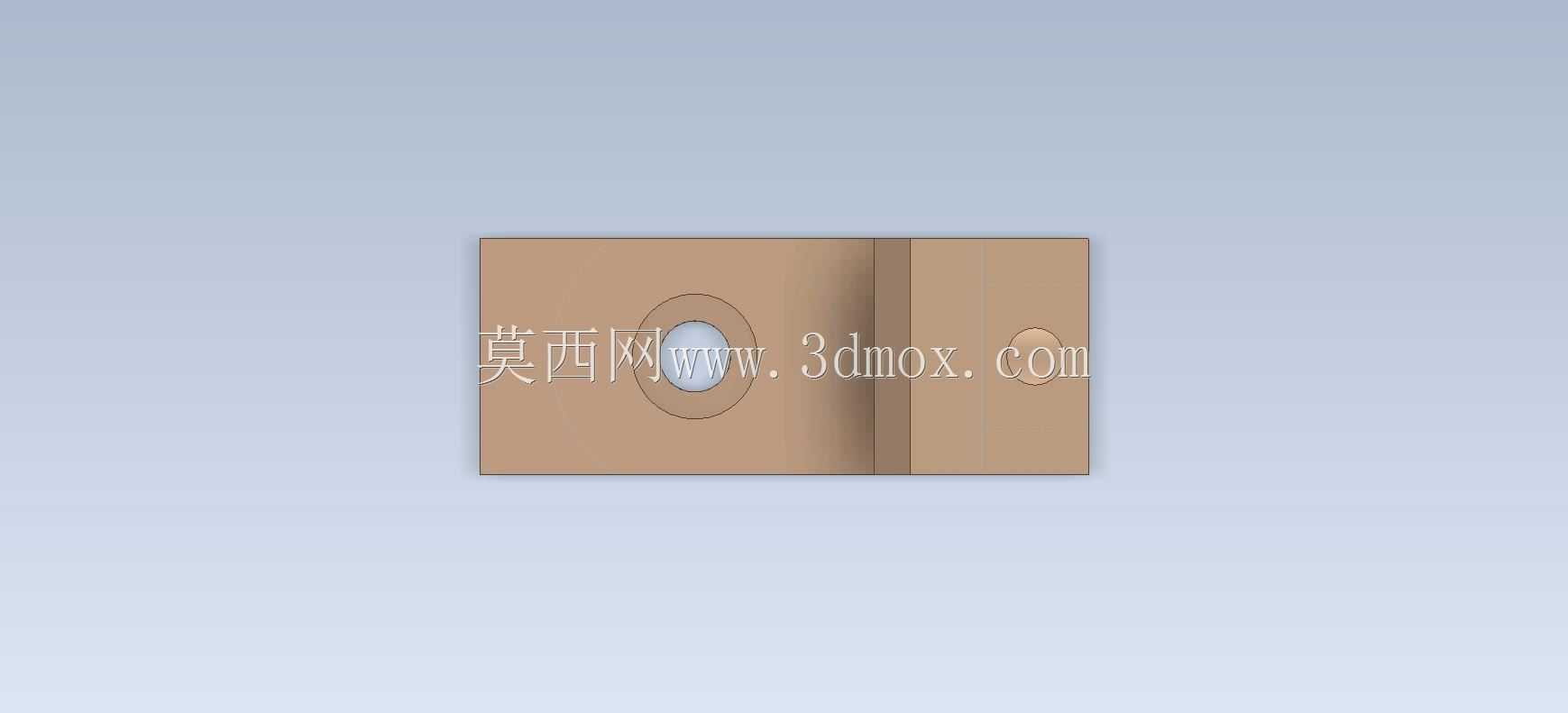

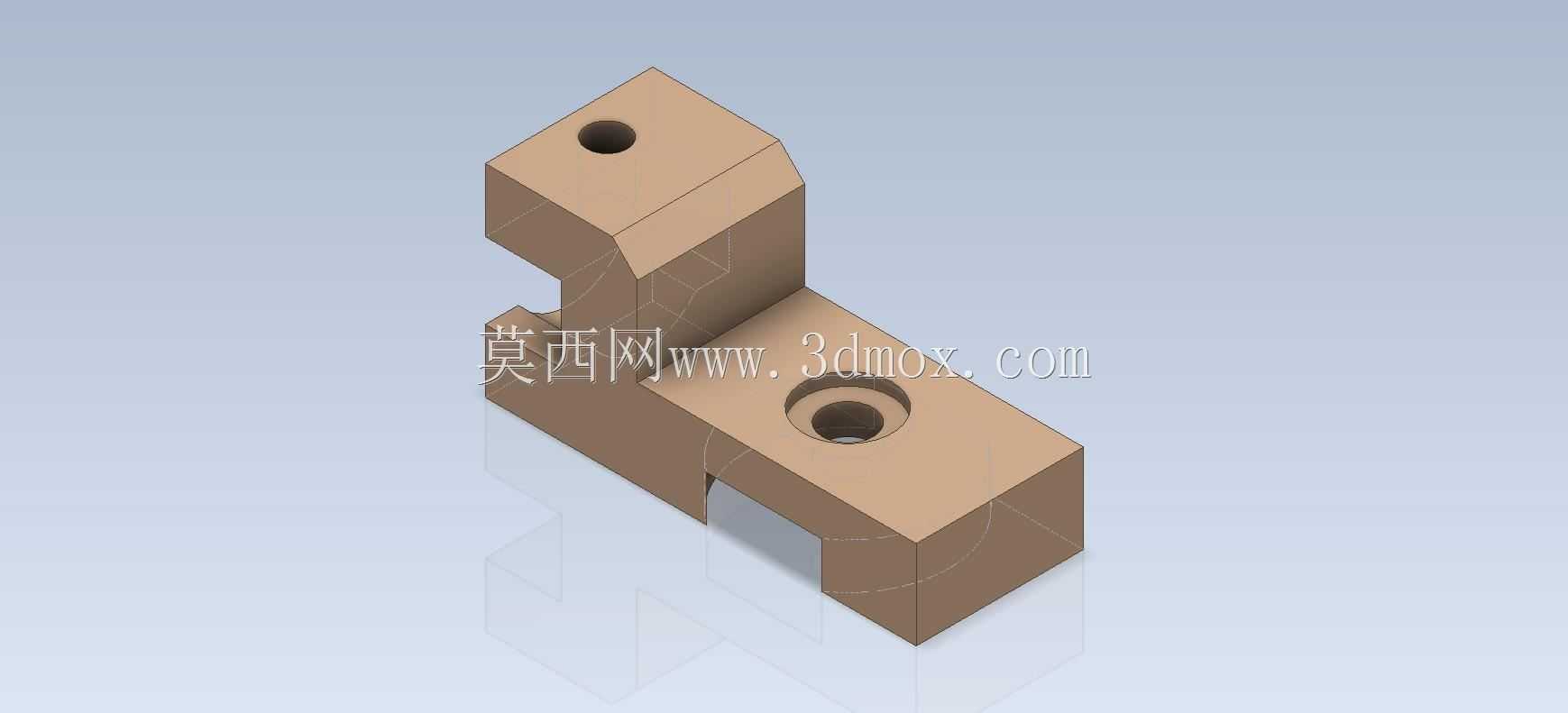

　　基座上的两个通孔为安装定位孔，其中靠近端部的小孔为销钉孔，用于安装圆柱销实现基座的位置锁定，防止设备运行过程中基座沿卡槽方向窜动；另一个直径稍大的沉孔为螺栓过孔，用于穿入内六角螺栓将基座压紧在安装面上，沉孔的深度要保证螺栓头部完全沉入零件表面以下，避免突出的螺栓头与周边运动部件发生干涉。两个孔的中心距需要严格控制公差，通常中心距公差取±0.01mm，与安装板上的预制孔位完全匹配，避免装配时出现销钉无法打入、螺栓无法穿入的问题。

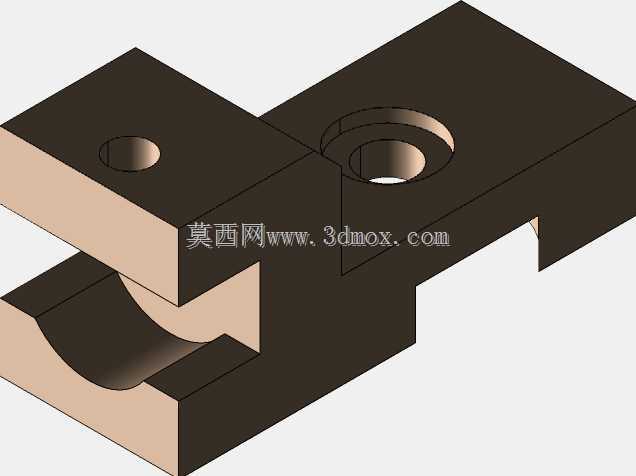

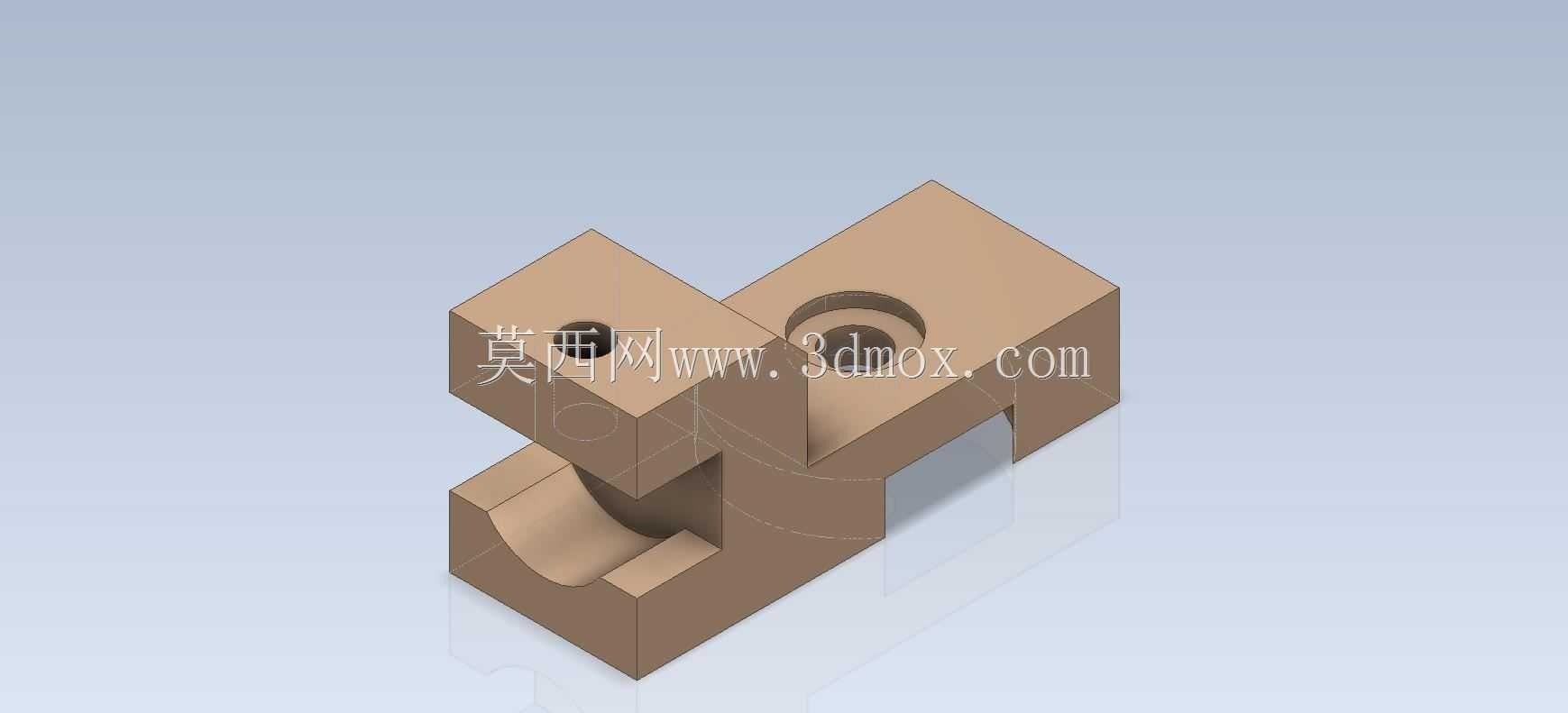

　　基座端部的内凹圆弧槽是避让特征，主要用于容纳配套安装元件的出线端或是圆柱状定位凸台，避免安装时零件与基座出现硬干涉，圆弧槽的半径要比被避让零件的外圆半径大0.5mm以上，同时槽底要预留足够的出线空间，防止传感器线缆被挤压破损，影响信号传输稳定性。

　　从建模逻辑来看，绘制这类零件时要先建立基准坐标系，以卡槽的底面作为第一安装基准，以卡槽的侧面作为第二定位基准，再依次拉伸主体轮廓、切除卡槽特征、打孔、添加端部避让槽，所有特征的草图都要做到完全约束，避免后续修改参数时出现特征报错。倒圆角处理时要注意，安装面与定位面的交界棱边只需要做0.2mm的锐边倒钝，去除加工毛刺即可，不能做大圆角，否则会影响安装贴合度；非安装面的棱边可以做0.5-1mm的倒圆角，降低应力集中系数，提升零件的抗冲击能力。

　　尺寸设计上，这类小型基座的总长度通常控制在60-80mm区间，总宽度在30-40mm，总高度在20-25mm，整体尺寸紧凑，不会占用过多的安装空间，同时保证足够的结构刚性。材质选择上，日常工业使用常选用6061铝合金做阳极氧化处理，重量轻且不易锈蚀，教学实训场景也可以选用ABS材质做3D打印验证，降低加工成本。装配时要先将基座卡入配套导轨，滑动到指定工位后先打入定位销，再拧紧锁紧螺栓，拆卸时先松螺栓再拔销钉，避免硬撬损坏卡槽与安装面。这类结构看似简单，却涵盖了机械安装结构设计中基准选择、公差配合、干涉避让、工艺性处理的核心知识点，是三维建模练习与机械结构入门的典型案例，掌握这类基础零件的设计逻辑，能为后续复杂设备的结构设计打下扎实的基础。
