Spindler轴用分体式夹紧安装支座结构

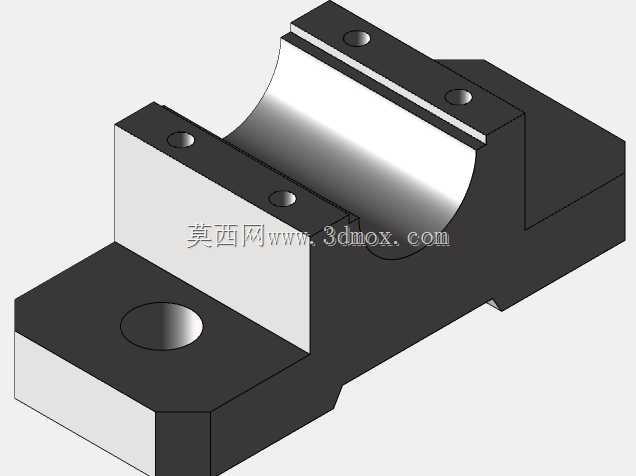

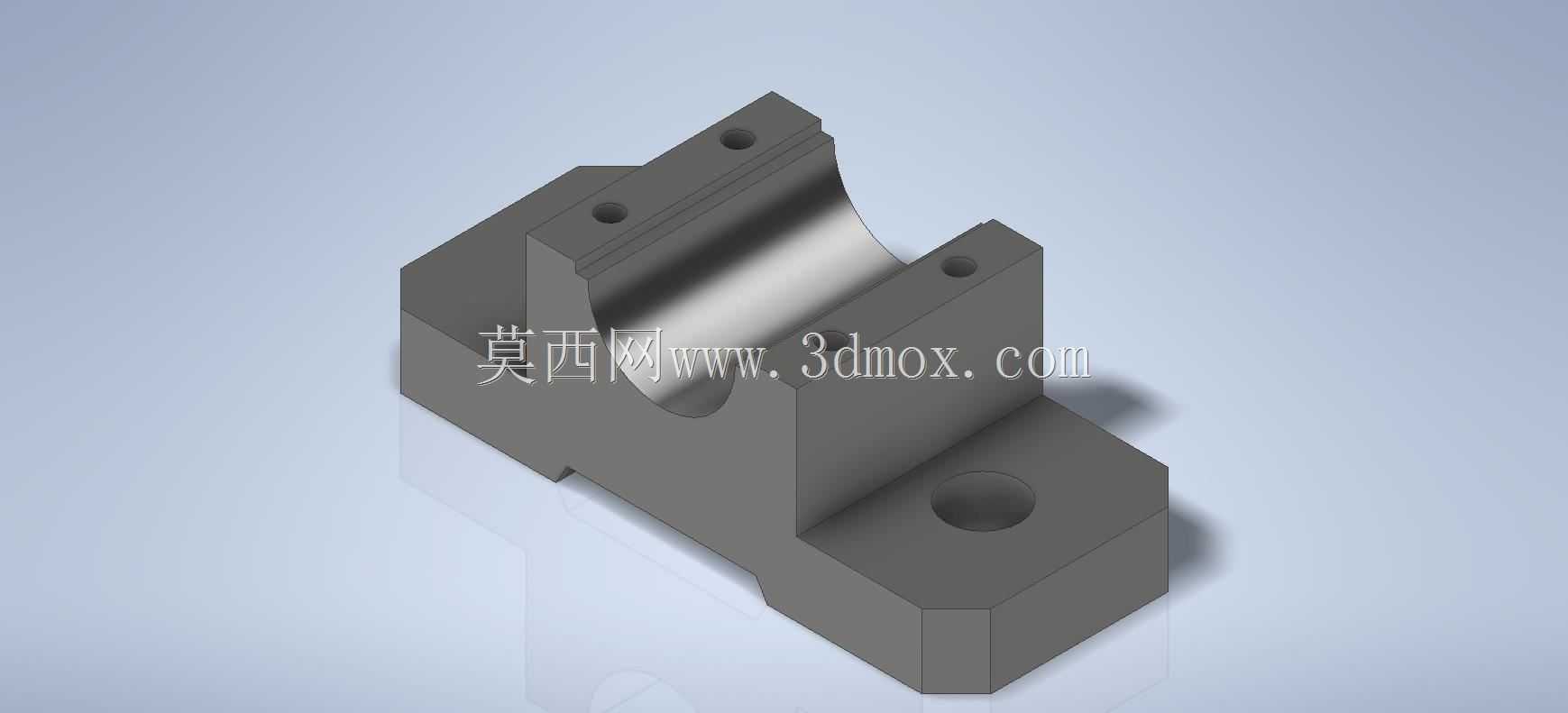

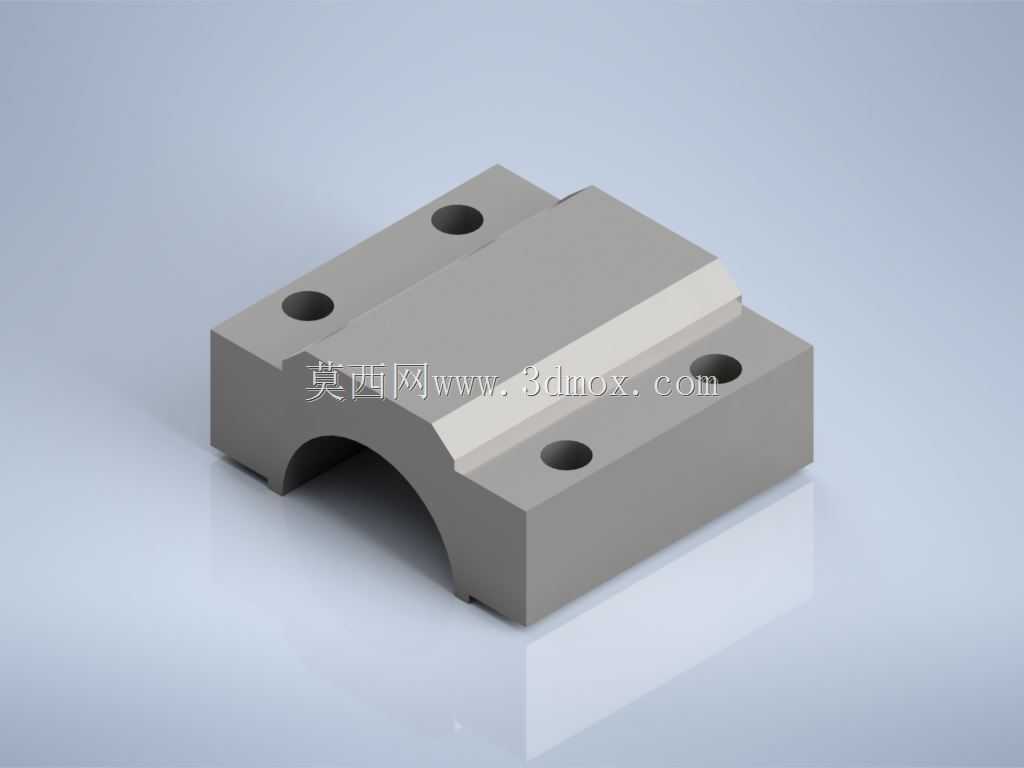

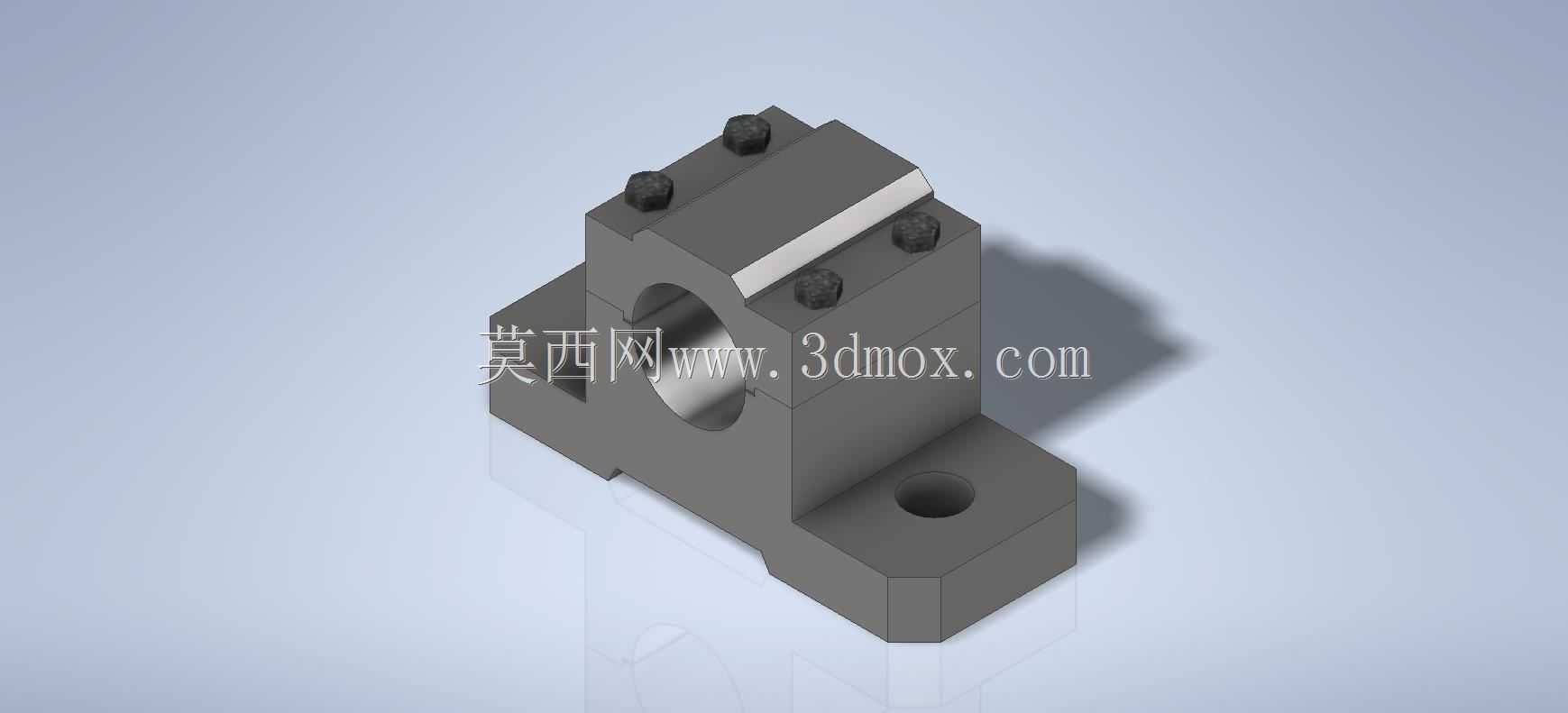

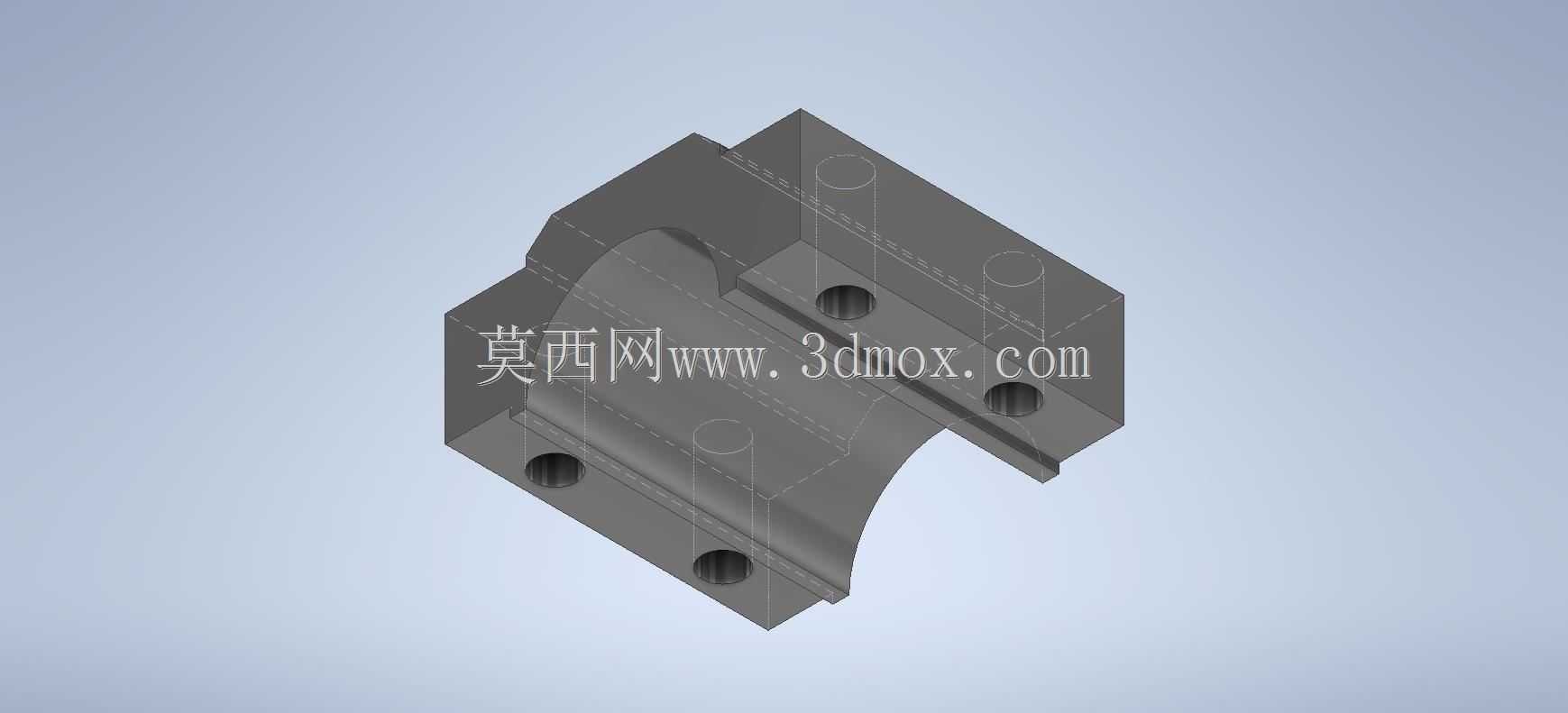

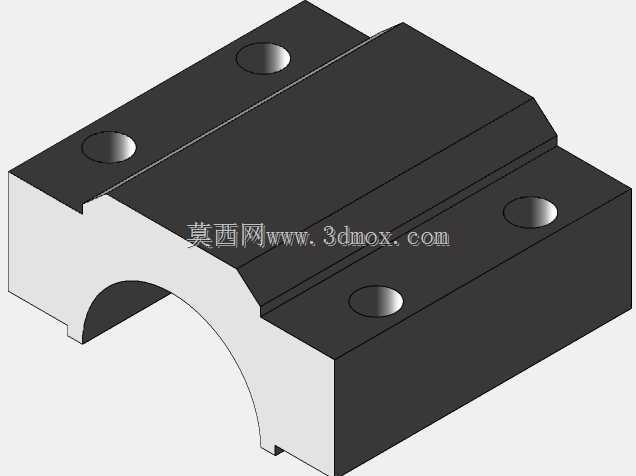

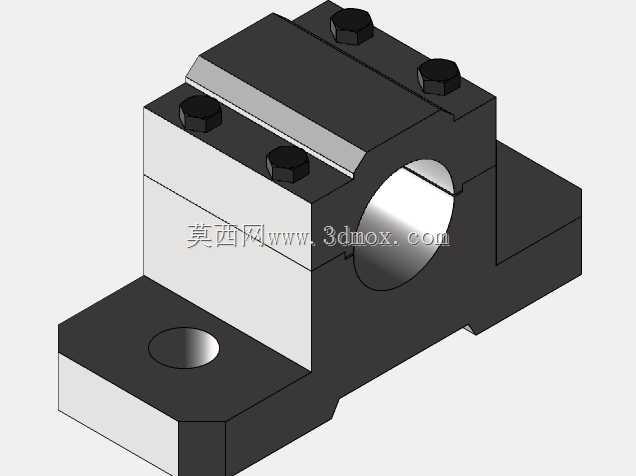

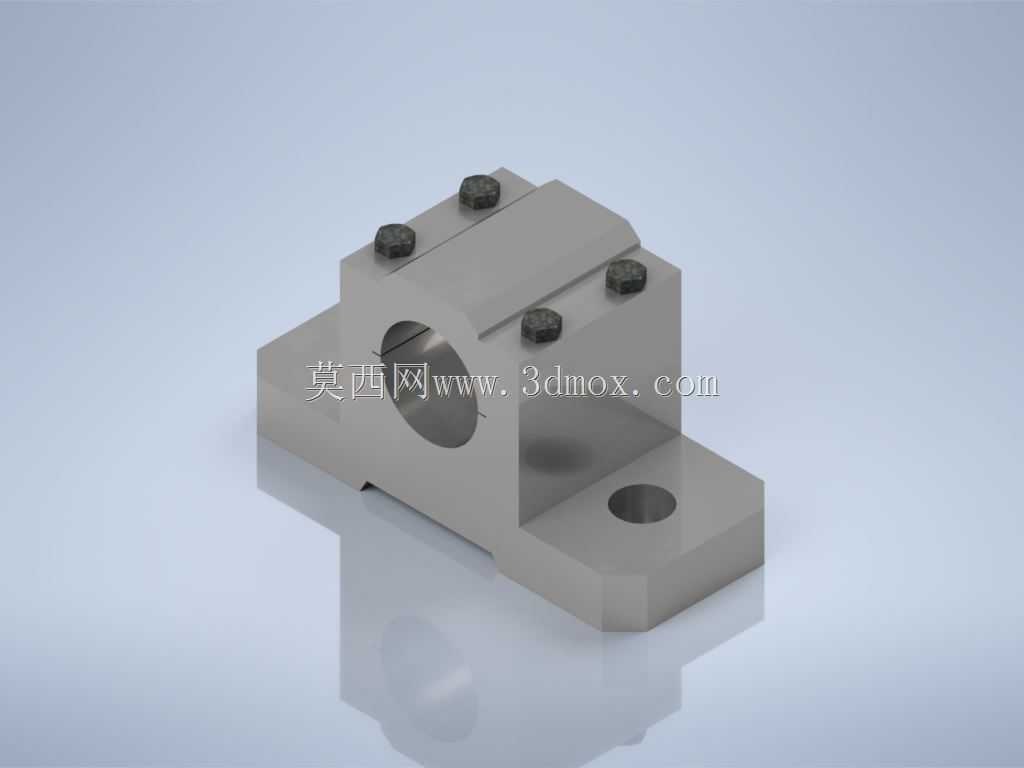

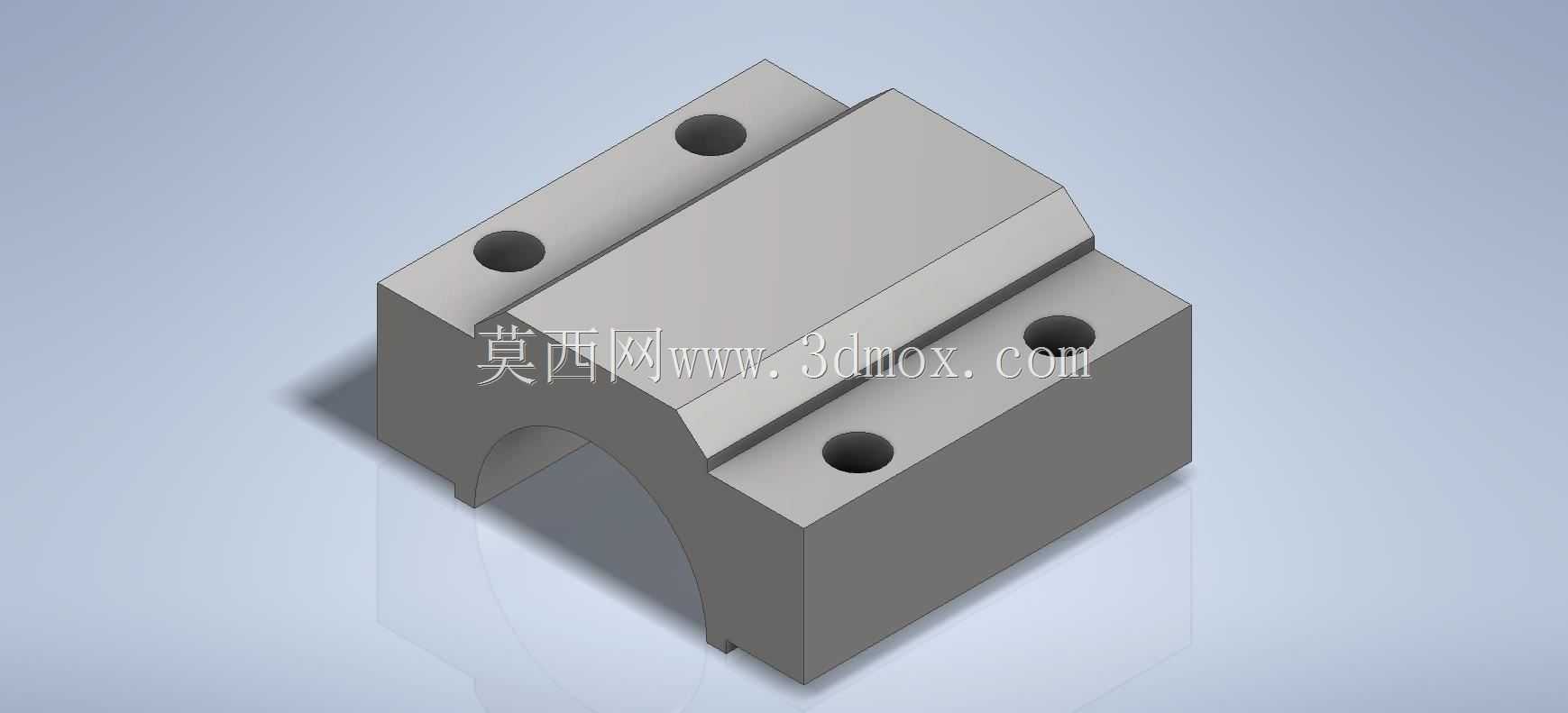

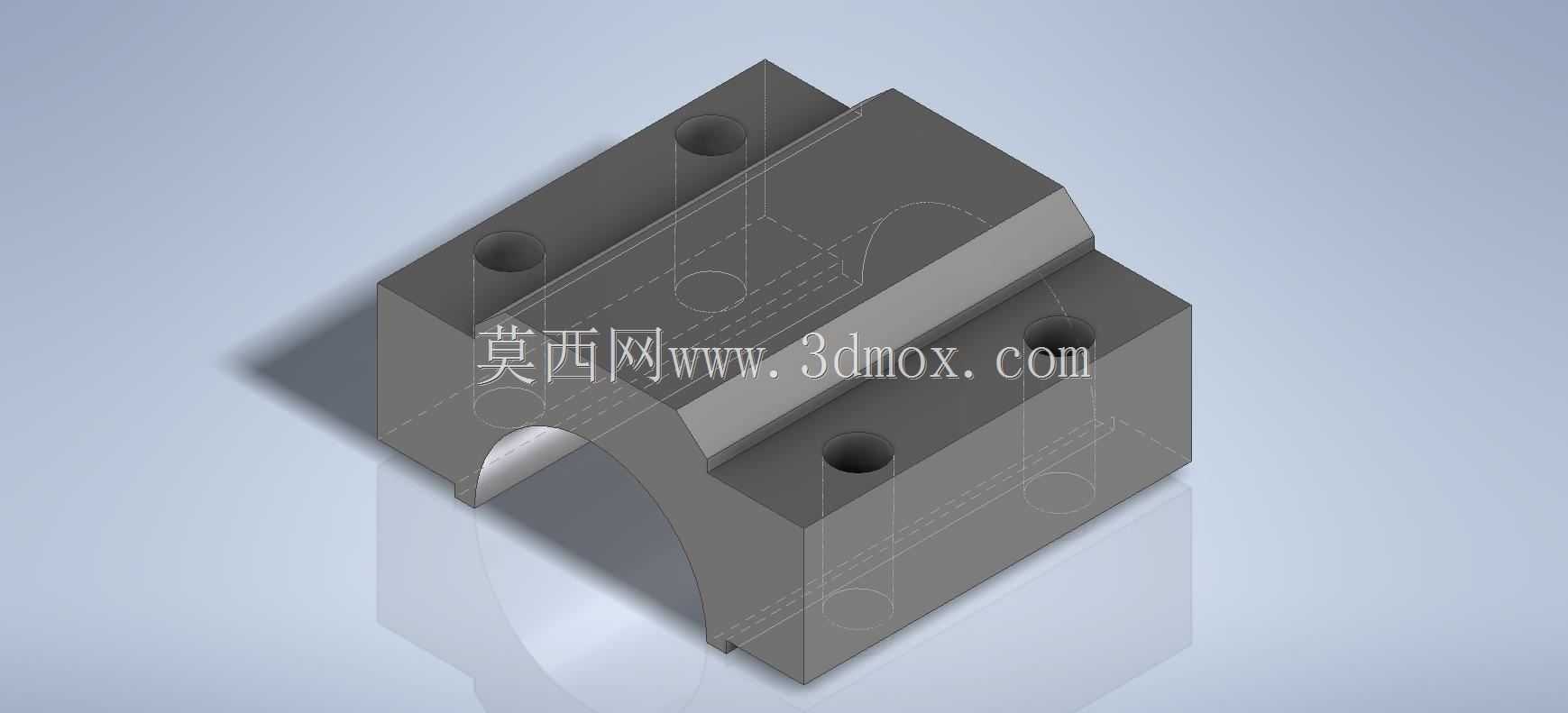

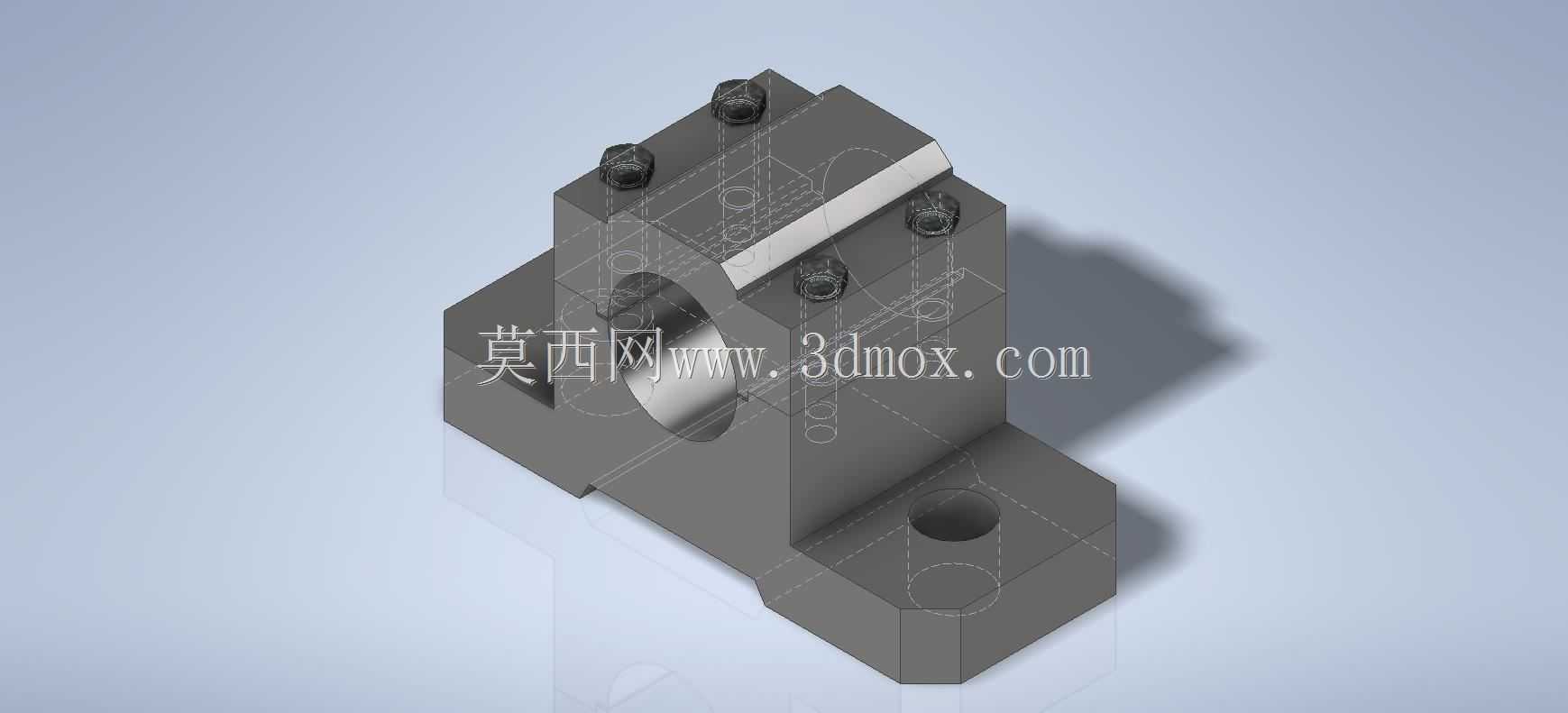

　　这类轴支座在轻工自动化输送线、小型专用加工设备的主轴定位环节应用十分普遍，核心作用是为光轴类回转零件提供稳定的径向支撑与轴向位置约束，避免轴系运转过程中出现径向跳动、轴向窜动超差的问题，相比一体式轴座，分体夹紧的结构在装配阶段不需要从轴端逐一套入，可在轴系的任意轴向位置完成固定，大幅降低长轴装配、后期维护换件的操作难度。从结构功能来看，支座主体分为底座与上压盖两个部分，两者通过四颗内六角圆柱头螺钉实现锁紧，中间的通孔为轴安装孔，锁紧时上压盖与底座的配合面预留有微小的压紧间隙，螺钉拧紧过程中压盖产生微量弹性变形，抱紧穿过孔内的光轴，抱紧力可通过螺钉的拧紧力矩进行调整，既可以实现轴的完全固定，

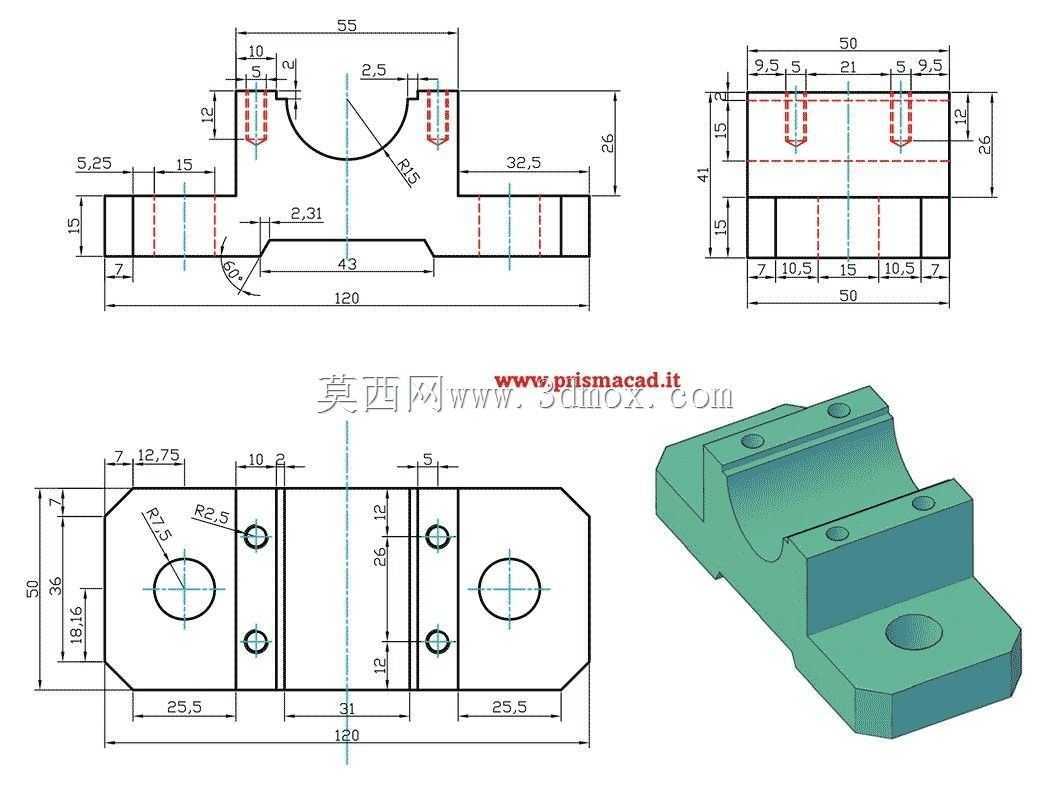

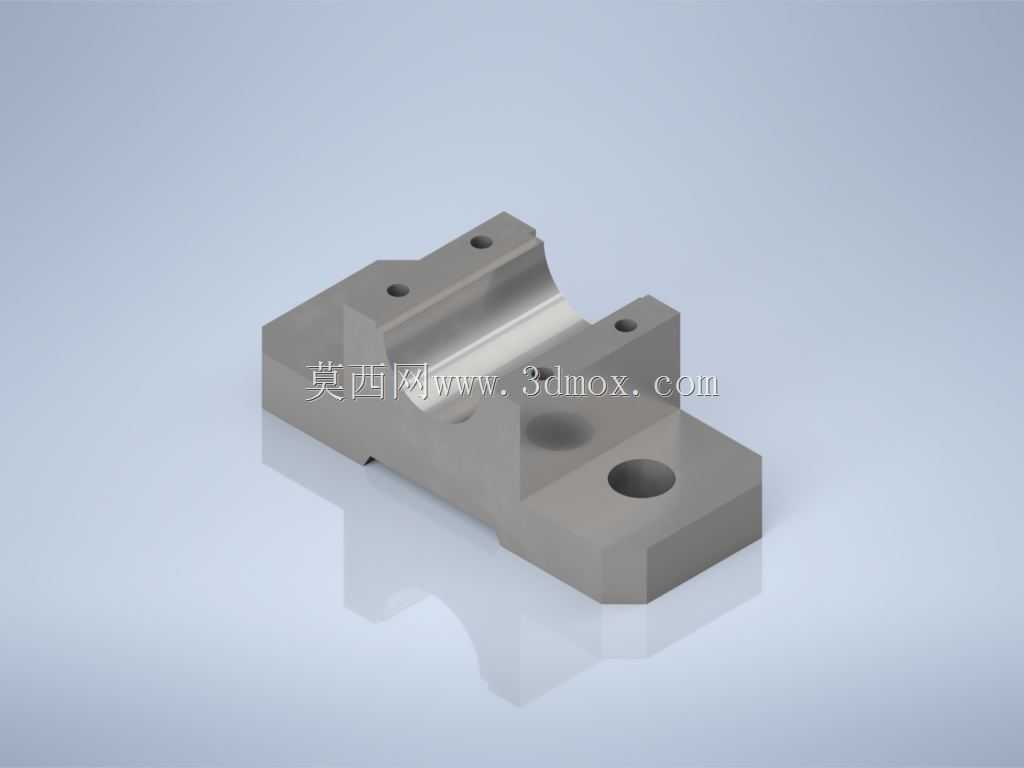

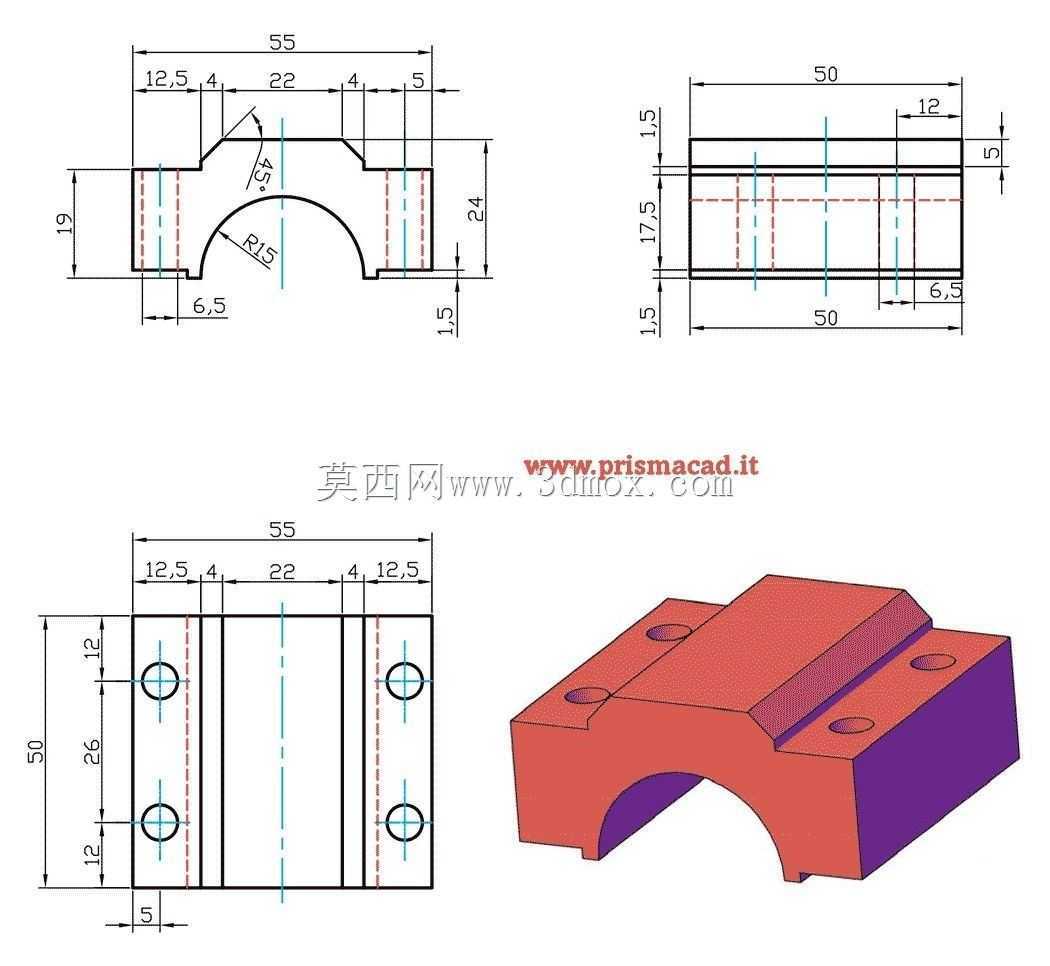

　　也可根据需求调整为轴可沿轴向滑动的导向支撑状态，适配不同的设备功能需求。底座部分采用带两个安装孔的法兰式结构，安装孔为沉头设计，可使用内六角螺栓将整个支座固定在设备的安装基板上，沉头结构能够避免螺栓头突出支座表面，防止与周边运动部件产生干涉，底座底面为精加工平面，与安装基板贴合后可保证支撑的垂直度，避免轴安装后出现倾斜导致的运转卡滞、磨损加剧问题。设计过程中首先要确定适配的轴径尺寸，安装孔的公差通常选用H7级精度，与光轴的间隙控制在合理范围，既保证装配时轴可顺利穿入，又能避免间隙过大导致抱紧后轴的同轴度超差；上压盖与底座的分型面设置在安装孔的水平中心略偏下位置，这样的设计能够让锁紧时的抱紧力均匀分布在轴的圆周方向，

　　避免单侧受力导致轴出现弯曲变形，四颗锁紧螺钉对称布置在安装孔的四周，拧紧时需按照对角顺序逐步加力，防止压盖受力不均出现翘起，影响抱紧效果。安装边界方面，底座的两个安装孔中心距需匹配设备安装板的预留孔位，安装孔的直径根据常用的固定螺栓规格设计，通常适配M6或M8的内六角螺栓，支座的整体高度需根据轴系的中心高要求确定，保证轴安装后与其他传动部件的中心高一致，避免出现传动不同心的问题；支座的宽度方向尺寸需控制在合理范围，避免占用过多的设备安装空间，同时要保证上压盖的厚度足够，防止螺钉锁紧时压盖出现断裂或塑性变形，失去抱紧能力。实际应用中，这类支座常用来支撑导向光轴、小型主轴、气缸导杆等零件，在小型非标设备、教学实验装置、

　　3D打印设备的运动轴系中十分常见，相比带座轴承，这类结构的成本更低，结构更紧凑，适合转速不高、载荷中等的应用场景，设计时还需考虑支座的材质选择，常规工况下采用6061铝合金加工即可满足强度要求，同时具备重量轻、不易生锈的特点，在有腐蚀环境或更高强度要求的场景下，也可选用304不锈钢或45号钢经表面发黑处理加工，不同材质的支座在锁紧力矩的选择上需要对应调整，铝合金材质的螺钉拧紧力矩不宜过大，避免螺纹滑牙，钢制支座可适当提高拧紧力矩获得更大的抱紧力。结构的细节处理上，安装孔的两端通常会加工微小的倒角，去除孔口的毛刺，既方便轴的穿入，也能避免轴在装配过程中被孔口的锐边划伤，底座与压盖的结合面需经过铣削加工，保证平面度，避免结合面存在间隙导致锁紧后轴的位置偏移，螺钉孔的位置精度需严格控制，保证压盖与底座装配后孔的同轴度，避免出现孔错位导致轴无法穿入的问题。
