工业传感配套异形定位安装基座结构

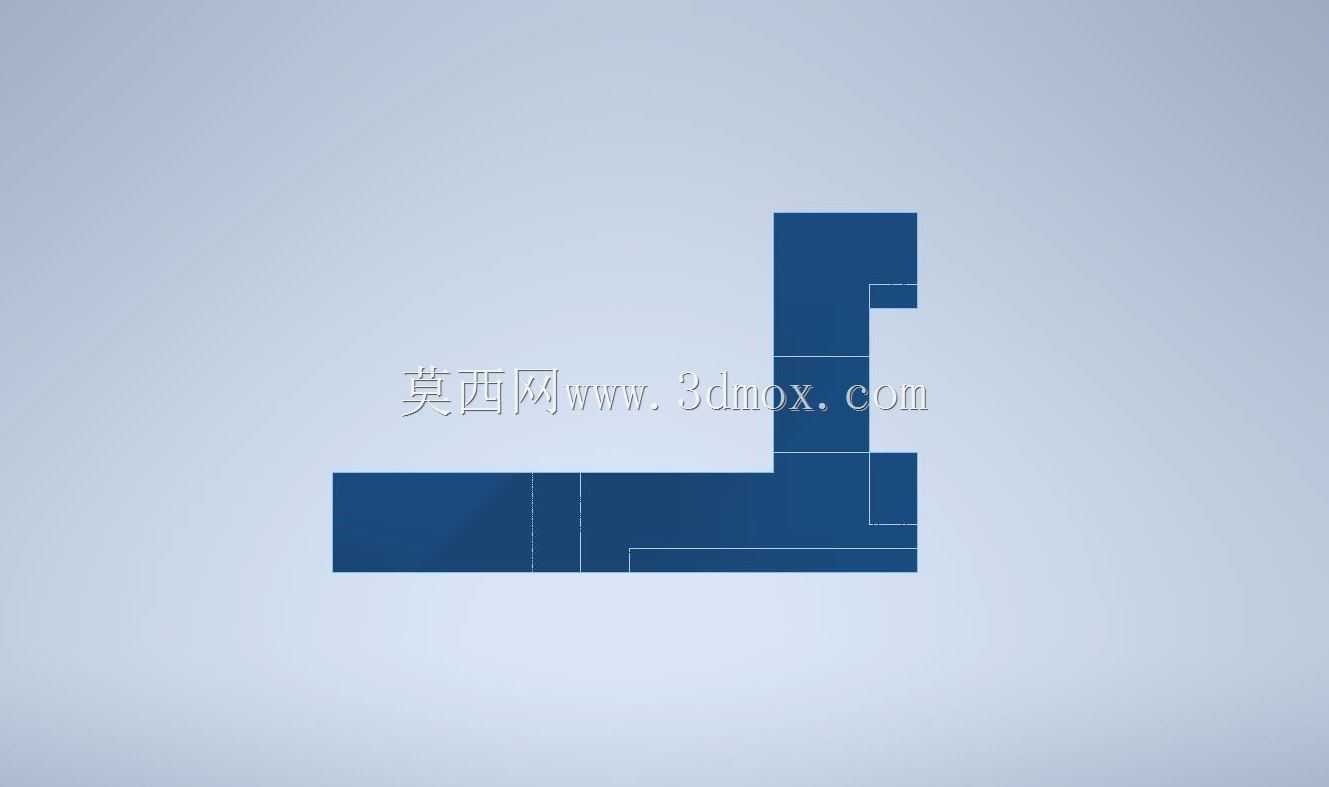

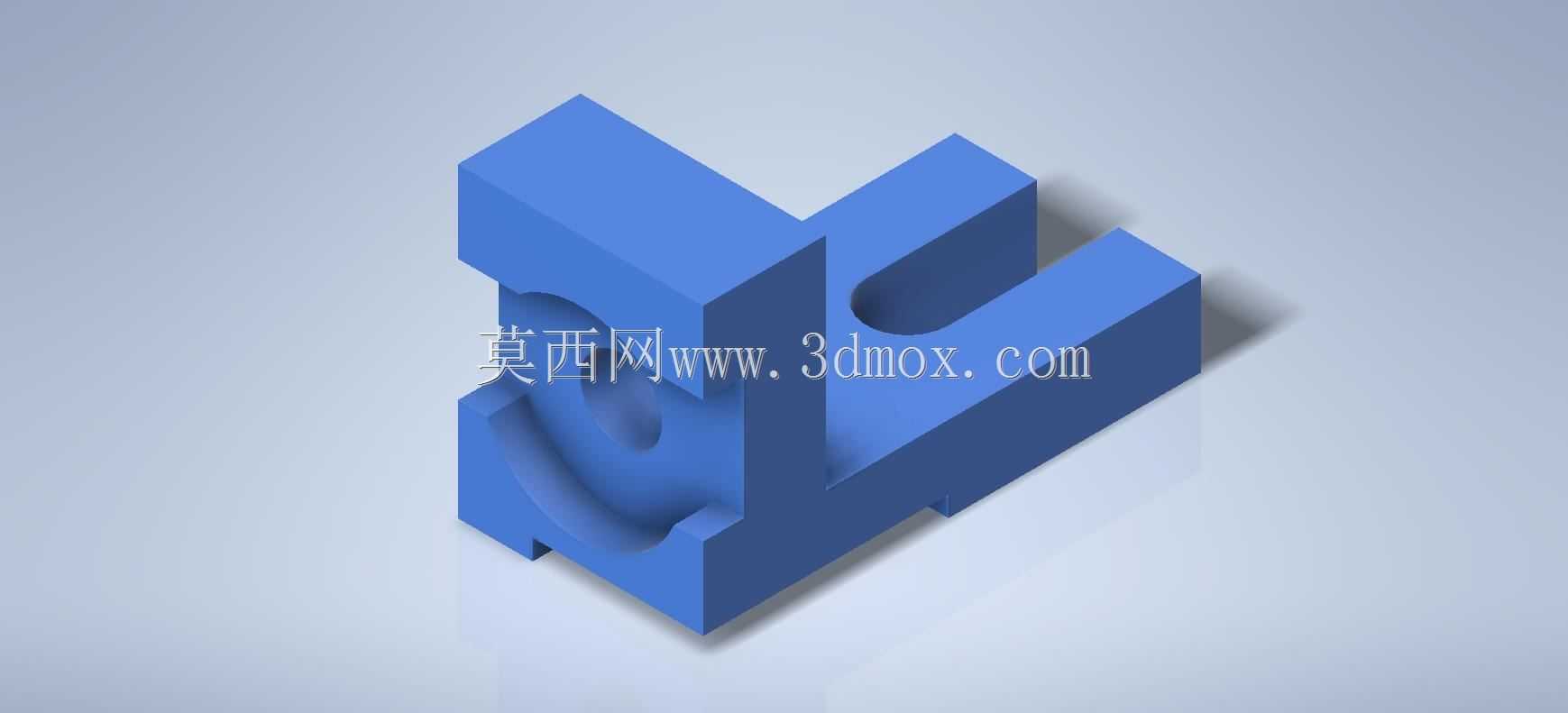

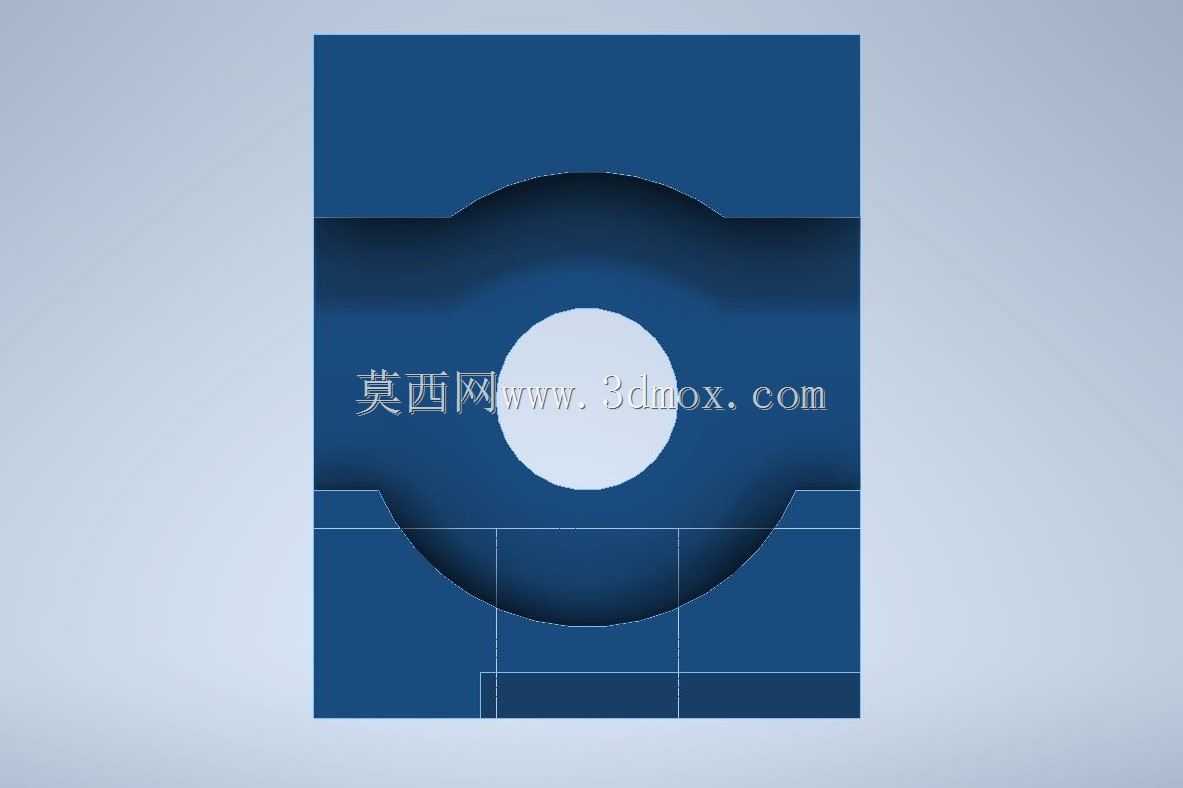

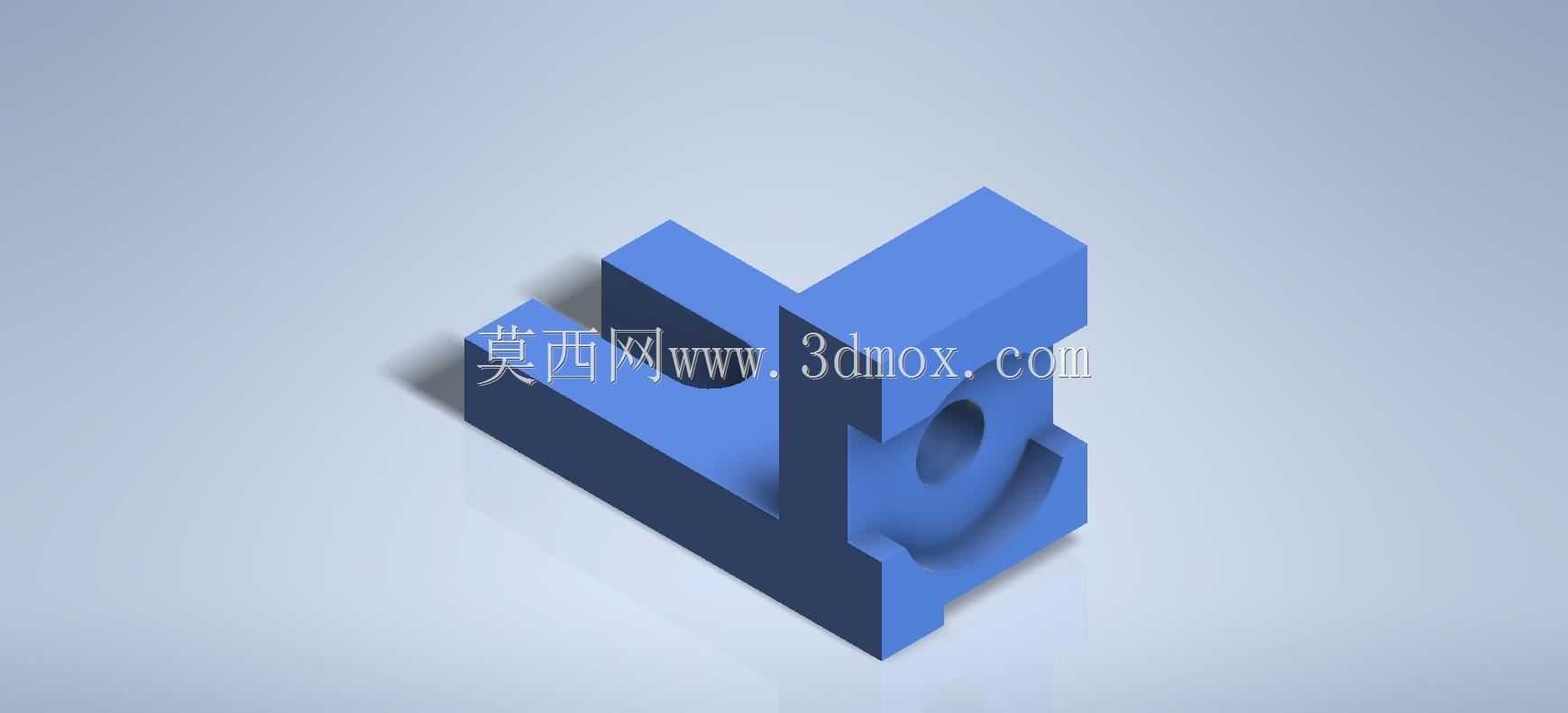

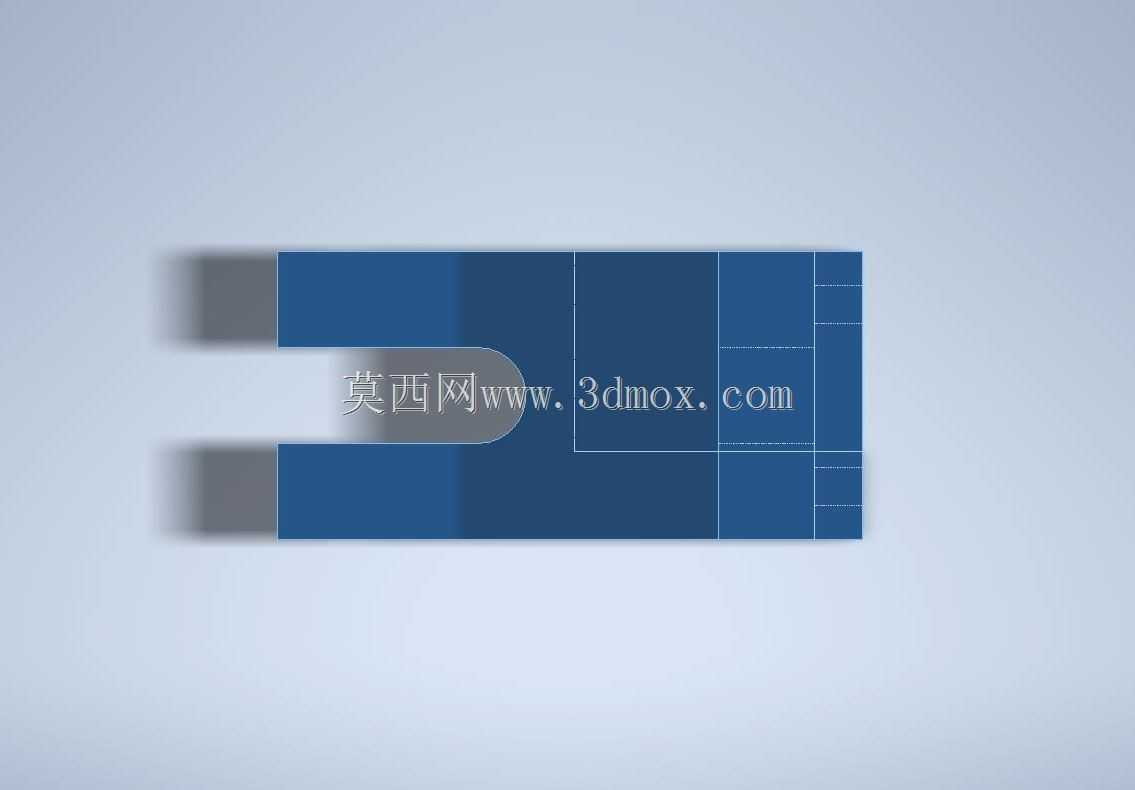

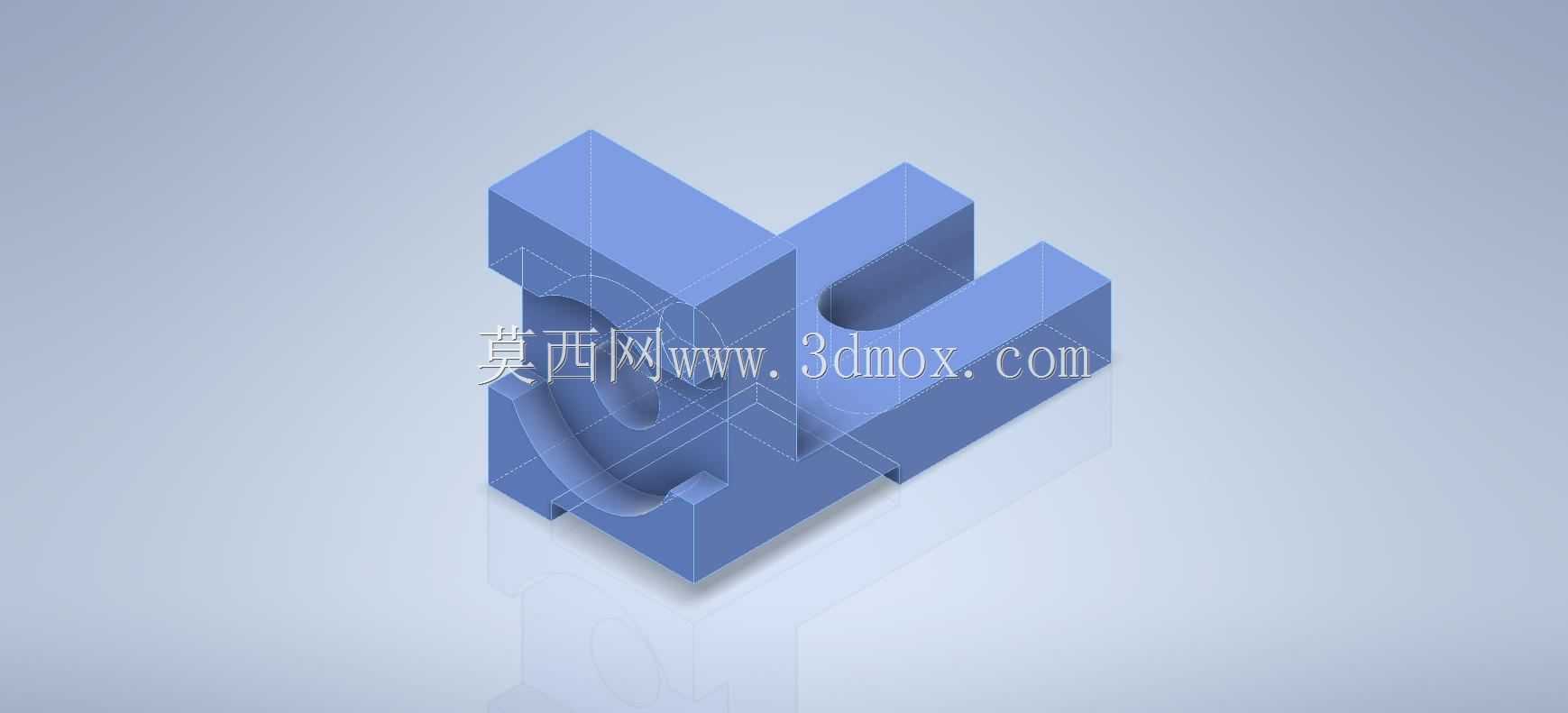

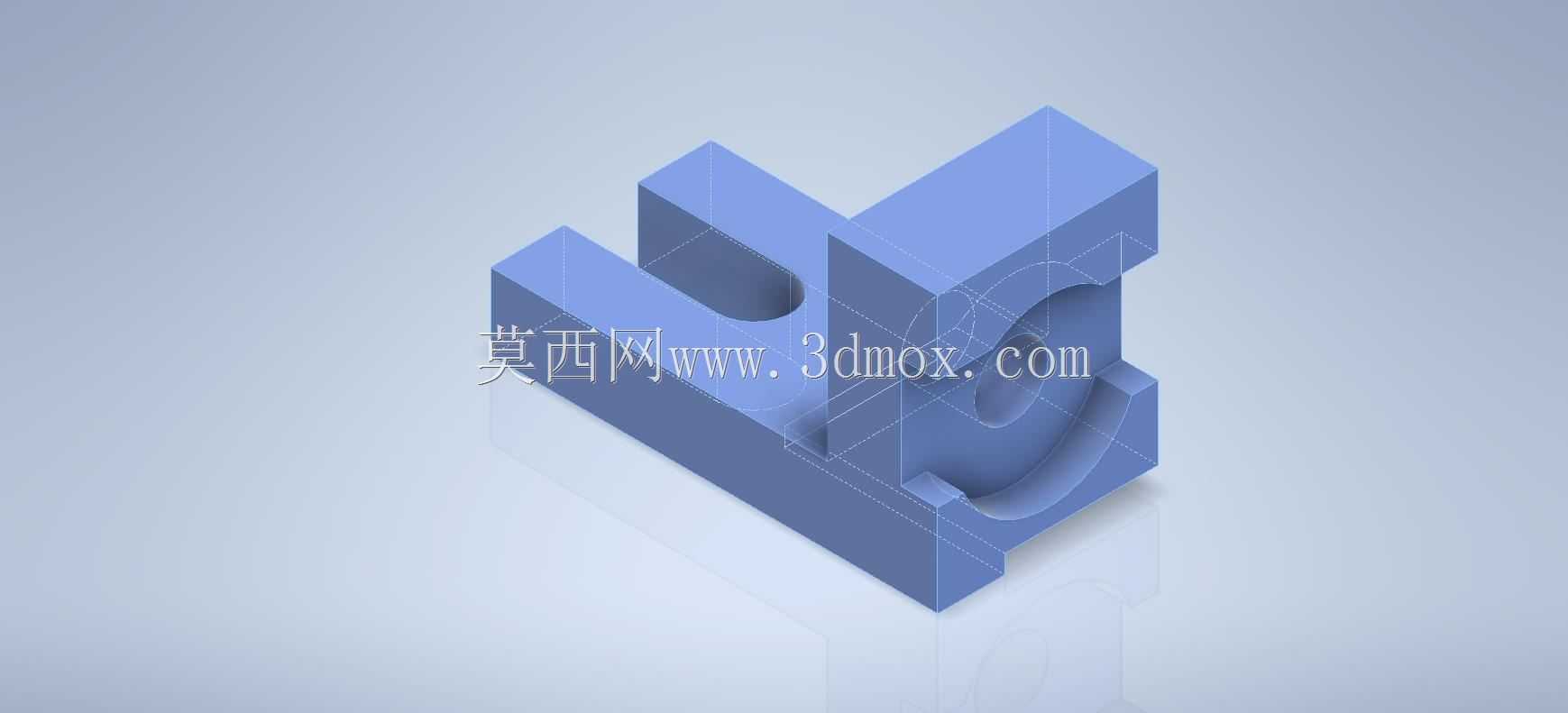

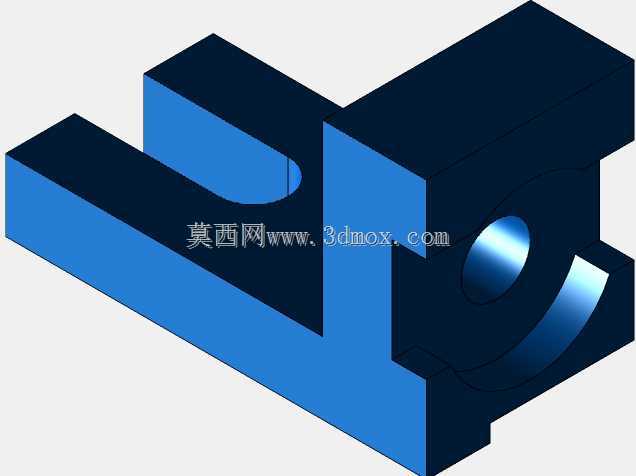

　　在工业自动化检测工位的布局中，这类异形块状安装构件常作为传感检测单元的配套承载基座使用，区别于标准型材搭建的安装架，一体化铣削成型的结构能在紧凑的设备内部空间里，同时完成传感器本体固定、走线避让、相邻工位构件的位置衔接多重作用，避免多零件拼接带来的累计装配误差，尤其适合在空间局促的自动化流水线检测段、小型实验台架的传感安装位使用。从结构细节来看，构件主体采用方块式基体做承载基础，上部开设的U型开口槽并非随意设计，槽体的圆弧过渡段刚好匹配常用圆柱型光电传感器的外径轮廓，安装时传感器可直接卡入槽内，侧面预留的紧定螺孔能从侧向完成锁紧，不需要额外加工传感器安装抱箍，减少装配环节的零件数量；基体侧面的内凹弧形槽，

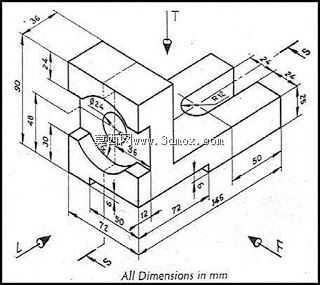

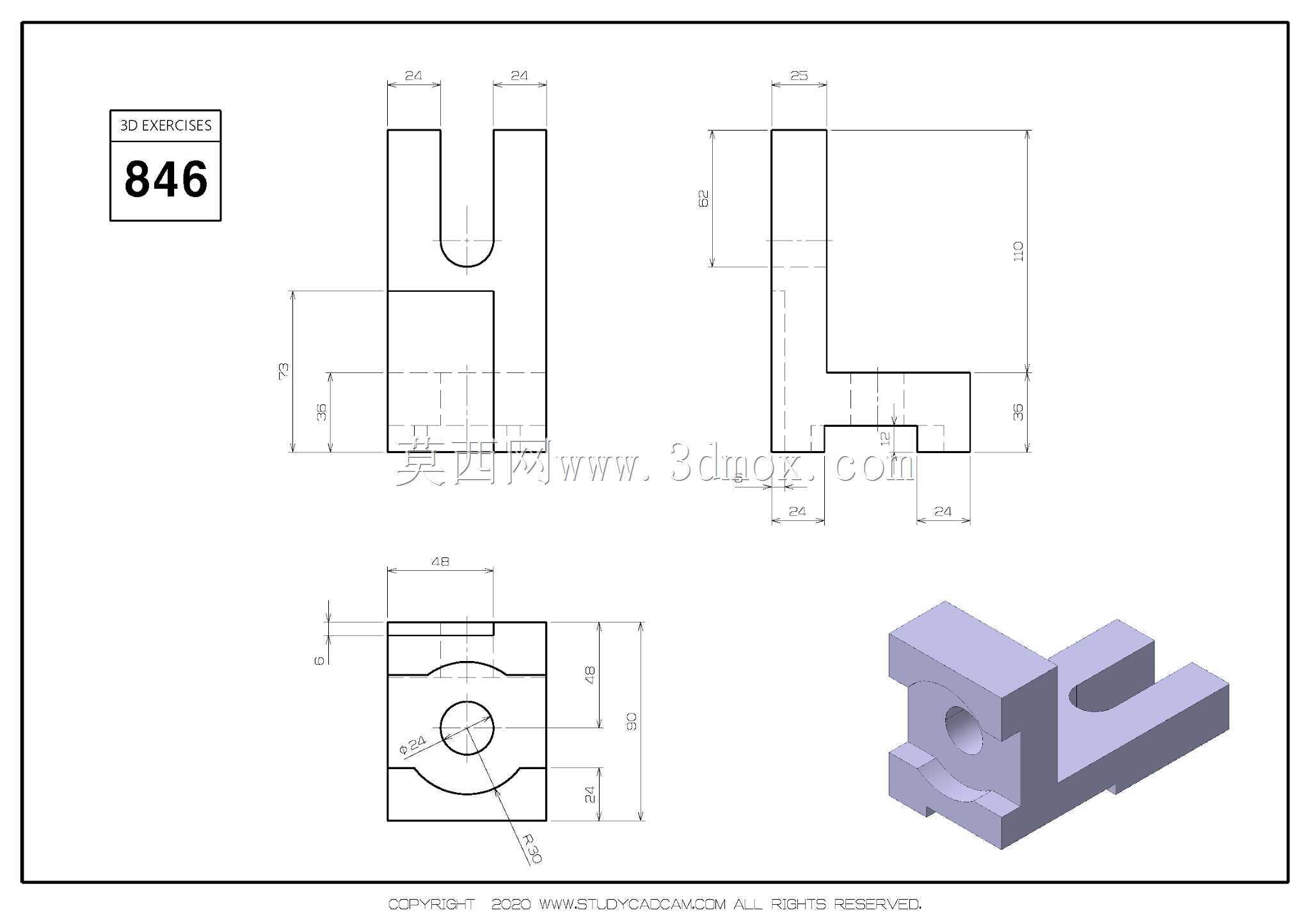

　　主要作用是给传感器的出线端留出弯折空间，避免传感器尾部线缆在安装时被基体直角边挤压破损，同时这个弧形槽也能作为安装对位的视觉标记，装配工人可快速通过槽位对齐设备安装板上的预加工定位线，缩短装配对位的调整时间。基体下部的凸台结构是安装定位的核心边界，凸台的两个垂直侧面分别作为X、Y方向的定位基准面，和设备安装板上的定位槽做间隙配合，装配时只需要将凸台推入安装板的对应槽位，就能完成构件的粗定位，后续只需要拧紧两个固定螺栓即可完成安装，不需要反复打表调整位置，大幅提升产线装配或者工位改造的效率。设计这类构件的时候，首先要明确安装边界的约束条件：构件整体的外轮廓尺寸不能超出安装板预留的70mm*50mm矩形区域，

　　高度方向不能遮挡相邻工位的检测光路，所以上部的两个凸起立板做了差异化的高度设计，靠近检测端的立板高度控制在35mm以内，刚好给传感器的检测头留出探出空间，后侧的立板高度稍高，能在传感器尾部形成防护，避免工位上移动的工件剐蹭到传感器线缆。结构上的所有直角棱边都做了R2的倒角处理，一方面是避免铣削加工时的应力集中，防止构件在频繁受振动的工位上出现棱边崩裂的问题，另一方面也能消除装配过程中的锐边划伤风险，符合机械装配的安全设计要求。构件的壁厚做了均匀化处理，主体承载区域的壁厚保持在8mm，既不会因为壁厚过薄导致装夹传感器时出现结构变形，也不会因为壁厚过大造成材料浪费、整体重量超标，对于铝合金材质的加工件来说，

　　这个壁厚参数在常规铣削工艺下不会出现加工振纹，能保证各个定位面的平面度公差控制在0.02mm以内，满足传感检测的位置精度要求。在实际应用场景里，这类构件除了承载光电传感器，也可以根据工位需求替换安装接近开关、小型压力检测探头等检测元件，只需要调整上部U型槽的开口宽度即可适配不同外径的检测元件，基体的下部安装凸台尺寸保持通用化，不需要改动设备安装板的结构就能完成不同检测元件的快速替换，适配多品种小批量生产的柔性产线改造需求。需要注意的是，构件上的紧定螺孔位置做了偏移设计，没有正对传感器的出线方向，避免拧紧紧定螺丝的时候螺丝顶端挤压到传感器内部的电路板，螺孔的深度控制在10mm，采用M3的细牙螺纹，既能提供足够的锁紧力，也不会因为螺孔过深穿透基体侧壁影响结构强度。基体底部和安装板接触的平面做了表面粗糙度处理，Ra值控制在1.6μm，保证安装后构件和安装板完全贴合，不会因为接触面存在缝隙导致设备运行振动时传感器出现位置偏移，影响检测精度。
