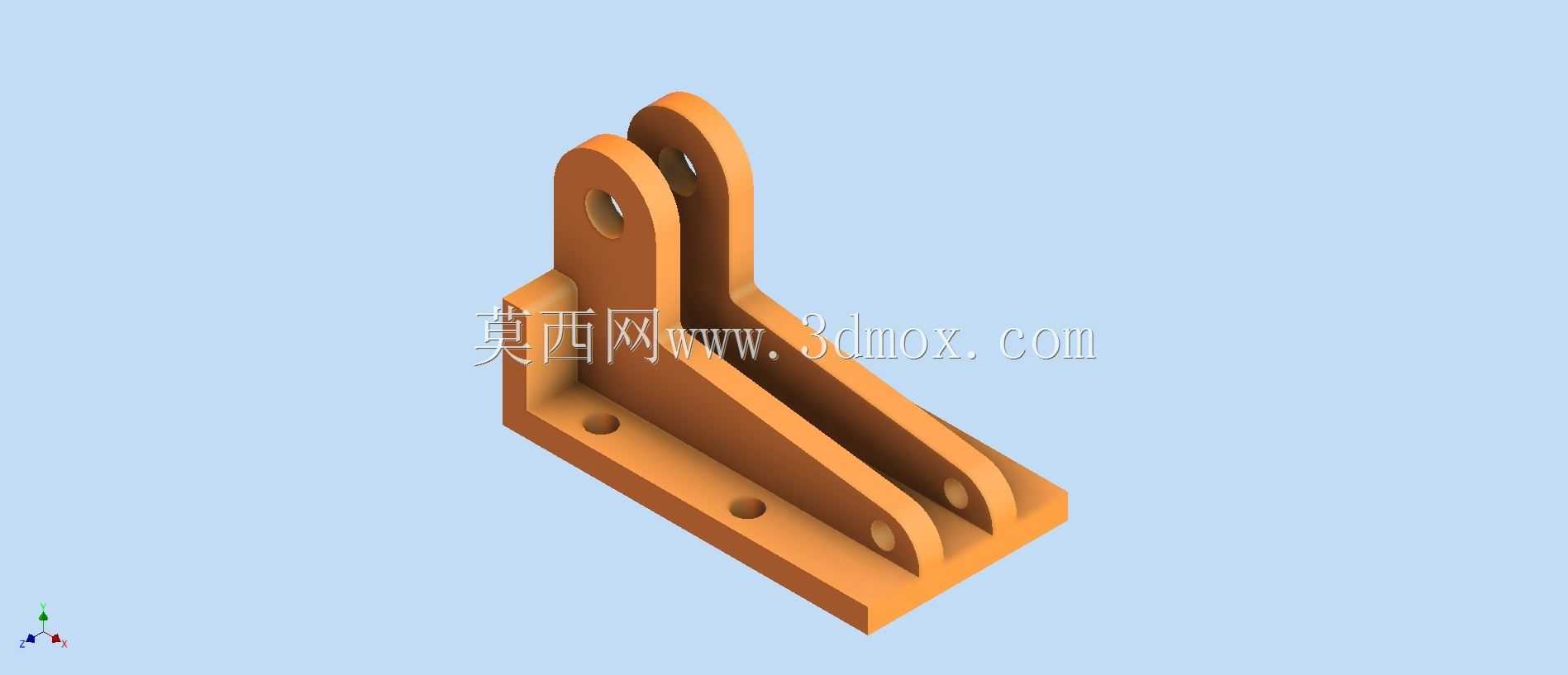

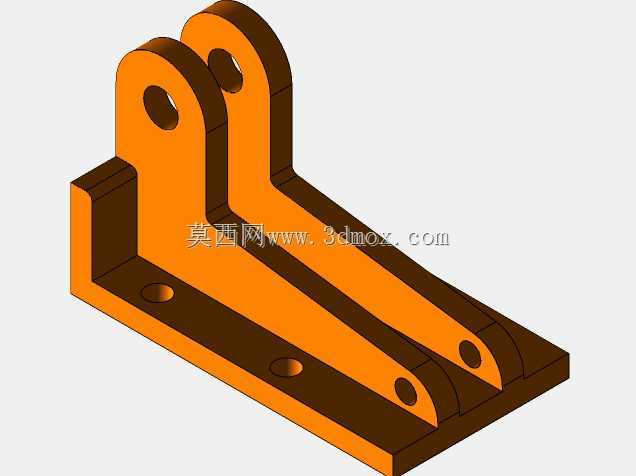

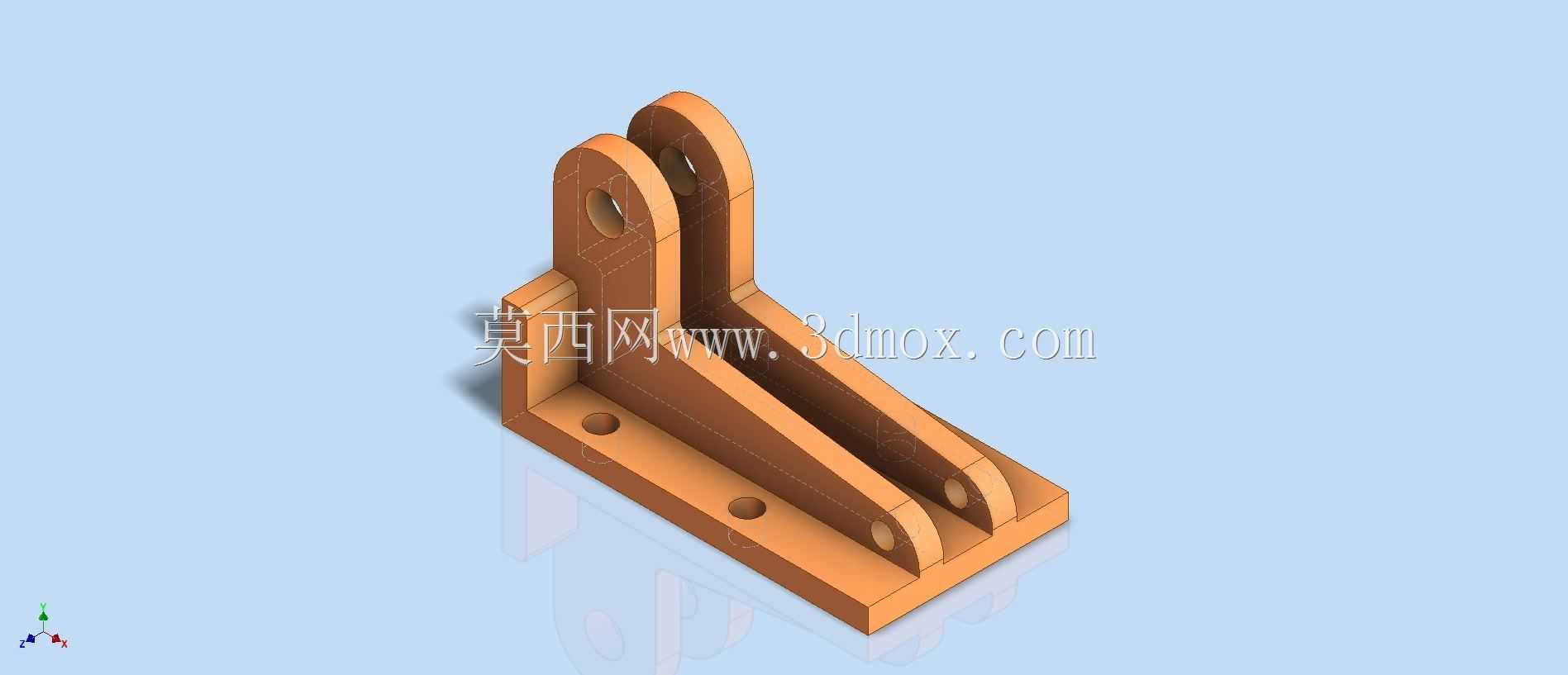

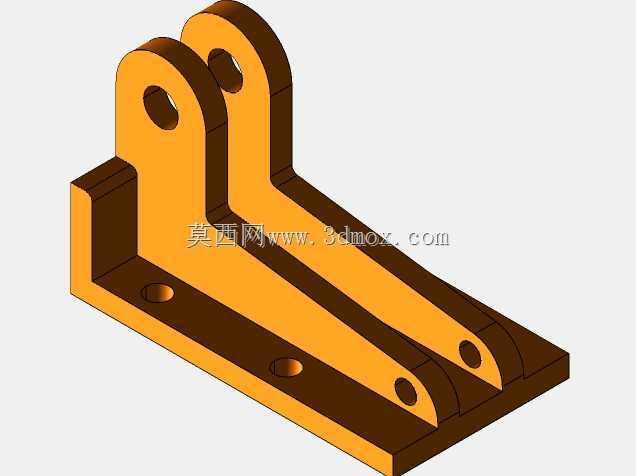

双立臂带底座铰接支撑连接构件

　　这类双立臂带底座的铰接支撑构件，在中小型自动化生产线的工件定位工位、轻工包装设备的摆臂连接部位、输送线的挡料机构铰接点都有非常广泛的应用场景，核心作用是作为转动副的承载基体，为绕固定轴摆动的杆件提供稳定的安装基准与转动支撑。从结构功能来看，底部的矩形安装基板承担整个构件的载荷传递作用，基板上开设的四个沉头安装孔，可通过内六角螺栓将整个支座固定在设备的安装平台或者型材框架上，沉孔设计能够保证螺栓安装后头部不突出基板平面，避免与摆动臂的运动轨迹产生干涉，安装孔的孔位公差按照IT7级精度设计，能保证支座安装后的位置度满足转动副的同轴度要求，不会出现摆臂转动卡滞的问题。

　　上方平行设置的两个立臂是核心的铰接承载部位，两个立臂上同轴开设的铰接孔，用于穿装铰接销轴，连接外部摆动杆件，双立臂的对称结构相比单臂支撑，能够大幅提升铰接部位的抗侧向载荷能力，避免摆动过程中出现单侧受力变形的问题，立臂与底座之间设置的三角形加强筋，沿着立臂受力方向布置，能够有效抵消摆臂承载时对立臂根部产生的弯矩，减少应力集中，避免长期交变载荷下出现根部断裂的问题。立臂内侧与底座上表面之间预留的间隙，是为摆动臂的转动预留足够的运动空间，间隙尺寸根据摆动臂的最大摆角计算得出，保证摆臂在±45度的常规摆动范围内不会与底座发生磕碰。

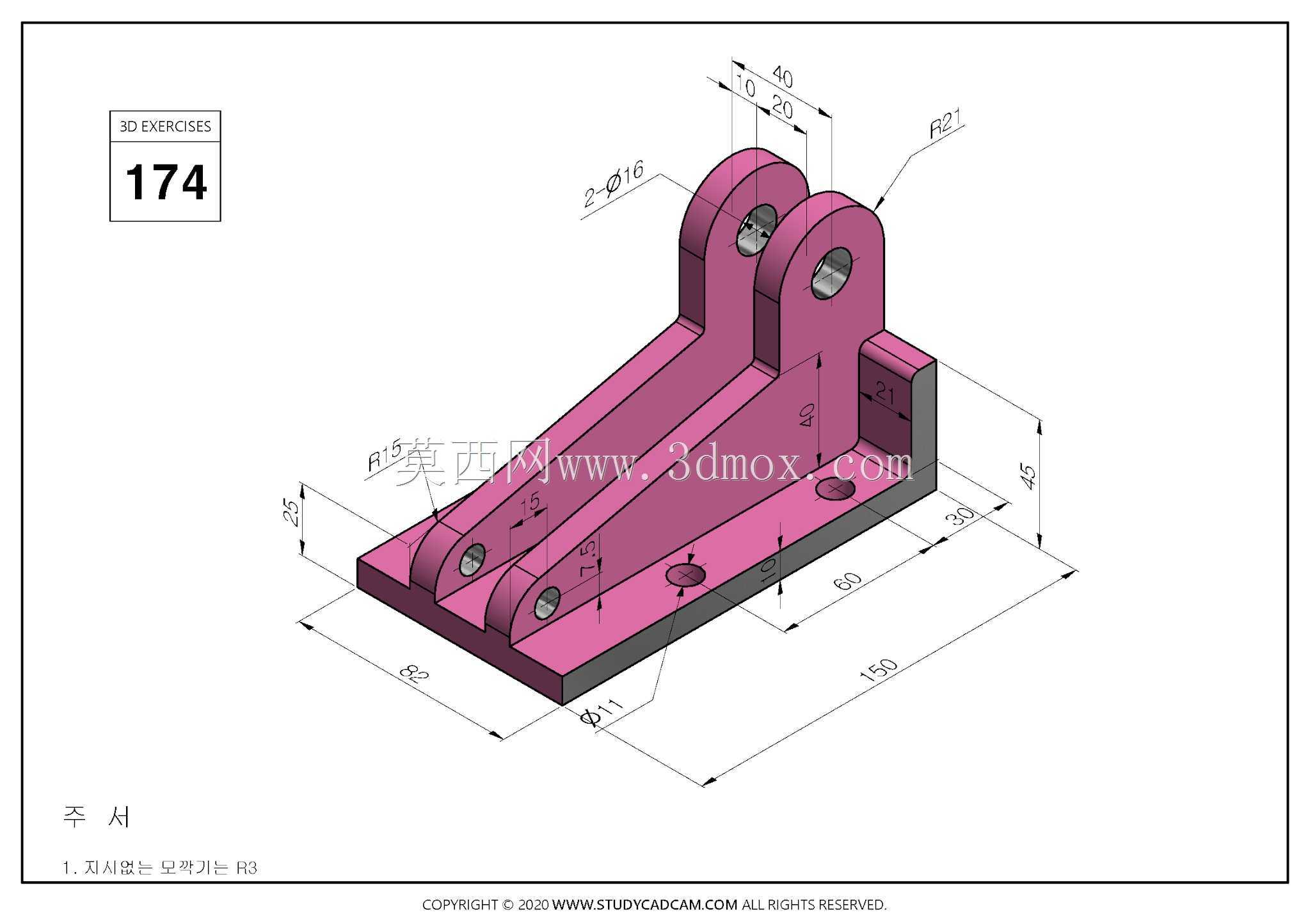

　　从设计思路来看，这类构件的建模过程首先要确定安装基准面，以底座下表面为整个零件的装配基准，先拉伸生成底座的基体特征，再根据铰接孔的中心高度确定立臂的拉伸起始位置，保证两个立臂的铰接孔同轴度误差控制在0.02mm以内，避免销轴穿装后出现别劲的问题。加强筋的厚度根据整体构件的承载能力设定，通常取立臂厚度的0.8倍，既保证足够的支撑强度，又不会造成材料浪费。底座上的安装孔位置需要匹配常用的铝型材安装孔距，比如适配4040、5050系列工业铝型材的孔位标准，提升零件的通用适配性。铰接孔的内壁需要设计合适的公差配合，通常采用H7的公差等级，与销轴的g6公差形成间隙配合，保证转动灵活的同时不会出现过大的旷量。

　　在实际选型应用中，这类支座的外形尺寸需要根据所连接摆臂的长度、承载重量来确定，当摆臂长度超过300mm、末端承载超过5kg时，需要适当增加立臂的厚度与底座的整体尺寸，同时加大铰接孔的直径，提升销轴的抗剪切能力。安装时需要保证支座的安装平面平面度不大于0.05mm，避免螺栓锁紧后底座出现变形，导致立臂的铰接孔同轴度超差。铰接部位通常需要配套加装润滑脂槽，或者选用自润滑衬套压装在铰接孔内，减少长期转动带来的磨损，延长构件的使用寿命。这类零件通常采用45号钢或者铝合金加工，钢制零件表面做发黑处理防锈，铝合金零件做阳极氧化处理提升表面硬度，在一些对重量有要求的自动化设备上，铝合金材质的应用更为广泛，能够有效降低设备的整体重量，减少运动惯量。

　　建模过程中需要注意所有的棱边都做R1-R2的圆角处理，避免尖锐棱边造成装配划伤，同时减少应力集中点，提升零件的疲劳强度。立臂的外侧边缘做斜度处理，既可以减少零件的整体重量，也能避免装配过程中与周边其他构件发生干涉。底座的底部可以根据需要设置定位销孔，在对安装位置精度要求较高的工位，通过定位销实现支座的精准定位，避免设备运行过程中螺栓松动导致支座位置偏移，影响摆臂的运动精度。这类铰接支座作为机械结构中最常见的转动连接基础件，其结构合理性直接影响整个摆动机构的运行稳定性与使用寿命，建模时需要充分考虑加工工艺性，比如所有的特征都要保证铣削加工时能够顺利进刀，避免出现无法加工的死角，底座上的沉孔深度要匹配对应规格螺栓的头部高度，保证螺栓锁紧后不会突出安装平面。
