轮辐式导流结构莫利诺鼻甲构件

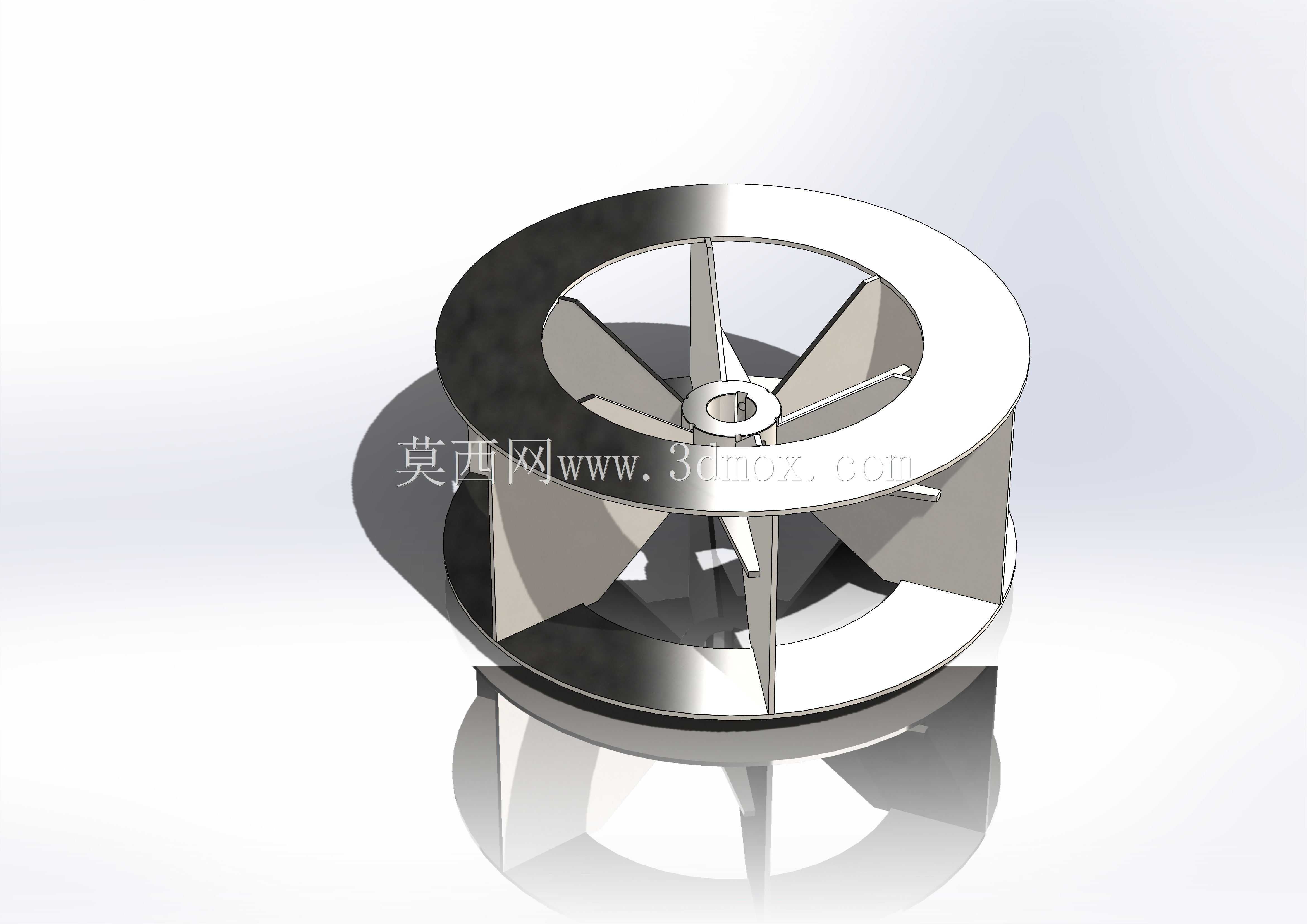

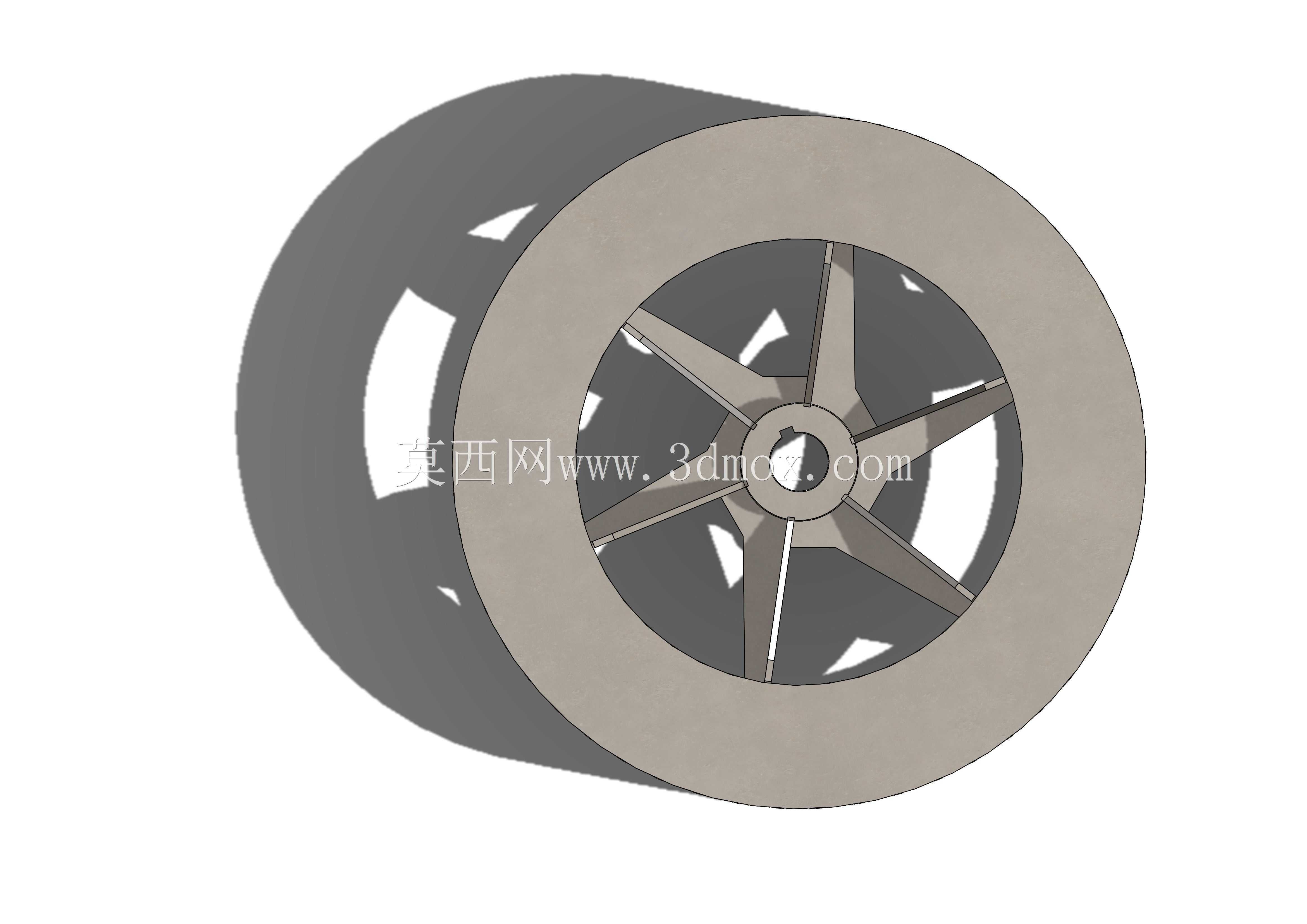

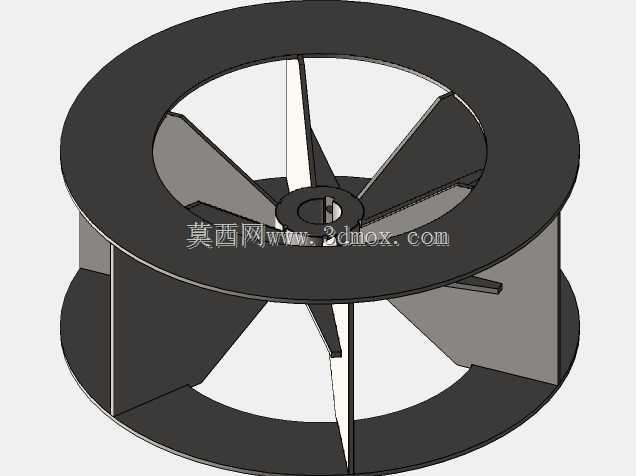

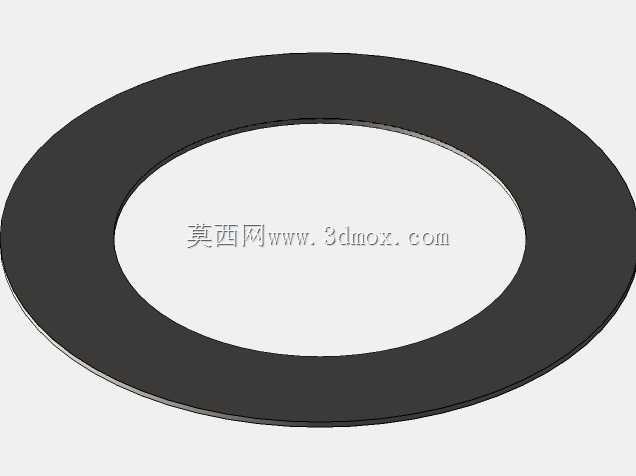

　　该轮辐式导流构件主要配套流体类传感检测单元使用，常见安装在工业管道的流体取样、流速监测区段，或是小型流体试验台的进气、进液端，作用是对进入传感检测区域的紊乱流体做整流处理，避免旋流、偏流冲击传感检测元件，导致检测数据出现波动偏差。从结构设计来看，整体采用对称轮辐布局，外圈为等厚度环形支撑边框，内圈是中心定位安装座，六片等角度分布的辐板连接内外圈结构，辐板同时兼具导流叶片的作用，相邻辐板之间形成六个独立的过流通道，流体经过时会被均匀分割成多股平行流束，大幅降低流体的湍流度。设计过程中优先考虑了流阻控制，辐板的迎流边做了小角度倒角处理，不会对流体产生明显的截流作用，过流通道的通流面积经过匹配计算，和常规DN50管径的通流面积保持一致，

　　不会额外增加管路的沿程压力损失。安装边界方面，构件外圈的外径尺寸适配标准管道法兰的内圈定位止口，安装时可直接嵌入法兰密封槽内，不需要额外设计定制安装座，中心的定位孔预留了标准紧固件的安装间隙，可直接通过螺栓将构件和传感检测单元的前端壳体锁紧固定，轴向安装厚度控制在合理范围，不会挤占传感元件的安装空间。实际应用场景中，这类构件除了配套流速、流量类传感器使用，也可作为小型通风设备的进风整流装置，或是微型水力装置的导流叶轮基座，结构的对称设计保证了各个方向的流体受力均匀，即使在流体存在小幅压力波动的工况下，也不会产生额外的振动传导到传感元件上。建模过程中对所有的连接转角都做了圆角过渡处理，避免应力集中问题，构件的壁厚经过刚度校核，

　　在常规工业流体0.6MPa的工作压力下不会产生形变，辐板和内外圈的连接位置采用一体化结构设计，没有拼接缝隙，不会出现流体滞留的死角，也方便后期的管路清洗维护。从结构适配性来看，该构件可根据实际管路的通径需求做等比例缩放，辐板的数量、倾斜角度也可根据不同的流体整流需求做参数化调整，比如针对高粘度流体的工况，可适当减少辐板数量增大单通道过流面积，针对高速气流的工况，可调整辐板的倾斜角度，让气流经过后形成稳定的层流状态，保证后端传感检测的精度。
