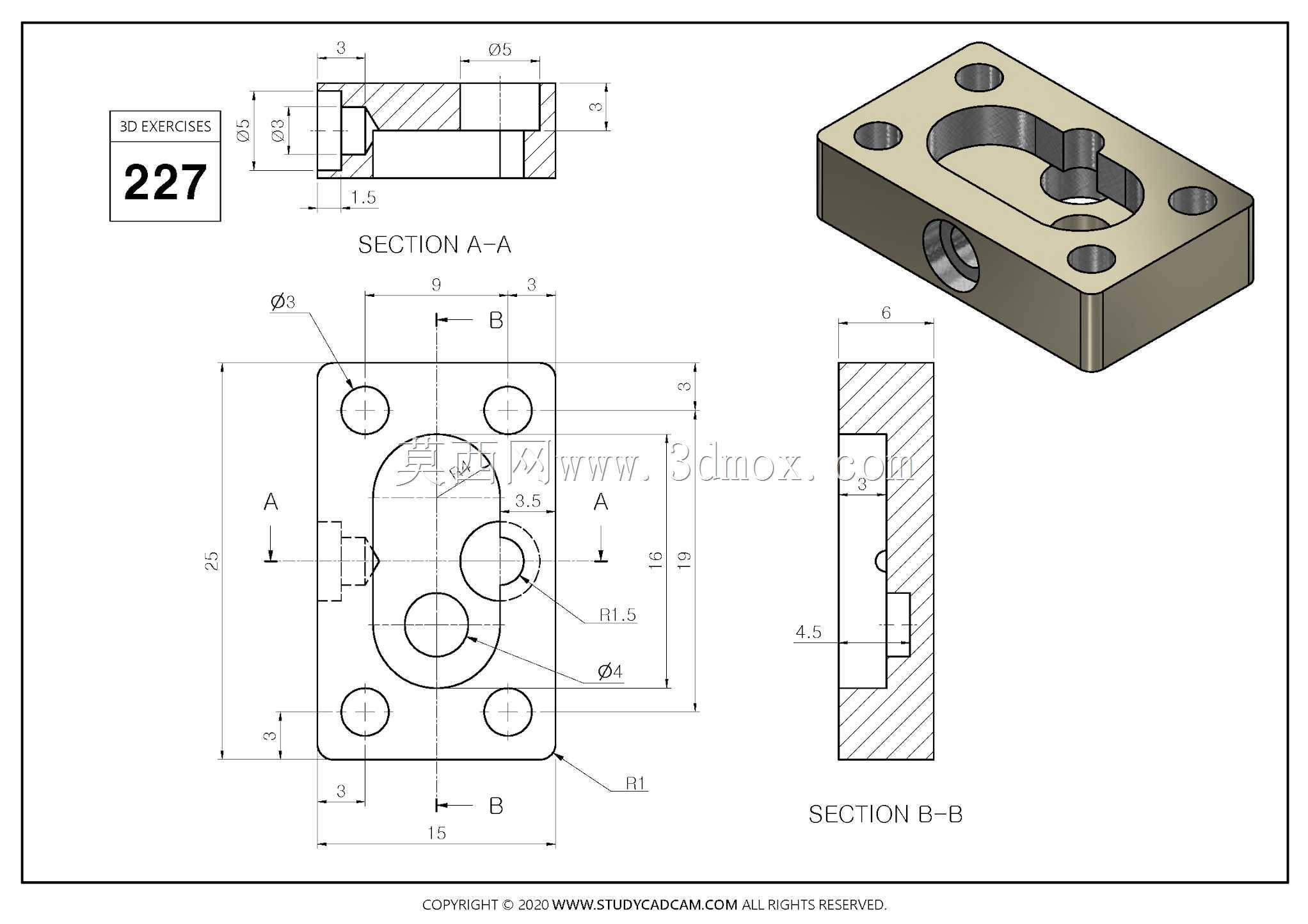

方形齿轮泵泵体结构三维设计

　　在液压传动与流体输送系统里，齿轮泵是应用极广的动力元件，而泵体作为齿轮泵的核心承载壳体，其结构设计直接决定整泵的装配精度、运行稳定性与密封可靠性。这款方形结构的齿轮泵泵体，采用整体式块体设计思路，区别于传统分体式泵壳的拼接结构，一体化的块体加工能够最大程度减少结合面的泄漏风险，同时提升壳体的整体刚性，在中低压工况的流体输送场景中，这类结构的泵体加工工序更集中，装配环节的累计公差更容易控制。

　　从实际应用场景来看，这类小尺寸齿轮泵泵体常配套在小型液压站、润滑系统、微量流体输送设备中，比如机床的集中润滑供油单元、小型自动化设备的液压夹紧回路、实验台的流体计量输送模块，都能见到同结构泵体的应用。方形的外轮廓设计并非随意选择，相比圆形泵壳，方形块体在设备安装板上的固定更便捷，四个角的安装孔可以直接穿装螺栓完成固定，不需要额外设计抱箍或者安装支座，能够大幅缩减配套安装的空间占用，对于布局紧凑的小型设备而言，这种外形的适配性更强。

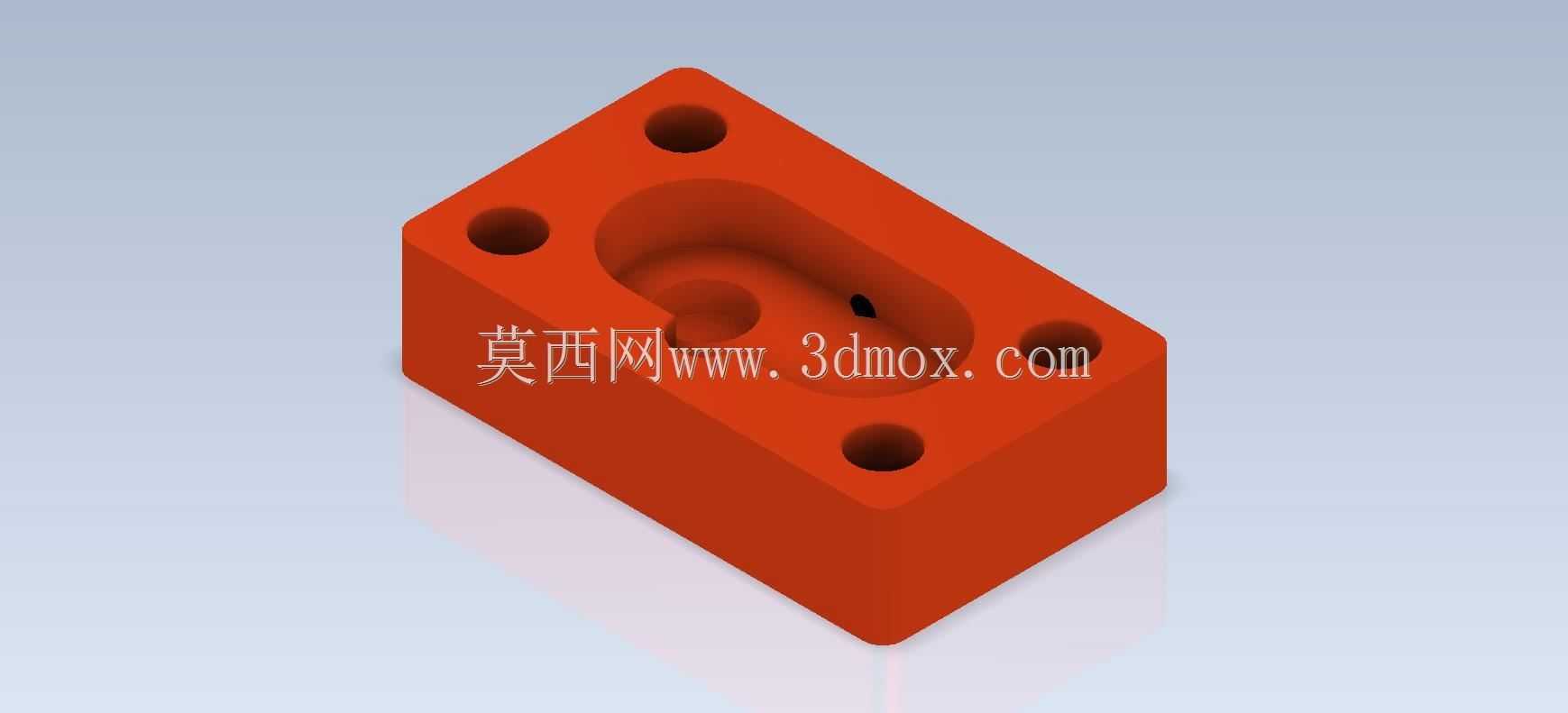

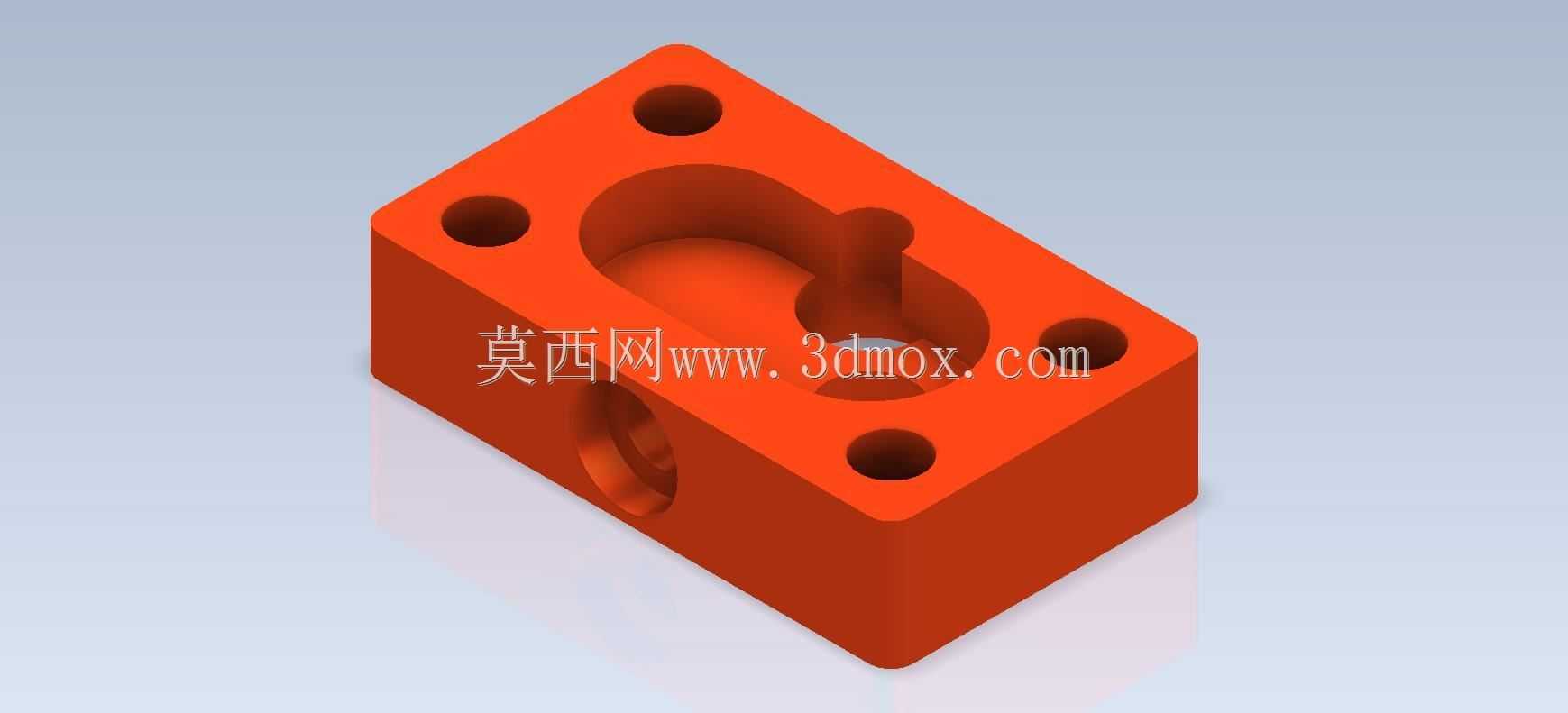

　　泵体的内部型腔完全匹配外啮合齿轮的安装空间，中间的凹腔是容纳一对啮合齿轮的核心腔室，腔室的圆弧轮廓严格贴合齿轮齿顶圆的运动轨迹，保证齿轮运转时齿顶与腔壁的间隙控制在合理范围，间隙过大会导致容积效率下降，内部回流增加，间隙过小则容易出现齿顶刮蹭腔壁的问题，引发运转卡滞、磨损加剧的故障。侧面的贯通孔是流体的进出通道，分别对应齿轮啮合脱开侧与啮合侧，利用齿轮啮合时的容积变化完成流体的吸入与压出，通道的孔径与型腔的衔接处做了平滑过渡处理，避免流体在转角处形成涡流，降低流动阻力与气蚀风险。

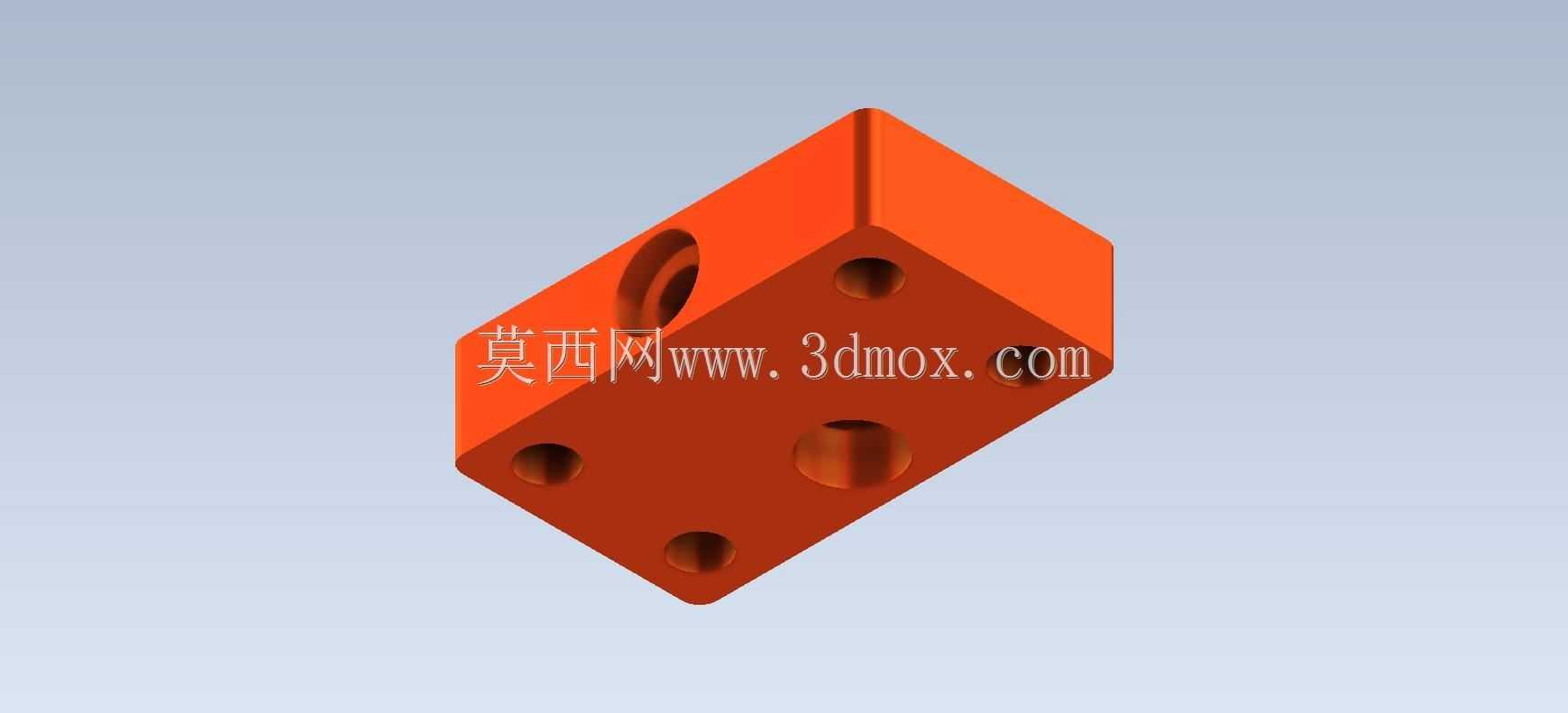

　　顶部的四个安装沉孔是用来固定泵盖的，沉孔的深度经过精确计算，保证螺栓锁紧后泵盖与泵体端面紧密贴合，同时螺栓头部不会突出泵盖表面，避免与周边其他零部件产生干涉。在设计这类泵体时，首先要确定齿轮的参数——模数、齿数、齿宽，这些参数直接决定内部型腔的长宽高尺寸，其次要根据设计流量与压力确定进出油口的通径，再结合安装空间的限制确定外部的方形轮廓尺寸，四个安装孔的位置要避开内部型腔与进出油道，防止钻通油道导致泄漏。

　　安装边界方面，这款泵体的方形底面是安装基准面，平面度要求控制在0.02mm以内，保证安装后与安装板贴合紧密，不会因为贴合面存在缝隙导致运行时产生振动。四个角的安装孔中心距需要严格控制公差，否则会出现安装孔位不对中，强行装配后泵体产生内应力，长期运行下容易出现壳体变形，导致齿轮轴卡滞。进出油口的轴线高度要与配套管路的接口高度匹配，避免管路安装时产生额外的装配应力，长期拉扯下损坏油口螺纹或者焊接部位。

　　从结构设计的合理性来看，整体块式的泵体结构在小排量齿轮泵上的优势非常明显，零件数量少，加工时只需要在方块坯料上完成铣型腔、钻孔、镗孔、攻丝等工序，不需要做复杂的分型面加工，生产效率更高，成本也更容易控制。型腔内部的凸台结构是用来支撑齿轮轴的一端，与泵盖上的轴承孔配合，形成对齿轮轴的两点支撑，保证齿轮轴运转时的同轴度，避免齿轮出现偏磨，这个凸台的高度与直径需要和齿轮的轮毂尺寸匹配，既要保证支撑长度足够，又不能与齿轮端面产生摩擦。

　　在实际建模过程中，这类零件的建模逻辑需要遵循加工顺序，首先创建方形基体，然后依次加工内部型腔、进出油道、安装孔、泵盖连接沉孔，最后对所有的棱边做倒角处理，去除加工毛刺，同时避免应力集中。尤其是内部型腔的转角处，要保留合理的加工圆角，不能做成清角，否则铣削加工时刀具无法到达，还会在转角处产生应力集中点，长期受油压作用下容易出现裂纹。对于液压元件的壳体而言，所有的流道表面粗糙度都有明确要求，太粗糙的表面会增大流体阻力，还容易残留杂质，磨损齿轮与密封件，因此在建模时就要明确标注各表面的粗糙度要求，给后续加工提供准确依据。

　　这类泵体的材料通常选择铸铁或者铝合金，铸铁的耐磨性更好，内应力小，加工后尺寸稳定，适合压力稍高的工况；铝合金的重量轻，导热性好，适合对重量有要求的移动式设备场景，不同材料的选择会对应壁厚的调整，铝合金的壁厚要比铸铁稍大，保证足够的强度承受油压的脉动冲击。在做结构校核时，重点要校核型腔侧壁在最大工作压力下的变形量，变形量过大会导致齿轮齿顶与腔壁的间隙变大，容积效率急剧下降，严重时还会导致外泄漏。
