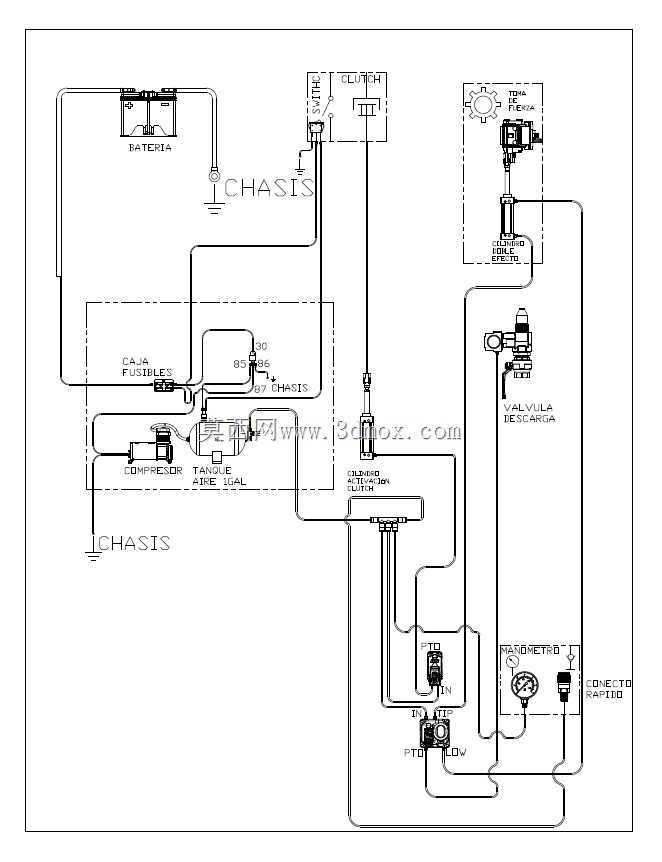

集成气动控制的半自动卸气作业车辆结构

项目分类:专用车 发布时间:2022-05-03 ID:612159
  • 集成气动控制的半自动卸气作业车辆结构
  • 集成气动控制的半自动卸气作业车辆结构

  只要把法兰面贴合锁紧就能完成动力传递,避免了不同批次配件装配时的同轴度偏差带来的运转磨损。安装边界上,整套阀组和气动元件都布置在车架侧部的防护栏内侧,距离车架外侧平面的距离控制在安全防护范围内,不会因为车辆转弯、会车时的剐蹭碰坏控制元件,气路管线沿着车架纵梁的预留走线槽排布,每间隔固定距离就设置了管卡固定,避免车辆行驶过程中管线晃动产生的磨损,同时所有管线和车载高温部件之间都预留了足够的隔热间隙,不会因为长期高温烘烤导致气管老化开裂。实际作业过程中,系统的启动步骤和关闭步骤做了逻辑互锁,只有当气动卸气阀完全回到关闭位置时,动力输出单元才能脱开,避免操作人员误操作导致的带压拆卸风险,气路控制回路里设置了独立的压力泄放支路,在散装气态物料的场站转运作业场景里,这类带气动套件的卸气车辆承担着固定储罐与移动运输单元之间的介质转接任务,和常规手动卸气设备不同,整套系统把气动卸气阀、活塞式气动执行元件、动力输出单元做了深度的集成匹配,不需要操作人员在罐顶、阀组之间反复攀爬切换操作,只需要在侧部操作位完成固定的步骤逻辑,就能完成整套卸气流程的启停控制,大幅降低高压气态介质转运过程中的人员暴露风险。从结构设计的逻辑来看,整套气路控制回路优先考虑了操作的容错性,气动活塞的输出行程和卸气阀的启闭行程做了完全的匹配校准,不会出现阀瓣不到位导致的介质泄漏或者通路截流问题,动力输出接口和车载气泵的连接端做了同轴度限位设计,安装时不需要反复调整对接角度,

  在系统停机时会把管路内的残余压力自动泄放,不会在管路里留存压力给后续维护带来隐患。和传统的手动卸气结构相比,这套集成式的设计把原本分散在罐体不同位置的操作点都整合到了侧部的集中操作区,操作人员不需要在高压管线区域来回移动,所有操作动作都在防护栏的保护范围内完成,作业过程中的安全冗余度更高。结构建模时,所有运动部件的行程都做了干涉检查,气动活塞在全行程伸出和缩回的过程中,不会和周边的车架结构、罐体支架、管线产生碰撞,阀组的连接法兰尺寸和现有主流储运气罐的接口尺寸保持通用互换性,不需要额外做转接法兰就能直接对接场站的固定储罐接口。考虑到场站作业的复杂工况,所有外露的气动元件都做了防尘防水的密封处理,操作手柄的位置设置了防滑纹路,

  即使操作人员戴着手套也能准确完成操作动作,系统的压力指示元件布置在操作位的正前方,操作人员站在地面就能直观看到当前管路的压力状态,不需要登高查看罐体上的压力表。整套结构的受力支撑点都做了加强筋设计,阀组和车架连接的安装座采用了加厚的钢板焊接结构,能够承受管路内高压介质带来的轴向推力,不会在长期使用过程中出现安装座变形、阀组偏移的问题,气路的接头全部采用快插式的密封结构,维护时不需要复杂的工具就能完成元件更换,同时密封结构的设计能够耐受气态介质的轻微腐蚀,长期使用也不会出现接头处的渗漏问题。在实际的卸气作业流程里,车辆停稳对接好场站管路之后,首先操作动力输出结合开关,让车载气泵开始建立控制压力,等压力达到额定工作值之后,

  再操作气动阀的控制开关,让气动活塞推动卸气阀缓慢开启,介质开始通过管路输送到固定储罐,整个开启过程的速度可以通过气路的节流阀进行调整,避免阀门开启过快导致的介质冲击产生水锤效应,损伤管路和阀组密封件。卸气完成之后,首先关闭卸气阀,等管路内的残余压力通过泄放支路排空之后,再脱开动力输出单元,最后拆卸对接管路,整个流程的步骤逻辑清晰,即使是新入职的操作人员经过简单培训就能熟练掌握,不会因为操作顺序错误引发安全事故。建模过程中对所有的密封面位置都做了公差匹配设计,法兰连接面的平面度、密封槽的尺寸精度都按照高压管路的设计标准进行设定,能够保证装配之后的密封可靠性,不需要额外增加密封垫片的厚度就能满足密封要求,同时所有的标准件都采用了行业通用的规格,后续维护更换时不需要采购特殊规格的配件,降低了设备的全生命周期维护成本。
