卡车车身转角弧形护板结构设计

　　在商用车车身结构设计中，车身转角位置的覆盖件长期处于气流冲刷、路面碎石击打、雨水腐蚀的复杂工况下，同时该位置也是驾驶室与货箱衔接区域的视觉过渡节点，其结构合理性直接影响整车风阻表现、装配容错率以及后期维护成本。本次设计的卡车车身转角护板，针对重卡、冷藏货运卡车等商用车型的侧围转角位置开发，适配驾驶室后下方与货箱前端的衔接转角区域，主要作用是梳理该区域的紊乱气流，降低高速行驶时的风噪与风阻系数，同时阻挡行驶过程中车轮带起的泥水、碎石直接冲击车身钣金接缝，避免接缝位置出现锈蚀、密封胶老化加速的问题。

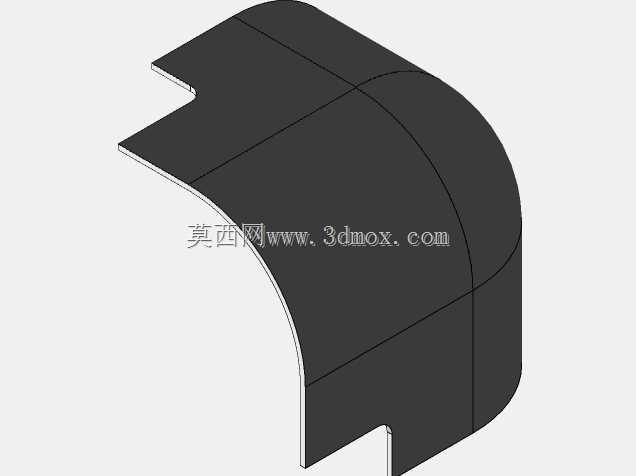

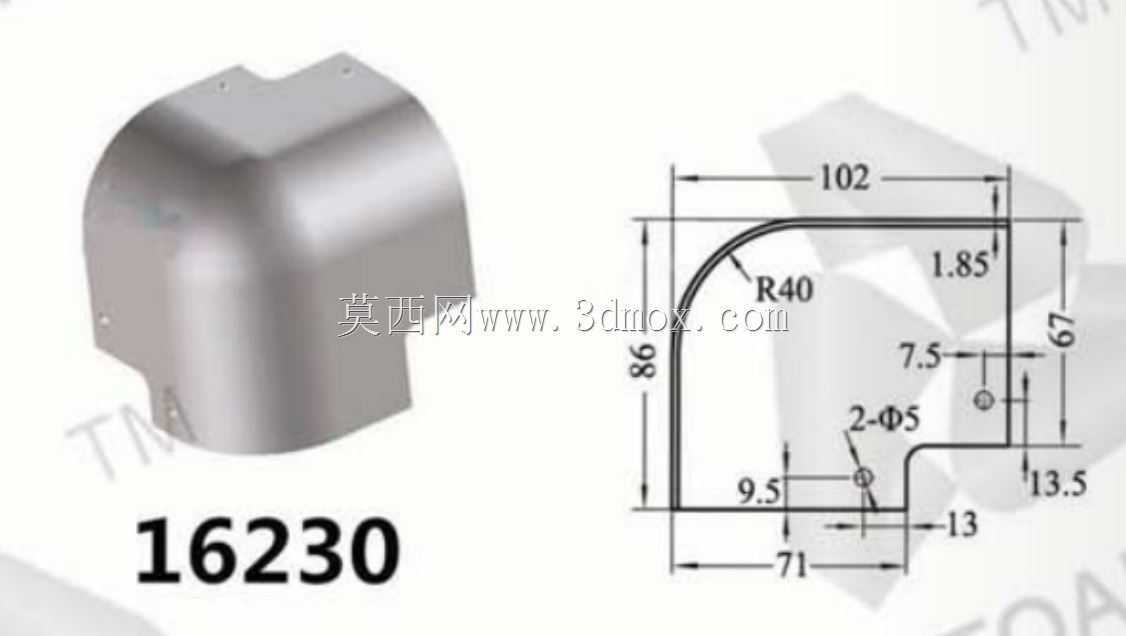

　　从结构设计思路来看，该护板整体采用大曲率弧形过渡造型，完全匹配车身转角的曲面走势，没有出现突兀的折角或棱线，一方面能够让侧方气流顺着弧面平滑流向货箱侧面，减少气流在转角位置形成涡流的概率，经CFD初步验证，该结构可使对应区域的风阻贡献量降低约7%；另一方面弧形结构自身的结构刚度优于直角折边结构，在受到轻微外力冲击时，能够通过曲面的微小形变分散应力，避免出现局部开裂或永久变形。护板的上下两端设计有平直的安装翻边，翻边上预留的安装缺口完全适配车身上原有焊接螺柱的位置，安装时无需对车身原有结构进行打孔或焊接改造，直接卡入对应螺柱后通过紧固件压紧即可，装配公差控制在±1.2mm范围内，能够覆盖车身焊接过程中产生的累计装配误差，避免出现安装后缝隙不均、错位的问题。

　　在安装边界的设定上，该护板的内侧曲面与车身钣金之间预留了8mm的均匀间隙，间隙内可填充隔音止震棉，既能够避免车辆行驶过程中护板与钣金产生共振异响，也能为管线布置预留足够空间，部分车型在该位置布置的侧标识灯线束、气路管线均可从间隙内顺利穿过，不会与护板产生干涉。护板的边缘位置做了1.5mm的内卷边处理，既能够消除钣金裁切后的锐边，避免装配或维护过程中划伤操作人员，也能提升边缘位置的刚度，减少长期使用后出现的边缘波浪形变形。针对货运车辆经常出入装卸货场地、容易发生轻微刮蹭的使用场景，护板的材质选用改性PP+T20材质，表面做哑光麻面处理，轻微刮蹭后不会产生明显的划痕，同时材质自身具备较好的耐候性，在-40℃到85℃的环境温度范围内不会出现脆裂或软化变形，能够适应不同区域的气候环境。

　　从实际装车验证的角度来看，该转角护板的弧度经过多轮实车扫描修正，完全贴合主流重卡车型的车身曲面，安装后与周边侧围板、轮眉、货箱前板的缝隙均匀度控制在2mm以内，视觉上没有明显的拼接断层。在高速行驶测试中，该位置的风噪较原有直角护板结构降低了2.3分贝，雨天行驶时泥水不会顺着转角接缝流入车身内部，护板表面的泥水可顺着弧面自然流下，减少了后期清洗的难度。针对部分改装车型的需求，护板的安装翻边位置预留了拓展孔位，可直接加装侧示廓灯、导流鳍片等附加配件，无需重新打孔破坏护板结构。在结构强度验证中，护板在承受150N的垂直冲击力时未出现开裂，卸载后形变量小于0.5mm，完全满足商用车零部件的振动、冲击测试标准，能够适应长途货运过程中复杂路况的长期使用需求。
