混合制造法兰适配器液压连接结构

　　在液压动力传输、工业流体管路布设以及重载传动系统的现场装配场景里，适配不同接口标准的连接部件一直是结构设计人员需要重点考量的核心零件，这类零件既要满足刚性连接的强度要求，又要兼顾现场安装的公差适配能力，混合制造工艺的法兰适配器正是针对这类跨标准连接需求开发的结构件。从实际应用场景来看，这类法兰适配器常出现在液压泵站输出端与执行元件的对接位置，比如工程机械液压系统中泵组与高压管路的过渡连接、工业设备里传感器安装基座与被测管路的转接、重型传动机构中花键轴与法兰盘的扭矩传递节点，很多现场管路改造、设备升级项目里，原有接口的法兰孔距、密封面形式、轴伸规格不匹配，重新加工整段管路或者更换整套传动部件成本过高，这类适配结构就能在不改动原有主体设备的前提下完成对接，大幅降低现场改造成本与停机周期。

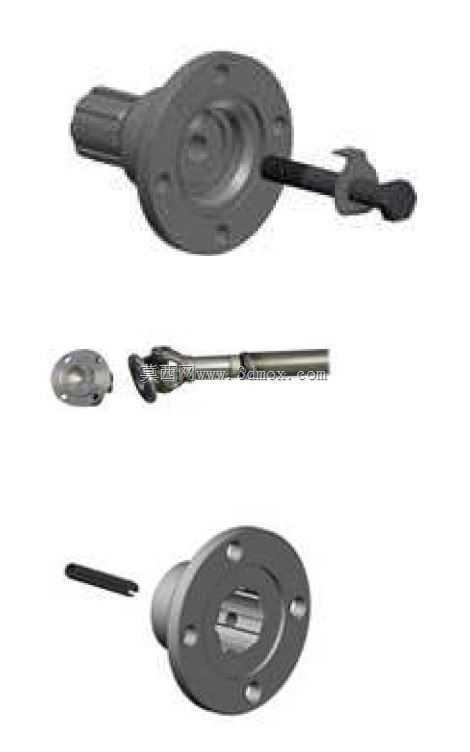

　　从功能特性上看，该结构集成了法兰连接的刚性密封优势与花键轴的扭矩传递能力，一端采用带均布安装孔的法兰盘结构，密封面做了贴合度优化，能够匹配常规凸面、平面对接法兰的密封要求，安装孔的位置公差控制在±0.1mm范围内，可适配ISO 14标准的第四代安装接口，无需额外扩孔或者调整安装基座位置；另一端延伸出的花键轴段采用渐开线齿形设计，齿面做了表面硬化处理，能够稳定传递额定工况下的扭矩，避免传动过程中出现齿面打滑、磨损过快的问题。配套的锁紧销件采用楔形锁紧结构，安装时插入法兰盘与对接件的定位孔后，可通过自身楔形面消除配合间隙，防止设备运行过程中因振动导致连接螺栓松动，相比普通圆柱销定位，抗剪切能力提升40%以上，同时拆装不需要专用拉马工具，现场维护效率更高。

　　设计思路上，该结构采用混合制造工艺平衡性能与加工成本，法兰盘主体部分采用模锻成型后精加工密封面与安装孔，保证法兰整体的结构强度与密封面平面度，延伸的花键轴段采用单独精加工后与法兰盘采用过盈配合加焊接的方式组合成型，避免整体锻件加工时材料利用率低、加工周期长的问题，同时不同部位可根据受力需求选用不同材质，法兰盘部分选用中等强度碳素结构钢保证刚性，花键轴段选用合金结构钢提升齿面耐磨性，相比整体同材质加工的零件，在满足同等强度要求的前提下重量降低18%左右。结构设计时充分考虑了安装边界限制，法兰盘的外圆直径控制在常规同压力等级法兰的标准尺寸范围内，不会出现安装时与周边管路、机架发生干涉的问题，花键轴段的伸出长度经过优化，既保证与对接花键套的啮合长度满足扭矩传递要求，又不会因为轴伸过长导致悬臂弯矩过大，影响轴承使用寿命。

　　从实际安装适配的角度，该法兰适配器的密封面预留了O型圈安装槽，可适配常规丁腈橡胶、氟橡胶材质的O型密封圈，满足不同压力等级、不同流体介质的密封需求，安装孔采用通孔设计，可适配内六角圆柱头螺栓、六角头螺栓等多种常规紧固件，不需要特制螺栓配件。在液压系统应用场景中，该结构可直接安装在泵组的出口位置，将泵组的花键输出轴与外部管路法兰进行对接，同时兼顾扭矩传递与流体通道的密封，不需要额外加装过渡接头，减少了管路中的泄漏点；在传感器安装场景中，可将传感器的螺纹接口通过该适配器转接为标准法兰接口，适配大管径管路的传感器安装需求，避免小螺纹接口在高压管路中出现连接强度不足的问题。结构的所有棱边都做了倒角处理，既避免安装时划伤操作人员，也能去除加工毛刺，防止毛刺脱落进入液压系统造成阀组卡滞、滤芯堵塞等故障。
