冷藏及干式货运车身非焊接副车架结构

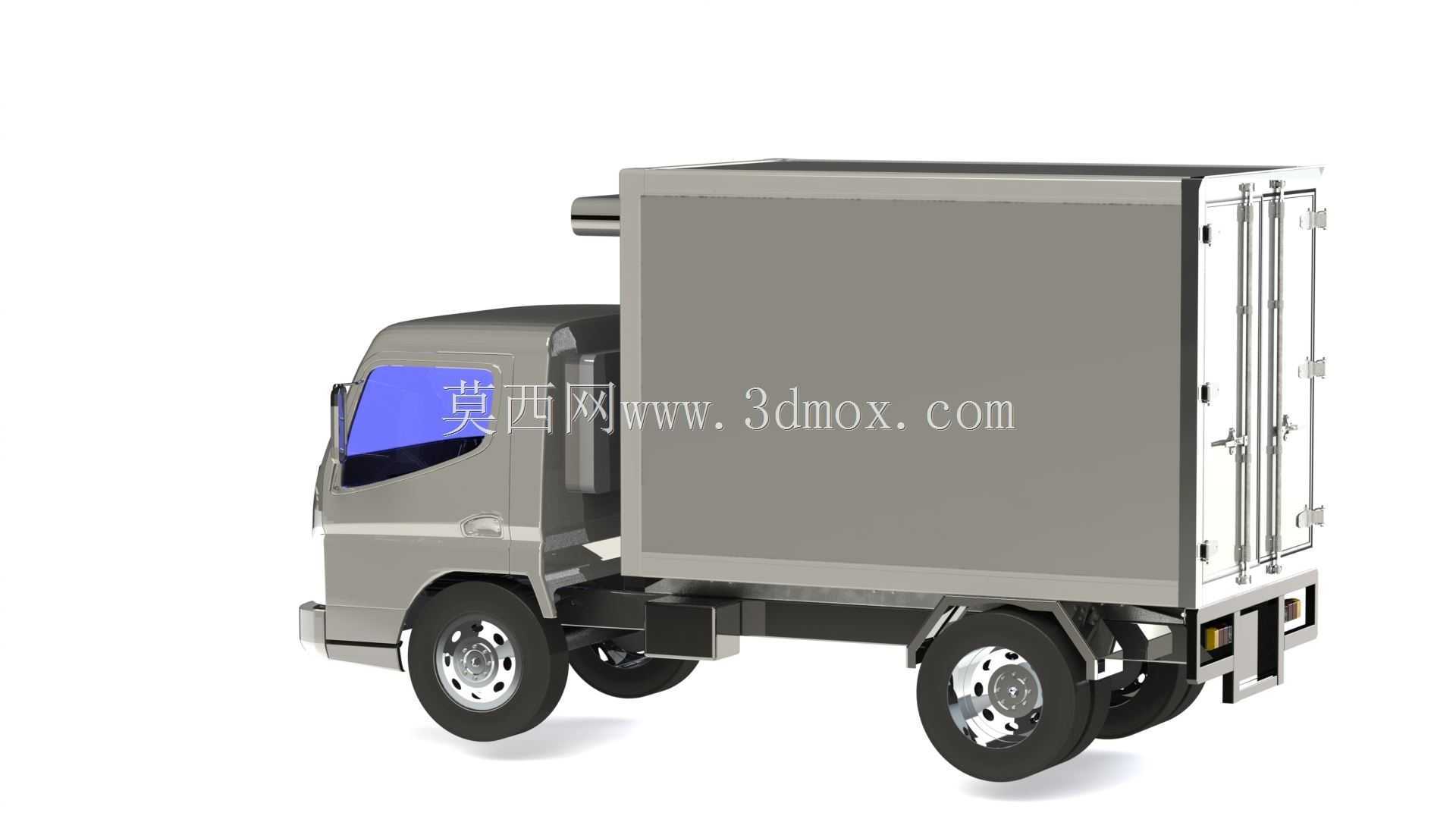

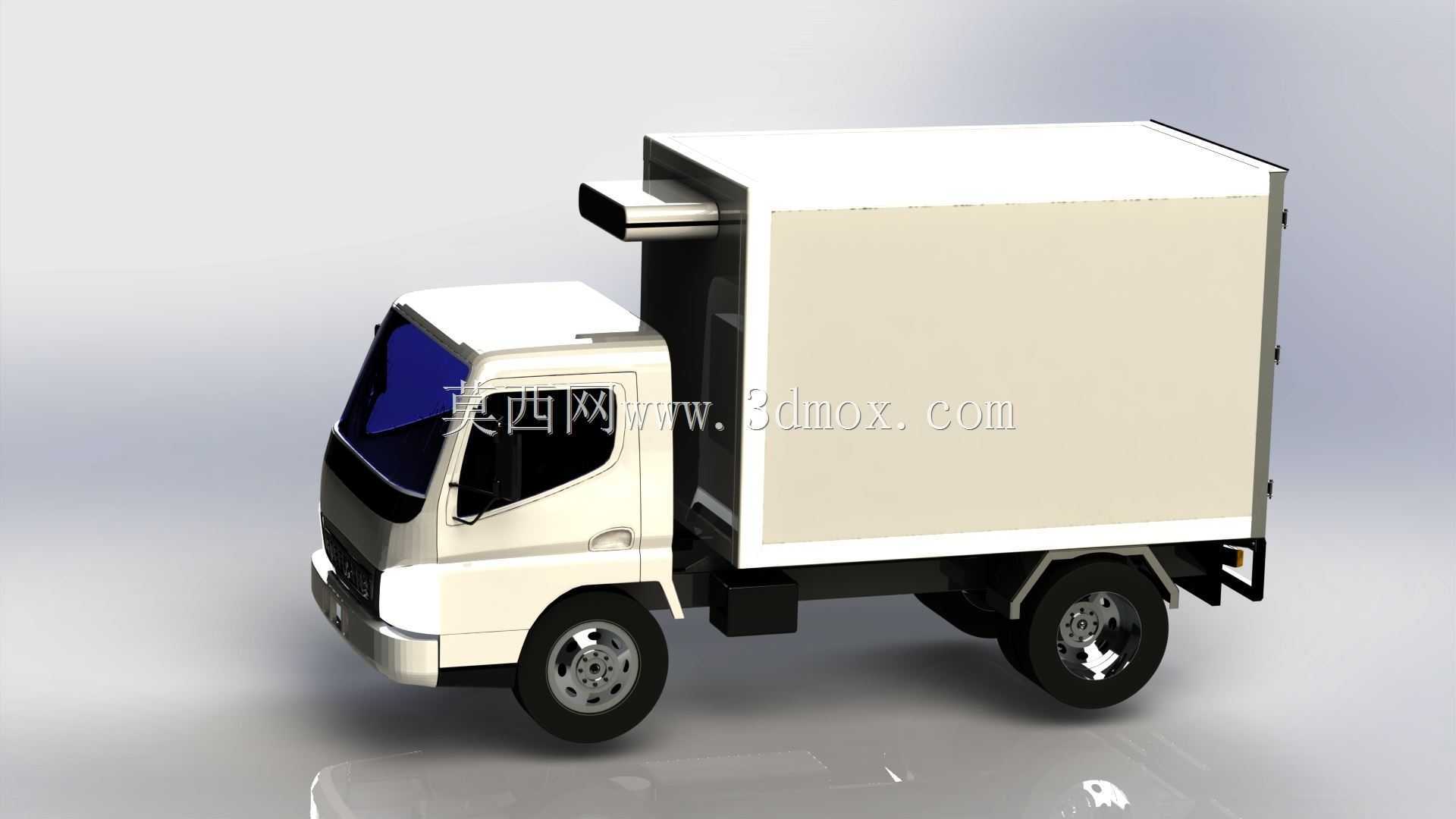

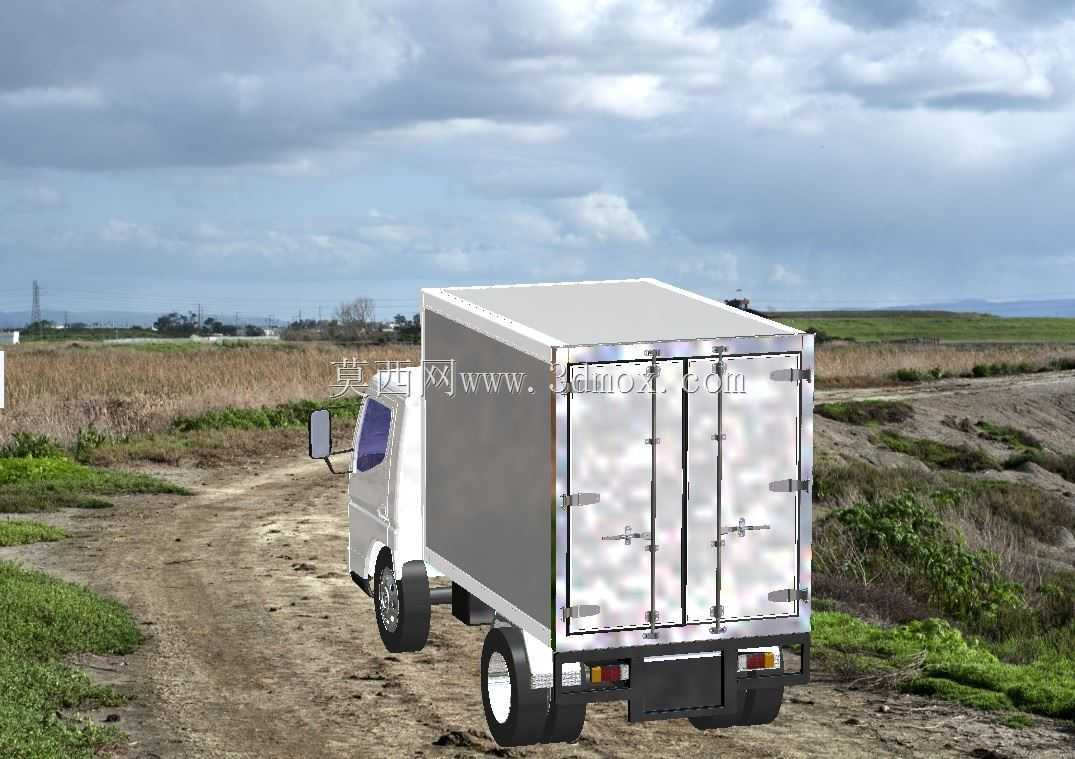

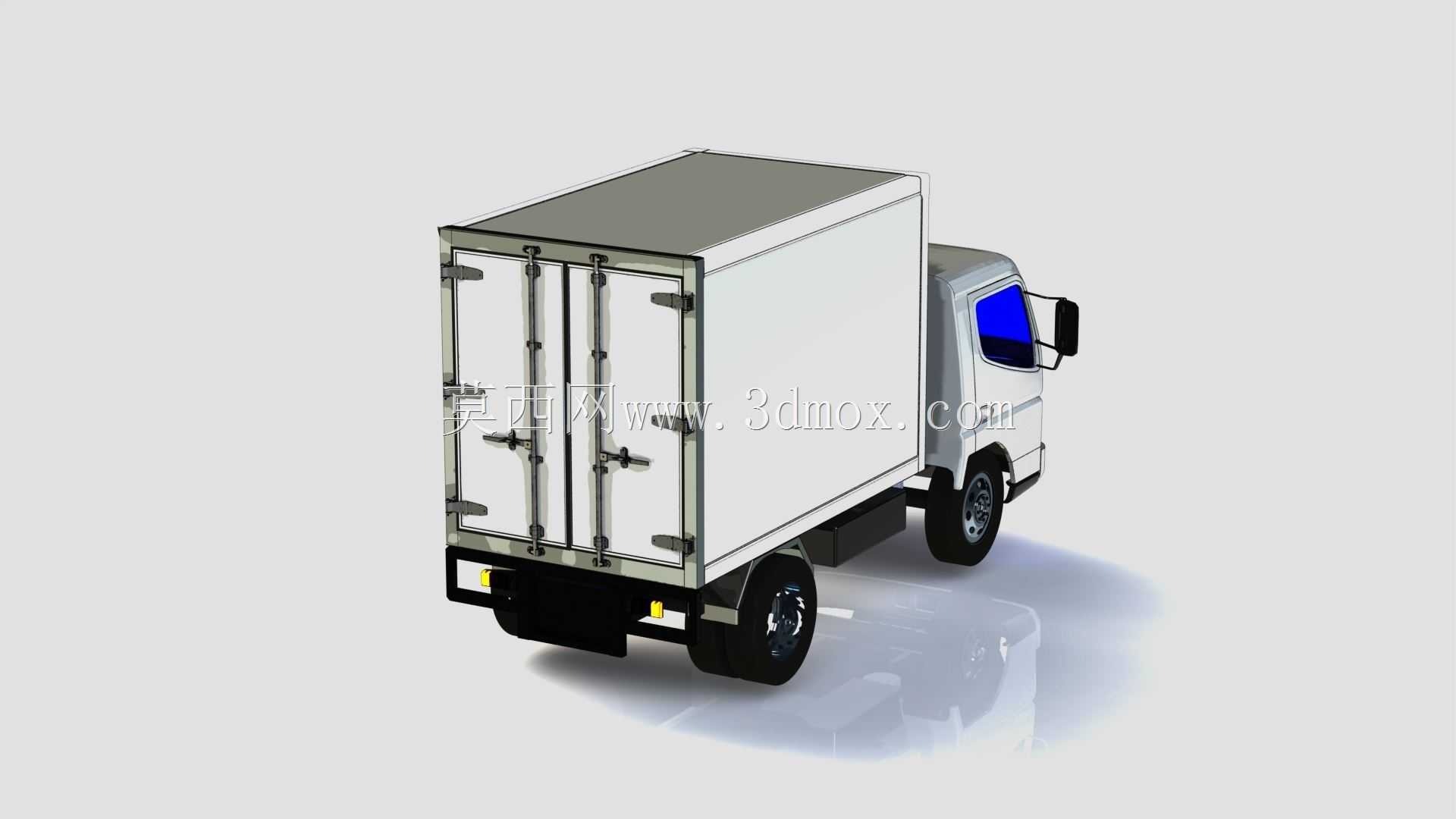

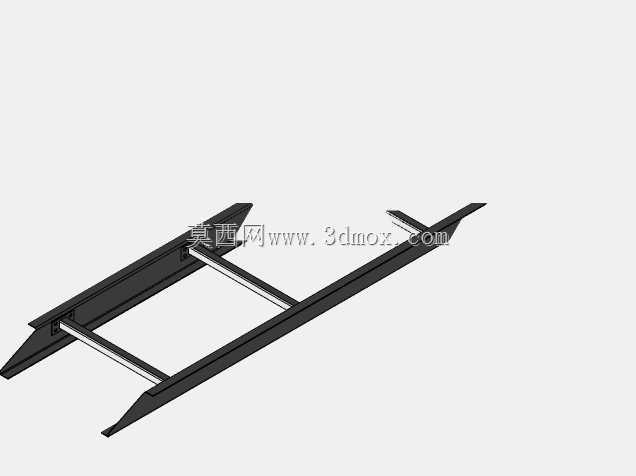

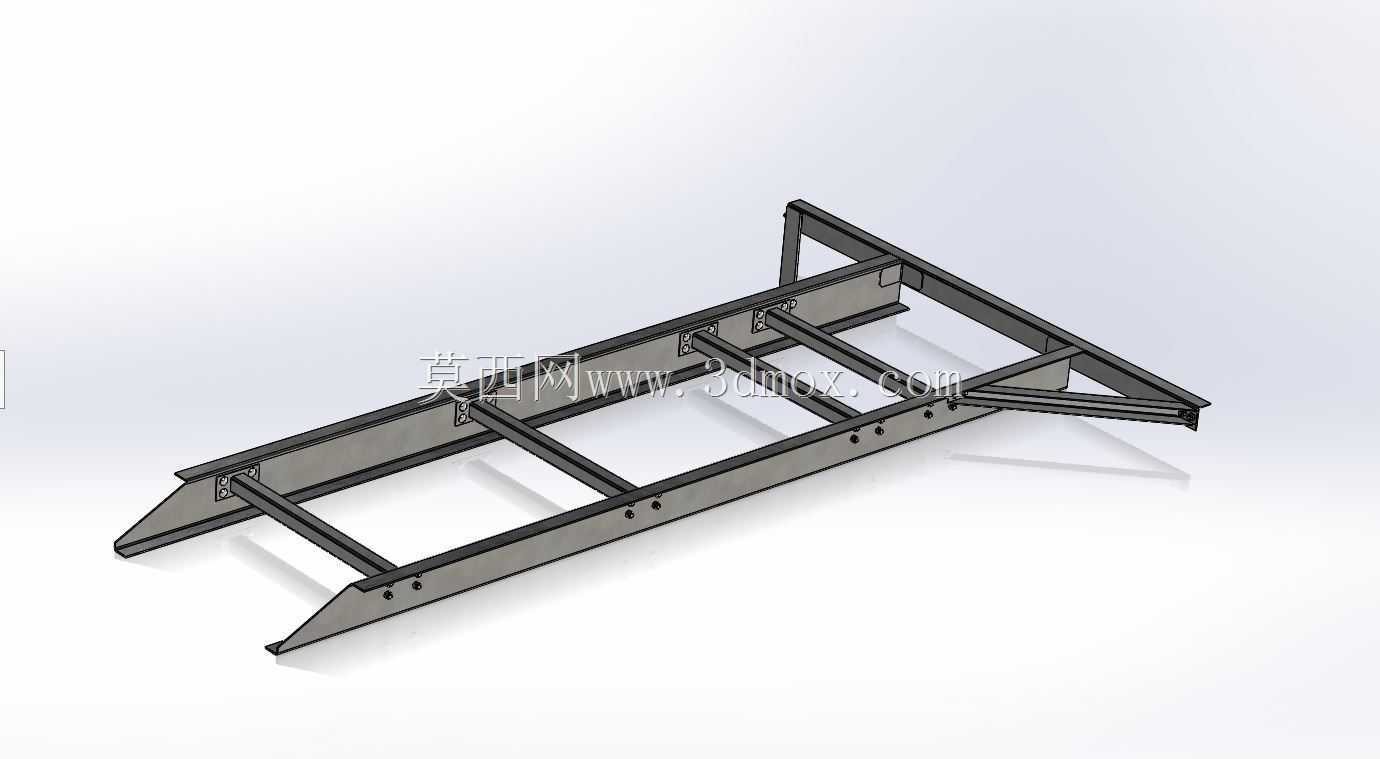

　　因此结构设计上没有采用传统的焊接拼接工艺，所有纵梁、横梁的连接都通过栓接、卡接的非焊接形式实现，一方面避免了焊接热输入带来的型材应力变形，省去了焊接后校形、探伤的工序，另一方面也方便后期根据不同上装的安装点位灵活调整横梁间距，适配不同长度、不同轴距的二类底盘改装需求。从结构构型来看，两根主纵梁采用变截面槽型结构，前端做收窄斜切处理，匹配主车架的前端宽度变化，避免转向过程中与轮胎、转向拉杆发生运动干涉，纵梁的截面高度沿着纵向根据载荷分布做差异化设计，对应上装厢体前支撑、后支撑的位置截面高度更大，承载能力更强，前后端的延伸段做了圆滑过渡，避免应力集中在端部造成疲劳开裂。横梁采用等截面矩形型材，通过连接件与纵梁腹板固定，在公路货运装备的底盘改装环节，副车架是衔接主车架与上装车身的核心承载构件，这款适配冷藏、干式货运两类厢式车身的非焊接副车架，主要服务于城市配送、中短途干线货运场景下的二类底盘改装作业，不管是需要搭载制冷机组的冷藏保温厢，还是承载普通散杂、托盘货物的干式货厢，都能通过这套构件完成上装与底盘主车架的可靠连接，避免上装载荷直接作用在主车架局部造成应力集中，同时分散行驶过程中来自路面的颠簸冲击，保护上装厢体结构完整性。从实际使用场景来看，这类副车架需要应对货运过程中的多种复杂载荷：起步制动时的纵向惯性力、转弯变道时的侧向离心力、颠簸路面的垂向冲击载荷，还有冷藏车型额外搭载的制冷机组、风道结构带来的偏载载荷，

　　横梁的排布位置避开了主车架上的燃油箱、储气筒、蓄电池等底盘附件的安装空间，同时预留了上装厢体U型螺栓、限位挡块的安装孔位，不需要在改装现场额外钻孔切割，降低现场改装的作业量。设计过程中首先明确了安装边界：纵梁的内档尺寸匹配主流轻卡、中卡二类底盘的主车架外宽，纵梁上的连接孔位间距与主车架上的标准安装孔对齐，不需要对主车架做破坏性改装；整体安装高度控制在合理范围，避免上装后整车质心过高影响行驶稳定性，同时保证副车架与主车架之间留有足够的间隙，方便后期布置线束、制动管路以及冷藏车型的制冷管路。非焊接的连接设计也让这套副车架具备更好的维修互换性，日常运营中如果某一根横梁或者纵梁局部出现磕碰变形，不需要整体切割更换，

　　只需要拆解对应位置的连接件就能完成构件更换，大幅降低车队的运维成本。不同于焊接式副车架需要在工厂完成整体拼接后再运输到改装厂，这套非焊接结构的副车架可以拆解成散件运输，大幅提升运输装载率，降低物流成本，运抵改装现场后只需要按照定位标识完成栓接组装就能进行上装作业，对改装场地的设备要求更低，不需要配备焊接设备、探伤设备，普通的机修工位就能完成组装。在承载特性上，槽型纵梁的腹板垂直方向布置，能够最大化发挥型材的抗弯截面模量优势，承受垂向载荷时的应力分布更均匀，横梁与纵梁的连接位置采用带防滑齿的连接件，避免车辆长期运行后连接位置出现窜动移位，同时在纵梁与主车架的接触位置预留了缓冲垫安装槽，能够缓冲行驶过程中的高频振动，

　　减少振动传递到上装厢体，对于运输易碎货物、温控敏感货物的场景，能够降低货损率，也能减少制冷机组因为长期振动出现的管路松动、故障概率。从安装适配性来看，这套副车架的长度覆盖了主流4.2米到9.6米厢式货运车的上装长度需求，横梁的位置可以根据不同上装的支撑点位置灵活调整，不管是尾部带液压尾板的车型，还是侧面带侧开门的车型，都能通过调整横梁位置避开尾板安装机构、侧门铰链的安装空间，不需要额外做结构改制。实际装车验证中，这套结构在满载工况下的最大形变量控制在合理范围，不会出现上装厢体倾斜、门缝密封不严的问题，对于冷藏车型来说，稳定的副车架支撑能够保证厢体的密封性能，减少冷量泄漏，降低制冷机组的工作负荷，间接提升燃油经济性。
