适配十孔安装门变速器的侧装取力装置

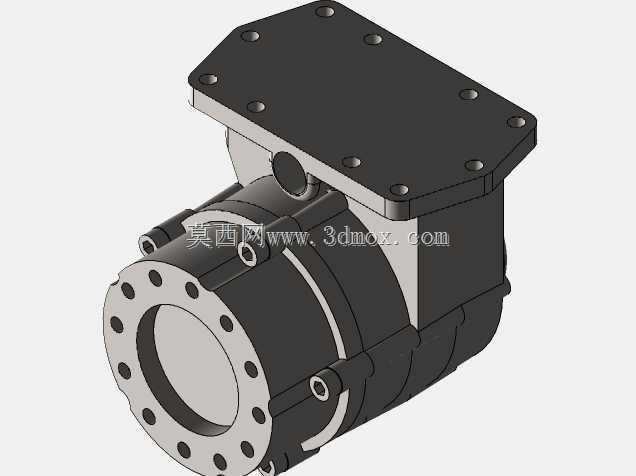

　　这款取力装置的设计核心是匹配带十孔安装法兰接口的变速器本体，常见配套场景集中在重型商用车辆的动力输出链路，比如匹配Allison 4500RDS系列变速器的工程作业车辆，可从变速器动力链路中截取动力输出，驱动上装的液压泵、特种作业机构等附属设备，解决专用车辆上装系统的动力来源问题。从安装边界来看，装置主体采用法兰对接的安装形式，顶部的矩形安装法兰预留了多组螺栓过孔，可直接贴合变速器侧部的十孔安装门端面，通过螺栓组实现刚性固定，安装时无需对变速器本体做额外改造，仅需对齐定位销孔、按扭矩要求锁紧连接螺栓即可完成机械固定，对接面的密封槽可适配常规耐油橡胶密封垫，避免变速器齿轮油渗漏。装置的动力输入侧采用花键轴结构，

　　插入变速器对应接口后可与内部齿轮副啮合，动力传递路径经过内置的齿轮组减速增扭后，从前端带法兰的输出端向外输出，输出端的圆形法兰预留了圆周均布的螺栓孔，可直接对接液压泵、传动轴等外接负载的连接法兰，安装同轴度可通过法兰止口保证，降低运转时的径向跳动量。润滑系统采用加压润滑设计，装置内部的润滑油道与变速器润滑系统连通，运转时变速器内部的压力润滑油可进入取力器腔体，对内部齿轮、轴承、密封件进行持续润滑，无需单独添加润滑油，也无需额外设置润滑维护点，降低后期运维的工作量。控制方式采用电磁阀驱动的气动或液压接合结构，电磁阀作为控制元件接入车辆的气路或液压控制回路，驾驶员在驾驶舱内即可通过控制开关实现取力器的接合与分离，接合过程平稳，

　　可避免打齿问题，分离时动力完全切断，不会增加变速器的空载运转阻力。从结构布局来看，装置的右上角预留了电磁阀的安装位，建模时已预留电磁阀的安装接口与走线空间，设计人员可直接选用对应规格的电磁阀装配到预留位置，无需额外调整安装支架或修改壳体结构，壳体采用分体式设计，分为连接法兰段、齿轮腔体段、输出端盖段三个部分，各段之间通过止口定位、螺栓锁紧，既方便内部齿轮、轴承的装配，也便于后期拆解检修。外形设计上充分考虑了车辆底盘的安装空间，主体轮廓做了圆弧过渡处理，避免与底盘周边的车架横梁、管线、气罐等部件发生干涉，整体结构紧凑，突出安装面的尺寸控制在合理范围内，适配多数重型车辆底盘的侧部安装空间，不会影响车辆的通过性，也不会与转向机构、

　　悬挂运动部件发生运动干涉。内部齿轮采用斜齿设计，运转时噪音更低、承载能力更强，可传递较大的输出扭矩，满足自卸车、冷藏车、随车吊等专用车辆上装作业的动力需求，轴承选用重载深沟球轴承与圆锥滚子轴承组合的形式，可同时承受径向力与轴向力，适应复杂工况下的载荷冲击，密封件采用双唇口耐油油封，可有效防止润滑油渗漏，同时阻挡外部粉尘、泥水进入腔体内部，提升装置的使用寿命。建模过程中对所有安装孔位、配合止口、运动部件的间隙都做了精确的参数化设定，各零件之间的装配关系完全符合实际生产装配要求，不存在干涉问题，设计人员可直接在此模型基础上调整参数适配不同规格的变速器，也可直接导出工程图用于生产加工。
