传感器配套双凸台安装基座结构设计

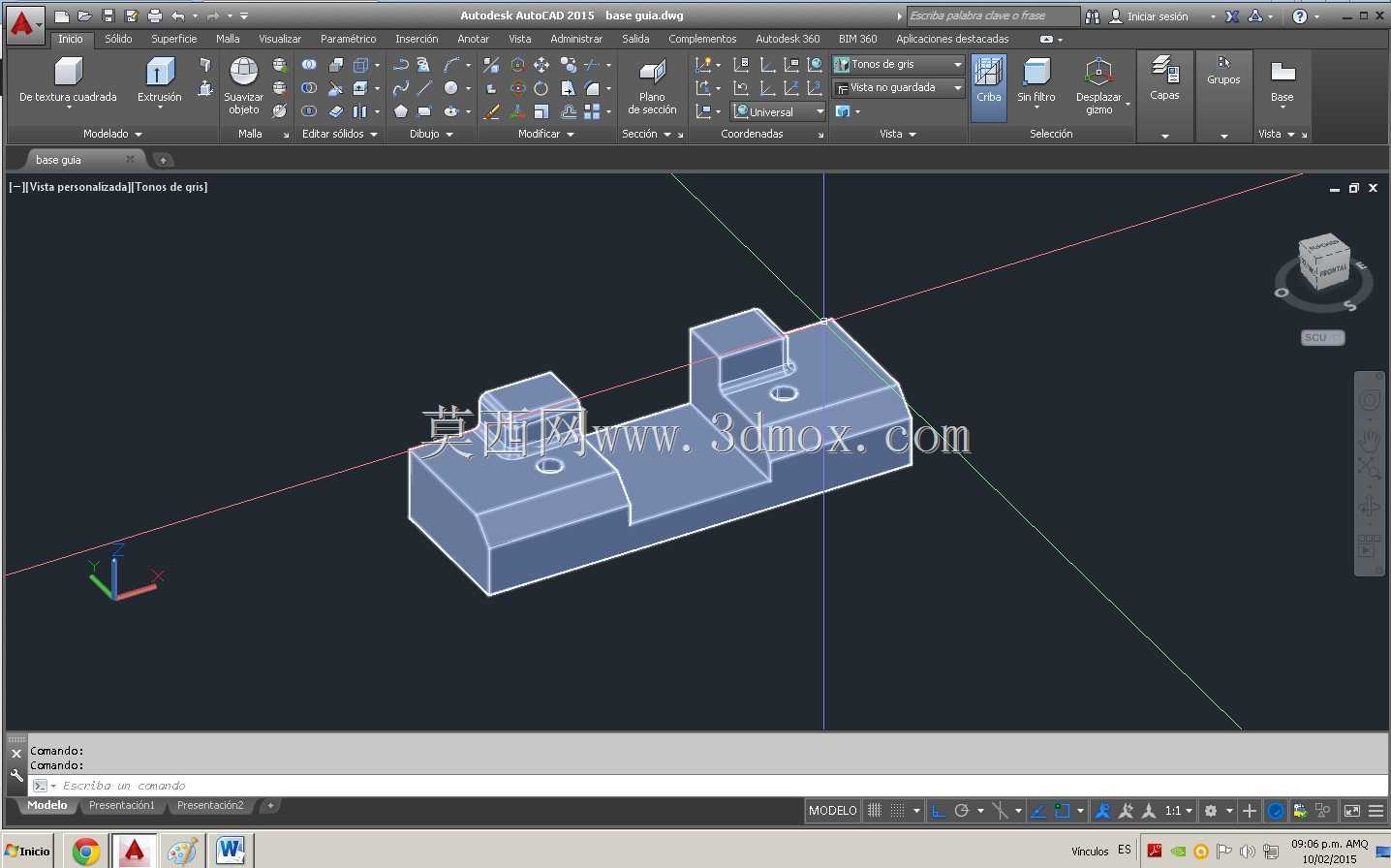

　　这款安装基座主要面向工业传感检测场景的固定需求，在自动化生产线的工位检测、设备运行状态监测、物流分拣的位置触发等场景中，承担传感器的定位支撑作用，避免传感器直接安装在设备本体上出现的定位偏移、振动松脱问题，保障检测信号的稳定输出。从结构功能来看，基座主体采用一体化铣削成型的长方体基体，两端对称设置凸起的定位凸台，凸台高度与传感器底部的定位凹槽深度匹配，安装时可直接嵌入实现快速对位，无需反复调整检测角度；两个凸台中心分别开设同轴的沉头安装孔，孔位公差控制在H7级，既可以通过内六角螺栓将基座固定在设备机架、安装面板或型材支架上，沉头结构也能保证螺栓头部不超出基座上表面，避免与传感器底部结构产生干涉。

　　基体中间的下沉式平面为传感器的安装贴合面，平面度控制在0.02mm以内，保证传感器安装后与基座完全贴合，减少设备运行过程中振动传导带来的检测误差，下沉区域的边缘做了R1.5的圆角过渡，避免加工和装配过程中锐边划伤操作人员或传感器线缆。设计过程中优先考虑了安装的兼容性，基座的整体宽度适配市面上多数漫反射式、对射式光电传感器以及接近开关的底部安装尺寸，两个安装孔的中心距按照通用安装型材的槽距标准设定，既可以直接固定在铝型材的T型槽上，也可以通过转接板安装在平面设备表面。安装边界方面，基座总长度控制在120mm，总宽度45mm，凸台高出基体平面8mm，安装后整体突出安装面的高度不超过20mm，在狭小的设备内部空间也能完成布置，

　　不会与周边的运动部件、传动结构产生空间干涉；沉头孔的深度适配M4规格内六角螺栓的头部尺寸，安装时螺栓从基座底部向上穿入锁紧，也可根据现场安装条件从上方穿入固定在背面的支架上，两种安装方式都能保证足够的锁紧力，在设备持续振动的工况下不会出现松动。结构的受力设计上，两个凸台作为主要的受力支撑点，基体底部做了0.5mm的内凹处理，只有凸台周边和基体四个角点与安装面接触，既降低了对安装面平面度的要求，也能让锁紧力均匀分布在整个接触面上，避免长期受力出现基座变形。针对传感检测的特殊需求，基座的上表面做了哑光氧化处理，避免高反光表面对光电类传感器的检测光路产生干扰，同时氧化层也能提升基座的防锈耐磨性能，在有少量切削液、

　　粉尘的车间环境下也能长期使用，不会出现锈蚀卡滞导致传感器拆卸困难的问题。在实际选型适配时，可根据传感器的线缆出线方向调整基座的安装朝向，凸台侧面预留的2mm间隙可以容纳传感器的出线线缆，避免线缆被基座和安装面挤压破损；如果需要调整传感器的检测高度，也可在基座下方增加对应厚度的垫片，安装孔的余量足够容纳垫片调整带来的位置偏差，无需重新打孔加工。
