带安装底座的铰接式机械连接构件

　　这类带圆弧铰接段的平板底座构件，在轻工输送设备、小型工装夹具、非标自动化线体的铰接点位应用十分普遍，日常做结构方案时经常会碰到这类需要实现小角度摆动连接的需求。从结构本身来看，下部的平板底座是整个构件的安装基准，平板上预留的通孔是用于穿装紧固件，将整个构件固定在设备的机架或者安装基板上，设计时需要特别注意安装孔的中心距到铰接段中心的尺寸公差，这个尺寸直接决定了铰接副的转动中心位置精度，一旦偏差过大，会出现连杆卡滞、转动阻力过大甚至装配干涉的问题。上部的半圆弧铰接段是功能核心，这个圆弧面是和配对的销轴、铰接套配合的工作面，圆弧的内径尺寸需要和选配的销轴外径保持合理的配合间隙，一般轻载工况下选用H8/f7的间隙配合就可以满足转动顺畅的要求，如果是有冲击载荷的工况，还要适当提高配合面的表面硬度，避免长期转动磨损后出现旷量，影响整个机构的定位精度。

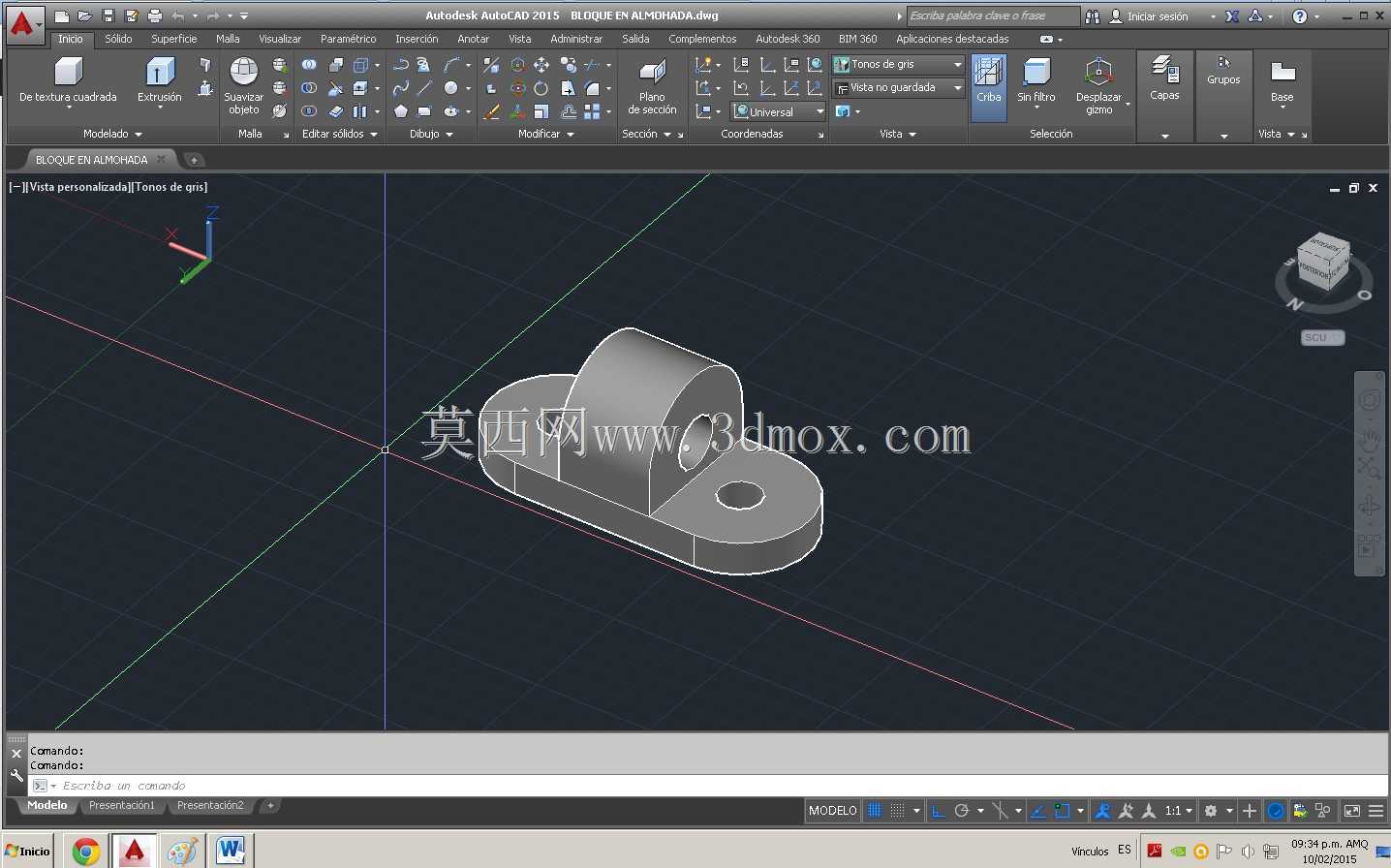

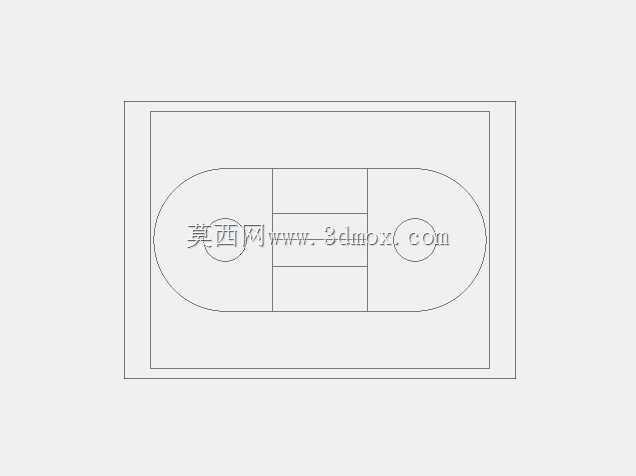

　　做这类零件的三维建模时，首先要确定安装基准面，先绘制下部底座的轮廓草图，注意底座的两个边角做了圆角过渡，这个细节不是随意添加的，一方面是避免锐边在装配时划伤操作人员，另一方面也能减少零件热处理或者注塑成型时的应力集中，降低零件开裂的风险。绘制上部铰接段的时候，要保证半圆弧的中心和底座安装面的平行度，同时铰接段的轴向宽度要和配对的连接耳片宽度匹配，预留合适的轴向间隙，避免转动时出现端面摩擦。很多新手建模时容易忽略安装边界的校核，比如这个零件安装后，铰接件转动时的最大摆角范围内，不能和底座的安装面、周边的机架结构发生碰撞，建模完成后一定要做转动干涉检查，模拟整个铰接行程内的运动状态，确认所有运动路径上都没有结构冲突。

　　从实际使用场景来看，这类小尺寸铰接支座常用来做小型设备的检修门铰接支撑、线体上挡料机构的摆动支座、工装夹具的快速压头铰接点，因为结构紧凑，安装方式简单，只需要两个紧固件就能完成固定，在空间受限的安装点位优势很明显。设计时还要考虑零件的受力情况，底座平板的厚度不能过薄，否则紧固件拧紧后底座会出现翘曲变形，导致铰接段的中心偏移，转动时出现别劲的情况；铰接段和底座连接的过渡位置要做圆角过渡，不能做成直角尖角，这个位置是应力集中的高发区，设备运行过程中反复承受摆动载荷时，尖角位置很容易萌生疲劳裂纹，最终导致构件断裂失效。另外，安装孔的沉头设计也要根据选用的紧固件类型确定，如果用内六角圆柱头螺钉，就要做对应尺寸的沉孔，保证螺钉拧紧后头部不高出底座表面，避免和其他运动部件发生刮擦；如果用六角头螺栓，就不需要做沉孔，但要预留足够的扳手空间，方便现场装配时拧紧操作。

　　在不同的工况下，这类零件的材质选择也有区别，普通室内常温工况下用Q235钢做表面喷塑处理就可以满足使用要求，成本低加工方便；如果是在潮湿或者有弱腐蚀的工况下使用，就要选用304不锈钢材质，或者对碳钢零件做镀锌、达克罗表面处理，提高零件的防锈耐腐蚀能力；如果是用在对重量有要求的设备上，比如小型无人机、便携检测设备上，也可以用铝合金材质做硬质阳极氧化处理，在保证结构强度的前提下降低零件自重。建模的时候还要注意拔模角度的设置，如果零件采用注塑或者压铸工艺成型，所有沿脱模方向的侧壁都要添加合理的拔模斜度，避免生产时出现脱模困难、零件表面拉伤的问题；如果是采用机加工工艺生产，就要注意加工面的余量设置，铰接段的内圆弧面如果有配合要求，还要预留精加工余量，保证最终的配合尺寸精度。
