对开式轴类支撑安装固定基座结构

　　这类对开式支撑基座在工业现场的应用覆盖范围极广，从常规输送线的辊筒轴端支撑，到小型动力输出端的轴承定位，再到检测类设备的传感元件安装固定，都能见到同结构形式的零件。区别于整体式轴座需要从轴端穿装的限制，对开结构的核心优势在于可以在轴系的任意径向位置完成装配，不需要拆解原有轴上的传动件、检测元件，在设备后期运维、现场改造场景下能大幅降低拆装工作量，尤其适合已经完成布线、接电的自动化产线局部改造，避免大范围停机拆解带来的产能损失。

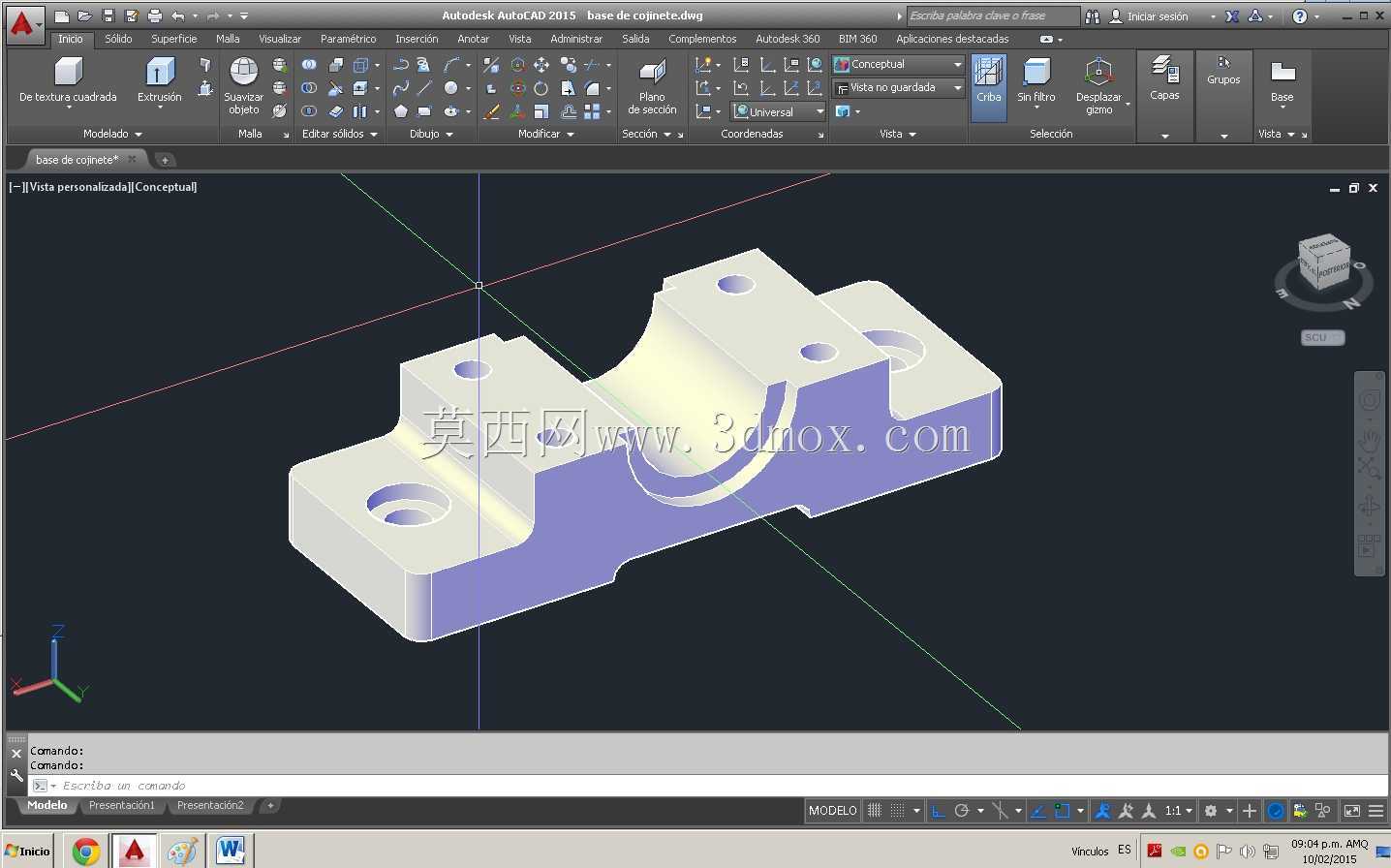

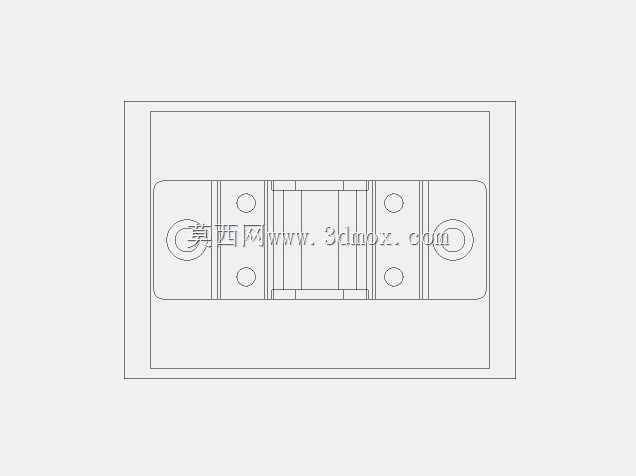

　　从功能特性上看，该基座下半部分为一体化铣削成型的承载底座，上半部分为配套的压盖结构，两者通过底座两端的安装孔位完成锁紧，中间的半圆型腔共同围合出轴类零件的容纳空间。底座上分布的四个沉头安装孔，用于将整个基座固定在设备安装面或者型材机架上，沉孔设计可以让锁紧螺栓的头部完全没入基座表面，不会突出平面干涉后续周边零件的布置，也能避免螺栓头部积灰、被物料磕碰损坏。中间的弧形支撑面在实际加工中需要保证与被支撑轴径的配合公差，常规工况下会选用H7间隙配合，既保证轴转动时不会出现卡滞，也能控制径向窜动量在允许范围内，如果是用于固定不转动的检测类元件，则可以选用过渡配合，提升定位的稳定性。

　　设计这类零件的时候，首先要确认的是安装边界尺寸：底座的总长度、总宽度需要匹配现场安装面的可用空间，避免出现孔位与机架原有安装槽错位的问题；底座的高度决定了被支撑轴的中心高，这个尺寸需要和整套传动系统的其他部件中心高保持一致，否则会出现轴系偏心、联轴器偏转的问题，长期运行会加速轴承、密封件的磨损。两端安装孔的孔距需要严格对应安装面的预留孔位，沉孔的深度要匹配所选内六角螺栓的头部高度，保证锁紧后螺栓头不突出。中间弧形槽的直径要根据被支撑件的外径确定，槽的两侧需要预留微小的倒角，一方面是去除加工毛刺，另一方面在装配时可以起到导向作用，方便轴件或者轴承外圈顺利放入槽内，不会因为边角磕碰损伤配合面。

　　在结构强度设计上，底座与弧形支撑面的过渡位置做了圆弧加厚处理，避免直角过渡带来的应力集中，当轴系承受径向载荷的时候，应力可以顺着圆弧过渡面均匀分散到底座整个平面，不会在转角位置出现断裂风险。压盖与底座的贴合面需要保证平面度，锁紧后两个半圆弧能够完全对齐，不会出现错边导致轴被卡滞的情况。如果是用于有振动的工况，还可以在弧形槽内加装适配的轴瓦或者橡胶减震垫，降低运行过程中的振动传递，提升整套设备的运行稳定性。

　　实际选型应用的时候，除了尺寸匹配，还要根据承载的载荷大小选择对应的材质，常规轻载工况用普通碳钢做表面发黑处理即可，中等载荷可以选用45号钢调质处理提升强度，有耐腐蚀要求的食品、医药行业场景则可以选用304不锈钢材质，表面做抛光处理避免积垢。安装时需要先将底座固定在安装面上，再放入被支撑的轴件，最后扣合上半部分压盖，按照对角线顺序逐步拧紧锁紧螺栓，不要单侧一次性拧紧，避免压盖偏斜导致轴的转动阻力变大。日常运维中只需要定期检查螺栓的锁紧状态，观察配合面有没有出现异常磨损即可，这类结构的零件可靠性极高，正常工况下使用寿命可以和整套设备的服役周期保持一致，很少需要单独更换。
