腰型法兰安装基座三维结构设计

　　在工业传感检测、小型气动执行元件的安装布局场景中，这类带腰型凸台的法兰式安装基座是十分常见的连接承载零件，它的核心作用是为被安装元件提供稳定的定位基准，同时通过法兰盘上的均布安装孔完成与设备机架、安装面板的刚性固定，避免设备运行过程中因振动、冲击导致被安装元件出现位置偏移，影响检测精度或执行动作的准确性。

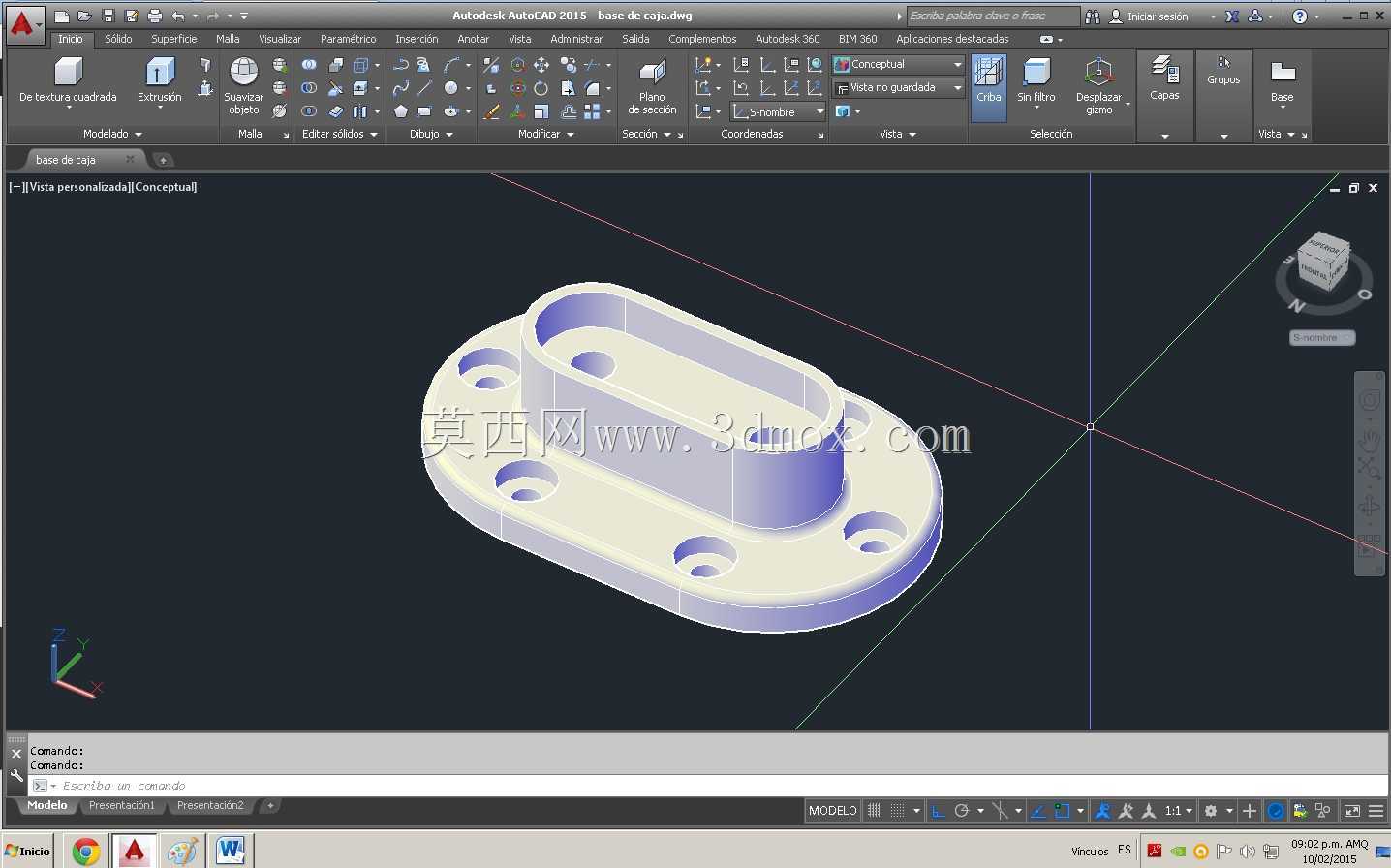

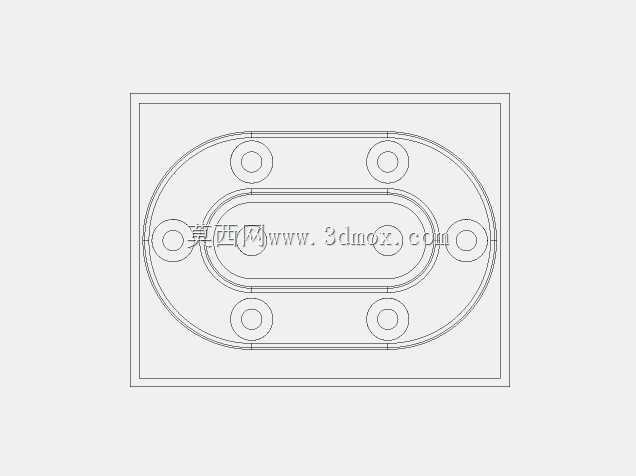

　　从结构设计逻辑来看，这类基座的主体分为上下两个功能段，下部是圆形法兰盘结构，盘面上均匀分布六个沉头安装孔，孔位的分度圆直径经过匹配常规工业安装面板的孔距标准设计，安装时可采用内六角圆柱头螺钉穿过沉孔完成固定，沉孔的深度设计刚好可以容纳螺钉头部，保证安装后法兰底面与安装面完全贴合，不会出现螺钉头部凸起导致的安装间隙，保障连接刚性。上部的腰型凸台是定位核心结构，凸台的内孔为贯通式腰型孔，刚好可以匹配对应外形的传感元件或小型气动元件的本体，装配时元件直接插入腰型孔内，依靠孔壁的贴合完成径向定位，不需要额外设计定位销结构，简化装配工序的同时也能保证足够的定位精度。

　　在实际选型应用时，需要重点关注几个安装边界尺寸：首先是法兰盘的总外径，这个尺寸决定了安装时需要在面板上预留的最小安装空间，避免周边其他管线、零件与基座发生干涉；其次是腰型内孔的长轴、短轴尺寸，这个尺寸直接决定了可适配安装的元件本体外径范围，若元件尺寸与内孔偏差过大，会出现装配过紧无法装入或者间隙过大定位失效的问题；第三是上部凸台的高度，这个高度决定了元件插入基座后的定位段长度，若凸台高度过低，元件插入后啮合长度不足，受侧向力时容易出现歪斜，若凸台高度过高，则会额外占用安装空间，抬升元件的整体安装高度，影响设备的紧凑性。

　　这类基座的材质通常根据使用场景选择，常规工业环境下采用铝合金6061加工即可，重量轻且加工成本低，表面做阳极氧化处理后具备不错的防锈能力；若应用在有腐蚀介质的化工场景或者重载冲击的设备上，则会更换为304不锈钢材质，提升结构强度与耐腐蚀性。设计建模过程中，需要特别注意法兰盘与上部凸台的过渡圆角处理，直角过渡的位置在受载时容易出现应力集中，长期受振动载荷可能出现根部断裂的问题，通常会在两者衔接位置设置R2-R3的过渡圆角，分散应力提升结构的疲劳强度。另外法兰盘上的安装孔沉头部分需要做倒角处理，避免螺钉装入时刮伤螺钉镀层，同时也能引导螺钉快速对正孔位，提升装配效率。

　　在设备布局中，这类基座通常安装在输送线侧方、设备机架的安装面板上，用来固定光电传感器、接近开关或者小型的气动夹紧元件，腰型的内孔设计相比圆孔具备更好的适配性，部分同系列不同长度规格的元件只要截面尺寸匹配都可以安装，不需要单独更换基座，降低备件的储备种类。建模时需要保证腰型孔的中心与法兰盘的中心同轴度公差控制在0.05mm以内，避免安装后元件的检测方向或执行方向出现偏差，六个安装孔的位置度公差也要控制在0.1mm以内，保证与标准安装面板的孔位完全对正，不会出现装不上的问题。另外基座的上下两个端面需要保证平行度公差，安装后不会出现基座倾斜，导致元件的检测面与被测物体不平行，影响检测结果的准确性。
