小型制冷系统用翅片盘管式冷冻冷凝装置

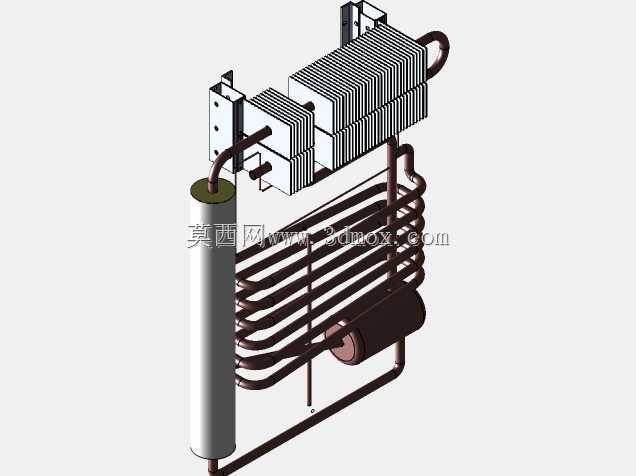

　　这套冷凝装置主要适配小型商用冷冻柜、台式低温实验箱、嵌入式冷饮售卖机这类紧凑型制冷设备，在制冷循环回路里承担气态制冷剂冷凝放热的核心功能，从压缩机排出的高温高压气态制冷剂进入管路后，通过管壁与翅片将热量传递到周边空气，自身相变为中温高压液态，为后续节流降压蒸发制冷提供稳定的液态工质供给。从结构设计来看，整套装置采用翅片管束加光管盘管的组合换热结构，上部的翅片段采用错列排布的平直铝翅片，穿套在弯折成型的紫铜冷媒管上，翅片与管壁通过紧密胀接消除接触热阻，这一段主要利用强制对流（配套小型轴流风机安装位预留于翅片侧方）快速带走高温冷媒的显热与大部分潜热；下部的光管盘管段采用多层螺旋弯折排布，既延长了冷媒的流通路径，

　　保证气态冷媒完全冷凝为液态，同时盘管侧预留的圆柱形筒体安装位为干燥过滤器提供了集成安装空间，旁侧挂载的圆柱形密闭腔体为储液结构，可适配不同工况下的冷媒充注量波动，避免液态冷媒进入压缩机造成液击故障。设计过程中优先考虑了紧凑型安装空间的适配需求，整体结构沿竖向排布，上部翅片段的两侧预留了带安装孔的金属固定支架，支架上的通孔可直接通过螺栓固定在制冷设备的内侧钣金壁上，安装边界的横向宽度控制在适配200升以内冷冻设备的内腔尺寸，竖向高度避开了设备内部压缩机、蒸发器的安装干涉区域，下部盘管段的管路弯折半径统一控制在管径的3倍以上，既避免弯折处管路截面变形导致冷媒流阻增大，也保证了管路的结构强度，设备运输、

　　运行过程中的振动不会造成管路焊缝开裂。管路接口的位置设计充分考虑了整机装配的走线需求，冷媒进气口设置在翅片段的上端侧方，直接对接压缩机的排气口管路，出液口设置在储液结构的下端，可通过短管直接对接节流毛细管，减少外接管路的长度与弯折点，降低管路泄漏风险。翅片的片距选取兼顾了换热效率与防积灰需求，不会因为片距过小导致设备长期使用后翅片间隙被绒毛、灰尘堵塞造成换热效率衰减，也不会因为片距过大浪费安装空间、降低单位体积的换热面积。整套结构的重心集中在下部盘管与储液段，安装后上部翅片段的振动幅度更小，可降低风机运行时的共振噪音，所有管路的焊缝位置都设置在易观察、易补焊的外侧区域，生产装配时的气密性检测工序可快速定位漏点，

　　后期维护时也无需完全拆解整套装置即可完成漏点修复。在实际工况适配中，这套结构可适配R134a、R600a等常用小型制冷设备冷媒，冷凝负荷覆盖100W到300W的制冷量区间，无需额外加装储液罐即可满足常规工况的冷媒缓存需求，上部翅片段的固定支架采用镀锌钢板冲压成型，抗锈蚀能力强，适合在厨房、便利店这类湿度偏高的使用环境中长期工作，下部盘管的外表面做了氧化防锈处理，即使长期接触凝露水也不会出现锈蚀穿孔的问题。
