多通式流体管路连接结构设计

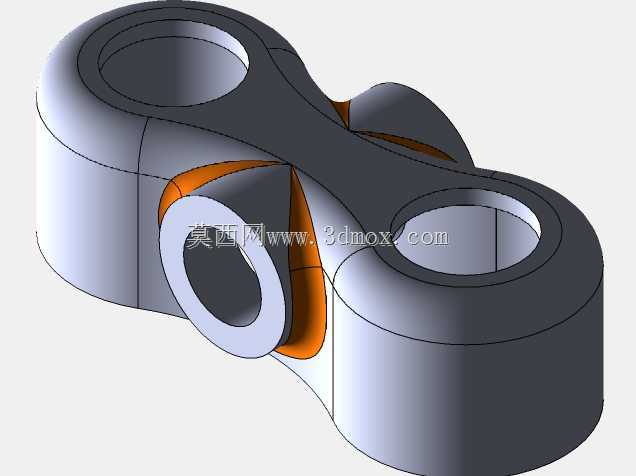

　　在工业流体输送系统的管路布设场景中，这类多通连接结构是实现管路分流、汇流以及多向转接的核心构件，常见于液压动力回路、气动控制管线、工业介质输送管网的节点位置，能够在有限的安装空间内完成多根不同走向管路的对接，减少管路转接件的堆叠使用，降低整个管路系统的泄漏风险点。从实际使用需求出发，这类构件首先要满足不同通路口径的对接适配性，三个接口分别对应不同走向的管路，接口处的环形凸台结构是为了配合管路卡套、焊接坡口或者法兰压接结构设计，能够保证连接后的密封性能，避免带压输送过程中出现介质渗漏。设计过程中，首先要考虑的是内部流道的顺滑过渡，从结构外形可以看到，三个接口之间的连接段采用了大曲率的圆弧过渡，没有直角弯折的流道结构，

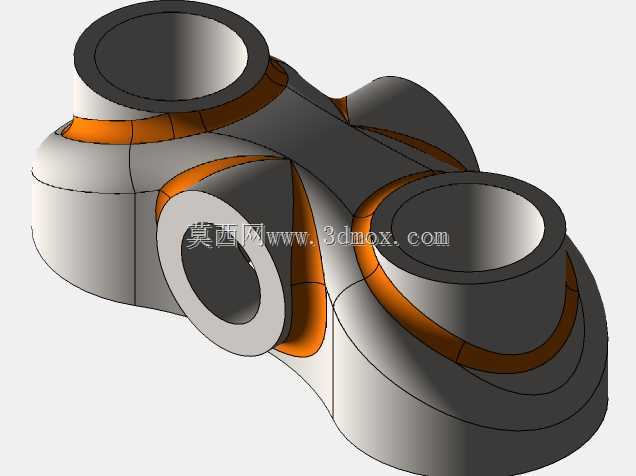

　　这种设计能够大幅降低介质在节点位置的流动阻力，减少湍流、涡旋的产生，对于输送带有微小固体颗粒的介质场景，还能避免颗粒在转角位置沉积造成的流道堵塞。外形结构上的加强筋布局并非装饰性设计，橙色标识的环形凸起区域对应内部流道的壁厚加强位置，因为在带压工作状态下，管路接口与主体连接的位置是应力集中的高发区域，通过局部增加壁厚、设置环形加强结构，能够提升构件整体的承压能力，避免长期受内压作用出现结构变形或者开裂。安装边界方面，这类构件的三个接口轴线处于空间交错位置，并非共面布局，能够适配三维空间内的管路走向，不需要额外增加弯管转接件就能完成不同平面内的管路对接，安装时需要保证每个接口的对接端面与对应管路的轴线垂直，

　　避免强行对接产生的装配应力长期作用在构件上，影响使用寿命。主体结构的壁厚设计采用了渐变式处理，接口位置壁厚较大，向主体中部过渡时壁厚根据应力分布结果逐步调整，既保证了整体结构强度，又尽可能控制了构件的整体重量，减少管路系统的整体负载。在实际选型应用中，这类多通连接件可以根据输送介质的特性选择对应的加工材质，输送常规液压油、压缩空气时可以采用铝合金或者工程塑料材质降低成本，输送腐蚀性化工介质时可以更换为不锈钢或者工程塑料材质，结构本身的流道设计不需要做大幅调整，只需要根据材质的强度参数调整对应位置的壁厚即可。从建模逻辑来看，这类空间交错的多通结构，首先需要确定三个接口的空间位置、轴线角度以及通径尺寸，

　　通过多截面实体放样生成主体的基础轮廓，之后对内部流道做抽壳处理，再在接口位置加工出对接用的凸台与密封结构，最后对应力集中的位置做圆角过渡与局部加厚，整个建模过程需要反复校验内部流道的顺滑度，避免出现台阶、锐角等影响介质流动的结构，同时要做壁厚均匀性检查，避免加工过程中出现缩孔、变形等缺陷。
