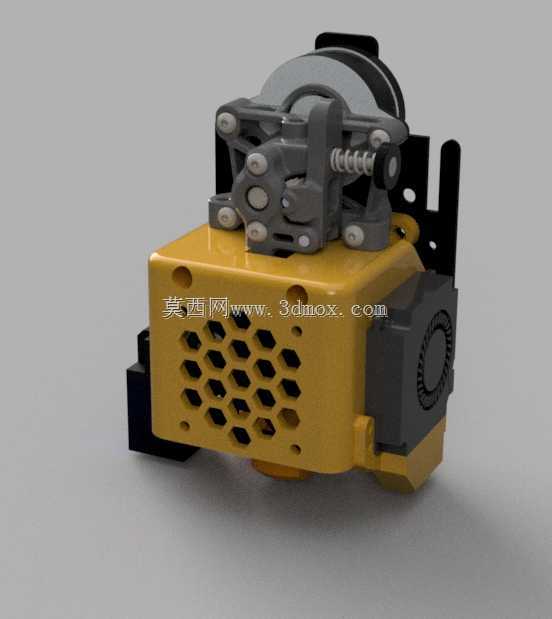

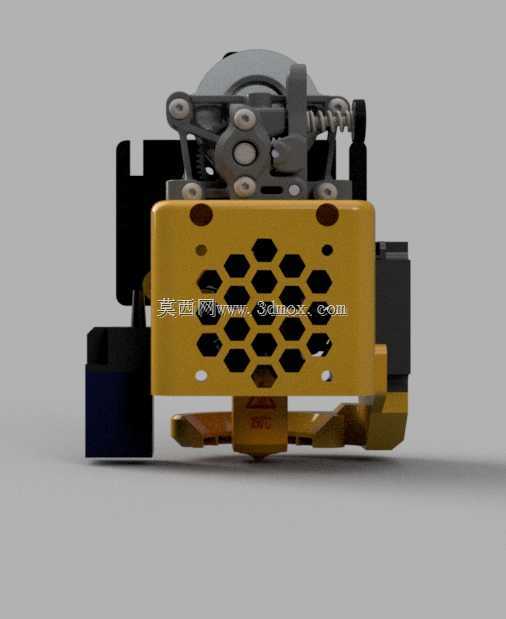

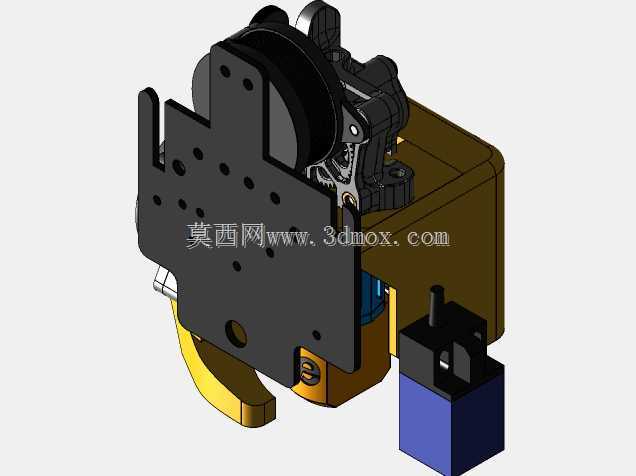

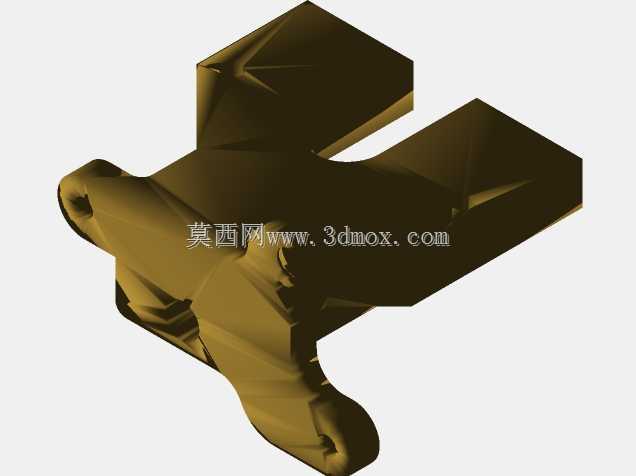

该直驱挤出机头面向桌面级FDM设备改造场景,核心解决远端送料路径长、回抽滞后、柔性耗材进给阻力大等问题。结构把挤出轮、压紧臂、弹簧预紧组件、散热风道和热端安装位集中在同一支架上,耗材从进入挤出轮到进入熔融段的距离被压缩,送料响应更直接,打印TPU、TPE等软料时不易出现弯折、堵料或丢步。

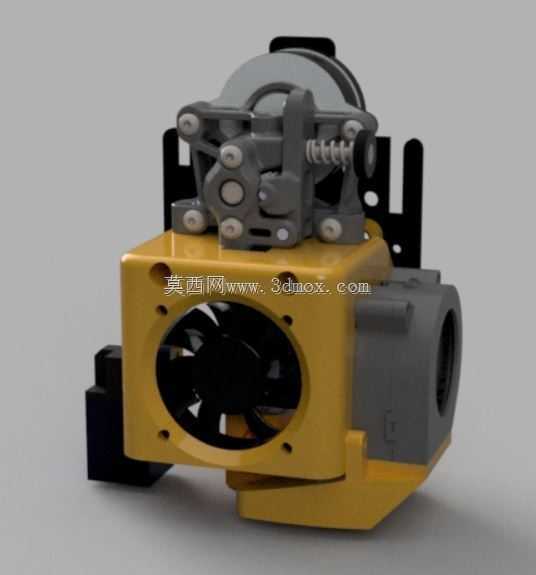

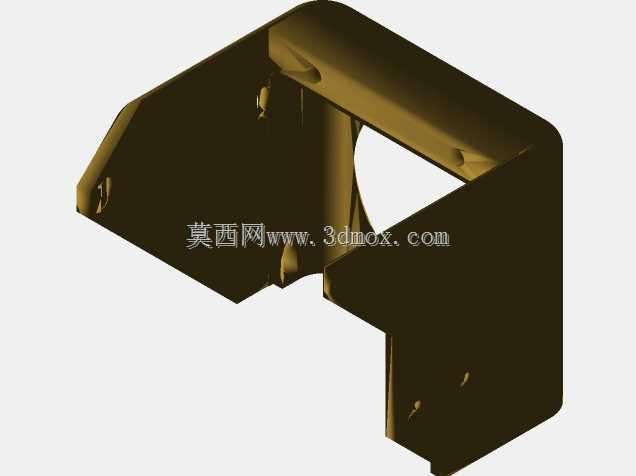

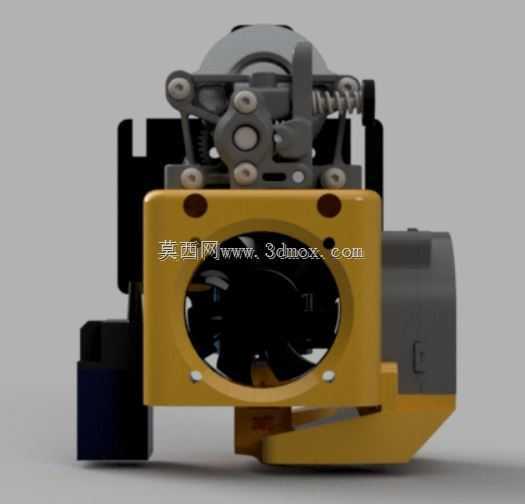

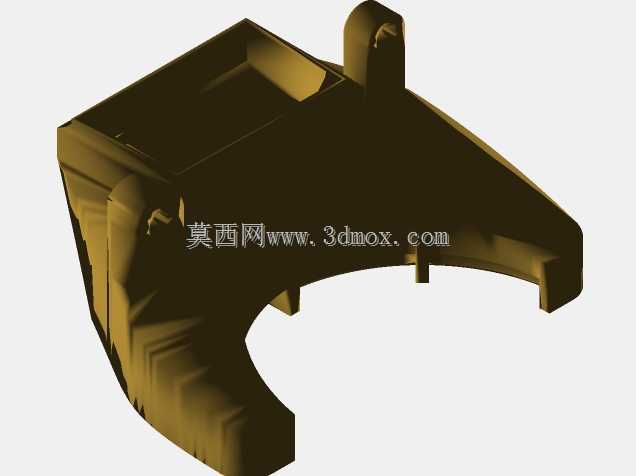

从实际装配边界看,组件前部预留圆形风扇安装位,风道沿散热块方向组织气流,用于降低喉管上部温度,减少耗材提前软化造成的堵头风险。挤出轮与压料臂采用铰接布局,弹簧提供持续压紧力,压合位置可根据耗材直径和表面硬度调整,既保证1.75mm耗材稳定咬合,又避免压入过深导致耗材变形。后部与侧面保留电机安装面和走线空间,步进电机直接驱动挤出轮,省去同步带或远端传动链,传动间隙更小,回抽和补料动作能够快速跟随切片指令。

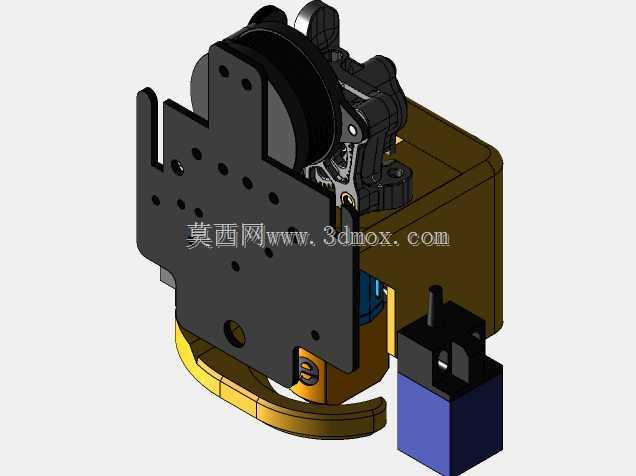

设计思路上重点考虑了与夏尔巴小型挤出机及Phaetus蜻蜓HF热端的适配关系。热端固定孔位、喉管同轴度和喷嘴下沉空间在支架中预先约束,装配时不需要额外拼接复杂转接件。安装面朝向3D打印机运动支架,可替换原有X轴滑车挤出部分,使打印头整体重心靠近导向机构,降低高速运动时的晃动。模型中还体现了限位、紧固件避让和散热件间隙,这些细节直接决定装机后是否与机壳、皮带、线束或风扇罩发生干涉。
在打印工艺层面,直驱布局有利于提高首层粘附稳定性和薄壁件质量。短送料路径使进退丝控制更精确,换色、拉丝和垂料现象更容易通过参数抑制;对于高流量热端,紧凑结构也能在保证挤出推力的同时维持较小运动质量。结构工程师在参考该模型时,应重点核对电机厚度、挤出轮到热端中心的距离、风扇厚度、喷嘴与打印床的最低位置,以及X轴滑车安装孔距。若用于不同机型,还需重新评估支架刚性、热端散热风量和线束弯曲半径,避免因振动或热积累影响长期打印精度。
