多色FDM3D打印三进料挤出热端结构

　　这款三进料挤出热端，是面向桌面级FDM熔融沉积成型3D打印设备开发的多耗材切换核心部件，主要解决单挤出头多色打印、多材料复合打印场景下的换料效率低、串色严重、结构冗余的痛点。在实际桌面级3D打印生产、创客原型制作、小批量定制零件加工场景中，单挤出头设备要实现多色打印往往需要频繁手动换料，或是搭载多个独立挤出头造成运动端重量过大、打印精度下降，这款三进一出的热端结构，能在单喷嘴出料的前提下接入三路不同颜色或不同材质的打印耗材，通过内置的流道切换结构实现不同耗材的熔融出料切换，既保留单喷嘴打印的精度优势，又省去多挤出头带来的安装空间占用、运动负载提升的问题。

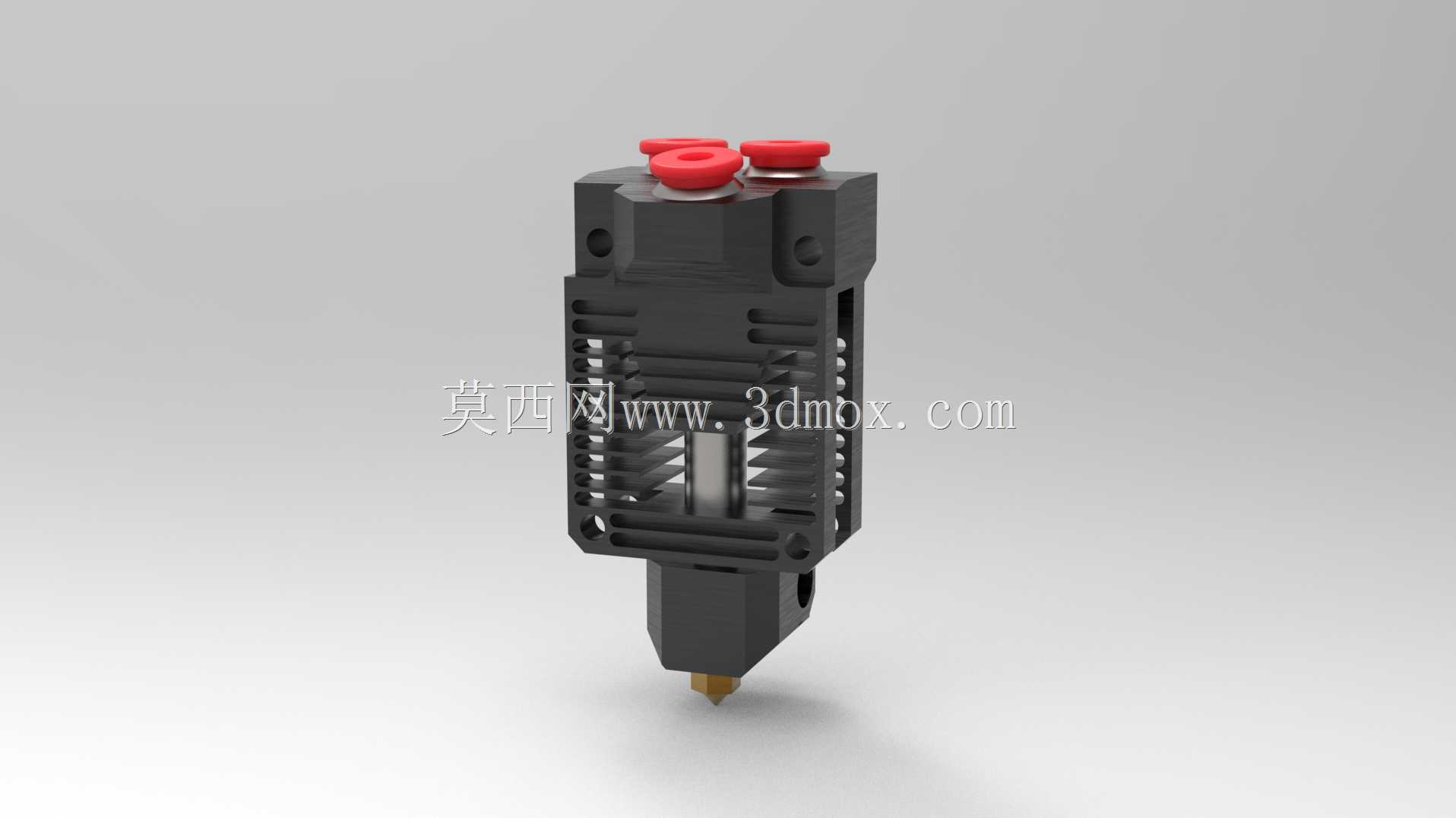

　　从功能特性来看，该热端集成了散热段、隔热段、加热熔融段、喷嘴出料段四个核心功能区，顶部三个红色的快插进料接口，适配常规1.75mm直径的FDM打印耗材，接口采用快拆式结构，耗材插入后可通过卡扣自动锁止，抽拉更换耗材时只需按压接口顶部的弹性压环即可快速取出，日常维护换料无需额外工具。散热段采用一体化鳍片式散热结构，与顶部进料段直接连通，通过增大与空气的接触面积，将加热段向上传导的热量快速散出，避免耗材在进料喉管位置提前软化膨胀造成堵料，鳍片的开槽方向顺着热端安装后的竖直方向排布，既可以配合设备自带的轴流风扇实现被动风冷散热，也不会额外增加横向的安装尺寸。隔热段位于散热鳍片与加热块之间，采用低导热系数的耐高温材料隔断热量传递路径，进一步缩小加热区的纵向范围，保证耗材只有在进入加热块后才会达到熔融温度，减少冷端耗材受热膨胀的卡滞风险。加热块部分集成了单路加热棒与测温元件安装位，三个进料流道在加热块内部汇合成单一出料腔，最终连通底部的黄铜喷嘴，这种三流道汇单腔的设计，相比多喷嘴切换结构，不会出现不同喷嘴对位偏差造成的层间错位问题，打印多色模型时的接缝精度更高。

　　从设计思路层面，这款热端在开发时优先考虑了桌面级设备的安装兼容性，整体采用长方体式的集成化布局，没有外露的冗余管线与零散结构件，所有功能部件都集成在主体结构内部。散热段两侧预留了标准的安装螺孔，可直接适配市面上多数近程挤出3D打印机的X轴滑台安装位，不需要额外设计定制转接支架，替换原有单进料热端即可实现三进料多色打印功能。加热块的外形尺寸控制在紧凑范围内，打印过程中移动到模型边角位置时，不会与已经打印完成的模型结构发生刮蹭，可支持最大打印速度下的稳定移动，不会因为热端外形突出造成打印件表面刮伤。喷嘴采用通用的M6螺纹接口，和常规桌面级3D打印机的喷嘴通用，磨损后可直接替换市面上的标准黄铜喷嘴、硬化钢喷嘴，不需要定制专用配件，降低后期维护成本。

　　在安装边界与尺寸适配方面，该热端的整体纵向高度从顶部进料接口端面到底部喷嘴尖端的尺寸，匹配常规近程挤出机的进料行程，安装后挤出机的送料齿轮到热端进料口的距离处于合理范围，不会出现耗材送料阻力过大、送料打滑的问题。横向安装孔位的间距采用行业通用的20mm标准孔距，可直接兼容Openbuilds铝型材滑台、多数i3结构、CoreXY结构桌面3D打印机的安装基准。散热鳍片的横向宽度控制在合理范围，安装后不会遮挡X轴两端的限位开关触发行程，设备回零过程中不会出现干涉问题。三个进料接口呈品字形排布在热端顶部，相邻接口之间留有足够的操作空间，插拔耗材时手指不会被相邻接口干涉，日常维护操作的便利性较好。在实际打印应用中，这款热端可支持PLA、ABS、PETG等常用FDM打印耗材的熔融挤出，三路耗材切换时的残料排出距离较短，通过预设的换料抽丝、 purge出料流程，可将不同颜色耗材的串色长度控制在较短范围，减少打印过程中的废料产生，提升多色打印的成品质量。相比传统的多挤出头方案，这款三进一出热端的整体重量更轻，安装到X轴运动端后不会大幅增加运动组件的负载，设备高速打印时的振动更小，层纹精度表现更优，适合创客、小型工作室用来制作多色手板模型、彩色功能零件、创意文创产品等场景。
