BTT TFT24触控显示屏外壳结构设计

项目分类:3D打印机 发布时间:2022-05-03 ID:612690
  • BTT TFT24触控显示屏外壳结构设计
  • BTT TFT24触控显示屏外壳结构设计
  • BTT TFT24触控显示屏外壳结构设计

  这套壳体结构围绕桌面级FDM设备的人机交互需求展开,核心适配2.4英寸彩色触控显示模组,将屏幕、旋钮、接口与安装位整合在紧凑的手持/嵌装两用空间内。从实际装机场景看,这类部件常布置在设备型材框架的前侧立柱或顶部横梁位置,也可通过独立支架放置在操作台旁,方便操作人员在调平、预热、启停打印任务时快速触达,无需俯身查看主控板的指示灯状态。

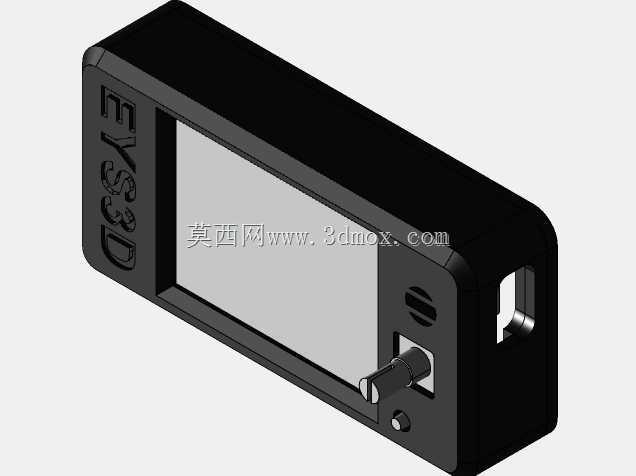

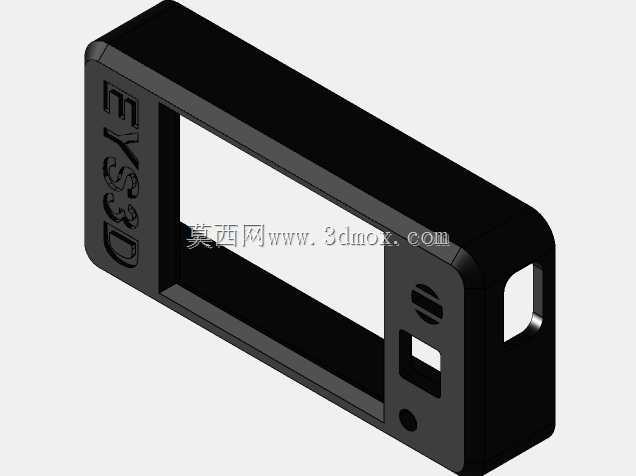

  壳体正面预留了完整的屏幕视窗,视窗边缘做了下沉台阶,可直接贴合触控面板的双面胶层,避免屏幕边缘直接受外力挤压。侧边的旋转编码器开孔采用同轴限位结构,旋钮装入后轴向间隙控制在0.2mm以内,转动时不会出现径向晃动;编码器旁的轻触按键孔对应菜单确认功能,孔位边缘做了0.3mm的倒角,防止按键卡滞。侧面的USB接口开孔严格对齐模组插接口,开口四周保留1mm的避让余量,既方便插拔数据线,也能避免壳体毛边刮伤接口金属外壳。

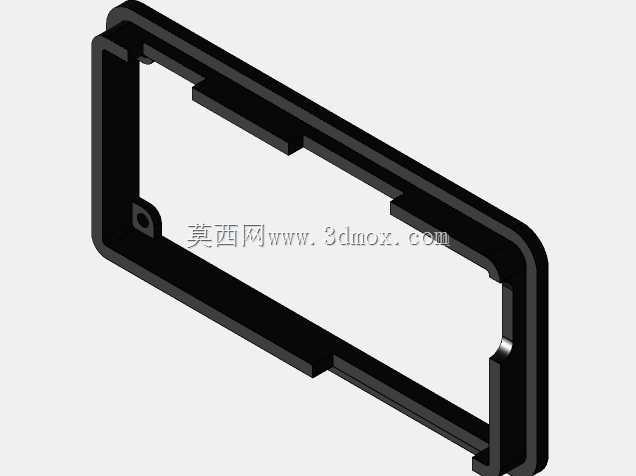

  设计思路上优先考虑FDM打印的工艺可行性:壳体壁厚统一取2mm,既保证手持握持的结构强度,也不会因壁厚过大导致打印翘曲;内部的屏幕支撑柱采用十字筋位连接,相比实心柱可减少打印耗材用量,同时降低冷却收缩带来的柱位变形。壳体背部预留了M3螺母热熔孔位,可直接通过铜螺母与支架或设备框架连接,安装孔距适配通用2020铝型材的槽口间距,无需额外定制转接件。

  从安装边界来看,壳体整体长宽高控制在掌心可握持的尺寸范围内,嵌入安装时所需的面板开孔尺寸与壳体外轮廓保留0.15mm的间隙,可直接卡入钣金或亚克力面板;外露的接口位置避开了设备内部的走线槽与运动部件,数据线插拔时不会与同步带、丝杆发生干涉。壳体表面的字符采用凹陷设计,打印时无需换色即可通过层纹凸显标识,长期使用也不会因摩擦脱落。内部走线空间预留了8mm的高度,可容纳屏幕排线与编码器线束,线束可通过壳体角落的扎带孔固定,避免设备运动时线束晃动拉扯接口。
