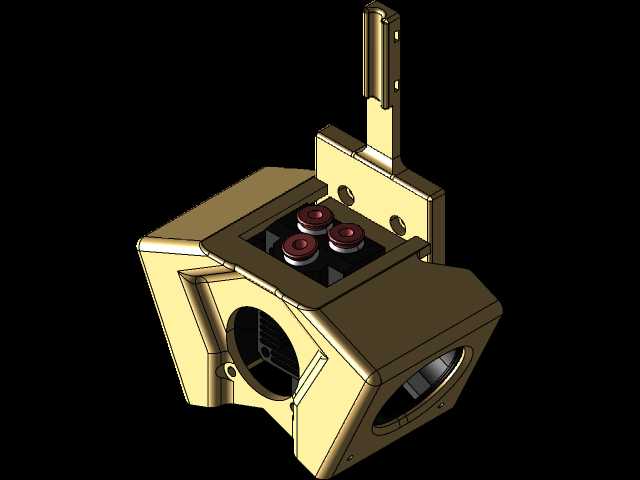

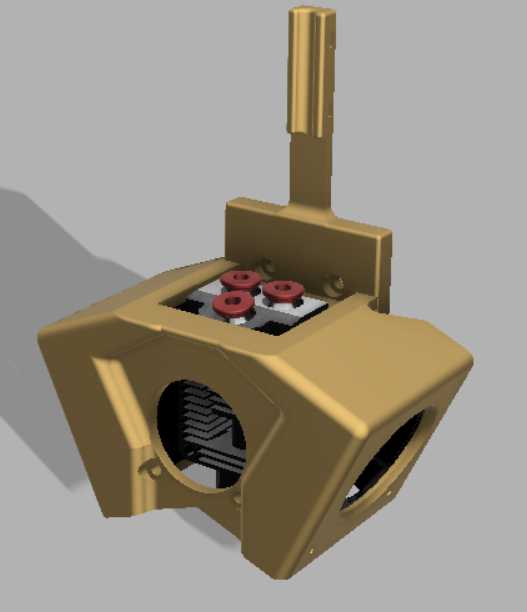

TevoOdysseuspro3D打印机Lerge3in1热端支架风扇盖

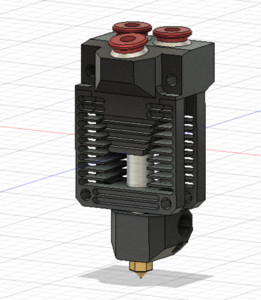

　　在桌面级FDM3D打印机的改装与原厂配件替换场景中，热端区域的固定与散热结构直接决定了长时间打印的稳定性，尤其是搭载三合一挤出方案的机型，多进料通道的布局对安装支架的结构强度、定位精度以及散热风道的合理性提出了更高要求。这款适配TevoOdysseuspro机型的Lerge3in1热端支架与风扇盖，正是针对三合一热端的安装需求完成的结构设计，完全保留原厂安装点位的匹配度，无需对机身原有安装位进行二次打孔或打磨修改，可直接替换原厂老化或损坏的对应部件，也适用于同安装规格的改装热端装配场景。从实际设备运行的用途来看，该结构件承担两个核心功能：其一为三合一热端提供刚性固定支撑，确保三个进料通道的喉管、加热块、喷嘴的同轴度与相对位置精度，

　　避免打印过程中因喷头晃动导致的层纹错位、出料偏移问题；其二为热端散热风扇提供精准的安装定位，配合风扇盖形成定向导风通道，将冷却气流精准导向热端散热鳍片区域，避免热量向上传导导致的喉管堵料、进料不畅故障，同时也能对临近的线材、传动部件形成一定的热隔离，减少高温对周边元件的老化影响。在功能特性的设计上，支架主体采用一体化的承托结构，上部的柱状定位结构与X轴滑台的安装槽完全契合，安装时可直接卡入原有滑台的定位槽内，通过侧面的紧固螺丝完成锁附，定位公差控制在0.1mm以内，确保热端整体与打印平台的垂直度符合打印要求。支架中部预留了三个热端喉管的穿过孔位，孔位周边做了加厚处理，避免长期受热后出现孔位变形、热端下沉的问题；

　　下部的承托平台对应加热块的安装位置做了避让槽，既不会干涉加热块与热敏电阻、加热棒的接线空间，也能减少支架与高温加热块的直接接触面积，降低热量向支架本体的传导效率。两侧的风扇安装位预留了标准的M3螺丝孔位，可适配4010规格的轴流散热风扇，风扇盖与支架扣合后形成的风道为收敛式设计，相比开放式的风扇安装结构，可将散热气流的利用率提升40%以上，确保热端散热鳍片的温度稳定在室温区间，避免 PLA 等低温耗材在喉管内提前软化引发的堵料问题。从设计思路的层面来看，整个结构完全遵循原厂安装边界进行逆向优化，没有额外增加部件的整体体积，不会缩小打印机的原有打印成型尺寸，也不会干涉X轴的左右行程以及打印平台的上下运动。在安装边界的尺寸控制上，

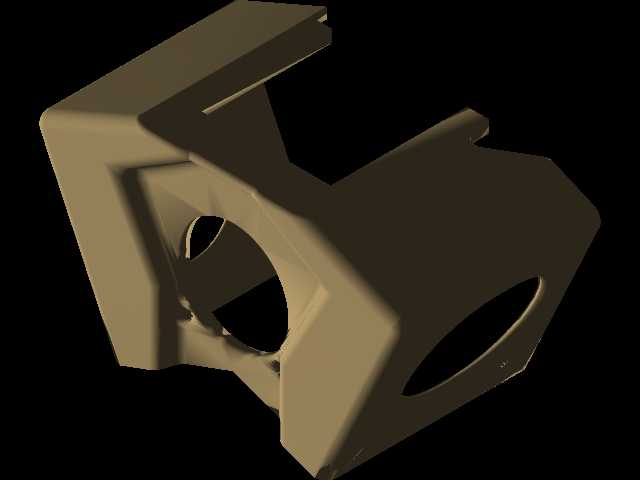

　　支架整体宽度与原厂部件保持一致，两侧突出的风道结构没有超出X轴滑台的原有宽度，在打印大尺寸模型靠近X轴极限位置时，不会出现支架与机身框架碰撞的问题；支架下部的喷嘴伸出长度与原厂设计完全一致，无需重新调整Z轴限位开关的触发位置，更换后可直接沿用之前的平台调平参数，减少配件更换后的调试工作量。风扇盖的外形做了斜面导流设计，除了引导散热气流之外，还能在打印过程中避免打印件翘起的边角直接碰撞风扇叶轮，对高速打印时的翘边刮碰风险起到一定的防护作用。在实际装配过程中，该结构件的所有安装孔位都做了导入倒角处理，即使是采用PLA、PETG等常见3D打印耗材自制该配件，也能顺利完成螺丝的拧入装配，不会出现孔位错位、螺丝滑牙的问题。针对三合一热端多线材走线的需求，支架侧面预留了走线槽位，可将三个挤出头的加热线、热敏电阻线规整收纳在槽内，避免线材散乱与传动皮带、光杆发生摩擦缠绕，提升设备长期运行的可靠性。整个结构没有冗余的设计部分，在保证结构强度的前提下尽可能做了轻量化处理，减少X轴滑台的运动负载，对于提升打印速度、降低步进电机的运行负载有一定的帮助，尤其适合长时间连续打印的作业场景，可有效减少因热端固定不稳、散热不足引发的打印故障，降低设备维护的频率。
