大树科技7寸HDMI触摸屏防护外壳结构

　　这款7寸HDMI触摸屏外壳，主要面向桌面级FDM3D打印机的人机交互界面配套场景设计，也可适配小型工业控制终端、嵌入式检测设备的显示单元安装需求。在3D打印设备的实际使用场景中，操作人员需要频繁通过触控屏幕调整打印参数、查看设备运行状态、调取打印文件，裸露的屏幕面板很容易被工具磕碰、被打印过程中飞溅的熔融耗材烫损，或是在设备移动、维护过程中被线材刮花显示面，这款外壳的核心作用就是为屏幕模组提供完整的结构防护，同时规整屏幕与主控板之间的接线布局，避免线材拉扯导致的接口松脱。

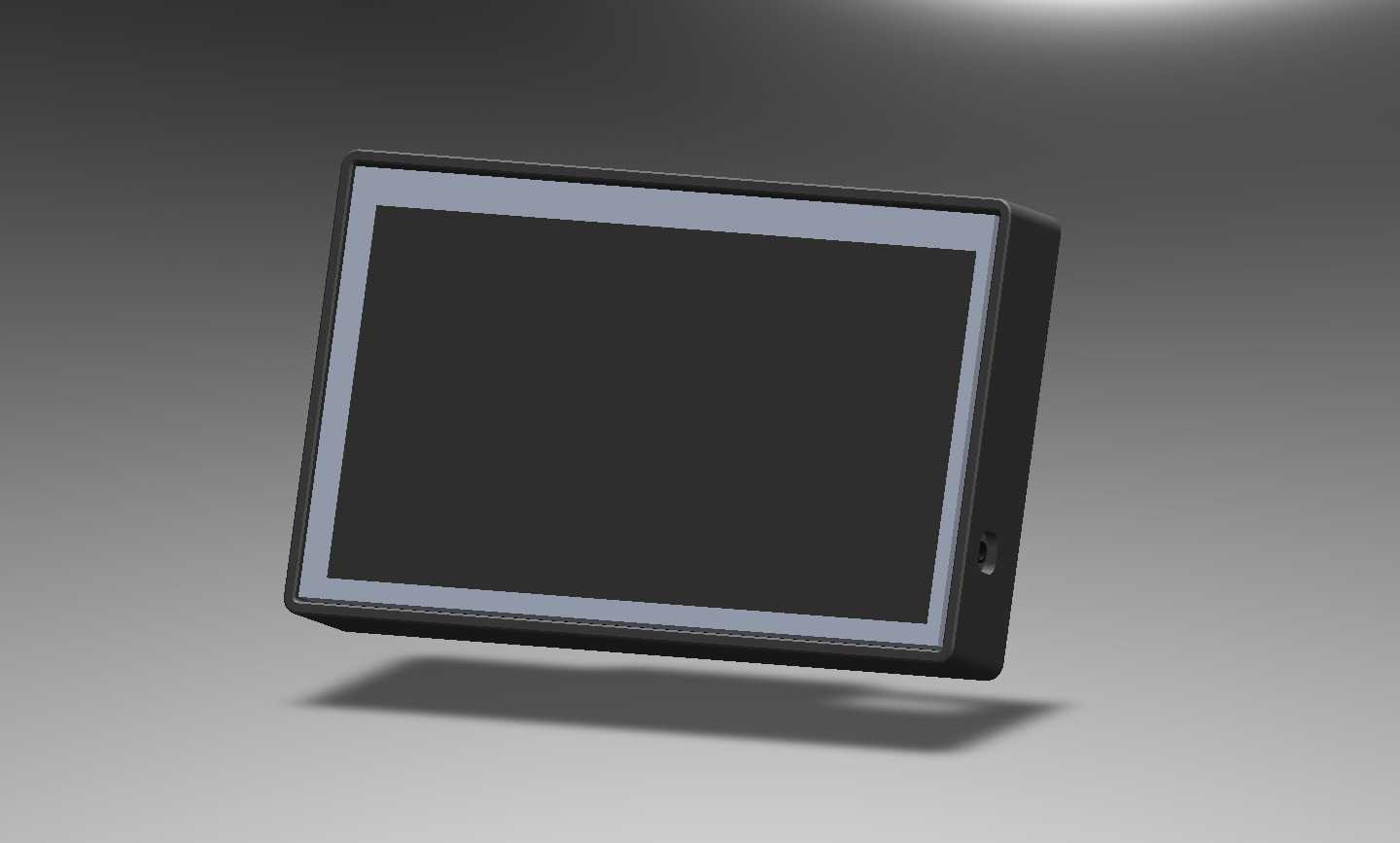

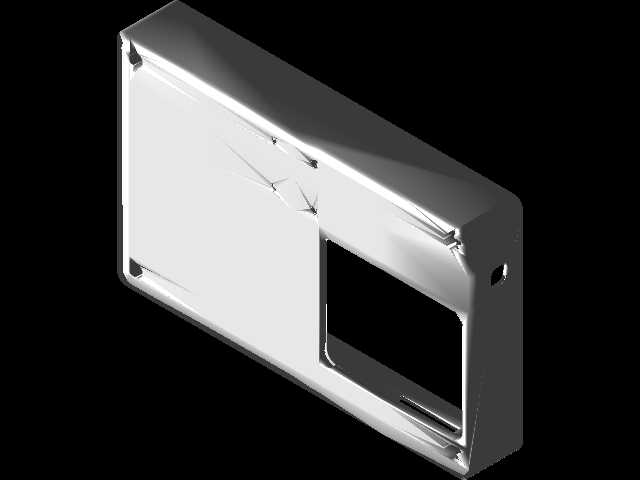

　　从功能特性来看，外壳采用前后扣合的分体式结构，前框预留了与7寸屏幕显示区域完全匹配的视窗开口，视窗边缘做了0.8mm的承托台阶，屏幕面板从后侧装入后，台阶面可以完全贴合屏幕的非显示黑边区域，既不会遮挡有效显示范围，也能避免屏幕从正面脱出。后壳部分做了与屏幕驱动板尺寸匹配的安装柱，柱高根据驱动板上最高元器件的高度预留了1.2mm的安全间隙，安装时不需要额外增加绝缘垫片，就能避免驱动板元件与壳体内壁发生挤压短路。壳体侧面预留了HDMI接口、供电接口的对位开孔，开孔边缘做了0.5mm的导向倒角，插接线材时不需要刻意对准就能顺利插入，不会出现接口被壳体边缘挡住的情况。

　　设计过程中优先考虑了嵌入式安装的适配性，壳体整体外形为规整的长方体，四个外角做了R3的圆角处理，既避免直角边缘划伤操作人员，也能适配大部分设备面板上的嵌入式安装开孔尺寸。安装边界方面，壳体总厚度控制在22mm，其中前框厚度3mm，后壳腔体深度19mm，能够容纳厚度不超过18mm的屏幕加驱动板组合；前框比后壳单边宽出2mm，嵌入式安装时这个凸边可以卡在设备面板外侧，不需要额外设计压片就能完成轴向定位，只需要在面板后侧对应位置增加两个卡扣或者螺丝孔就能完成固定，大幅降低设备端的安装结构设计成本。壳体背面还设计了横竖两个方向的壁挂安装孔位，既可以横向安装在3D打印机的型材框架上，也可以竖向安装在小型立式控制终端的面板上，适配不同设备的布局需求。

　　结构细节上，壳体内壁对应屏幕的四个角位置设计了带缓冲间隙的定位筋，筋条与屏幕侧边的间隙控制在0.2mm，既可以限制屏幕在壳体内的晃动量，也不会因为加工公差导致屏幕被挤压出现水波纹。前后壳的扣合位置采用了卡扣加拉紧螺丝的双重固定方式，侧边均匀分布4个内扣式卡扣，扣合深度1.5mm，日常维护拆开时不需要撬动壳体边缘就能分开，后壳四个角预留了M2的螺丝柱，长期固定使用时可以上螺丝锁紧，避免设备运行过程中的振动导致扣位松脱。考虑到触控操作的受力需求，前框视窗的下边缘做了1mm的加厚处理，操作人员频繁点触屏幕下部的操作按钮时，前框不会因为长期受力出现变形翘边的问题。壳体表面做了细晒纹处理，不容易残留指纹和操作时留下的污渍，日常维护只需要用干布擦拭就能保持整洁，不需要额外做表面喷涂处理，降低了批量生产的加工成本。

　　在实际选型适配时，这款外壳可以直接配套通用款7寸HDMI电容触摸屏模组，不需要对屏幕或者驱动板做二次修改，安装时只需要将屏幕排线和驱动板接线整理好放入后壳腔体，对准安装柱锁上屏幕固定螺丝，再扣上前框锁紧边角螺丝即可完成组装，整个装配过程不需要额外定制连接件，能够大幅缩短配套设备的开发周期。针对3D打印机的使用场景，壳体材料选用耐温ABS材质时，可以承受设备热床附近55℃左右的长期工作温度，不会因为长期受热出现变形；如果用于普通室内工控场景，选用常规ABS或者PC材质即可满足使用强度需求。
