可配置滚珠丝杠螺母SFU系列传动件

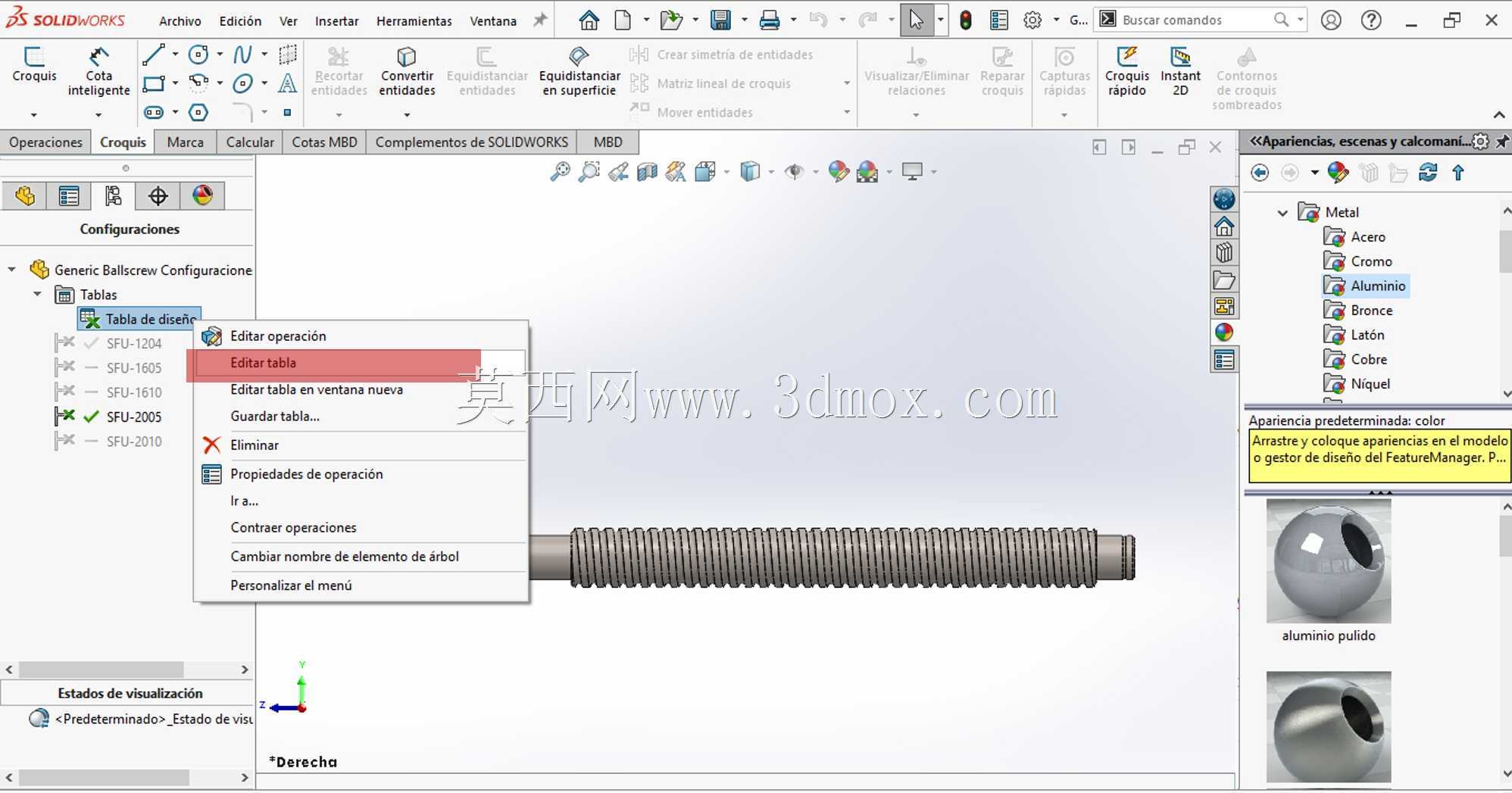

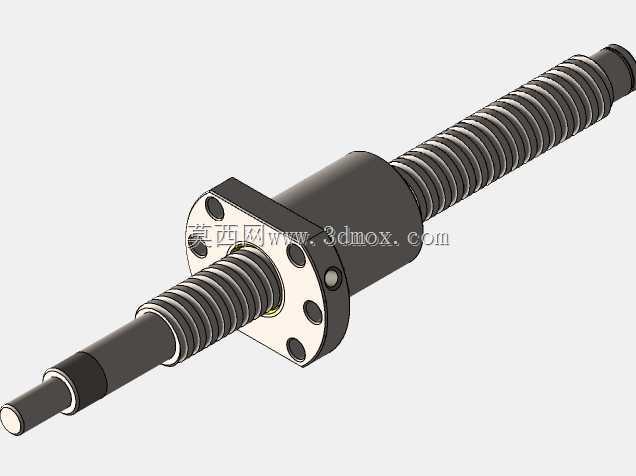

　　在自动化设备的直线传动环节，滚珠丝杠副承担着把伺服电机旋转运动转化为高精度直线进给的核心任务，常见于数控滑台、点胶机构、检测平台、激光切割模组以及小型上下料装置中。这套可配置模型覆盖SFU1204、SFU1605、SFU1610、SFU2005、SFU2010五种规格，设计时没有把每一种型号孤立建成单独零件，而是通过配置表把公称直径、导程、螺母安装法兰尺寸和丝杠有效长度关联起来。结构工程师在方案阶段可以直接切换型号，快速比对不同导程对进给速度、分辨率和负载能力的影响，不必反复重建外螺纹滚道和螺母循环结构。

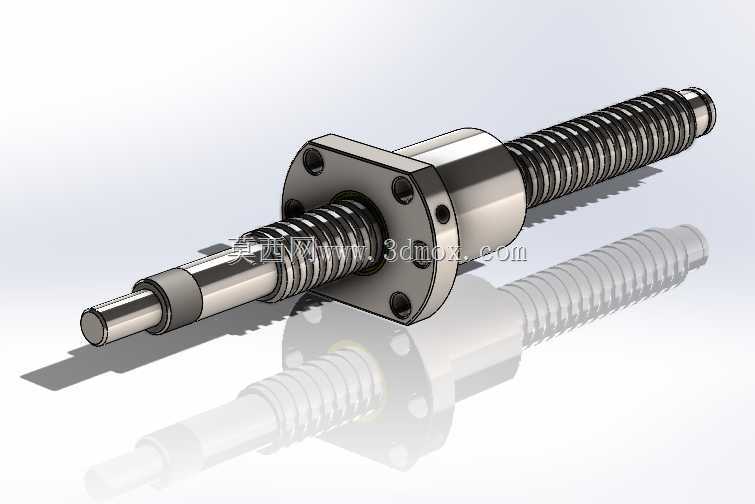

　　从实际用途看，SFU系列属于内循环法兰型滚珠丝杠，螺母通过法兰面固定在移动座上，丝杠两端则由支撑座约束。模型保留了法兰安装孔、螺母本体台阶、丝杠轴端以及螺纹滚道的关键边界，能够直接用于干涉检查、支撑跨距校核和护罩空间预留。选型时通常先按设备行程确定丝杠总长，再根据传动扭矩、移动速度和定位精度选择导程；小导程型号更适合微调与精密进给，大导程型号则用于需要快速移动的工位。配置化建模把这些差异集中在同一几何框架内，切换规格后，螺母外径、法兰厚度、孔位分布和丝杠公称尺寸同步更新，减少了人工改图带来的尺寸错配。

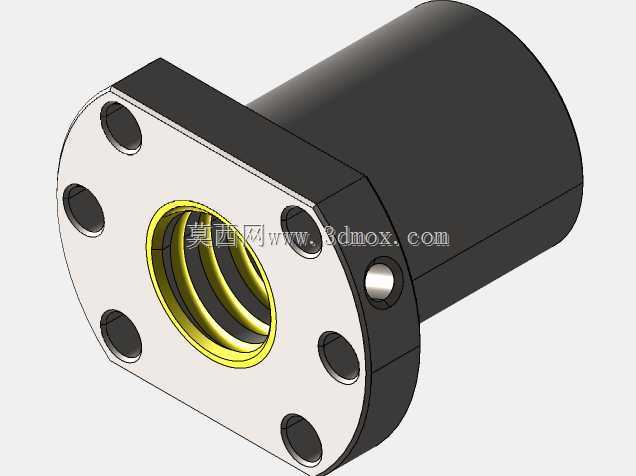

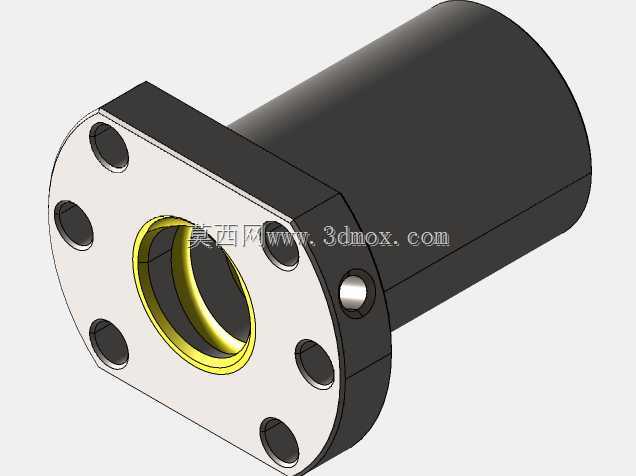

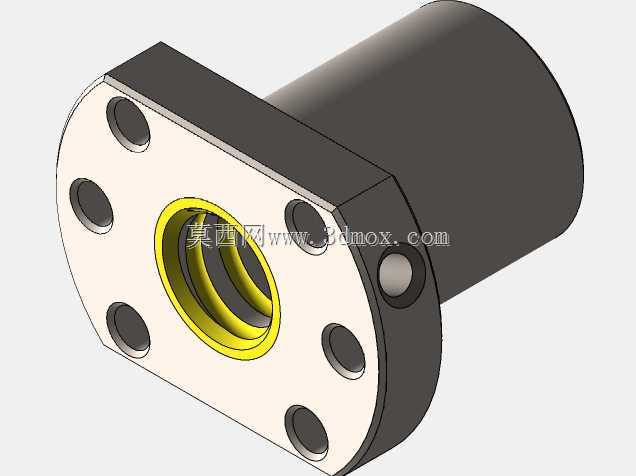

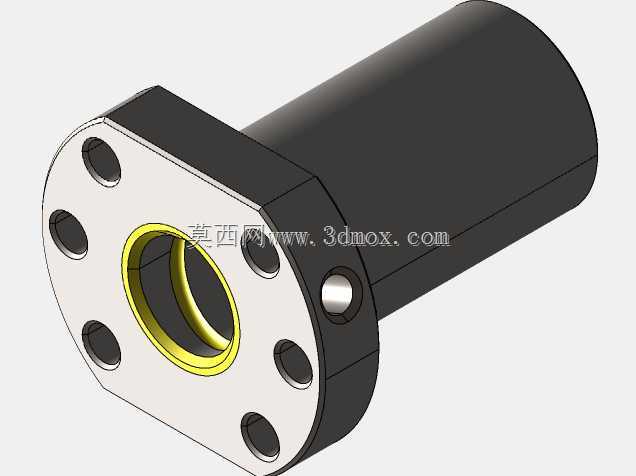

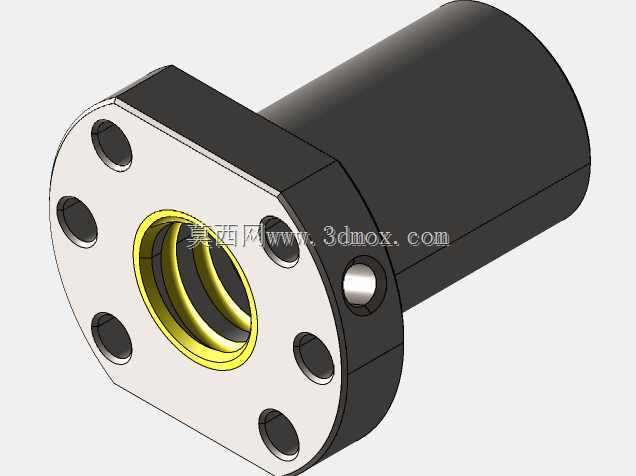

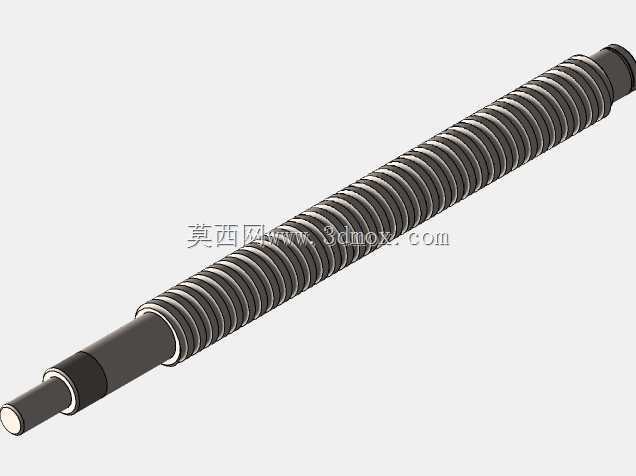

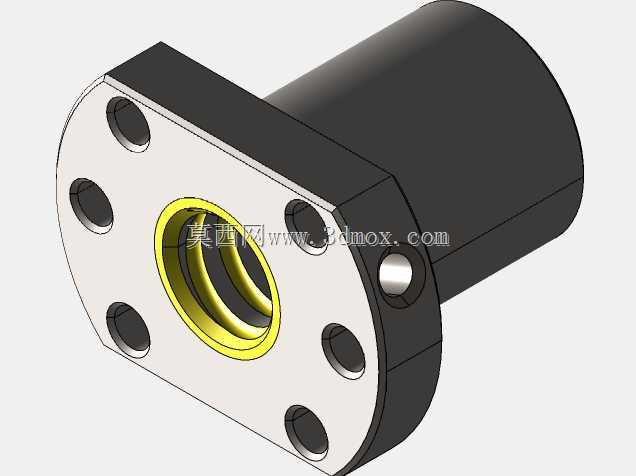

　　外形与安装边界方面，模型重点表达了螺母法兰的方形轮廓、沉孔或通孔位置、螺母与丝杠的同轴关系，以及轴端用于联轴器或支撑轴承的圆柱段。进行整机布局时，这些面足以作为装配基准：法兰底面贴合安装板，孔位用于螺栓排布，丝杠轴线决定电机座、支撑座和从动侧轴承的中心高。若设备内部空间紧凑，还可以围绕螺母外圆检查拖链、防尘罩、润滑管路和限位撞块的距离，避免在实物装配阶段出现螺母与周边钣金或线槽相碰的问题。

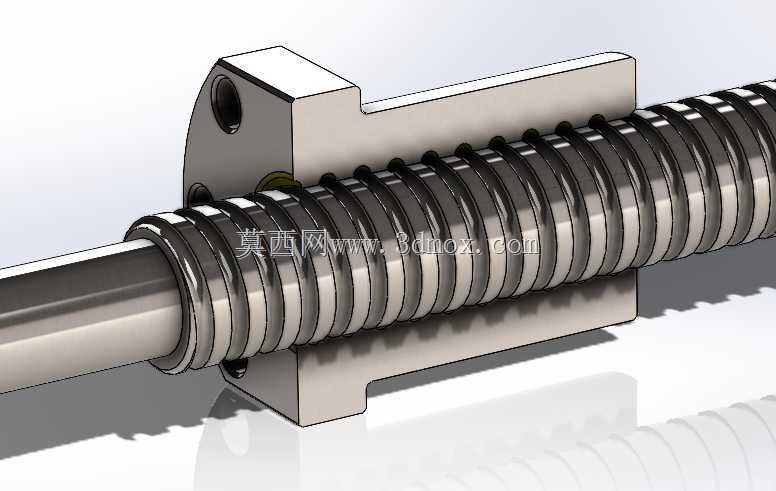

　　建模思路上，滚道区域采用连续螺旋特征与螺母循环部位相配合，既体现滚珠丝杠的工作原理，也保留了阶梯螺母的可识别外形。对于非专用软件环境，模型仍可通过通用三维格式读取螺母主体、法兰和丝杠轴段，用于布局评审和机构动画演示。工程使用时需要注意，三维模型主要服务于结构设计与装配验证，涉及额定动载荷、临界转速、压杆稳定性和预紧等级时，仍应结合具体支撑方式、行程和运行工况进行计算。
