IBT-2大电流电机驱动模块结构设计

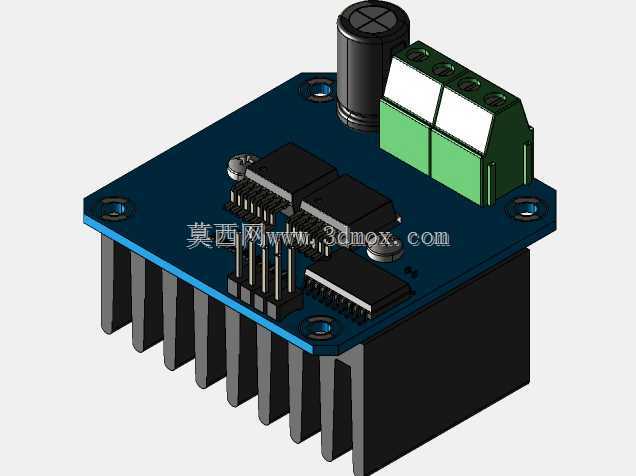

　　该模型呈现的是一块以BTN7971B半桥芯片为核心的双路大电流电机驱动板，整体采用蓝色PCB基板，板上集成两颗功率驱动芯片、电解电容、绿色接线端子、排针以及大面积铝制散热片。散热片位于PCB下方并通过安装孔固定，能够在持续大电流输出时为功率器件提供热传导路径，降低芯片结温，提升模块在重载启停、正反转切换工况下的稳定性。

　　从实际应用看，这类驱动模块常用于智能小车、机械臂关节、小型传送带、电动夹爪以及教学实验平台，负责将主控板的低压逻辑信号转换为可驱动直流电机的功率输出。板上接线端子用于连接电源与电机，排针用于连接单片机的PWM、方向与使能信号；电解电容靠近功率回路布置，可抑制电机启停瞬间的电压跌落与尖峰干扰。

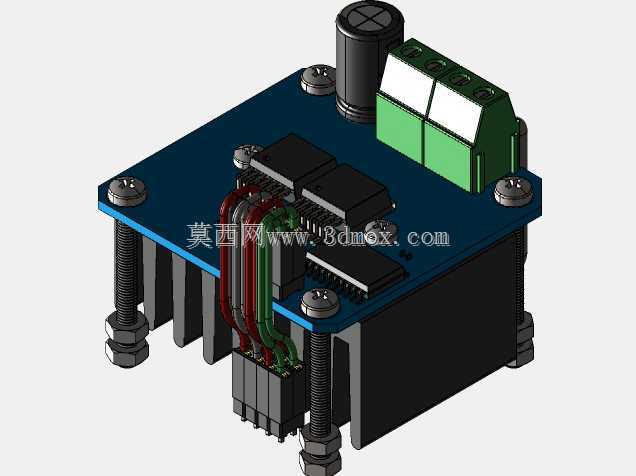

　　设计上，模型还原了元器件的真实高度与装配关系：电容位于板边，接线端子占据一侧边缘，排针集中在信号侧，散热片鳍片方向与板边平行，便于空气流通。PCB四角预留固定孔，可直接安装到设备底板或支架上；散热片外轮廓低于接线端子顶部，不会影响导线插拔，也避免与相邻结构件发生干涉。

　　对于结构工程师而言，该模型的价值在于能够直接校核模块在整机中的安装边界：需要关注散热片下方预留空间、接线端子外侧走线半径、排针上方插拔高度，以及电容与外壳内壁的安全间隙。若设备内部风道横向布置，可让散热片鳍片顺着气流方向；若采用封闭壳体，则应在散热片对应位置预留通风孔或增加导热垫，将热量传导至金属外壳。

　　模型还体现了功率板与信号板混合布局的常见思路：功率回路尽量短而宽，信号引脚集中引出，强电与弱电区域在物理上保持清晰分区。绿色端子的螺钉压线方式适合现场接线与维护，排针则适合与控制板进行快速对接。整体结构紧凑，既保留了独立模块的可拆卸性，又能满足小功率运动控制场景对电流承载和散热的要求。在进行三维装配时，可将其作为标准电气部件纳入底盘、支架或外壳设计，同步完成孔位对齐、线束弯曲半径检查和热空间预留，从而减少样机阶段反复改板与结构返工的风险。
