SIM800L通讯模块贴片封装结构

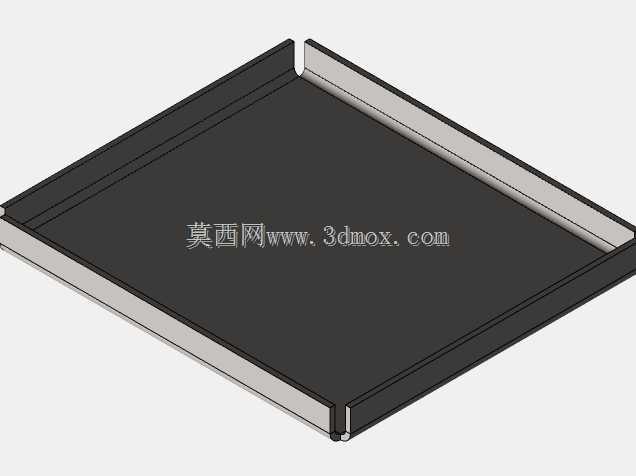

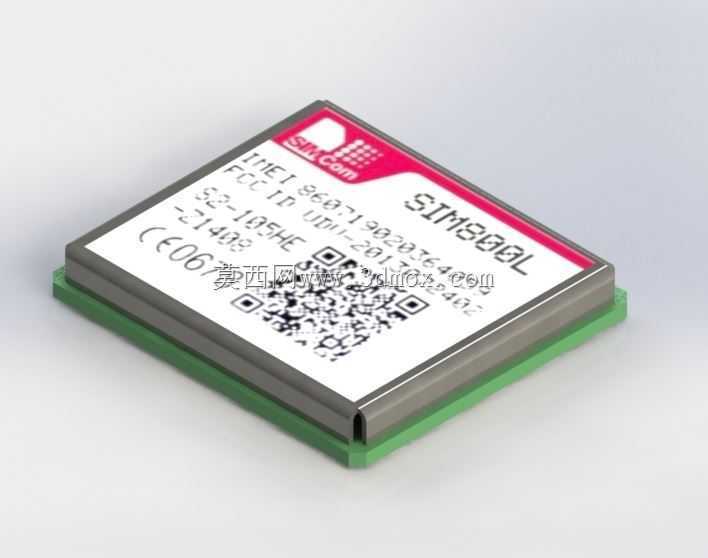

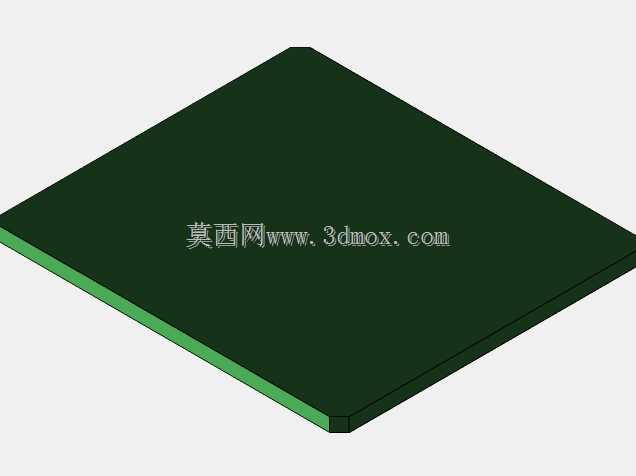

　　在物联网终端、远程数采设备、车载定位终端以及小型智能家居控制板的布局设计中，这类紧凑型蜂窝通讯模块往往是决定整机堆叠空间的核心元件。该模块采用LCC贴片式封装，底部绿色PCB基板承载核心射频基带电路，上方金属屏蔽罩既抑制外界电磁干扰，也约束模块自身射频辐射对板上其他敏感电路的影响，顶面丝印包含型号标识、IMEI区域、认证标识与二维码，可在生产追溯、烧录核验环节快速读取信息。从结构设计角度看，建模时需要优先还原模块的外轮廓边界、屏蔽罩顶面高度、基板厚度以及四周焊盘的分布位置。这类模块在整机布局中通常紧邻SIM卡座、射频匹配电路与主天线馈点，周边需要预留合理的净空区域，避免金属外壳、

　　高频信号线或大尺寸电解电容贴近天线端而影响驻波比与接收灵敏度。焊盘建模不能只关注平面形状，还要考虑回流焊接过程中的锡膏厚度与元件共面性，模块底部中央的大接地焊盘既承担散热通路，也为屏蔽罩提供低阻抗接地路径，在PCB封装设计中需要对应设置足够的过孔阵列，将工作热量传导至内层主地。实际选型时，结构工程师需要核对模块的极限高度，确保终端外壳内壁与屏蔽罩顶面保留安全间隙，同时在模块周边预留测试点与维修空间，避免后期产线校准、固件烧录时出现探针干涉。对于采用电池供电的便携设备，该模块的紧凑尺寸能够压缩主板长度，但布局阶段仍需注意电源走线宽度，突发发射时的电流峰值会在窄走线上产生明显压降，进而导致模块重启或网络注册失败。

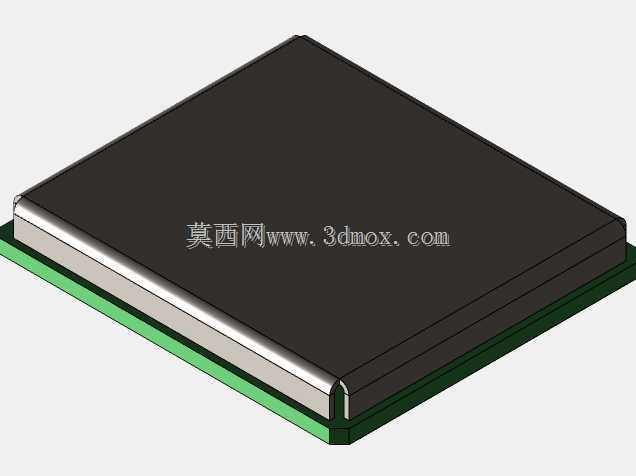

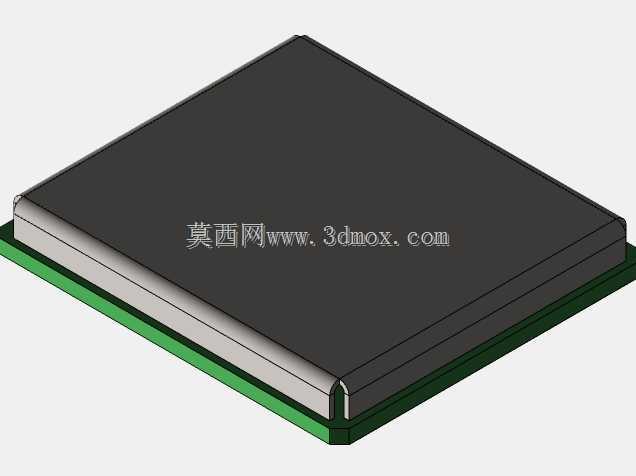

　　模型还原了模块边角的倒角、基板与屏蔽罩的层级关系以及顶面丝印的相对位置，可直接用于整机干涉检查、装配模拟与产品效果图渲染。在工业远程监测场景中，这类模块常焊接在控制主板一角，通过串口与主控单元交互，完成传感器数据上传与远程指令接收；在共享设备、车载防盗终端里，它的小尺寸优势可以让整机外壳设计得更小巧，同时满足贴片量产的工艺要求。建模过程中对各层厚度的准确还原，也能帮助结构设计师评估壳体开孔、屏蔽罩与绝缘片的叠加尺寸，避免样机阶段出现装配顶壳、焊盘应力过大等问题。
