QRD1114反射式光电传感器短引脚结构

　　在电路板级结构设计中，光电类传感元件的实体建模往往直接影响整板布局的干涉检查质量。QRD1114属于反射式光电传感器件，集成红外发射与接收通路，常用于近距离物体存在检测、表面反射识别、转速计数、边沿定位及黑白标线辨识等场景。其工作依赖发射端发出的红外光经前方物体反射后被接收端捕获，再由后级电路完成信号判断，因此器件在板上的高度、朝向和与被测面的距离必须在结构阶段明确。

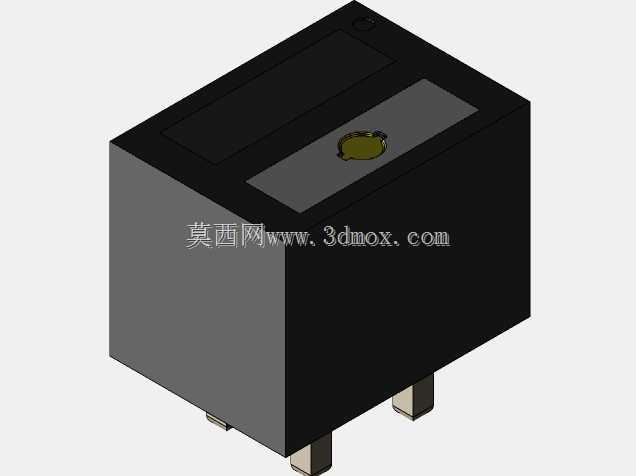

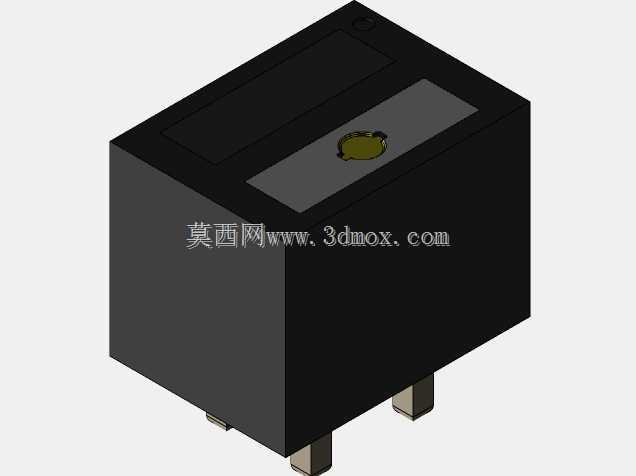

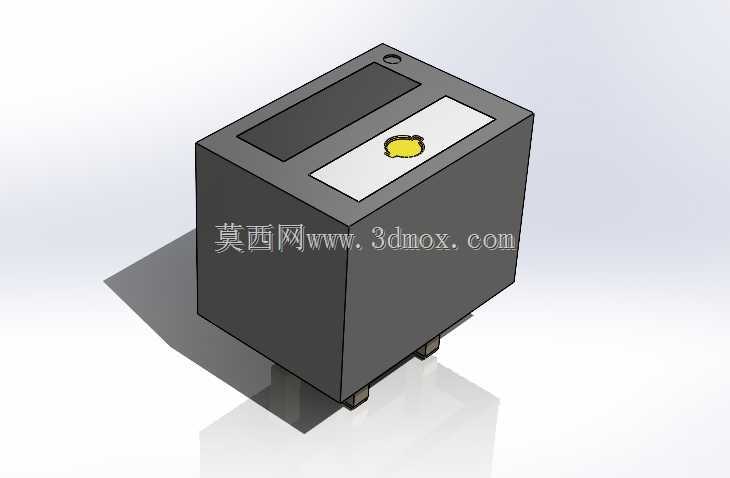

　　该模型重点还原了短引脚版本的外部几何关系，主体为近似立方体的黑色塑封外壳，顶面一侧设置发射/接收窗口区域，另一侧保留标识与定位特征，底部伸出用于插入PCB的短直引脚。建模时没有把引脚做成理想化细长线条，而是按实际元件的截面、间距和伸出长度进行实体化表达，使设计者能够在装配环境中直接检查焊盘对应关系、引脚伸出量以及波峰焊或回流焊后的空间占用。对于需要进行数字样机评审的项目，这种处理方式比简化符号更能暴露外壳与相邻高元件、连接器、屏蔽罩或壳体筋位之间的潜在冲突。

　　从安装边界看，器件主体占据板面的矩形区域，高度方向需要预留窗口上方的光学空间，不能被不透光结构遮挡；引脚中心距应与封装库焊盘严格对应，短引脚设计适合厚度常规的控制板，能够减少板后突出长度，但在板厚较大或需要弯折补强的场合，仍需结合实际工艺评估插入深度。若设备中存在灰尘、油污或强环境光，结构布置还应让窗口尽量靠近被测面，并在必要时增加遮光肋，避免杂散光进入接收区。

　　设计思路上，模型保留了影响装配的关键轮廓，而未对内部芯片、键合线等不可见结构作冗余刻画。这样既能控制模型体量，也便于在整板设备中复用。对于自动化产线的寻迹传感器、小型仪器的纸张检测机构、玩具或机器人的接近感应模块，该模型可直接用于PCB堆叠、外壳开孔和光路间距确认，帮助工程师在投板前完成更可靠的空间校核。
