多规格贴片电阻封装三维结构

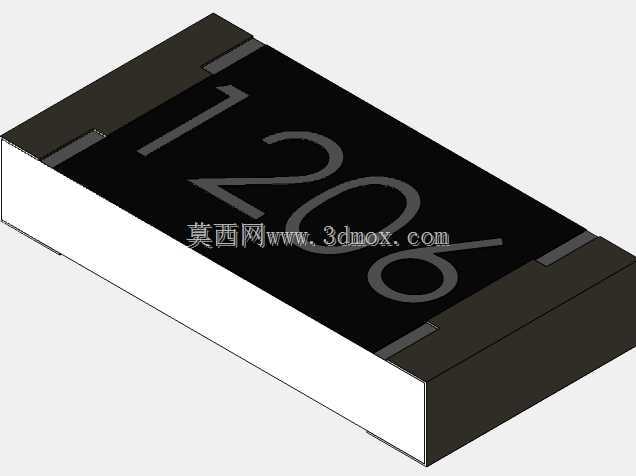

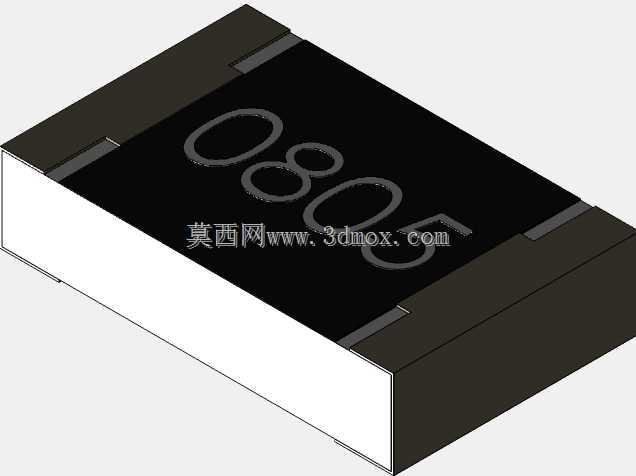

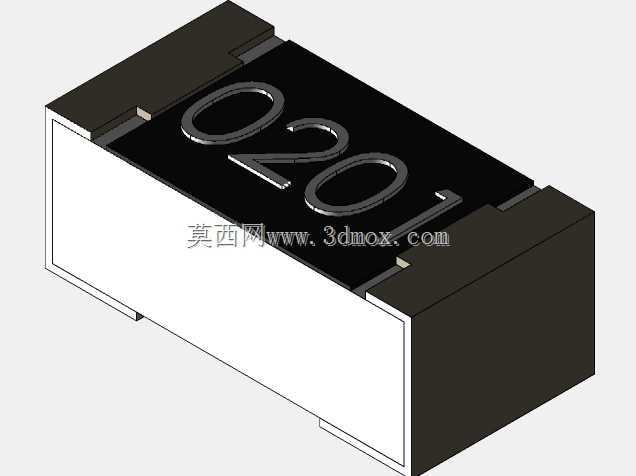

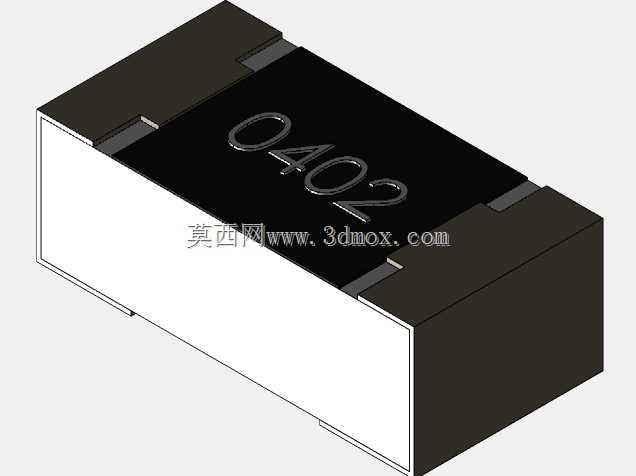

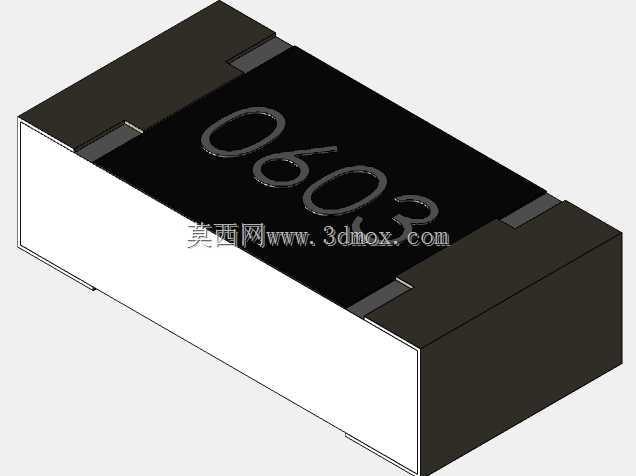

　　贴片电阻是表面贴装电路中最基础的无源元件之一，其三维建模重点不在复杂曲面，而在封装边界、电极位置、丝印方向与装配干涉的准确表达。该模型覆盖0201、0603、0402、1005、0603、1608、0805等常见规格，能够用于PCB布局校核、整机结构预览、装配工艺演示以及教学培训场景。实际选型时，结构工程师往往先确认电阻本体长宽高与焊盘之间的安全距离，再考虑周边连接器、屏蔽罩、壳体筋位和散热通道；若尺寸表达偏差，回流焊后可能出现立碑、偏移、虚焊，或在设备振动、温变环境下产生应力裂纹。模型将黑色阻焊顶面、白色陶瓷基体和两端金属电极分开表达，顶面保留阻值丝印区域，便于在装配图中识别元件方向。对于0201这类微型封装，

　　电极倒角和本体边缘厚度对取放吸嘴接触、钢网开口设计有直接影响；而0603、0805等较大规格则更关注焊盘外伸量、元件与高器件之间的维修空间，以及波峰焊或选择性焊接时的热影响范围。设计思路上，不同规格采用统一坐标系和装配基准，长度方向沿X轴，宽度方向沿Y轴，电极底面位于Z向零平面，这样导入PCB结构文件后可直接与焊盘对齐。本体顶面与底面保持平行，端部电极覆盖侧面并延伸至底部焊接区，能够反映真实SMD元件的焊点形成位置。模型没有把电阻简化成单纯方块，而是保留端部电极与陶瓷体之间的分界，使干涉检查时可以区分绝缘本体与导电焊接区域。在密集电路板中，贴片电阻常布置在芯片周边、电源入口、信号采样支路和匹配网络中，

　　其高度会影响上方屏蔽罩或外壳的最小净高；其长度方向又关系到丝印可读性和返修烙铁头操作空间。通过三维方式预置这些边界，比只看二维封装更能提前发现装配冲突。对于自动化产线，该结构还可用于贴装头吸嘴路径模拟、料带包装方向确认和检测程序编制。不同封装尺寸虽然外观相似，但公差量级、焊膏量和受热变形并不相同，模型在比例上保持各规格差异，可帮助工程师在同一块电路板上快速比较占位。整体建模以工程应用为目标，强调可装配性、可测量性和方向识别，适合在结构评审、工艺沟通和电子设备样机开发中作为元件级参考。
