可配置尺寸贴片式SMD电解电容结构

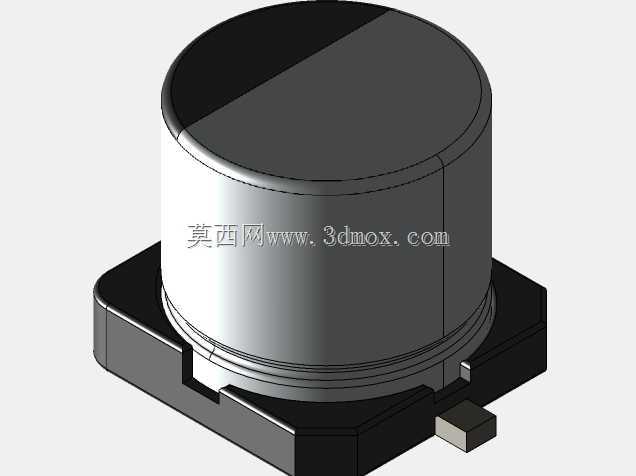

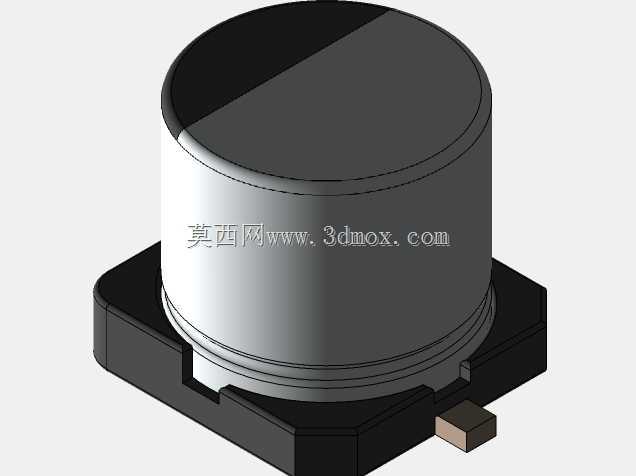

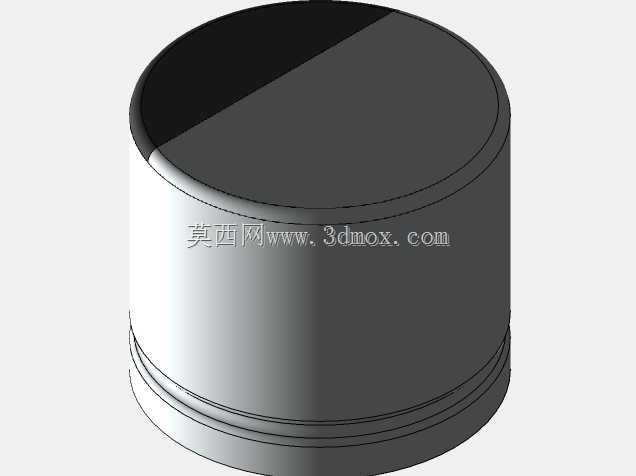

　　在高密度PCB布局中，贴片电解电容常被布置在电源入口、DC-DC输出端、驱动芯片周边以及负载瞬态变化明显的支路里，承担 bulk 储能、纹波吸收与电压维持作用。与引线式元件相比，SMD封装能够减少板上穿孔，简化回流焊工艺流程，也更适合自动化贴装；但不同厂商、不同容值和耐压对应的本体直径、高度、座体轮廓以及焊盘落点差异明显，若在结构设计阶段只按单一规格建库，后续替换物料时很容易与邻近连接器、屏蔽罩、散热片或壳体筋位发生干涉。这个模型把电容拆成圆柱本体、顶部封边、底部塑座、贴片焊端和定位凸台几个部分，重点不是追求外观渲染，而是把选型中真正影响装配的边界表达出来。圆柱段决定元件在板面上占据的圆形投影范围，顶部圆角和封边台阶影响上方净高，

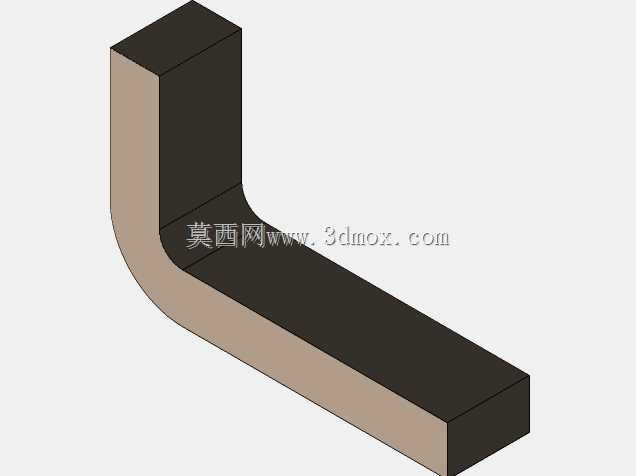

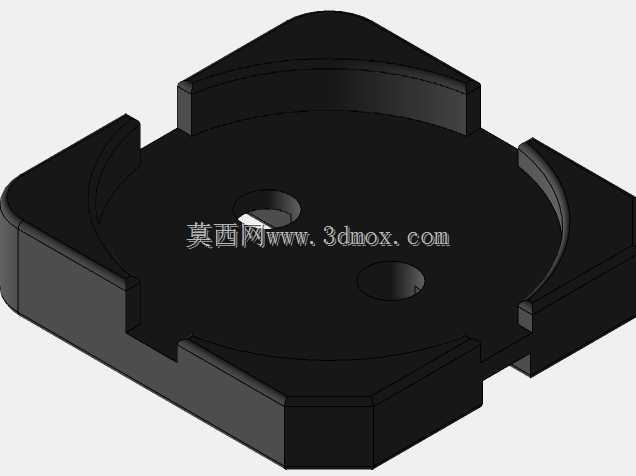

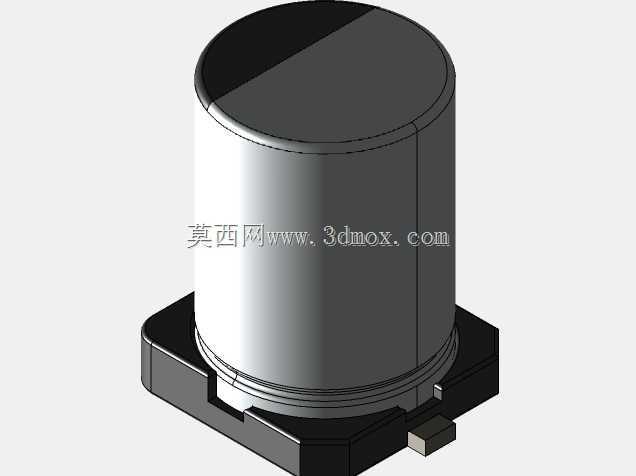

　　底部黑色座体比本体略宽，形成贴装时的承托结构；两侧焊端并非简单薄片，而是带弯折和厚度的实体，能够反映焊盘接触区、元件离地间隙以及清洗时助焊剂残留的空间。设计思路上采用参数化装配表驱动，使用者可以按选定厂商的规格书修改直径、总高、座体长宽、焊端宽度和中心距，而不是反复重画。这样在同一电路板上需要布置多颗容量等级不同的电解电容时，可以直接生成对应实例，检查丝印、禁布区和开孔是否匹配。实际安装边界要同时看三个方向：板面投影需避开周边元件至少保留拾取和视觉识别空间；高度方向要满足外壳内部安全距离，尤其是靠近金属上盖或导热垫的位置；焊端外侧则要考虑钢网开口与邻件焊盘间距，防止连锡。对于电源模块、伺服驱动、

　　车载控制板和工业网关这类板内空间紧张的产品，这种可配置结构能在原理图未定容值前先完成占位评估，结构工程师可据此调整器件排布，电子工程师也能在供应商替代型号之间快速比对外形，减少后期改板。建模时还保留了尼吉康与松下两类典型样例参数，便于对照规格书理解各尺寸项含义，避免把顶部防爆槽、座体缺口或极性标识方向遗漏。整体表达偏向装配级实体，适合用于PCB干涉检查、整机空间校核、贴片工艺仿真以及元器件库标准化整理。
