耐震径向压力表结构设计方案

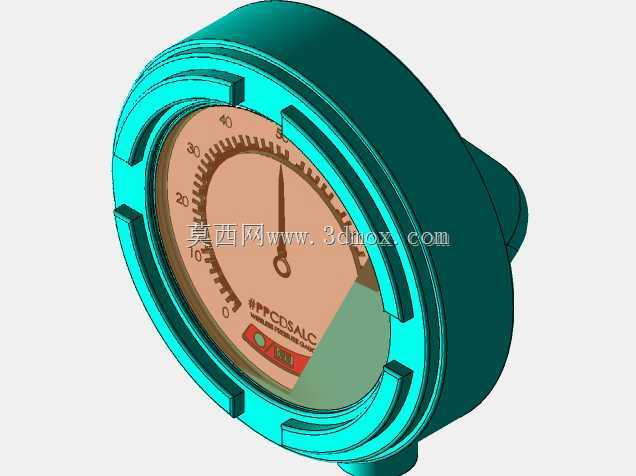

　　现场巡检人员凑近管线时，最先捕捉到的往往是表盘指针的微小偏移——这只径向安装的压力表，把密闭管路内的压力变化直接转化为可视读数，在化工流程、液压站、水务管网里都是操作工判断工况的直接依据。它不需要外接电源，靠波登管在介质压力下的弹性形变带动机芯齿轮，最终把线性位移转化为指针转角，这套纯机械结构在强电磁干扰的车间里反而比电子传感器更可靠。从三维结构上拆解，表壳采用一体成型的深冲钢壳，边缘做了卷边处理，既增强壳体抗形变能力，也避免安装时划伤操作人员；表蒙使用厚壁钢化玻璃，与壳体之间压入丁腈橡胶密封圈，正面的三个卡扣式压边可以快速拆开，方便现场更换表盘或校准指针，不用把整表从管线拆下来。表盘刻度覆盖0到600毫巴，属于微压测量区间，

　　这类量程通常用在通风管道、低压气体回路或者负压除尘系统，刻度盘做了双行标注，内圈是毫巴数值，外圈对应英寸水柱单位，适配不同厂区的读数习惯。机芯部分藏在表盘后方，扇形齿轮与中心轴的啮合间隙控制在0.02毫米以内，三维建模时特意给齿轮副留了微小侧隙，既保证指针转动顺滑，又能避免温度变化导致齿轮卡滞；底部的径向接头采用标准外螺纹，建模时严格遵循管螺纹密封规范，螺纹收尾处预留了扳手夹持位，现场安装时可以用开口扳手直接锁紧，不会磕碰表壳。设计阶段最先确定的是表盘可视直径，100毫米的外径刚好满足一米外清晰读数的要求，之后反向推导表壳深度与接头长度：表壳轴向厚度控制在45毫米，给后方的波登管预留足够形变空间，接头伸出长度20毫米，

　　保证安装时压力表不会紧贴管线保温层。考虑到工业现场常有振动，建模时在表壳内部预留了充油腔，后续可以灌注硅油阻尼波登管振动，避免指针频繁抖动；表壳后侧的泄压塞做了薄壁弱化设计，一旦内部弹簧管爆裂，高压介质会从后侧泄压，不会正面冲击操作人员。整个模型把所有配合面都做了公差标注，壳体与表蒙的密封圈槽深度、接头与机芯的连接孔位都按互换性要求设计，直接导入工程图就能投产。
